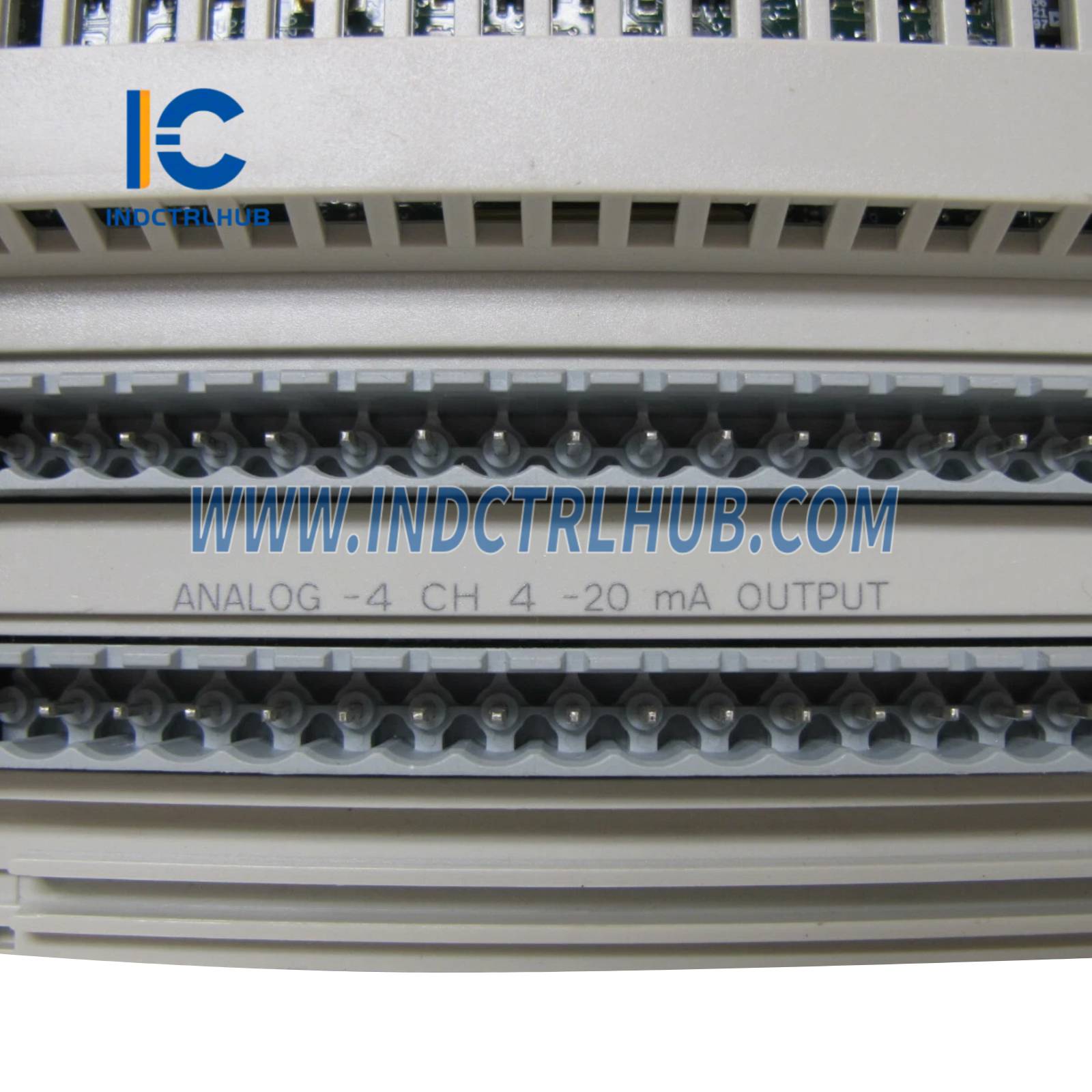

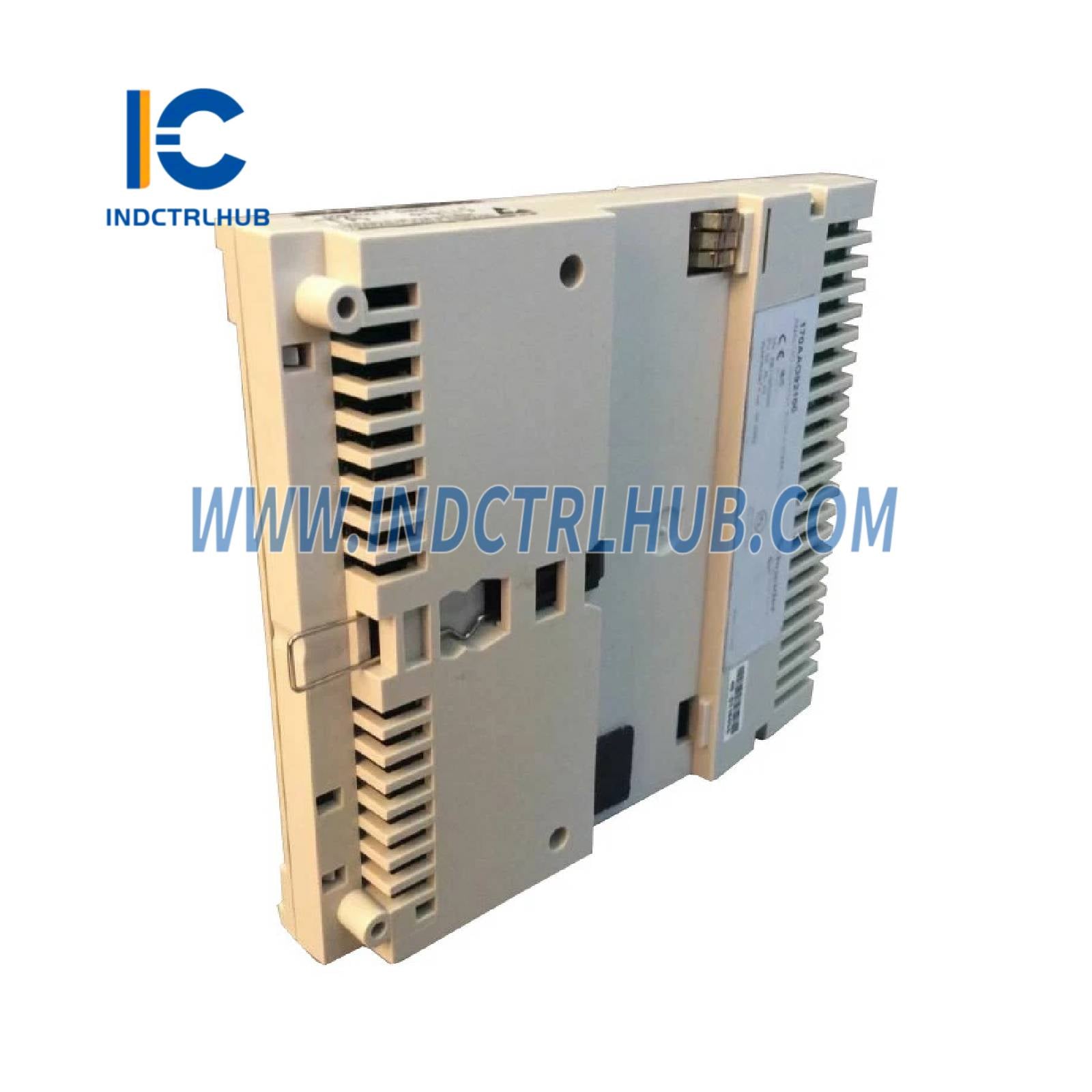

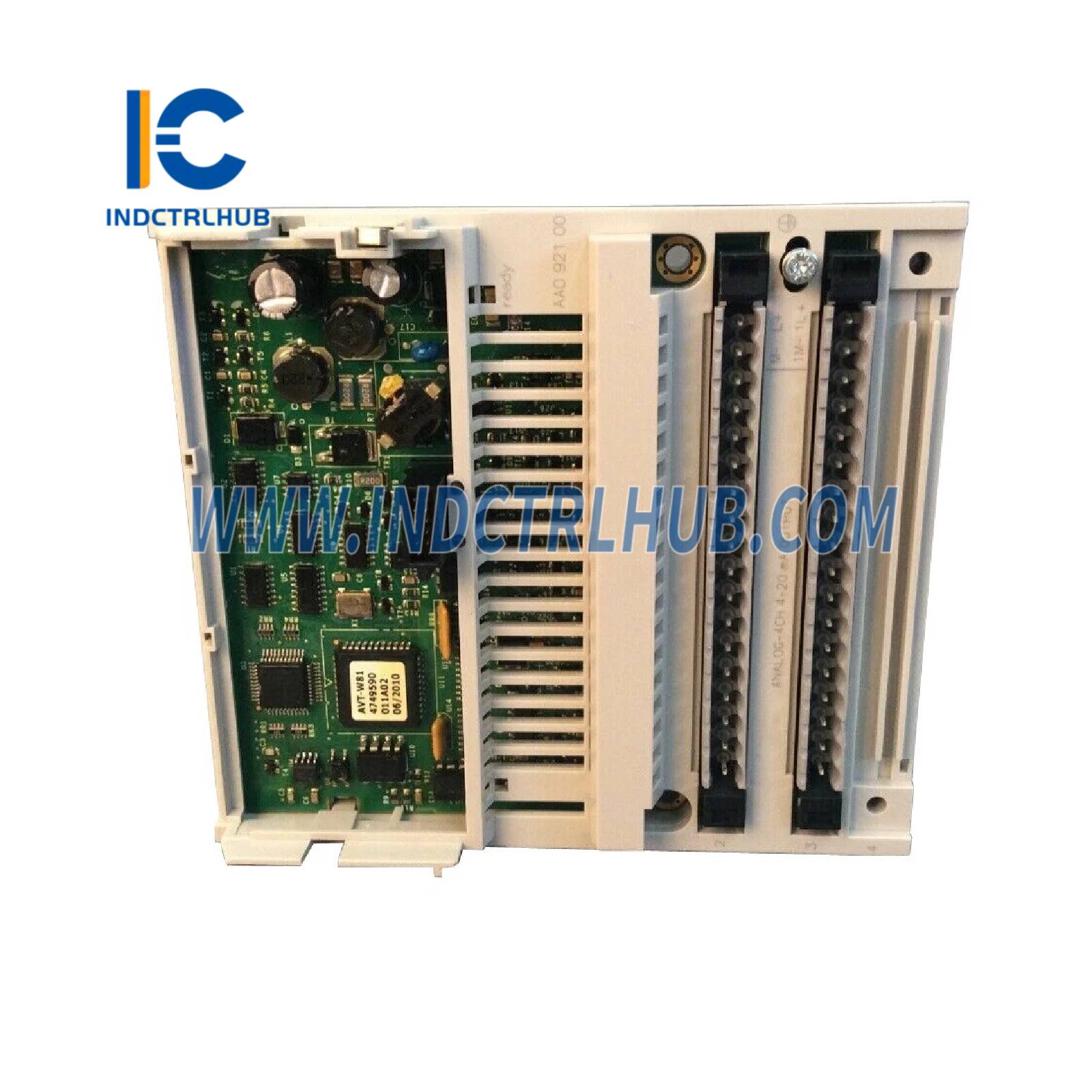

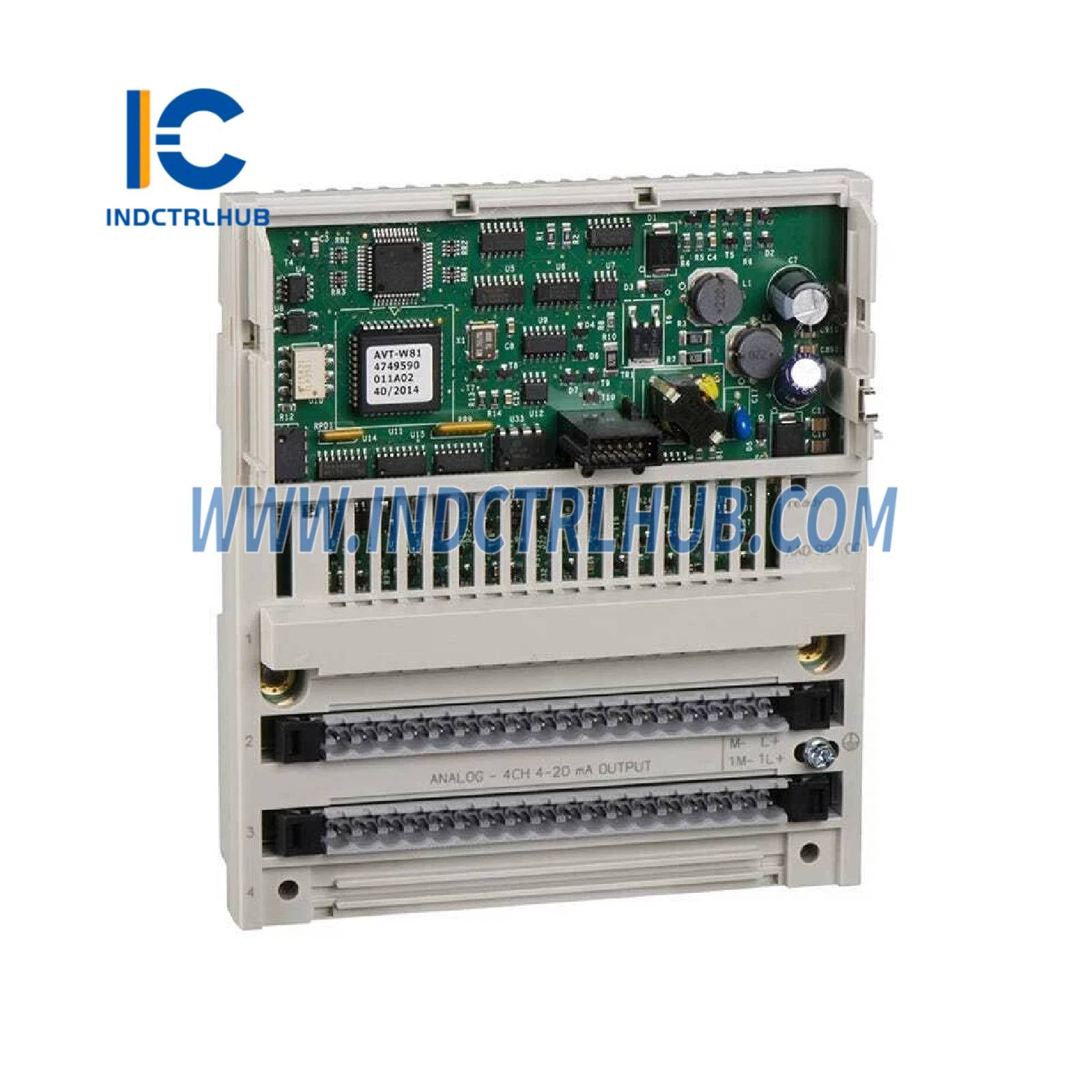

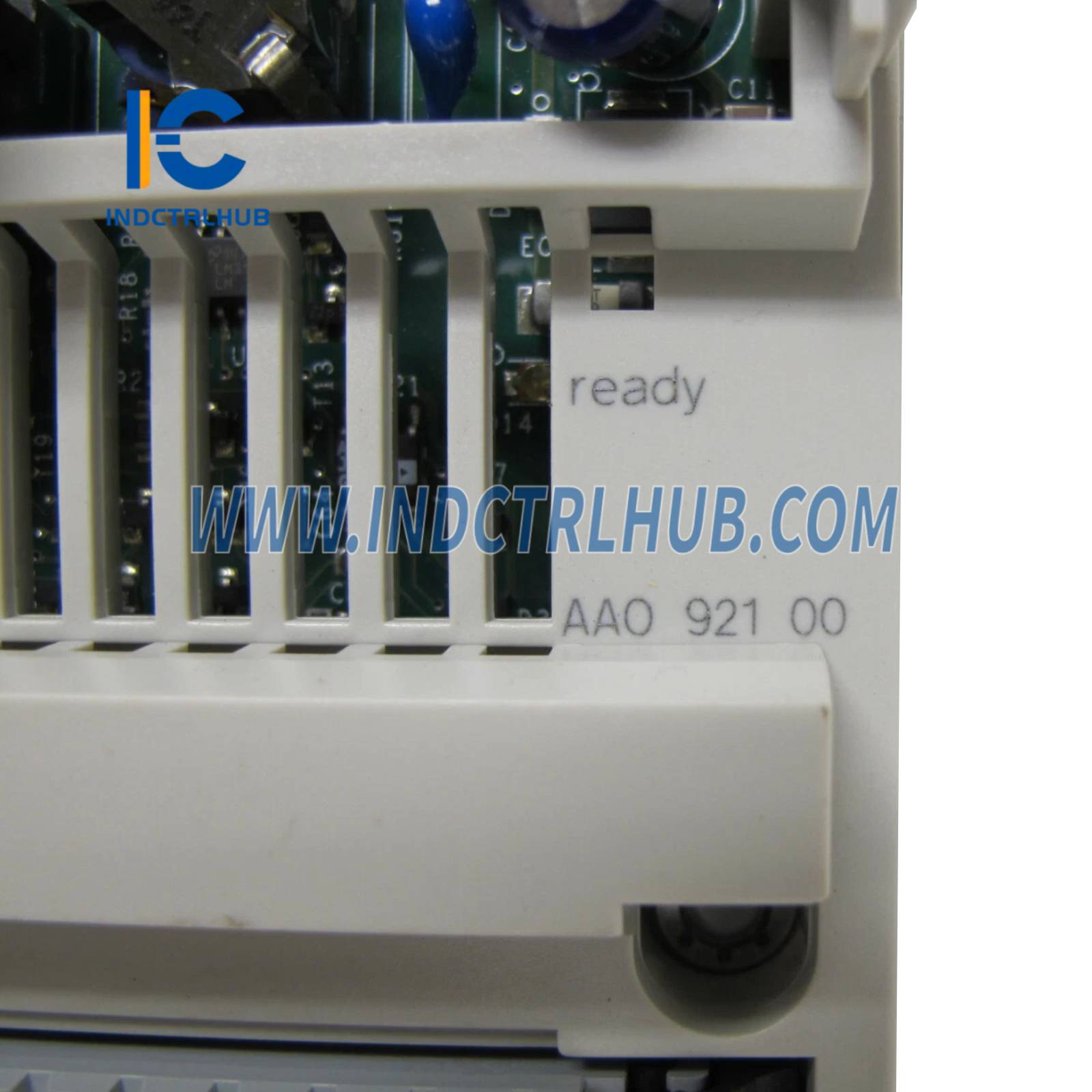

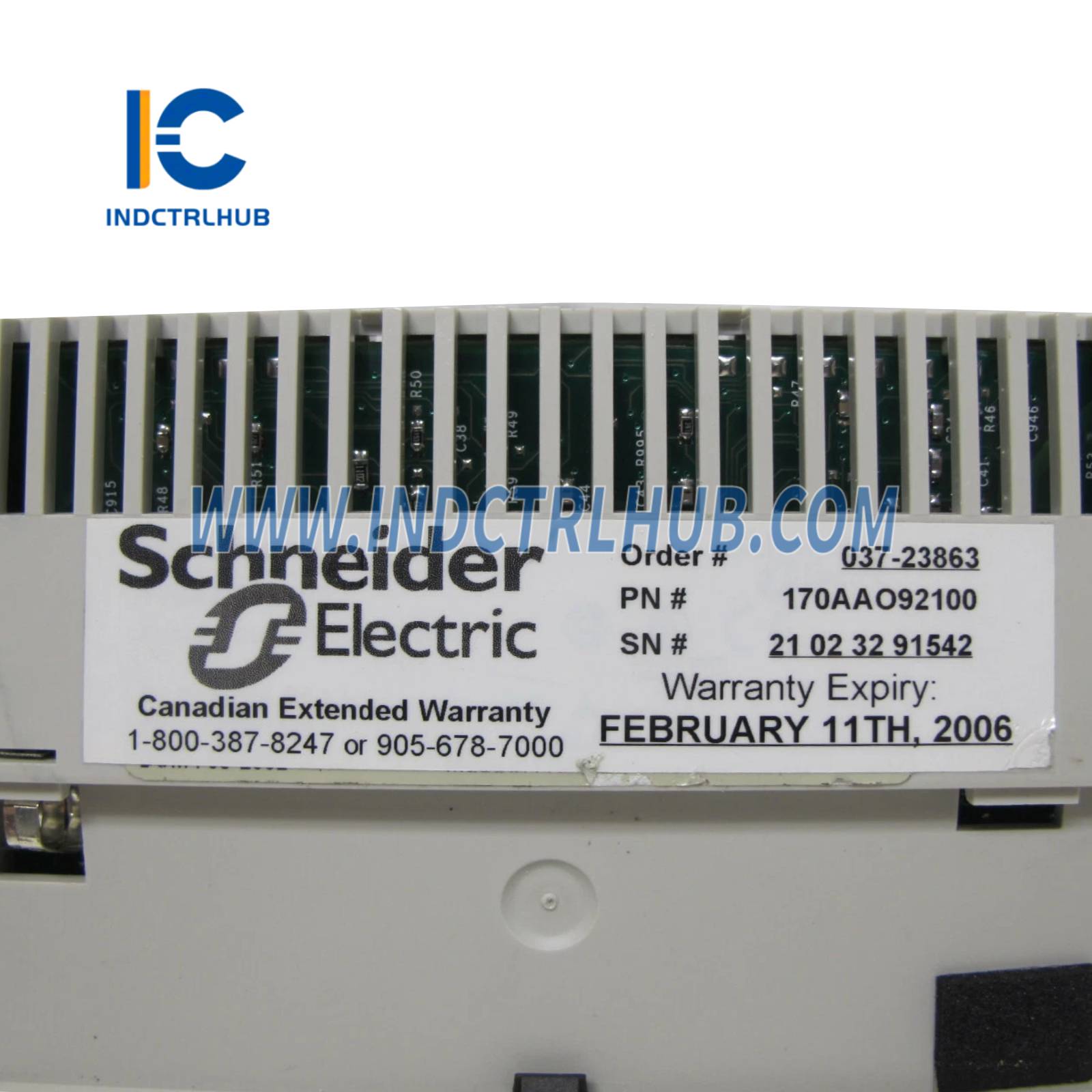

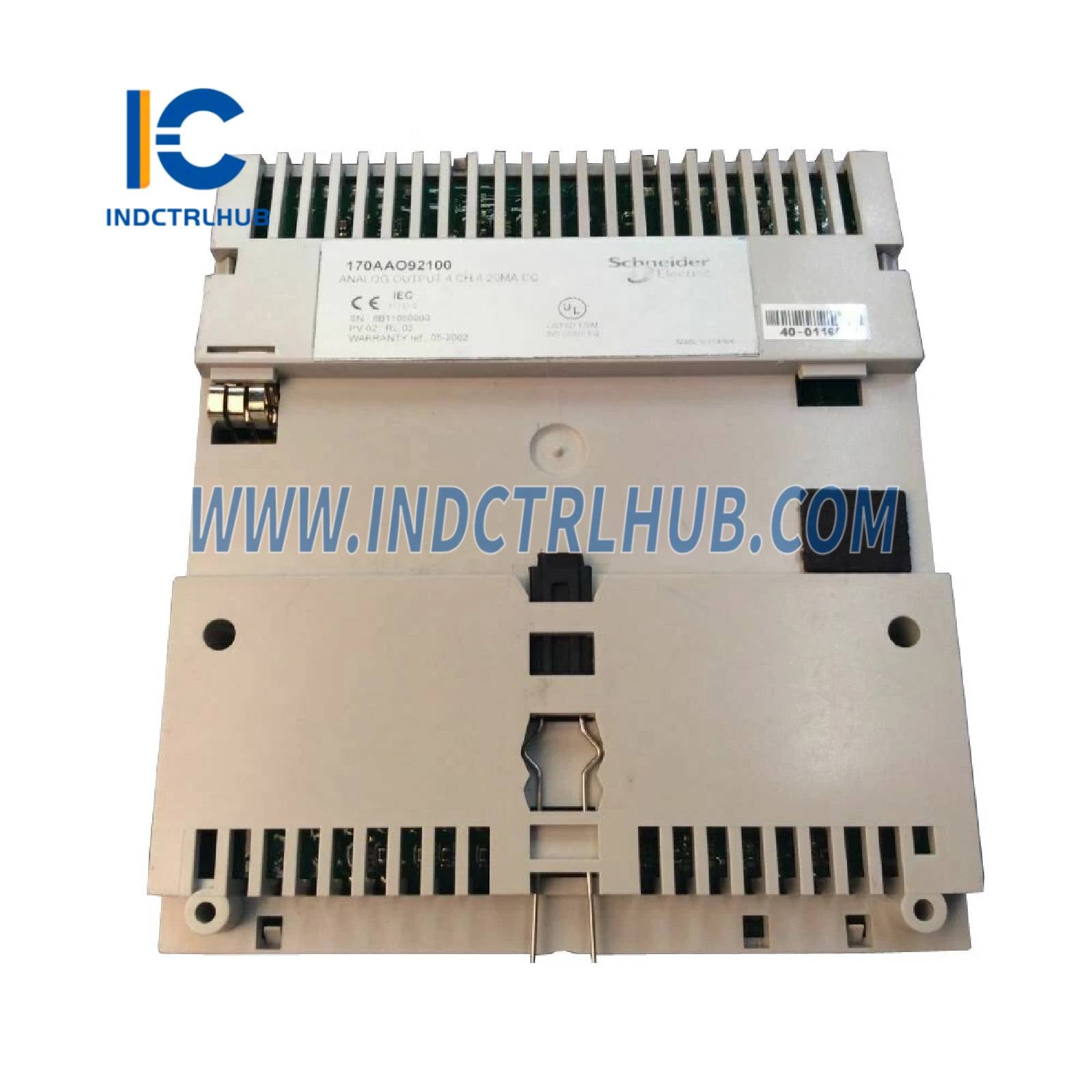

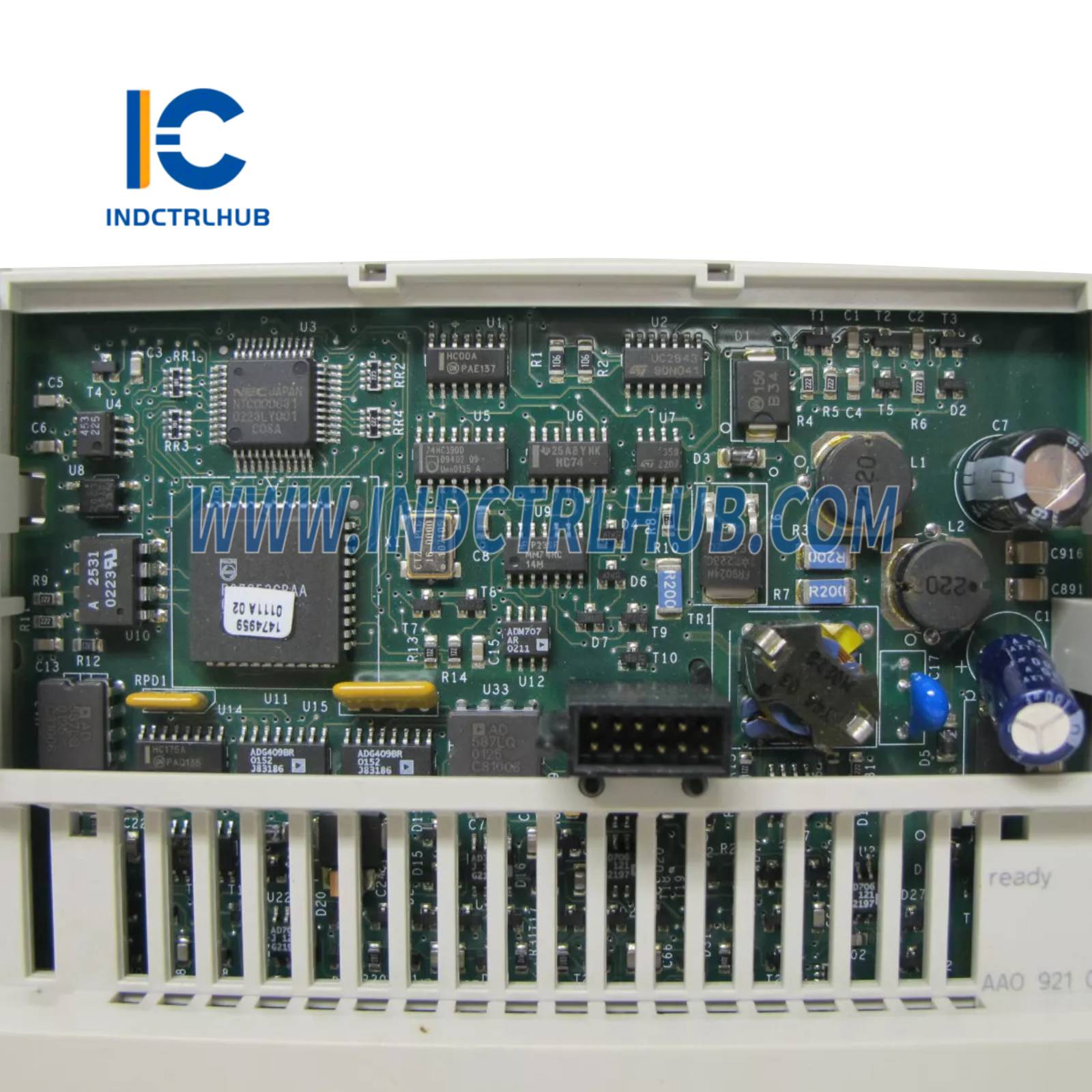

Schneider 170AAO92100 distribuirani analogni izlazni modul

Proizvođač

Schneider Electric

Model/Broj dela

170AAO92100

Asortiman proizvoda

Modicon Momentum platforma za automatizaciju

Tip proizvoda

Baza za analogni izlaz

Opis

Distribuirani analogni izlazni modul _ 4 izlaza _ 4_20 mA

Analogne izlazne kanale

4

Format podataka

Potpuno 16-bitni potpisani

Izlazni opsezi

±10 V (_ 1 kΩ opterećenje), 4_20 mA (_ 0.6 kΩ opterećenje)

Puna Skala

10 V ±10 V; 2 mA (4_20 mA)

Maksimalna kapacitivnost opterećenja

1 µF

Apsolutna greška tačnosti

±0.2% FS (±10 V na 25°C), ±0.25% FS (±10 V na 60°C), ±0.4% FS (4_20 mA na 25°C), ±0.5% FS (4_20 mA na 60°C)

Temperaturni drift

±10 %oFS/°C (±10 V na 60°C), ±30 %oFS/°C (4_20 mA na 60°C)

Vreme osvežavanja

2 ms

Načini stanja kvara

Zadrži, Resetuj na pun opseg, Resetuj na nulu

Izolacija (kanal do zemlje)

500 V AC na 1 minut

Zaštita od kratkog spoja

Da, u naponu kola

Tip zaštite

Unutrašnji 2 A spori osigurač

Spoljni zahtev za napajanje

±30 V DC, 24 V DC

Dozvoljeni napon zajedničkog moda

250 V (AC: 47_63 Hz, DC)

Zaštita od obrnute polariteta

Interno

Potrošnja struje

150 mA pri 24 V DC (aktuator), 530 mA pri 24 V DC (baza)

Lokalno signalizovanje

4 LED diode (status kanala)

Format modula

Standardno

Radna temperatura

0_60 °C

Temperatura skladištenja

-40_85 °C

Relativna vlažnost

95% (bez kondenzacije)

Radna visina

_ 5000 m

Otpornost na ESD

4 kV (kontakt), 8 kV (vazduh), u skladu sa IEC 801-2

Otpornost na EM polje

10 V/m, 80_1000 MHz, u skladu sa IEC 801-3

Zaštitni tretman

TC

Sertifikati

UL, CSA, CE

Visina

125 mm

Širina

141.5 mm

Dubina

47.5 mm

Neto težina

0.215 kg

PCE

1

5.5 (V) x 18 (Š) x 26 (D)

375 g

S03

10

30 (V) x 30 (Š) x 40 (D)

3.75 kg

P06

80

75 (V) x 40 (Š) x 80 (D)

45 kg
