Product Description
Opšte informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |

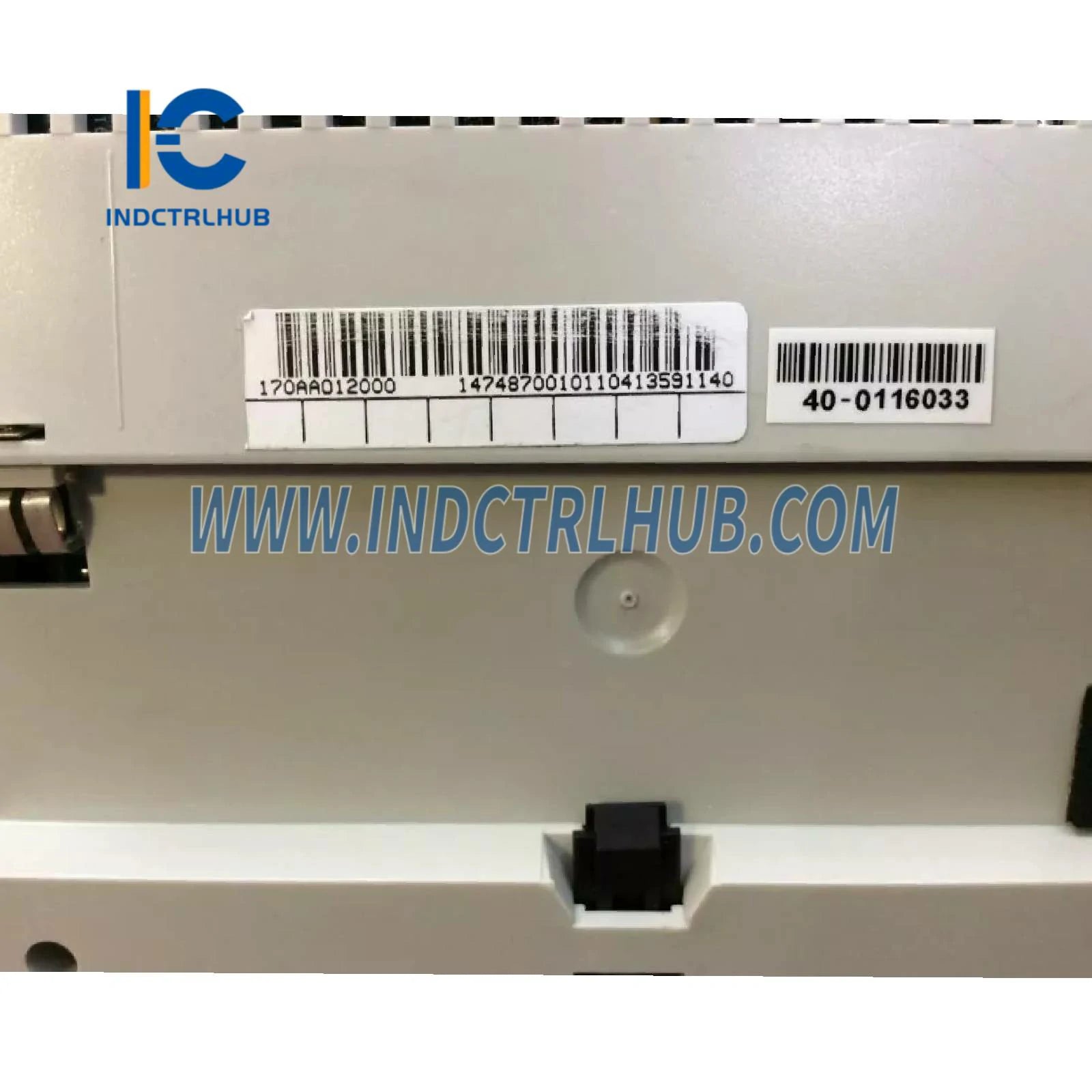

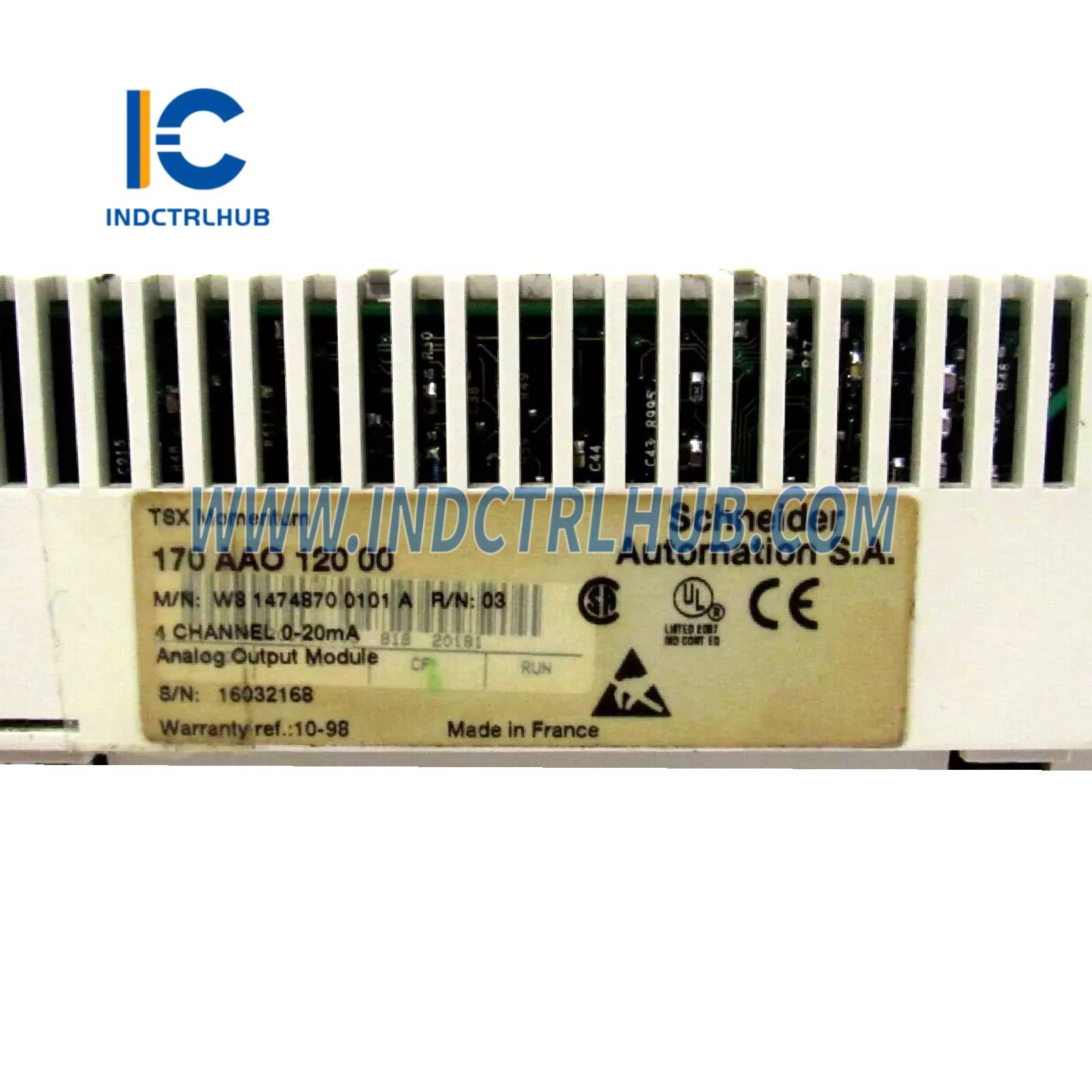

170AAO12000 |
|
Opis |

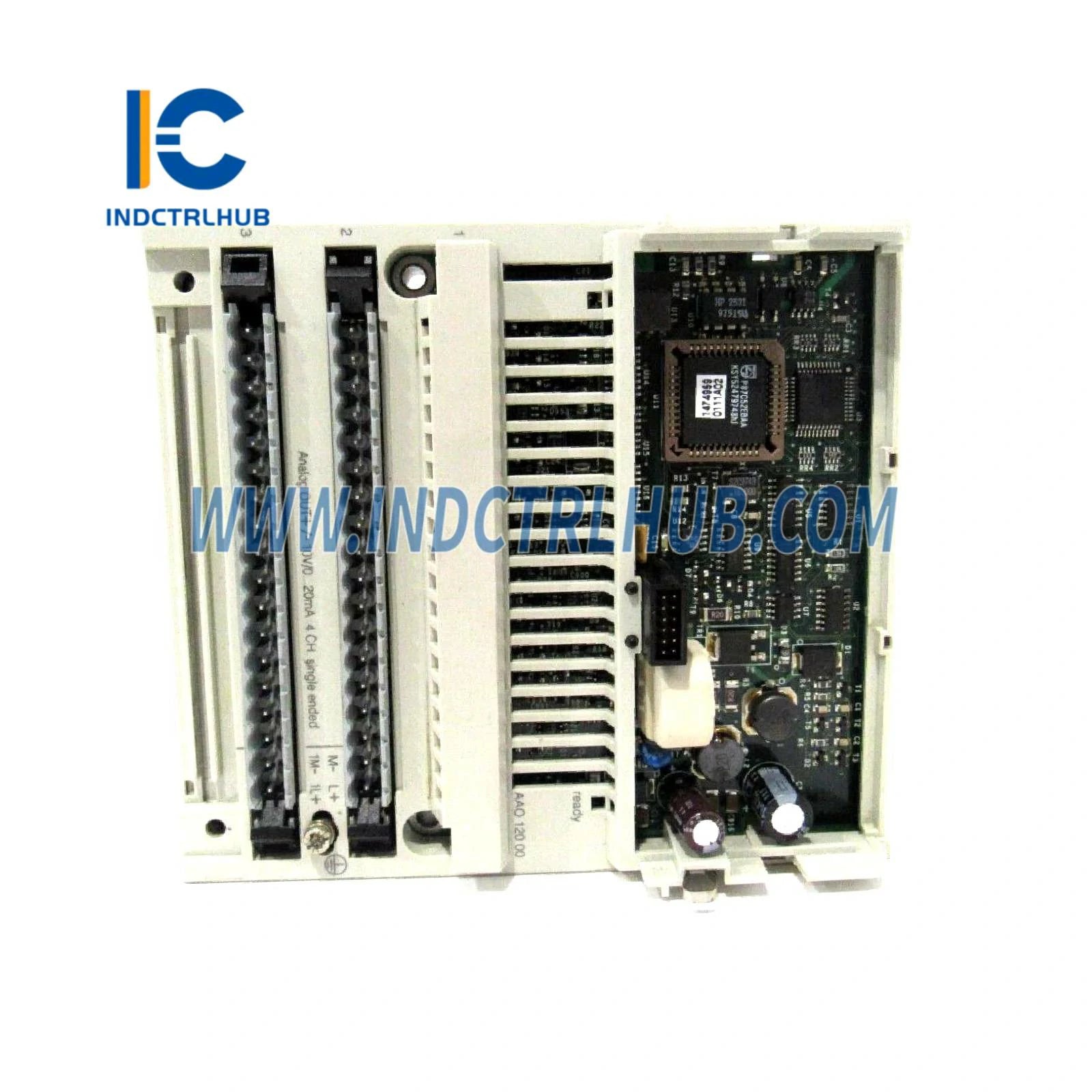

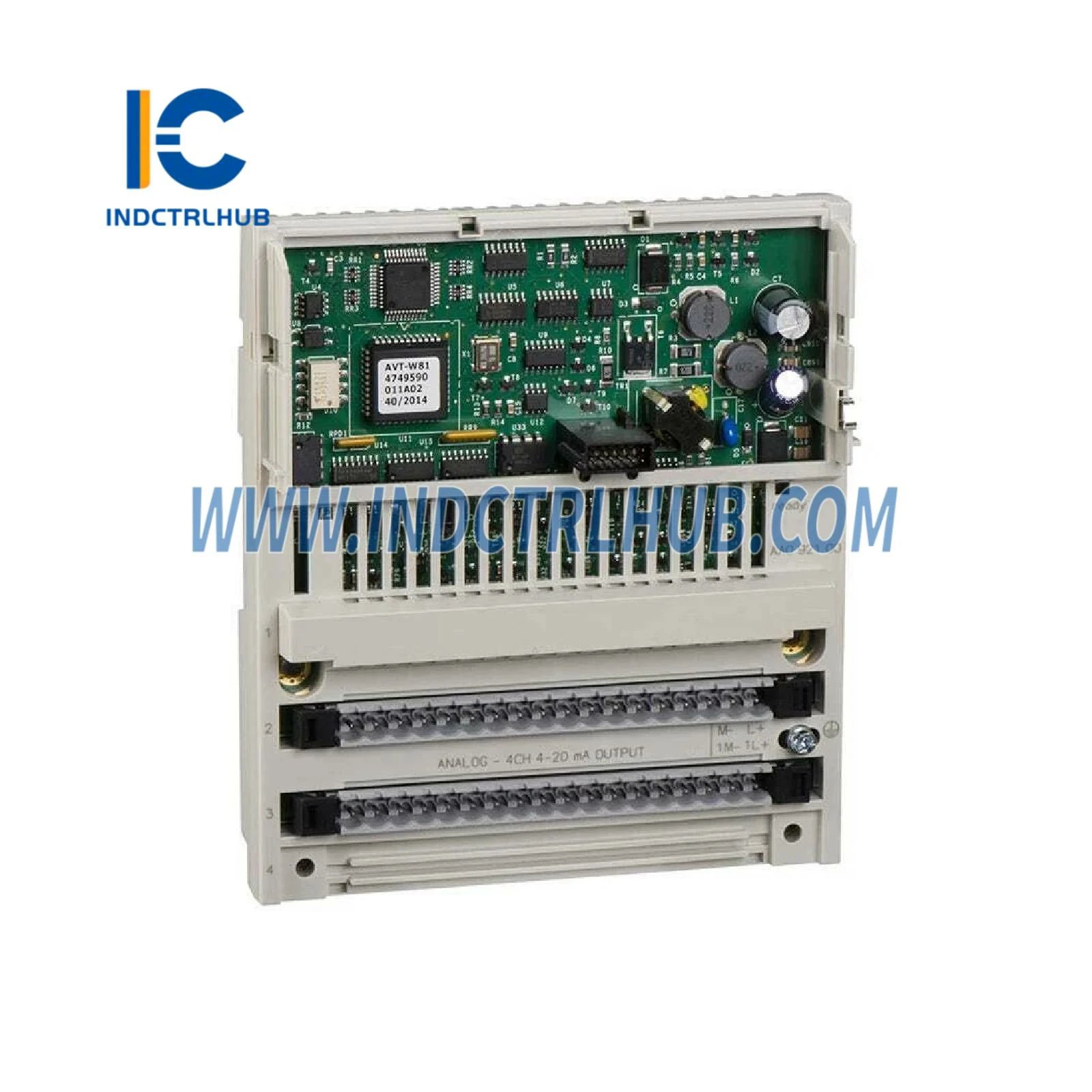

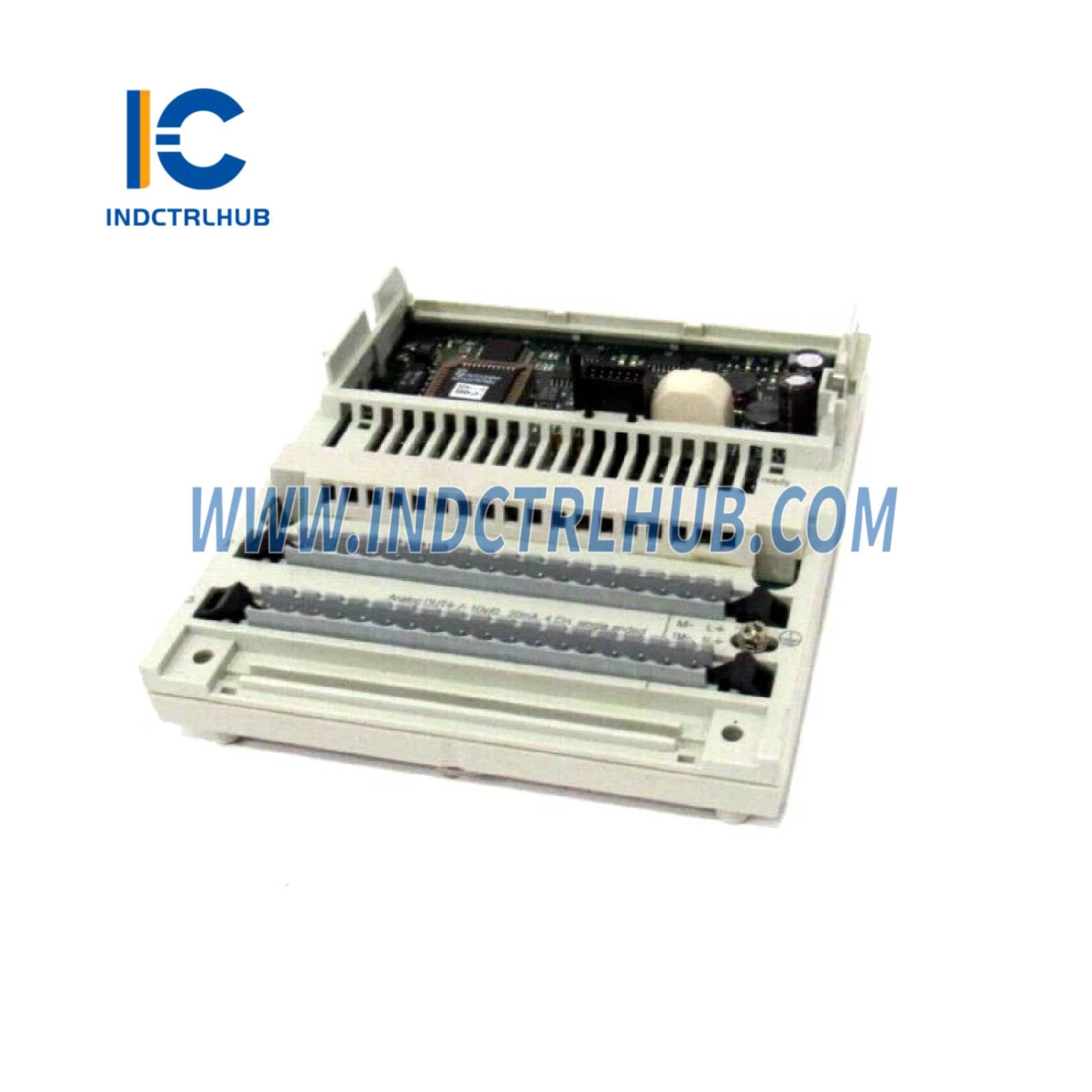

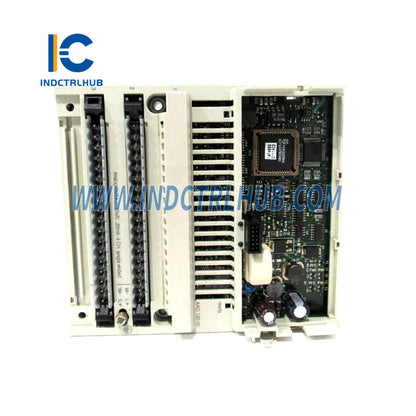

Distribuirani analogni izlaz Modicon Momentum - 4 izlaza - 0..20 mA |
|
Asortiman proizvoda |
Modicon Momentum platforma za automatizaciju |
|
Tip proizvoda |
Osnova analognog izlaza |
Tehničke specifikacije
|
Specifikacija |
Detalji |
|---|---|
|
Analogne izlazne kanale |
4 |
|
Format podataka |
Puni 16-bitni potpisani |
|
Opsezi izlaza |
±10 V (≥ 1 kΩ), 0…20 mA (≤ 0,6 kΩ) |
|
Maksimalna kapacitivnost opterećenja |
1 µF |
|
Apsolutna tačnost (25 °C) |
±0,2 % (±10 V), ±0,3 % (0…20 mA) |
|
Apsolutna tačnost (60 °C) |
±0,25 % (±10 V), ±0,4 % (0…20 mA) |
|
Temperaturni drift (60 °C) |
10 %oFS/°C (±10 V), 30 %oFS/°C (0…20 mA) |
|
Vreme osvežavanja |
2 ms |
|
Vrednosti punog opsega |
10 V (±10 V), 2 mA (0…20 mA) |
|
Opcije stanja kvara |
Resetovanje na pun opseg, Zadržavanje, Resetovanje na nulu |
|
Izolacija (kanali prema zemlji) |
500 V AC ток 1 минут |
|
Napon zajedničkog režima |
250 V AC/DC (47…63 Hz) izmedju kanala i zemlje |
|
Spoljni zahtev za napajanje |
±30 V DC, 24 V DC |
|
Rasipanje snage |
8,5 W |
|
Zaštita od kratkog spoja |
Da (u naponu kola) |
|
Zaštita od obrnutog polariteta |
Unutrašnji |
|
Tip zaštite |
Unutrašnji 2 A spori osigurač |
|
Lokalno signalizovanje |
4 LED diode (status kanala) |
|
Potrošnja struje |
150 mA (aktuator), 530 mA (baza) pri 24 V DC |
|
Format modula |
Standardno |
Specifikacije okoline
|
Specifikacija |
Detalji |
|---|---|
|
Sertifikati |
UL, CSA |
|
Zaštitni tretman |
TC |
|
Elektrostatički pražnjenje |
4 kV kontakt, 8 kV vazduh (IEC 801-2) |
|
Otpornost na elektromagnetna polja |
10 V/m (80…1000 MHz) (IEC 801-3) |
|
Radna temperatura |
0…60 °C |
|
Temperatura skladištenja |
-40…85 °C |
|
Relativna vlažnost |
95 % bez kondenzacije |
|
Maksimalna radna visina |
≤ 5000 m |
Fizičke specifikacije
|
Dimenzija |
Vrednost |
|---|---|
|
Visina |
125 mm |
|
Dubina |
47.5 mm |
|
Širina |
141.5 mm |
|
Neto težina |
0.215 kg |
Informacije o pakovanju
|
Tip pakovanja |
Jedinice |
Dimenzije (cm) |
Težina |
|---|---|---|---|
|
PCE (1 jedinica) |
1 |
5.5 (V) x 18.0 (Š) x 25.5 (D) |
380 g |
|
S03 (Box) |
10 |
30.0 (V) x 30.0 (Š) x 40.0 (D) |
4.226 kg |
