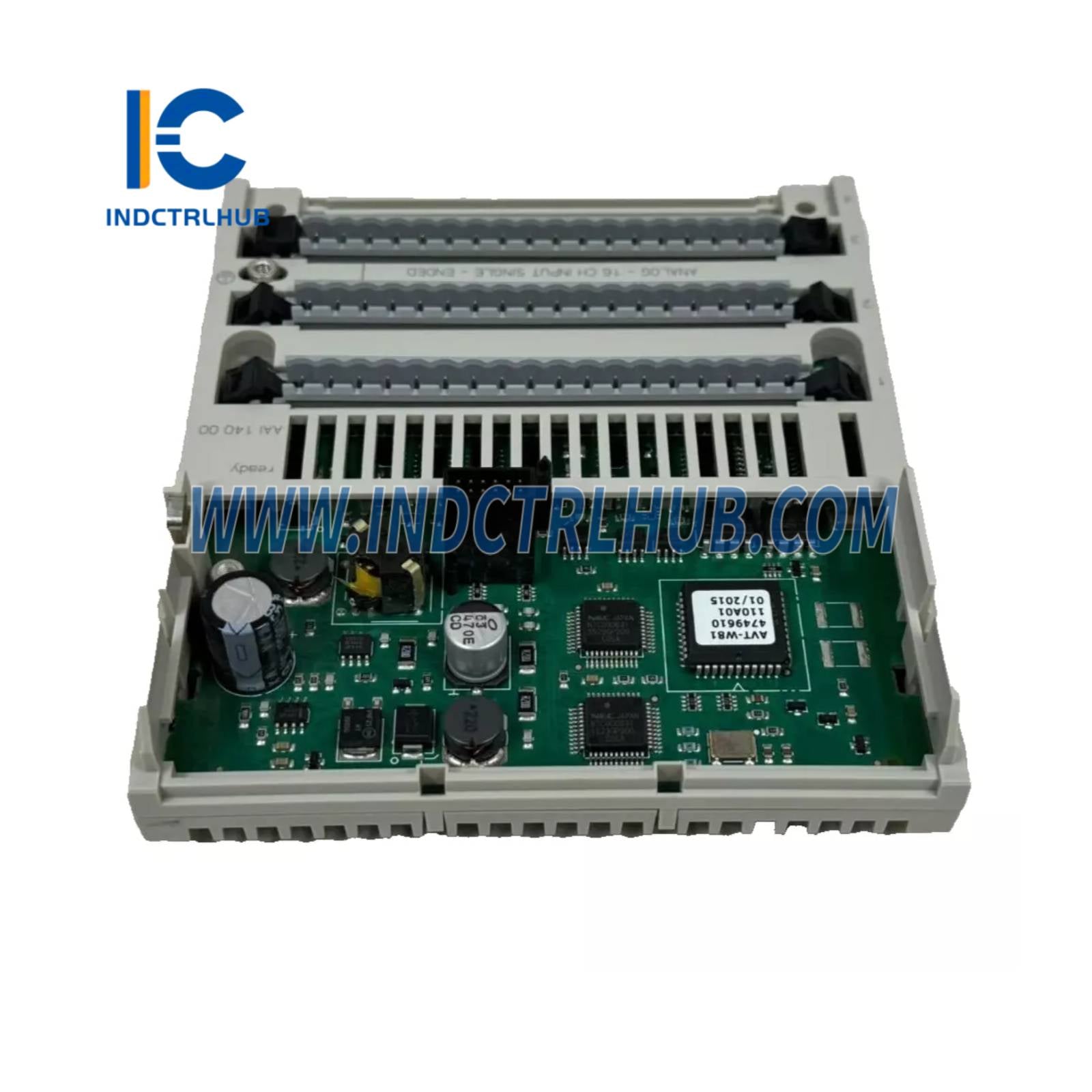

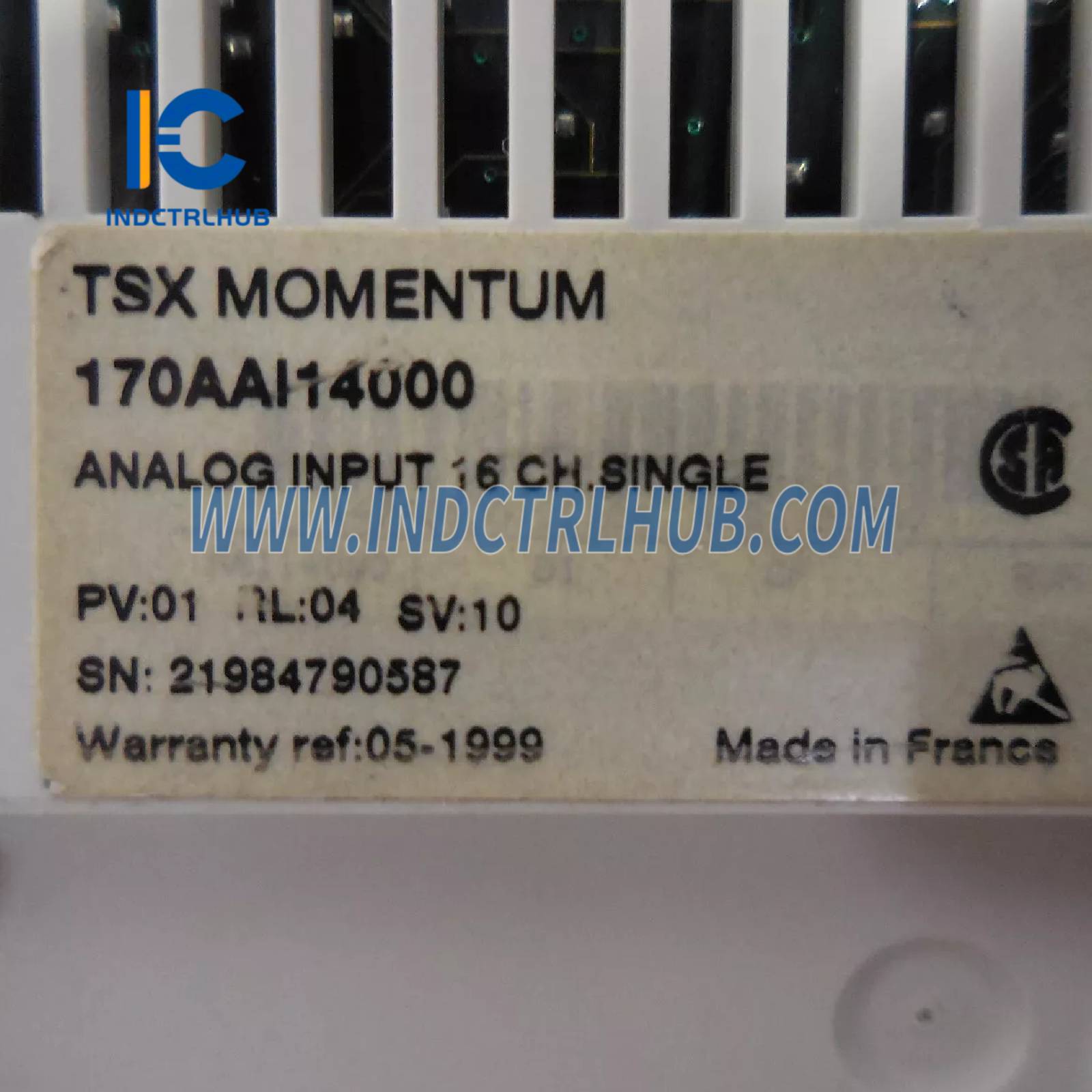

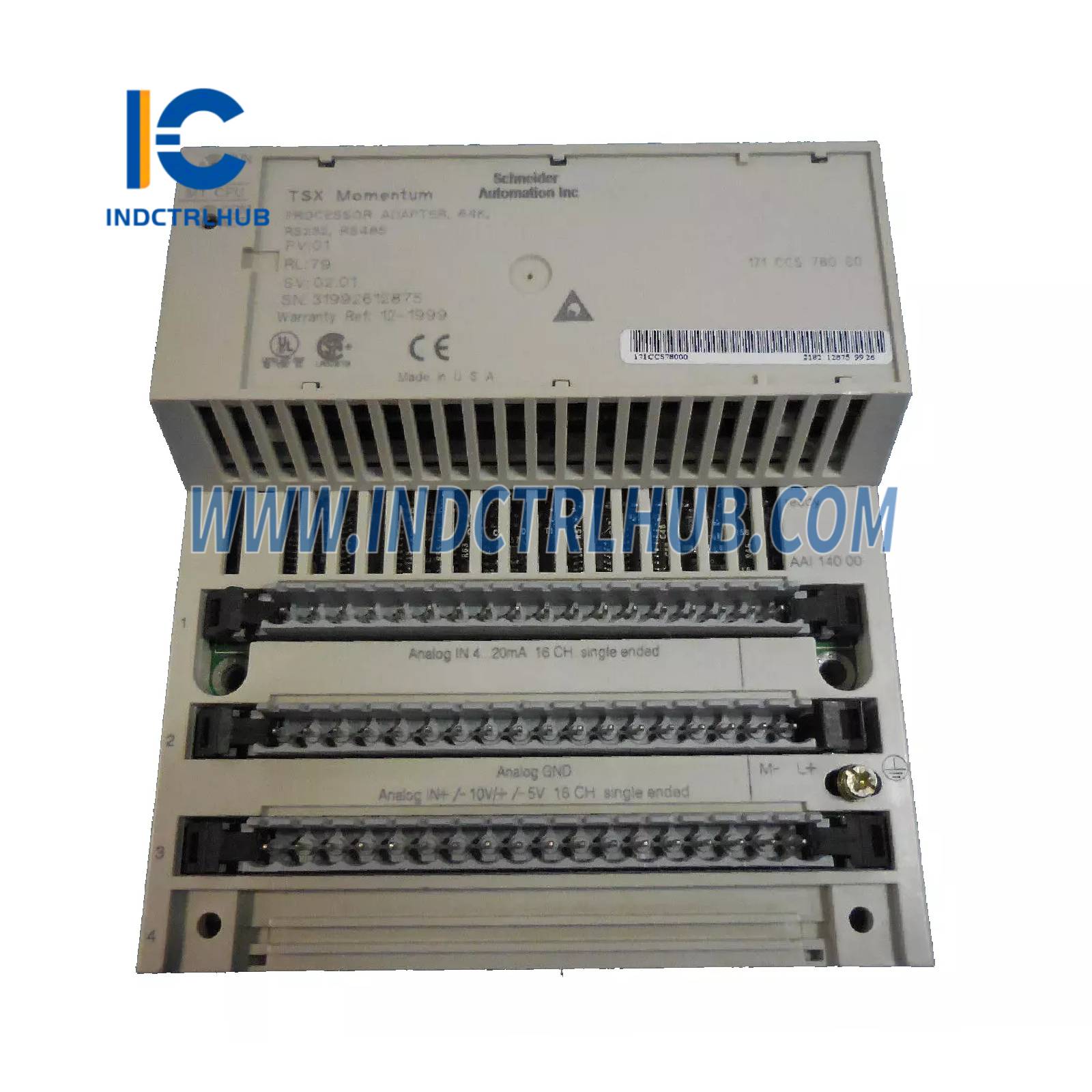

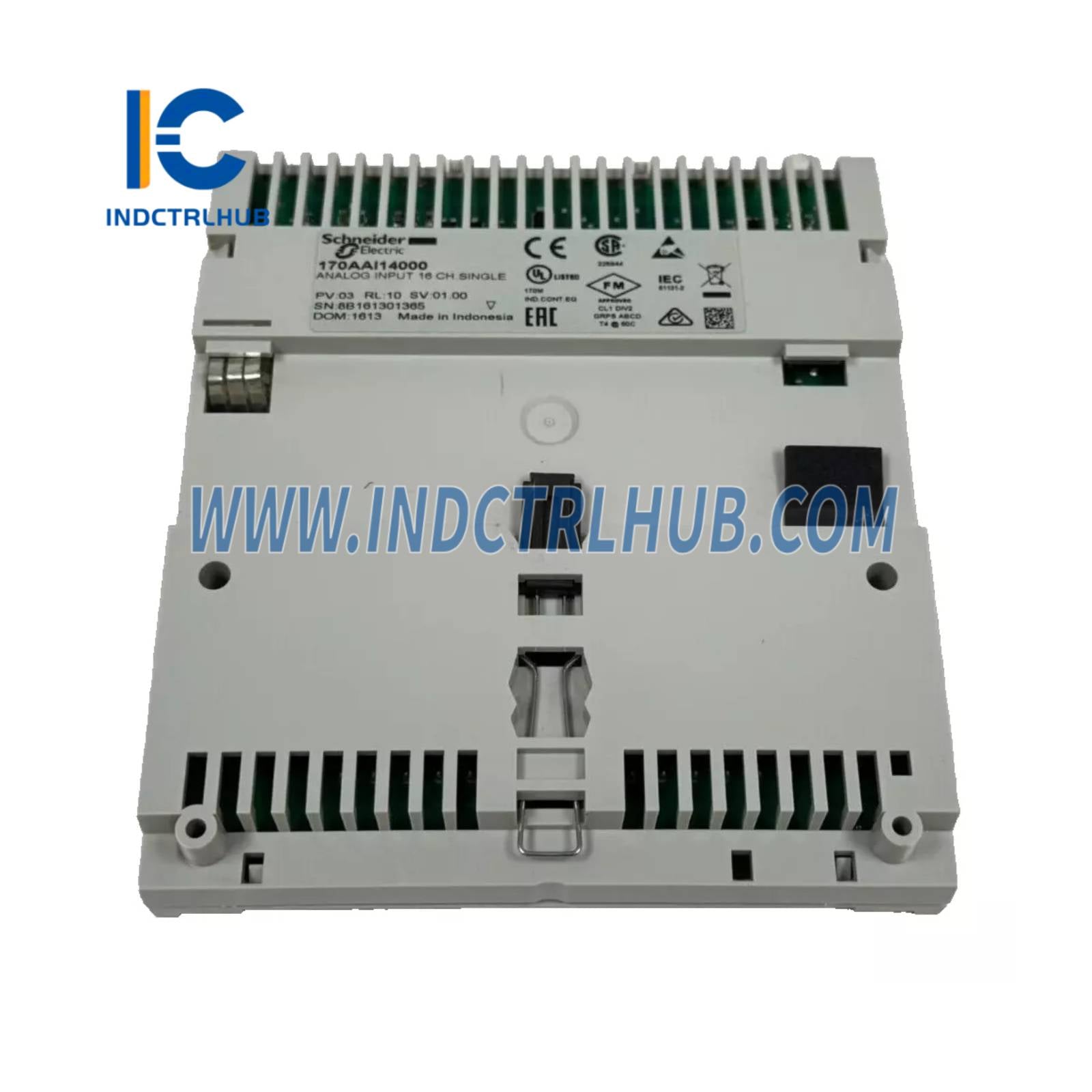

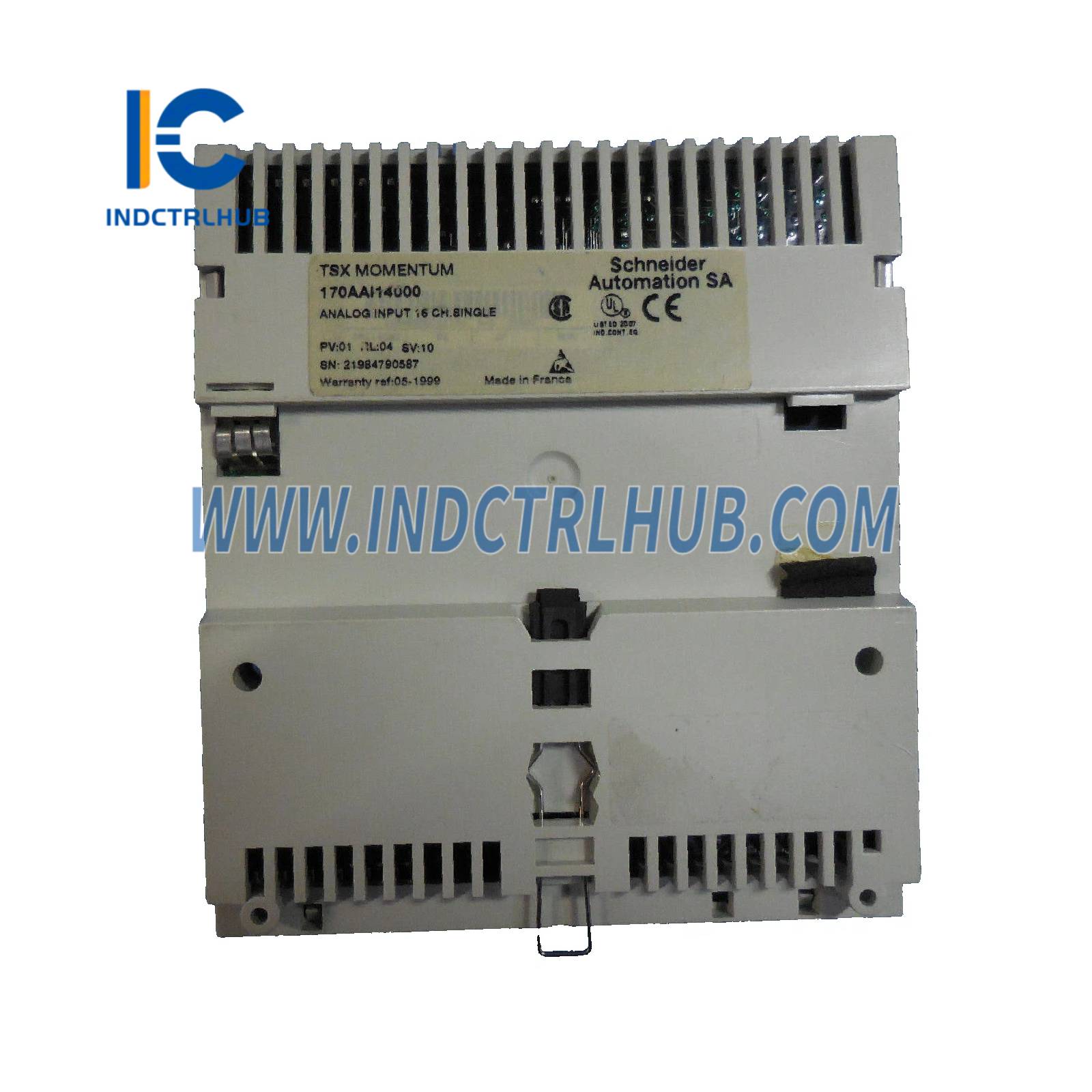

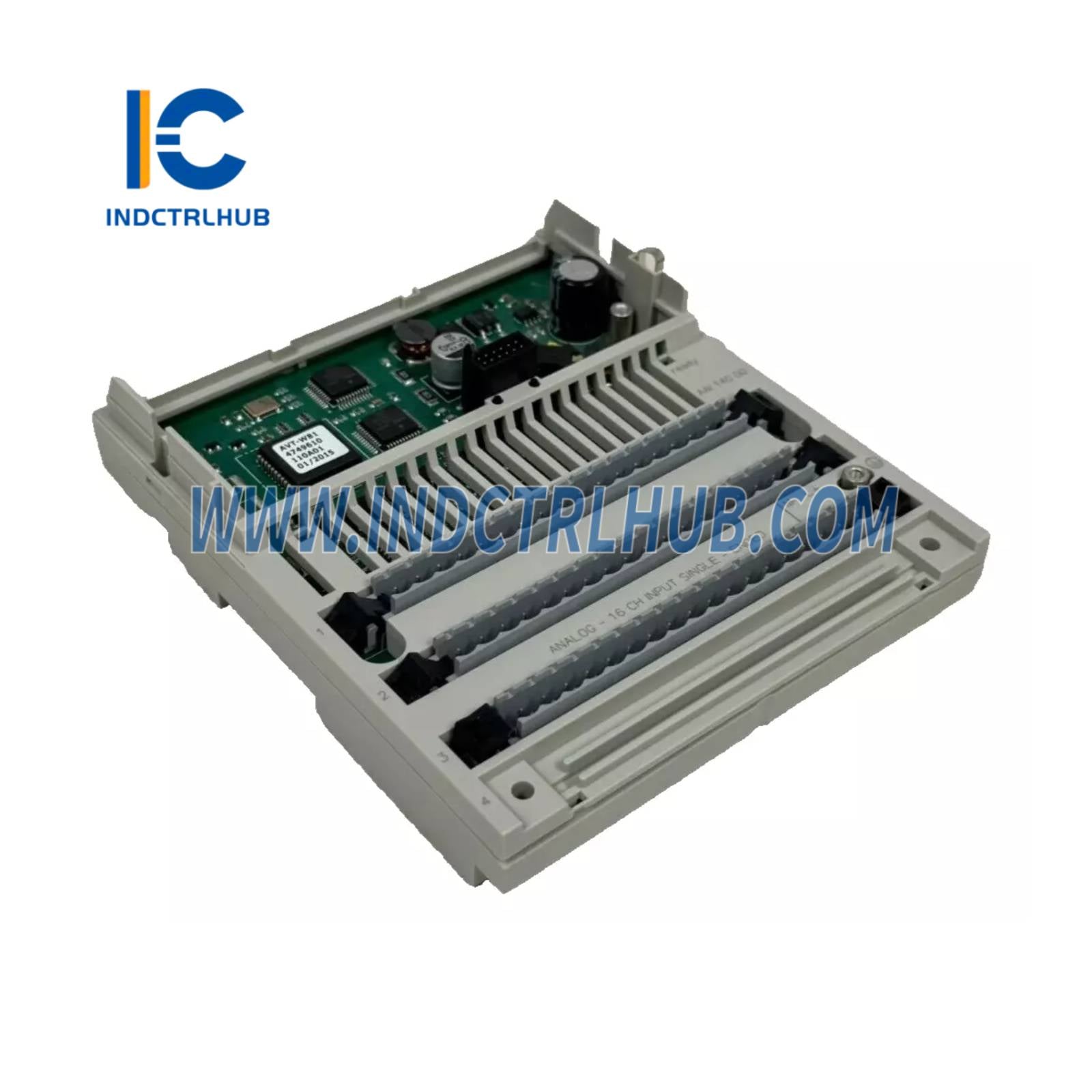

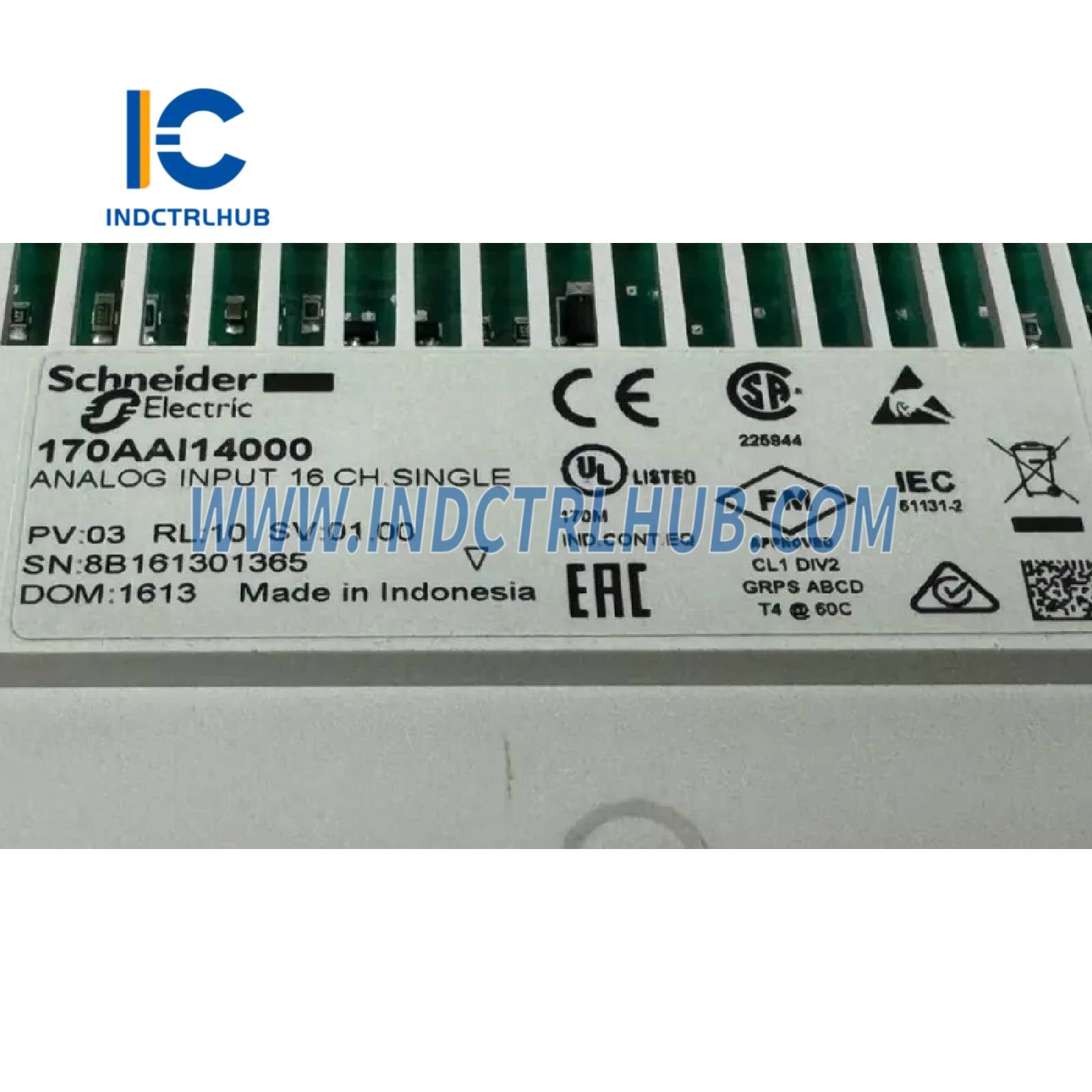

Schneider 170AAI14000 distribuirani analogni ulaz Modicon Momentum
Schneider 170AAI14000 distribuirani analogni ulaz Modicon Momentum
Manufacturer: Schneider
Product No.: 170AAI14000
Condition:1000 na skladištu
Product Type: Distribuirani Analogni Ulaz Modicon Momentum
Product Origin: USA
Payment: T/T, Western Union
Weight: 46000g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povraćaj u roku od 30 dana
- Brza dostava
Opšte informacije
|
Atribut |
Opis |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |
170AAI14000 |
|
Opis |
Distribuirani analogni ulaz Modicon Momentum _ 16 ulaza |
_
_
Tehničke specifikacije
_
Glavni
|
Atribut |
Detalji |
|---|---|
|
Asortiman proizvoda |
Modicon Momentum platforma za automatizaciju |
|
Tip komponente |
Osnova za analogni ulaz |
|
Broj analognih ulaza |
16 |
|
Tip ulaza |
Jednostrani |
|
Ulazni opsezi |
4_20 mA (12-bitni, < 0.25 Ω) |
|
±10 V (12-bitni + znak, > 2200 kΩ) |
|
|
±5 V (12-bitni + znak, > 2200 kΩ) |
|
|
Tip ulaznog filtera |
Ulazni niskopropusni filter 10 kHz |
_
Komplementarno
|
Atribut |
Detalji |
|---|---|
|
Format podataka |
Potpuno 16-bitni potpisani |
|
Apsolutna greška tačnosti |
±0,15% FS @ 25°C (±10 V, ±5 V)±0,25% FS @ 25°C (4_20 mA) |
|
±0,25% FS @ 60°C (±10 V, ±5 V)±0,45% FS @ 60°C (4_20 mA) |
|
|
Temperaturni drift |
30 %oFS/°C (±10 V, ±5 V @ 60°C), 60 %oFS/°C (4_20 mA @ 60°C) |
|
Opsezi pune skale |
±10 V, ±5 V, 4_20 mA |
|
Vreme osvežavanja |
25 ms |
|
Izolacija kanala od zemlje |
1780 V AC (1 min) |
|
Izolacija napajanja od zemlje |
500 V (1 min) |
|
Napon u zajedničkom režimu |
100 V DC / 250 V AC (47_63 Hz) između kanala i zemlje |
|
Spoljni zahtev za napajanje |
±30 V DC |
|
Maksimalno rasipanje snage |
5,55 W |
|
Zaštita od obrnute polariteta |
Interno |
|
Tip zaštite |
Unutrašnji osigurač 2 A sa sporim aktiviranjem |
|
Povezana ocena osigurača |
500 mA, brzo osiguranje |
|
Oznaka |
CE |
|
Lokalno signalizovanje |
16 LED dioda (status kanala) |
|
Električno povezivanje |
2 konektora za uklonjive terminalne blokove |
|
Potrošnja struje |
305 mA @ 24 V DC |
_
_
Fizičke specifikacije
|
Atribut |
Vrednost |
|---|---|
|
Visina |
125 mm |
|
Širina |
141.5 mm |
|
Dubina |
47.5 mm |
|
Neto težina |
0.215 kg |
_
_
Ekološke specifikacije
|
Atribut |
Detalji |
|---|---|
|
Sertifikati |
UL, FM Class 1 Div 2, CSA |
|
Zaštitni tretman |
TC |
|
Elektrostatički pražnjenje |
4 kV (kontakt), 8 kV (vazduh) _ IEC 801-2 |
|
Otpornost na elektromagnetno polje |
10 V/m (80_1000 MHz) _ IEC 801-3 |
|
Radna temperatura |
0 do 60 °C |
|
Temperatura skladištenja |
-40 do 85 °C |
|
Relativna vlažnost |
95% (bez kondenzacije) |
|
Radna visina |
_ 5000 m |
_
_
Informacije o pakovanju
_
Pakovanje 1
|
Atribut |
Vrednost |
|---|---|
|
Tip pakovanja |
PCE |
|
Jedinice |
1 |
|
Dimenzije |
5.5 _ 18.0 _ 26.0 cm |
|
Težina |
385 g |
_
Pakovanje 2
|
Tip pakovanja |
S03 |
|---|---|
|
Jedinice |
10 |
|
Dimenzije |
30 _ 30 _ 40 cm |
|
Težina |
3.85 kg |
_
Паковање 3
|
Tip pakovanja |
P06 |
|---|---|
|
Jedinice |
80 |
|
Dimenzije |
75 _ 60 _ 80 cm |
|
Težina |
46 kg |
_
