Product Description
Opšte informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |
140NOC77100 |
|
Opis |

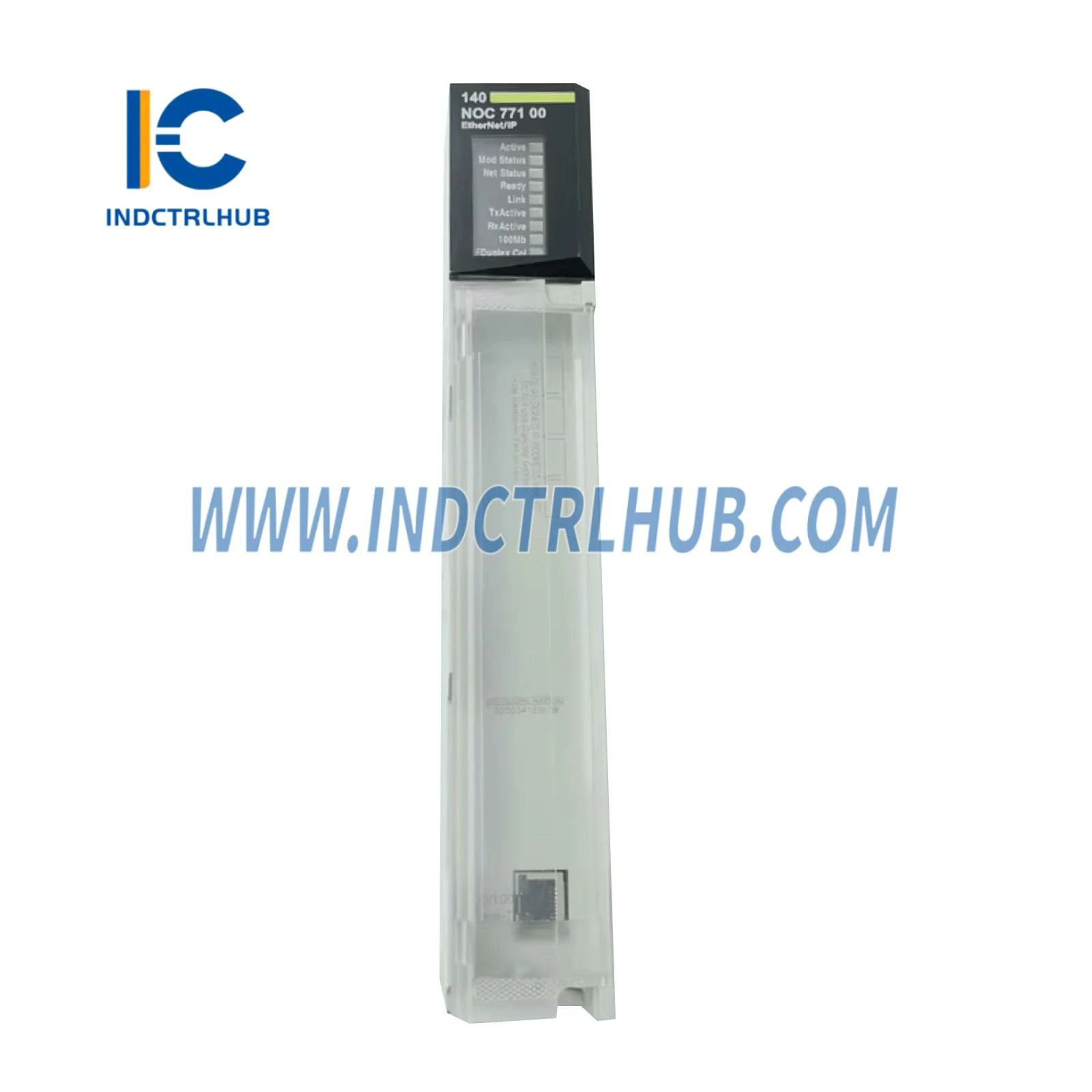

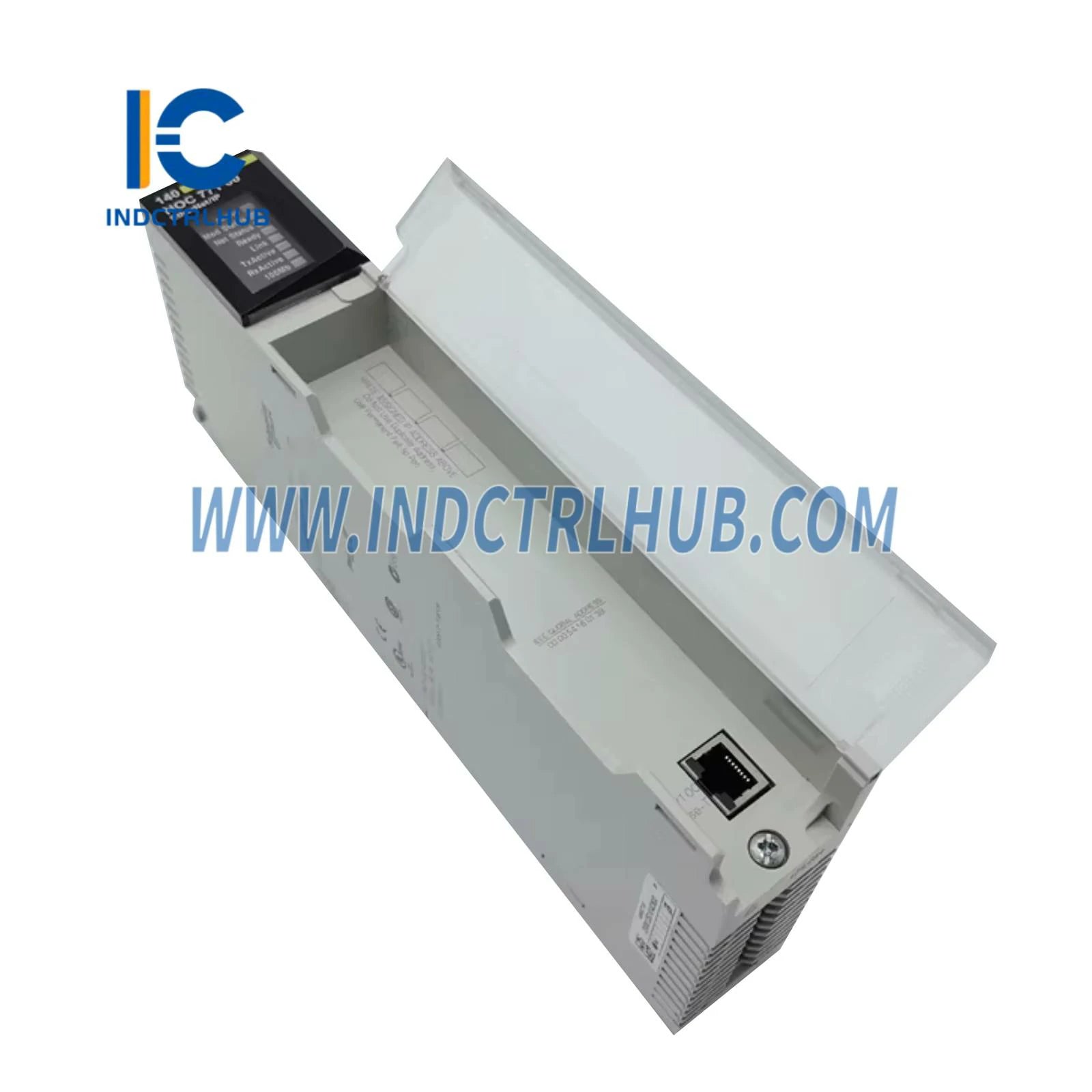

Modicon Quantum Ethernet/IP mrežni modul – RJ45 – 10/100 Mbit/s |
|
Asortiman proizvoda |
Modicon Quantum platforma za automatizaciju |
|
Tip proizvoda |
Ethernet/IP mrežni modul |
Tehničke informacije
|
Specifikacija |
Detalji |
|---|---|
|
Kompatibilnost proizvoda |
Svi Unity CPU-ovi |
|
Komunikacioni protokol |
EtherNet/IP |
|
Maksimalan broj konekcija |
128 |
|
Brzina prenosa |
10/100 Mbit/s |
|
Redundancija |
Ne (samo samostalno) |
|
Komunikacione usluge |
CIP eksplicitno slanje poruka (klijent) CIP implicitno slanje poruka (I/O) SNMP agent DHCP/BootP server |
|
Sredstvo prenosa |
Uvrnuti par |
|
Ethernet порт |
RJ45 (10BASE-T/100BASE-TX) |
|
Napajanje |
Napajanje preko nosača |
|
Potrošnja struje |
500 mA pri 5 V DC |
|
Format modula |
Standardno |
|
Neto težina |
0.345 kg |
Lokalno signalizovanje (LED indikatori)
|
Funkcija LED-a |
Boja |
|---|---|
|
Komunikacija na magistrali |
Zeleno (Aktivno) |
|
Status konfiguracije |
Zeleno (Spremno) |
|
Brzina veze |
Zeleno (100MB) |
|
Ethernet mrežna veza |
Zeleno (Link) |
|
Puni duplex / Detekcija sudara |
Zeleno/Crveno (Fduplex/Col) |
|
Status modula |
Zeleno/Crveno (Mod Status) |
|
Status mrežne komunikacije |
Zeleno/Crveno (Net Status) |
|
Aktivnost prijema |
Zeleno (RxActive) |
|
Aktivnost prenosa |
Zeleno (TxActive) |
Specifikacije okoline
|
Specifikacija |
Detalji |
|---|---|
|
IP stepen zaštite |
IP20 |
|
Radna temperatura |
0…60 °C |
|
Relativna vlažnost |
10…95 % @ 60 °C, bez kondenzacije |
Standardi i sertifikati
|
Standardi |
UL 508, CSA C22.2 No 142, FM Class 1 Division 2 |
|---|---|
|
Sertifikati |
C-Tick, cUL, ODVA, Merchant Navy |
Informacije o pakovanju
|
Polje |
Detalji |
|---|---|
|
Tip pakovanja |
PCE |
|
Jedinice po pakovanju |
1 |
|
Dimenzije pakovanja |
32,0 × 17,0 × 5,0 cm |
|
Težina pakovanja |
507 g |
