Product Description
Opšte informacije
|
Teren |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |

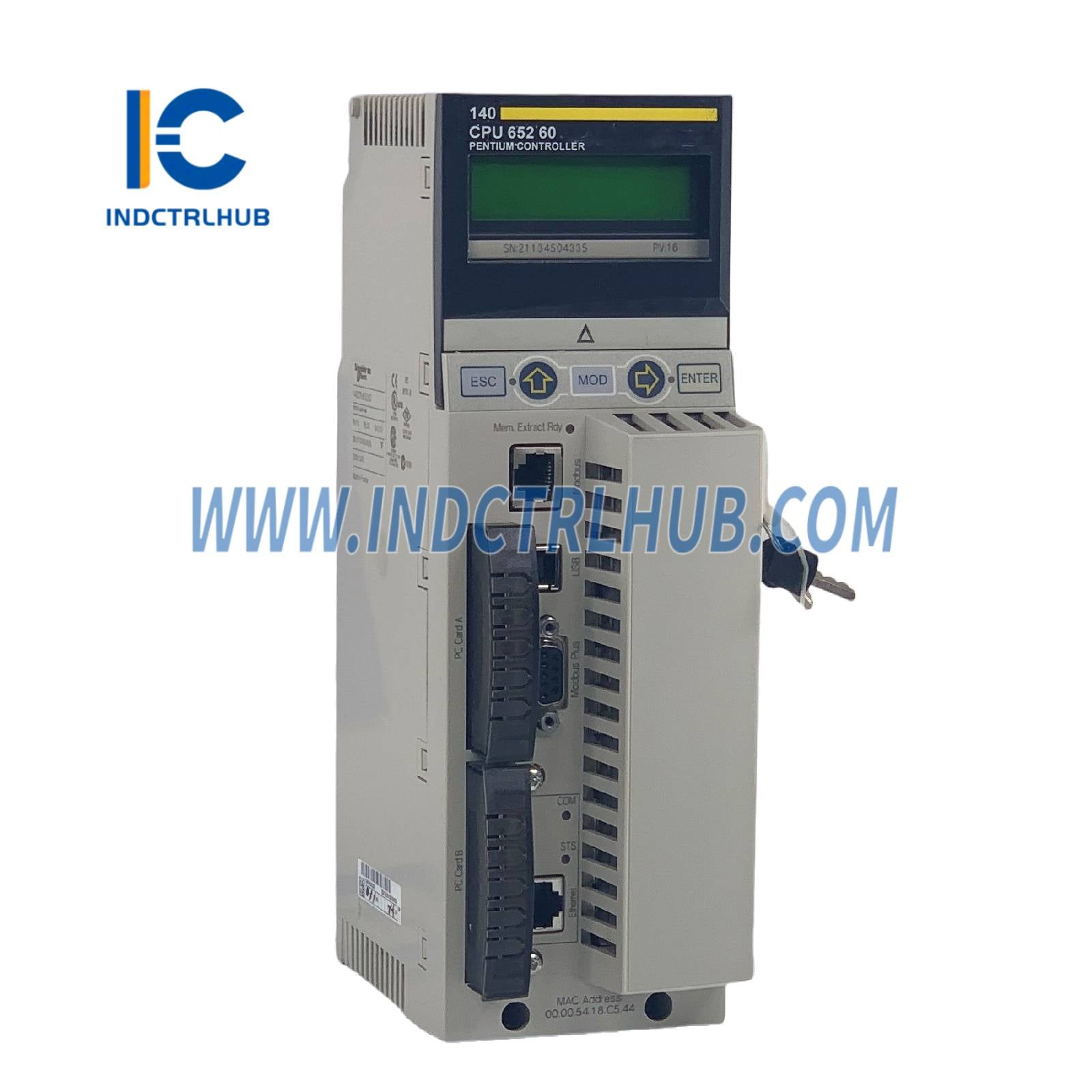

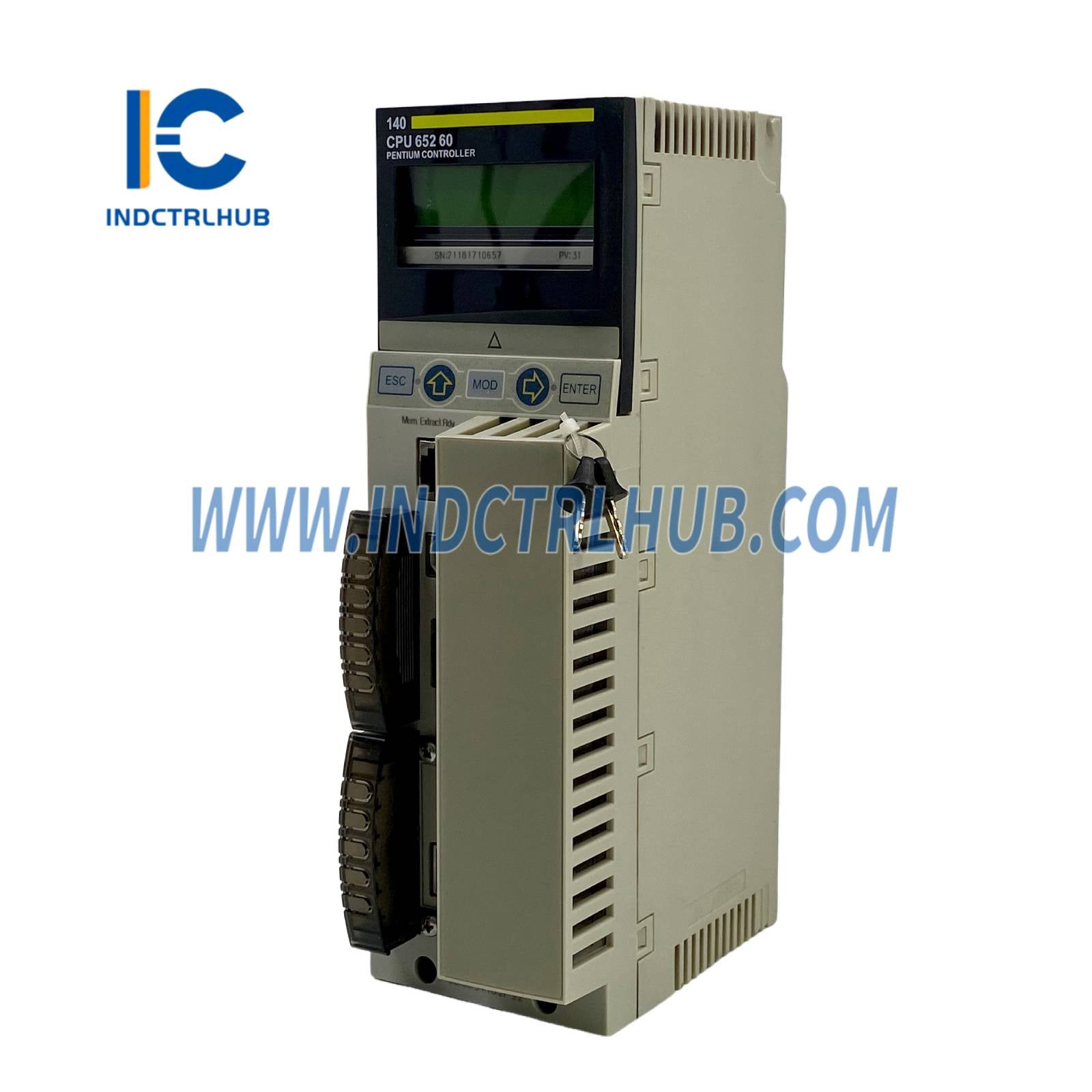

140CPU65260C |
|
Opis |
Unity procesor Modicon Quantum – 3072 kB – 266 MHz – Premazan |
|
Asortiman proizvoda |
Modicon Quantum automatizaciona platforma |
|
Tip proizvoda |
Unity Procesor |
Tehničke informacije
|
Specifikacija |
Detalji |
|---|---|
|
Frekvencija takta |
266 MHz |
|
Унутрашња RAM |
3072 kB |
|
Proširiva memorija |
7168 kB (Program) i 8 MB (Skladištenje fajlova) preko PCMCIA kartice |
|
Zahtev struje na magistrali |
2760 mA |
|
Struktura aplikacije |
1 ciklični/periodični glavni, 1 periodični brzi, 128 I/O prekida, 128 prekida, 32 tajmerska prekida, 4 pomoćna zadatka |
|
Instrukcije po ms |
10.28 Kinst/ms (100% Booleov), 10.07 Kinst/ms (65% Booleov, 35% Numerički) |
|
Sistemski troškovi |
0.2 ms (Brzi zadatak), 1 ms (Glavni zadatak) |
|
Funkcija prekidača |
Memorijski port prekidača sa ključem UKLJUČENO/ISKLJUČENO |
|
Provere |
Procesna kontrola |
Kapacitet I/O
|
Tip ulaza/izlaza |
Kapacitet |
|---|---|
|
Diskretni I/O |
8000 ulaza/8000 izlaza (distribuirano/Modbus Plus), 31744 ulaza/31744 izlaza (S908 daljinski) |
|
Neograničeno (lokalno i Ethernet daljinski) u zavisnosti od slotova/pada |
|
|
Analogni I/O |
500 ulaza/500 izlaza (distribuirano/Modbus Plus), 1984 ulaza/1984 izlaza (S908 daljinski) |
|
Neograničeno (lokalno i Ethernet daljinski) |
|
|
Specifično za aplikaciju |
Brojač, Ulazi za prekid visokih brzina, Precizno vremensko označavanje, Serijska veza |
Arhitektura Sistema
|
Kategorija |
Detalji |
|---|---|
|
Broj slotova |
10, 16, 6, 2, 4 |
|
Broj rama |
2 (Lokalno) |
|
Distribuirane I/O Stanice |
63 stanice (1 ormar, 1 Modbus Plus mreža) |
|
Daljinske I/O Stanice |
31 stanica (2 nosača po svakoj preko S908, Ethernet Quantum, Ethernet X80) |
Komunikacija
|
Integrisane veze |
Detalji |
|---|---|
|
Modbus Plus |
1 x SUB-D 9 ženski konektor |
|
Ethernet TCP/IP |
1 x RJ45 |
|
Modbus (RS232/485/ASCII) |
1 x RJ45 |
|
USB |
1 port |
|
Komunikacione usluge |
Ethernet ruter |
|
Opcioni komunikacioni moduli |
Do 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
|
Maksimalan broj veza |
USB (1), AS-i distribuirano (2), AS-i daljinski (4), Ethernet TCP/IP (6), Modbus Plus (6), Profibus DP (6), Modbus (1) |
Ekološki uslovi i sertifikati
|
Zaštita |
Konformni premaz (Humiseal 1A33) |
|---|---|
|
Sertifikati |
Razno (Pomorski), UL, CSA, CE, GOST, ATEX Zona 2, IEC-Ex |
|
Standardi |
U skladu sa HazLoc |
Fizičke karakteristike
|
Pakovanje |
Dimenzije (cm) |
Težina (kg) |
|---|---|---|
|
Paket 1 (PCE) |
11.0 (V) x 19.0 (Š) x 32.5 (D) |
1.483 |
|
Paket 2 (S03) |
30.0 (V) x 30.0 (Š) x 40.0 (D) |
3.481 (2 jedinice) |
