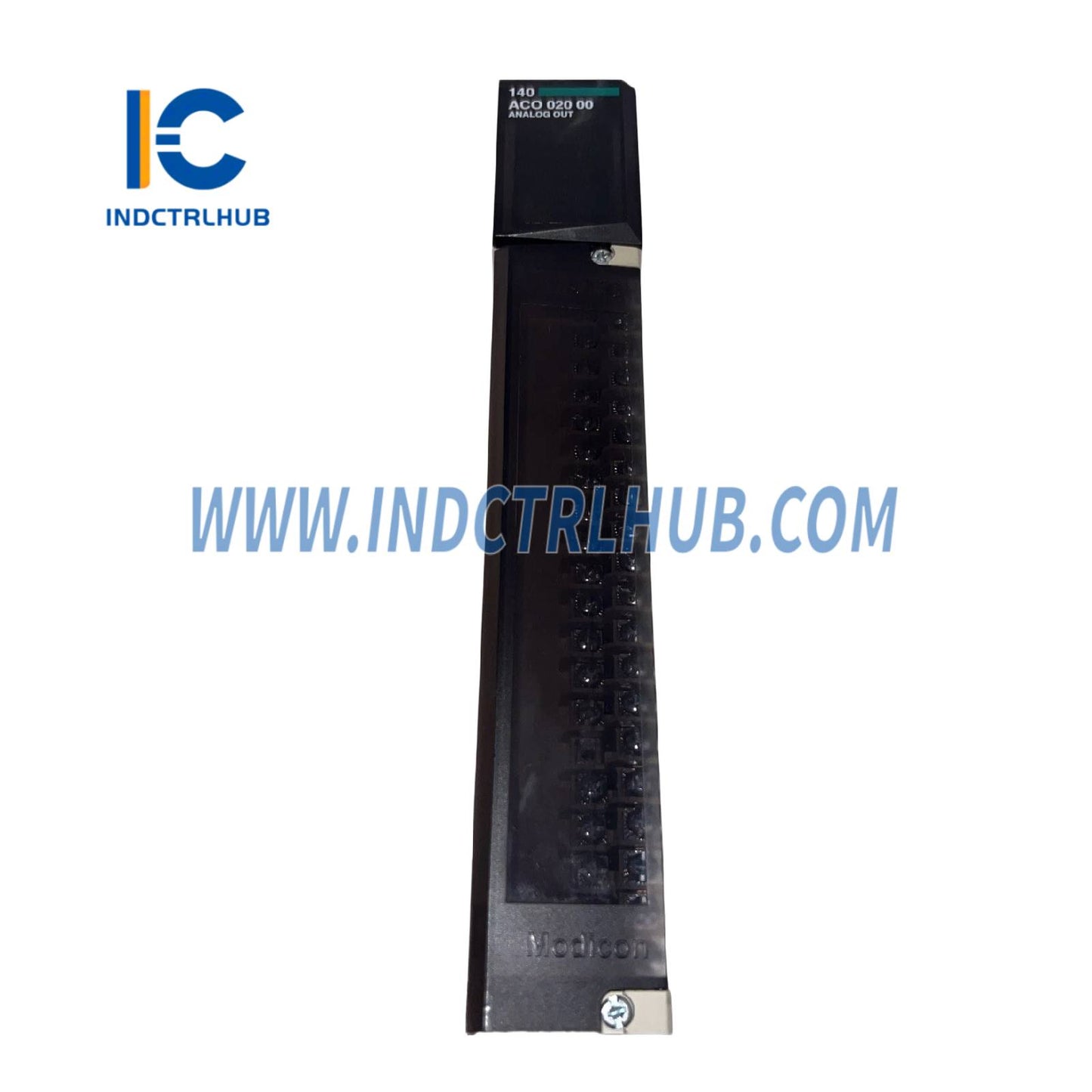

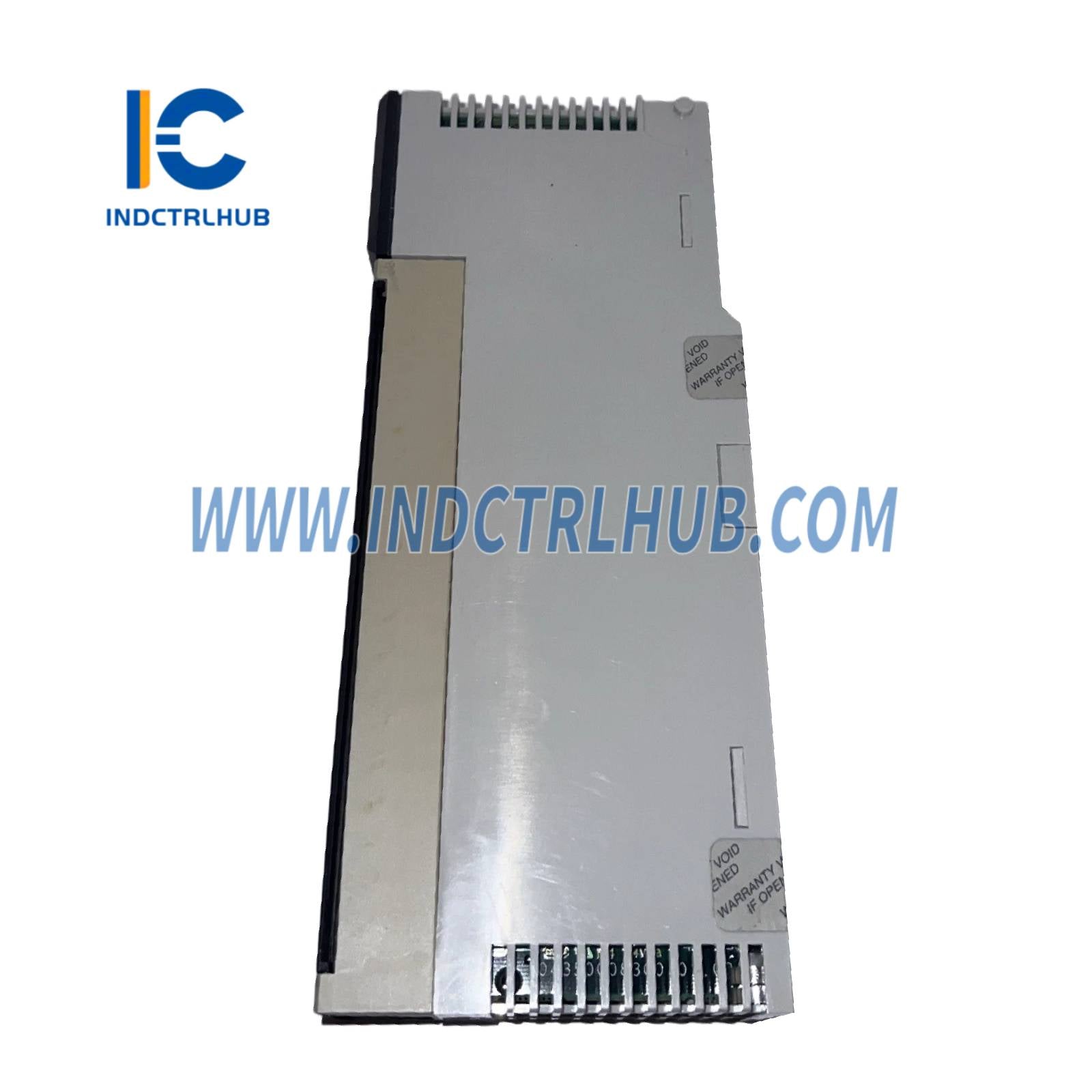

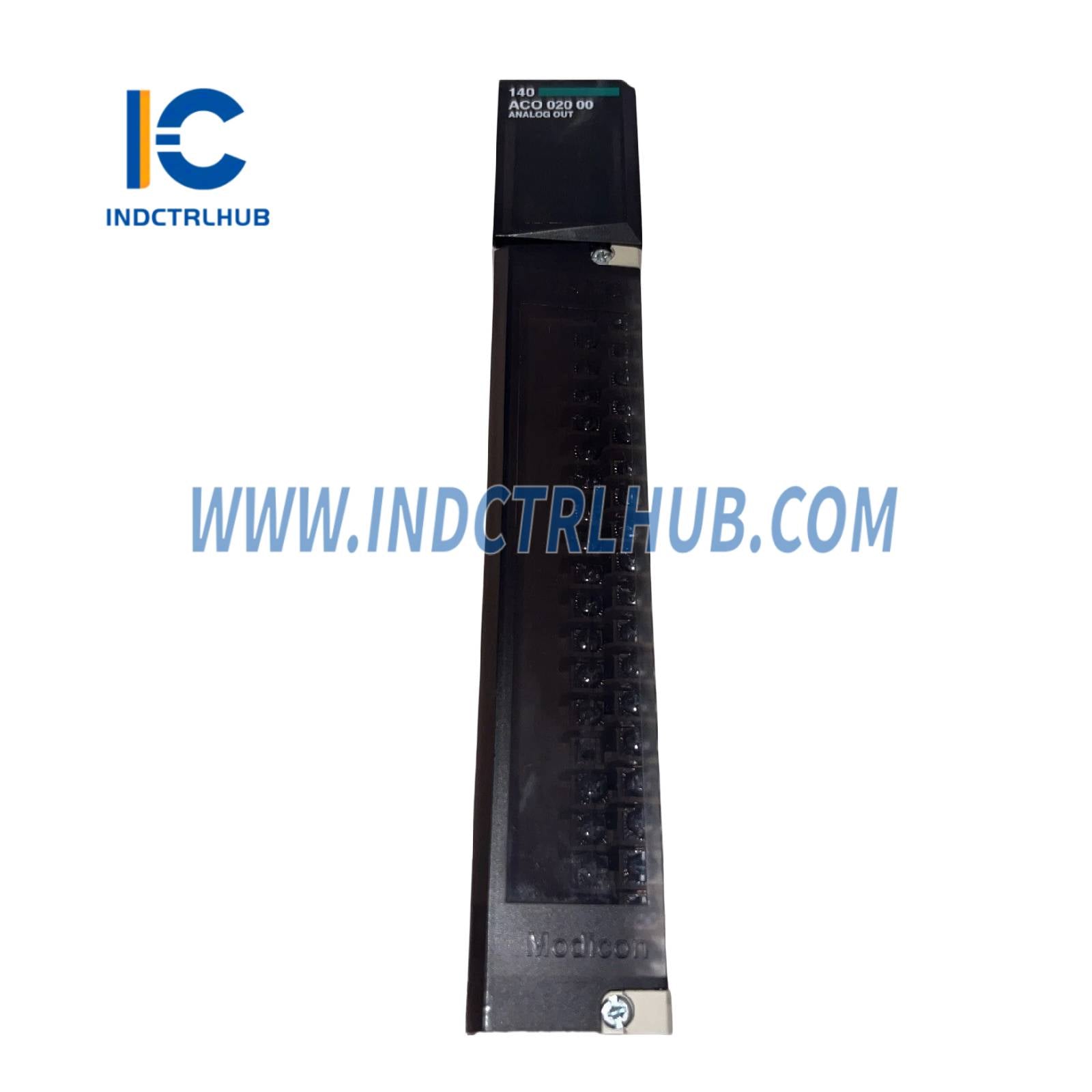

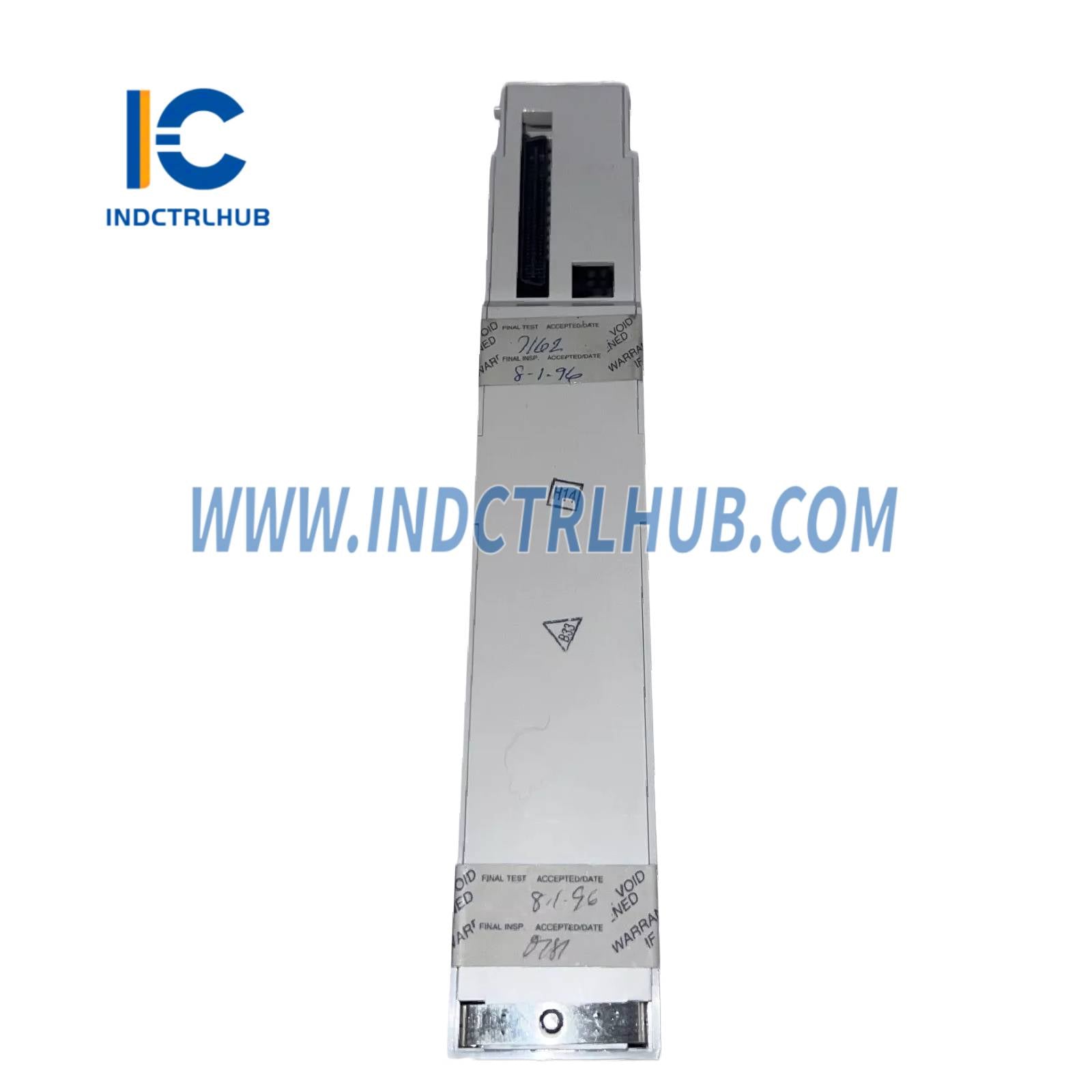

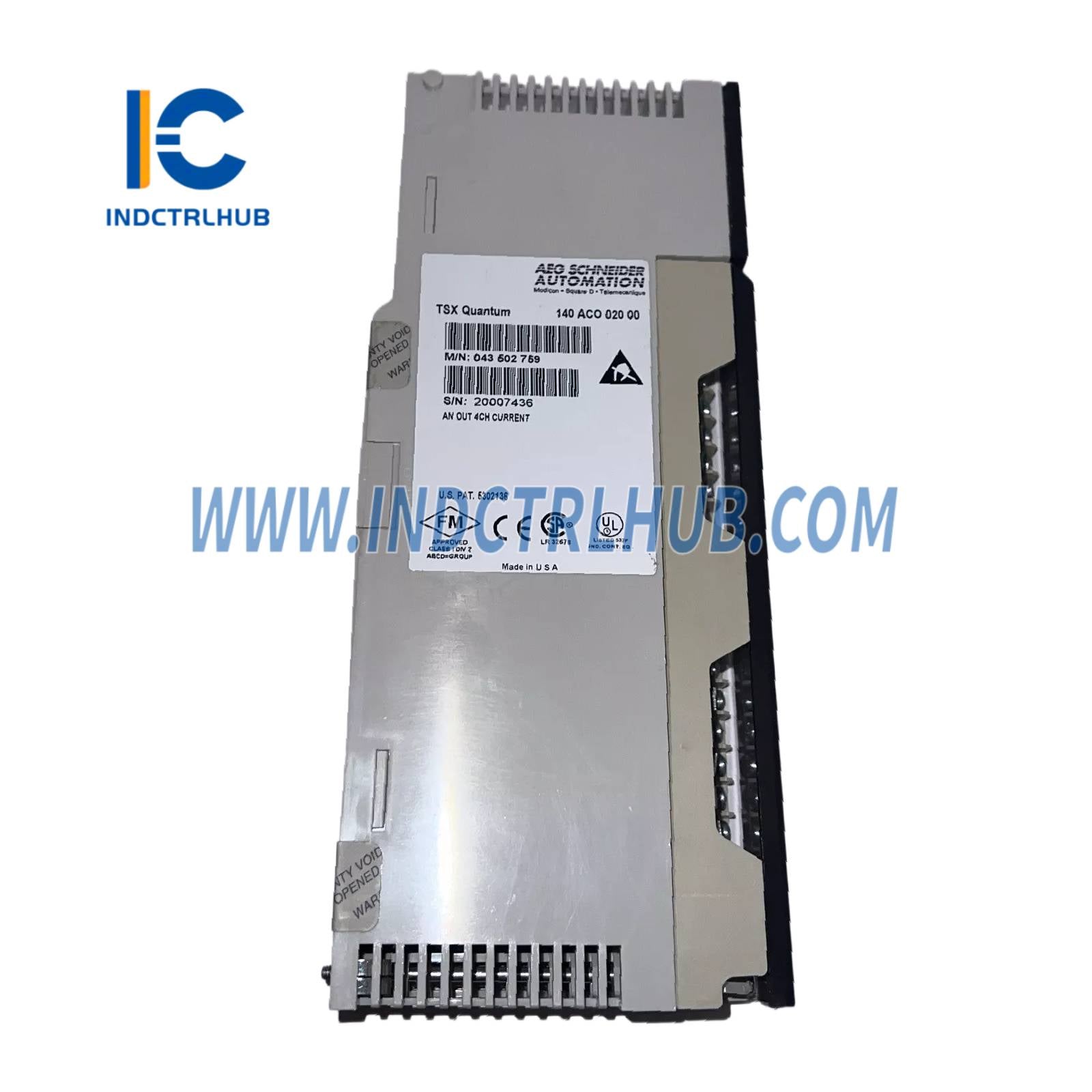

Schneider 140ACO0200 modul za analogni izlaz

Proizvođač

Schneider Electric

Model/Broj dela

140ACO02000

Opis

Analogni izlazni modul – 4 kanala, 12-bitni, strujni

Opseg

Modicon Quantum automatizaciona platforma

Tip proizvoda

Analogni Izlazni Modul

Broj analognih izlaza

4

Zahtev za adresiranje

4 izlazne reči

Opseg napona petlje

12 do 30 V DC

Maksimalni pad napona

<30 V @ 20 mA

Opseg izlaza i rezolucija

4–20 mA: 0–4096 brojeva, 12-bitni bipolarni strujni signal

Apsolutna tačnost

±0,20% pune skale @ 25 °C

Linearnost

±1 LSB

Drift tačnosti (temperaturni koeficijent)

Tipično: ±0.004% FS/°C Maksimalno: ±0.007% FS/°C

Izolacija kanala

500 V AC (47–63 Hz), 750 V DC na 1 minut

Vreme osvežavanja

3 ms

Vreme podešavanja

900 µs do ±0,1% konačne vrednosti

Detekcija kvara

Otvoreni krug (4–20 mA)

Zahtev struje na magistrali

480 mA

Maksimalni gubitak snage

5.3 W

Spoljni zahtev za napajanje

12 do 30 V DC

Format modula

Standardno

Neto težina

0.3 kg (0.7 lb)

1 LED dioda

Zelena

Aktivna komunikacija na magistrali

1 LED dioda

Црвена

Spoljni kvar

4 LED diode

Zelena

Izlazni kanal aktivan

4 LED diode

Црвена

Kvar izlaznog kanala

Radna temperatura

0…60 °C (32…140 °F)

Temperatura skladištenja

-40…85 °C (-40…185 °F)

Relativna vlažnost

95% bez kondenzacije

Radna visina

≤ 5000 m (16404.2 ft)

Otpornost na EM polje

9.1 V/m (10 V/m) 80–2000 MHz, u skladu sa IEC 801-3

FM Klasa 1 Divizija 2

UL 508, CSA C22.2 br. 142

CE, cUL

Tip pakovanja

PCE (1 jedinica)

Dimenzije (D׊×V)

31.5 × 16.5 × 4.8 cm

Težina pakovanja

457 g (16.1 oz)

GTIN

3595861126572

Povratno

Da

Zemlja porekla

Sjedinjene Američke Države
