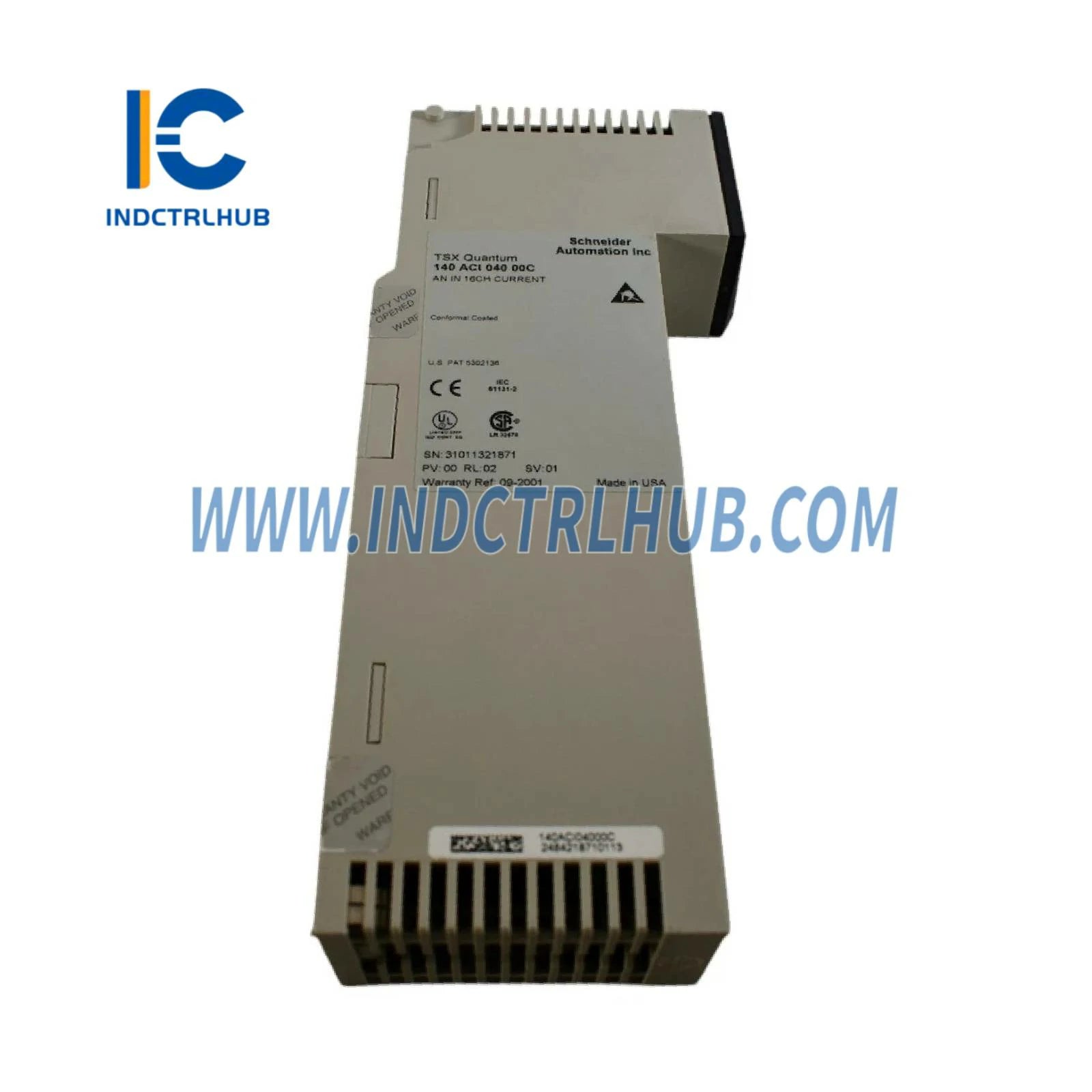

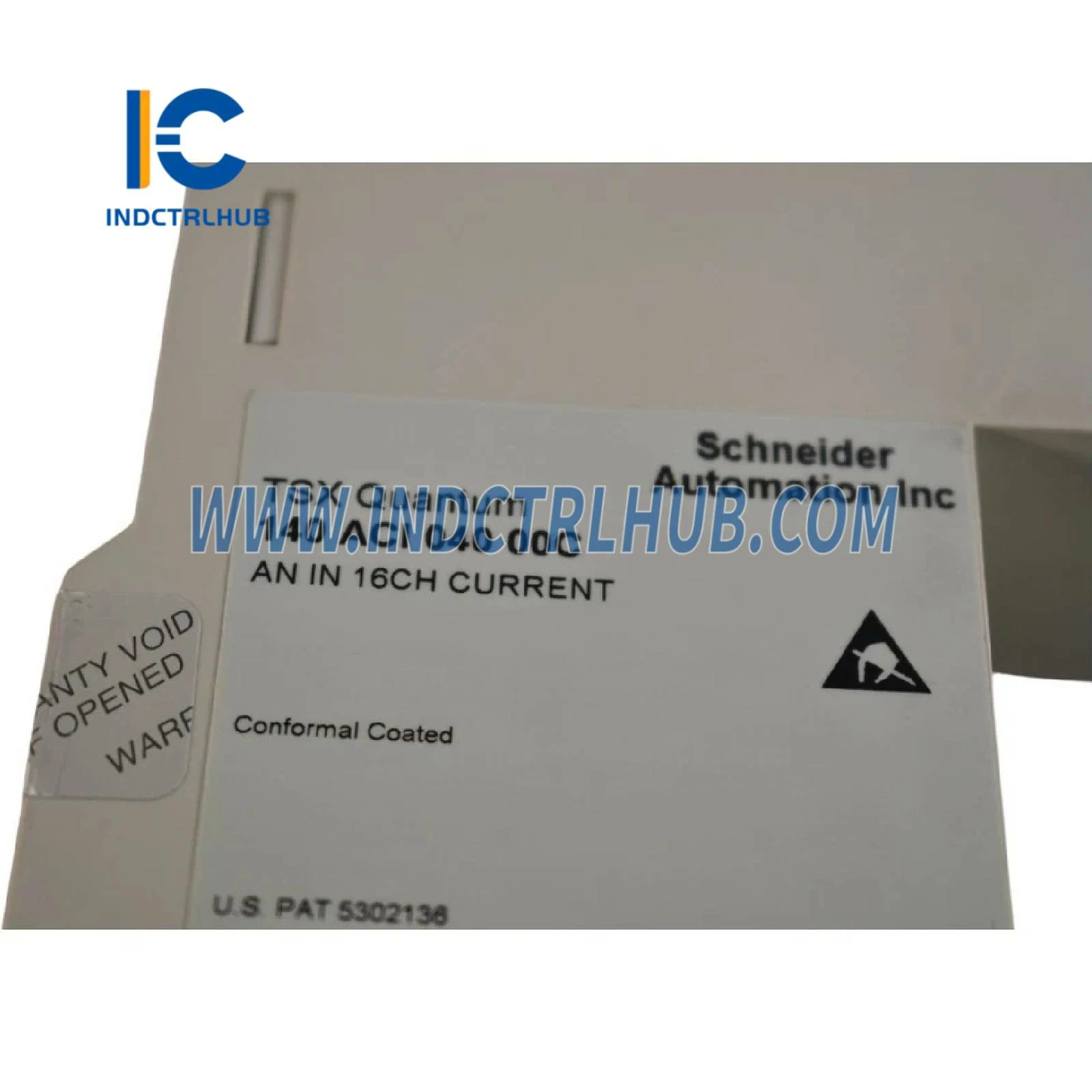

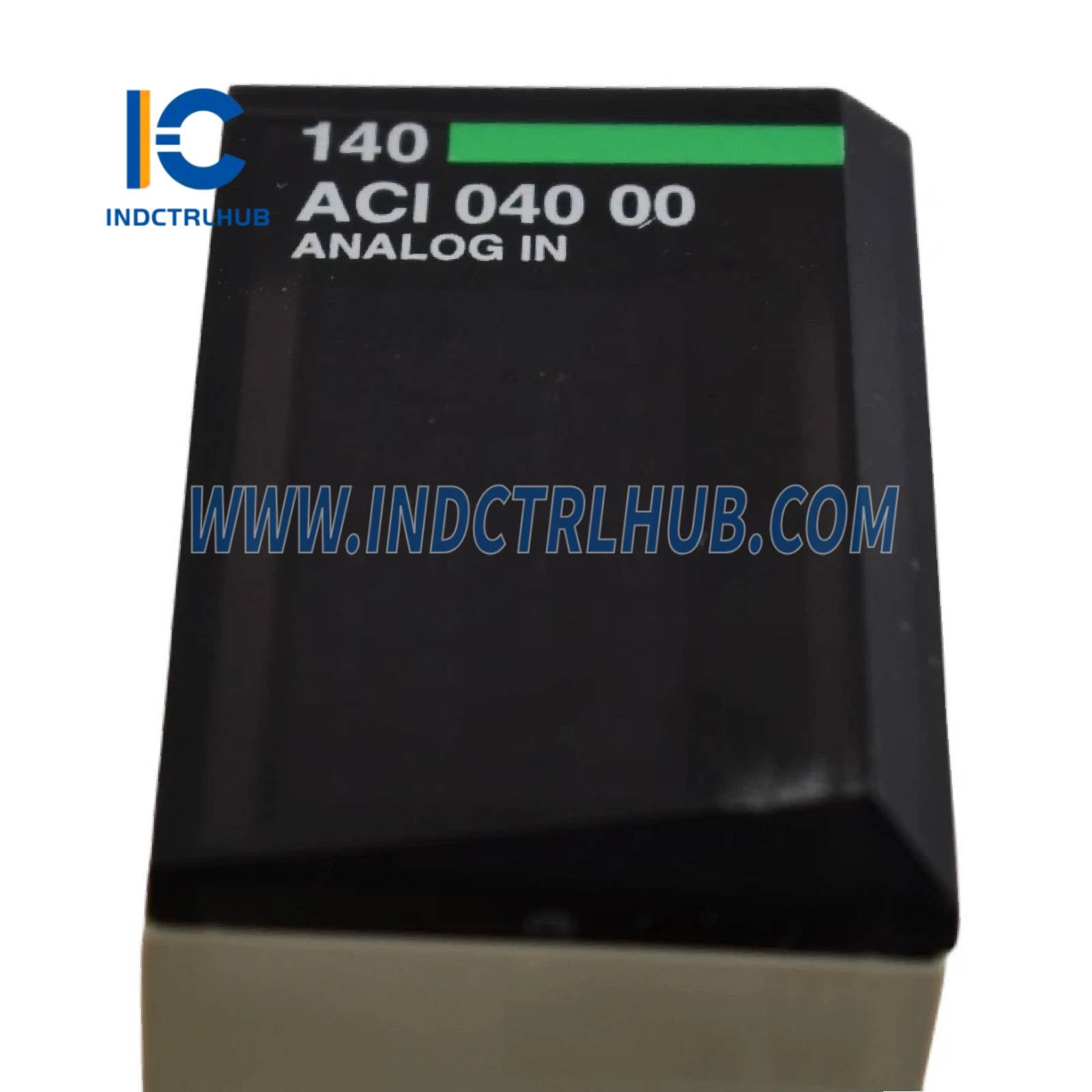

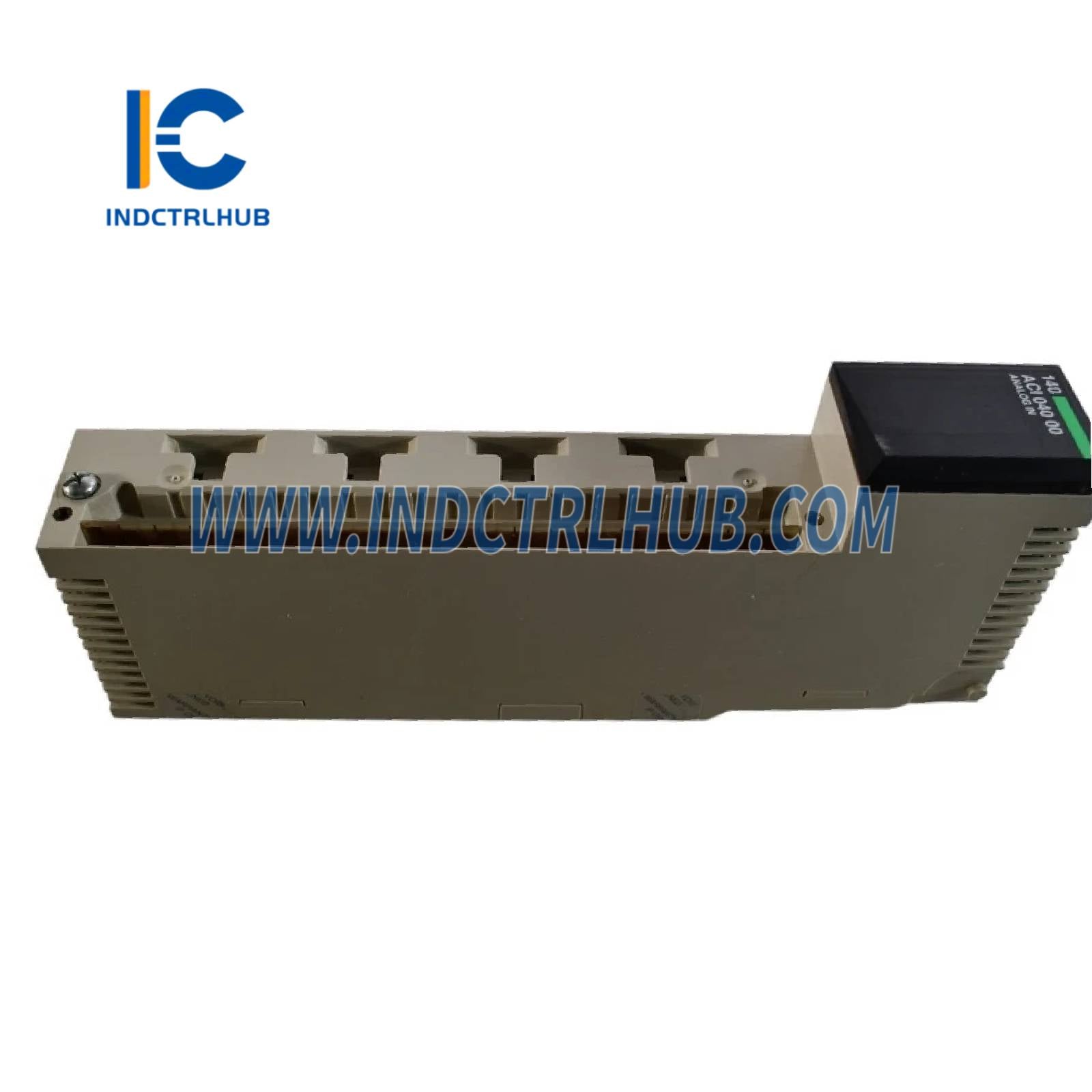

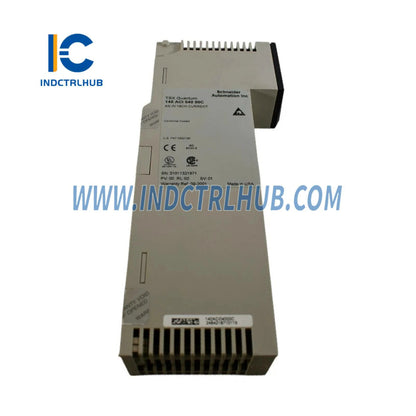

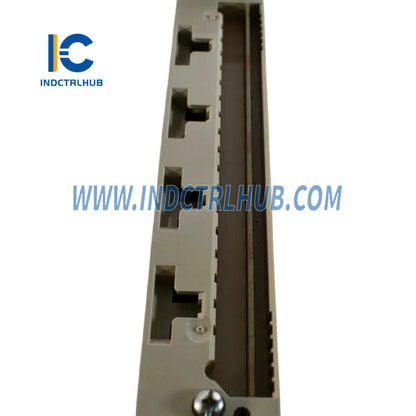

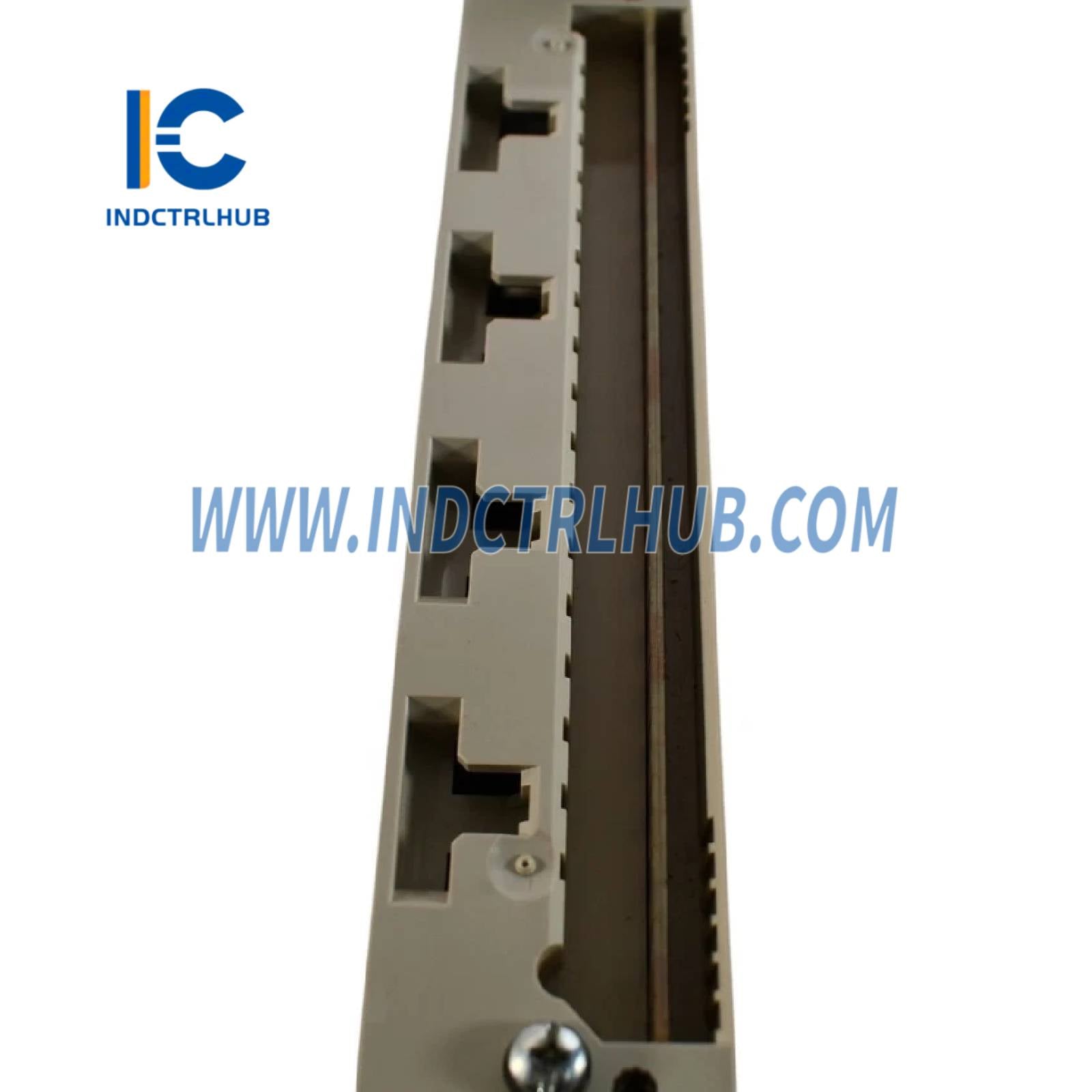

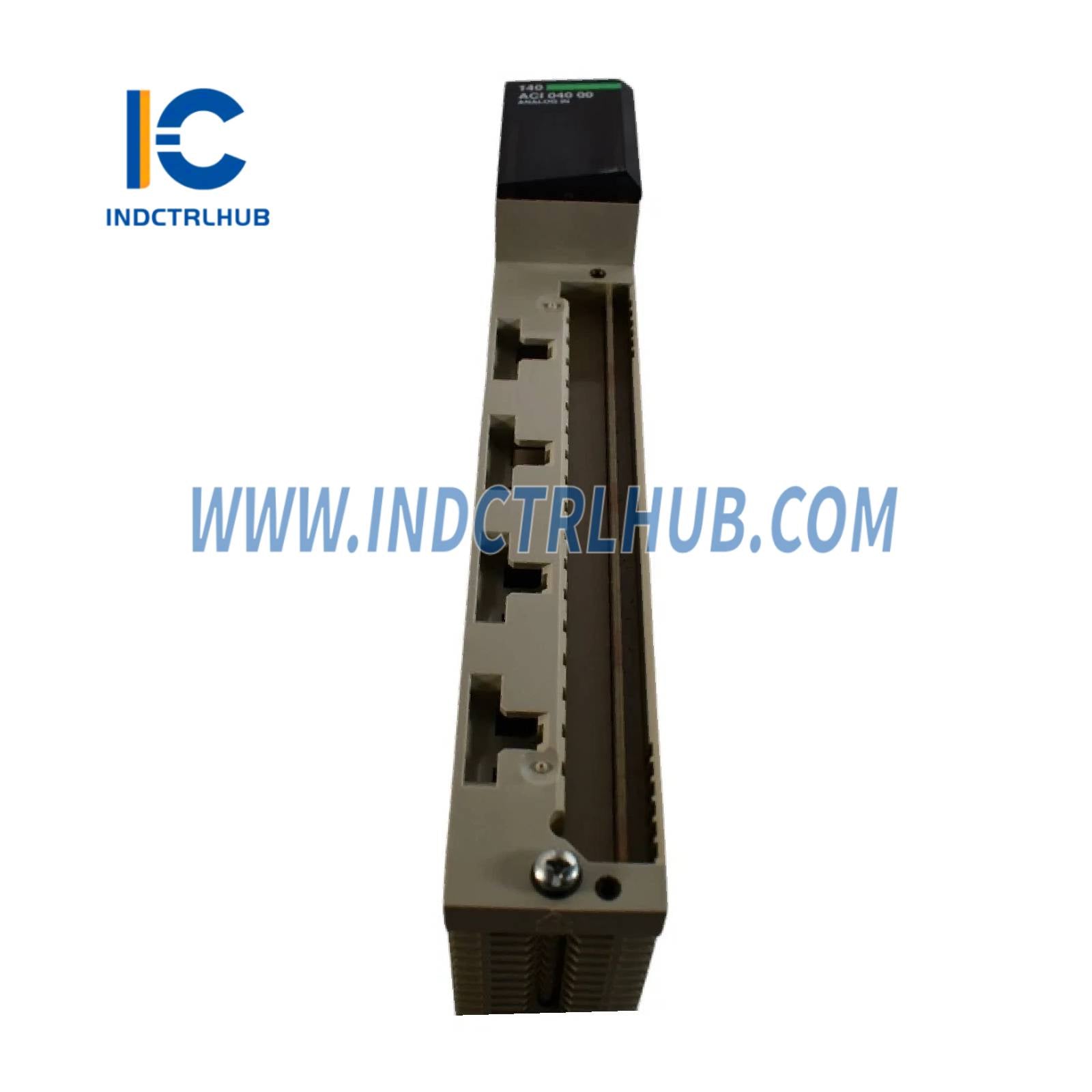

Schneider 140ACI04000C modul za analogni ulaz

Proizvođač

Schneider Electric

Model/Broj dela

140ACI04000C

Opis

Analogni ulazni modul – 16 kanala, višedometni

Opseg

Modicon Quantum automatizaciona platforma

Tip proizvoda

Analogni ulazni modul

Tip ulaza

Diferencijalni

Tip filtera

Jednopolni niskopropusni – 3 dB na 34 Hz ±25%

Broj analognih ulaza

16

Rezolucija

0–16000 brojeva (4–20 mA)

0–20000 brojeva (0–20 mA)

0–25000 brojeva (0–25 mA)

0–4095 brojeva (4–20 mA)

Zahtev za adresiranje

17 ulaznih reči

Apsolutni maksimalni ulaz

30 mA

Ulazni otpor

250 Ohm

Greška tačnosti

±0,125% od pune skale

Greška lineariteta

±12 µA max (4–20 mA)

±6 µA max (0–20/25 mA, 4–20 mA)

Temperaturni drift (tačnost)

≤ ±0,0025% do ±0,0050% od pune skale/°C

Odbacivanje zajedničkog moda

> -90 dB @ 60 Hz

Izolacija (kanali prema magistrali)

1780 V AC tokom 60 s

Vreme osvežavanja

15 ms (2-žična/4-žična)

Detekcija tipa kvara

Prekinut vodič (4–20 mA)

Rasipanje snage

≤ 5 W

Zahtev struje na magistrali

360 mA

Format modula

Standardno

Neto težina

0,3 kg

1 LED dioda

Zelena

Aktivna komunikacija na magistrali

1 LED dioda

Црвена

Spoljni kvar

16 LED dioda

Zelena

Aktivan kanal

16 LED dioda

Црвена

Kvar kanala

Zaštitni tretman

Konformni premaz (Humiseal 1A33)

Radna temperatura

0…60 °C

Temperatura skladištenja

-40…85 °C

Relativna vlažnost

95% bez kondenzacije

Radna visina

≤ 5000 m

Otpornost na EM polje

10 V/m (80–1000 MHz, prema IEC 801-3)

Otpornost na ESD

4 kV kontakt / 8 kV vazduh (prema IEC 801-2)

FM Klasa 1 Divizija 2

UL 508, CSA C22.2 br. 142

CE, cUL

Dimenzije pakovanja (D׊×V)

31.0 × 16.5 × 4.8 cm

Težina pakovanja

450 g
