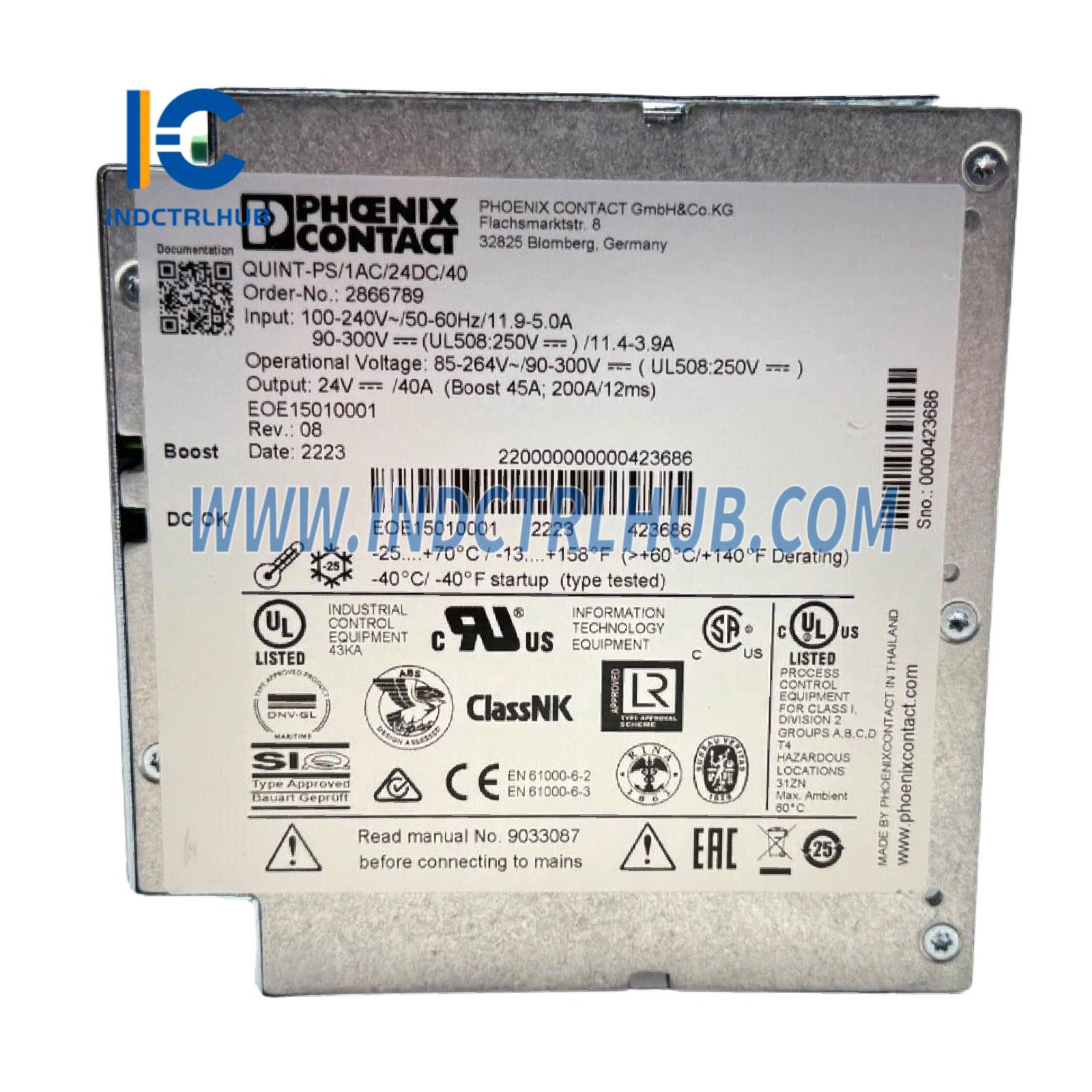

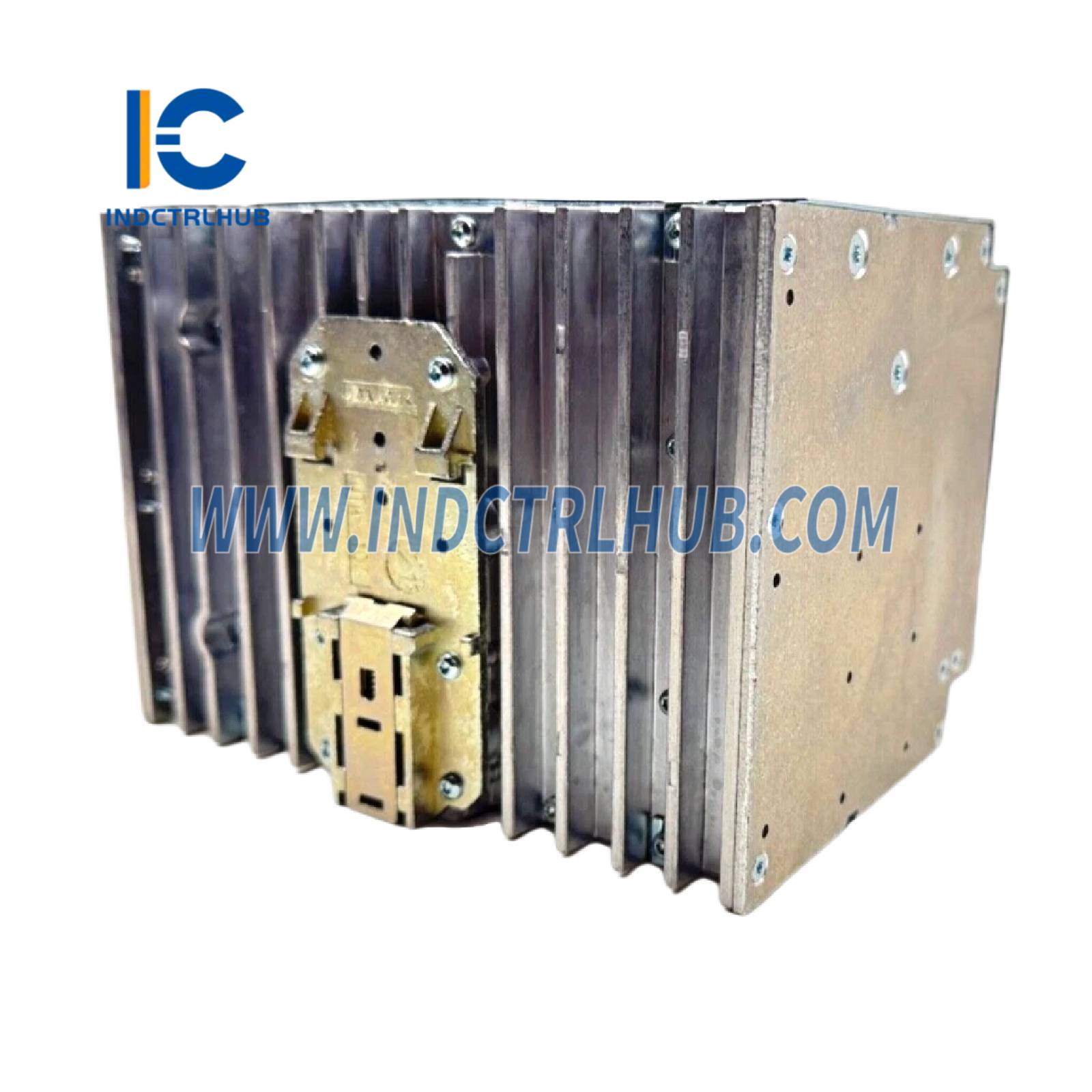

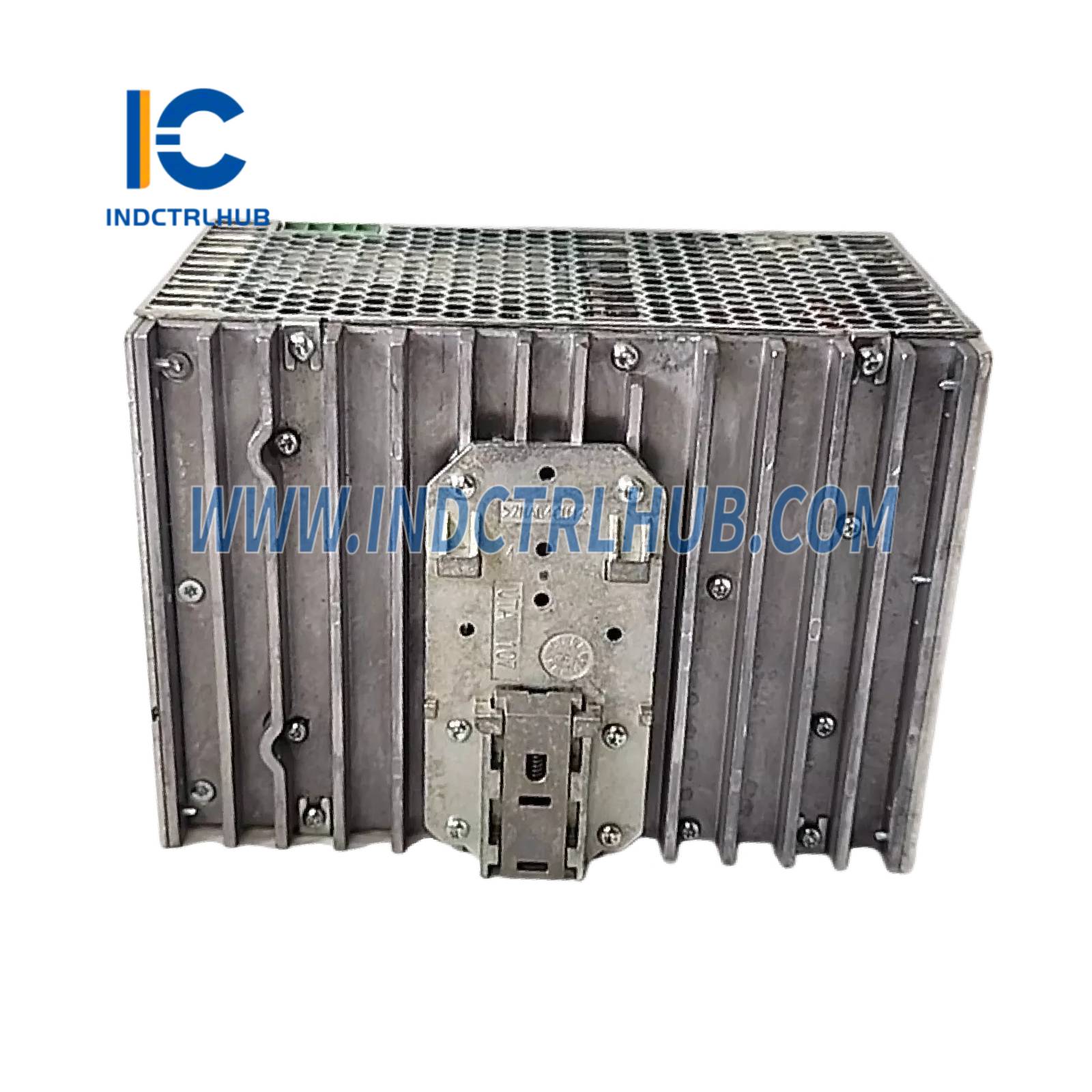

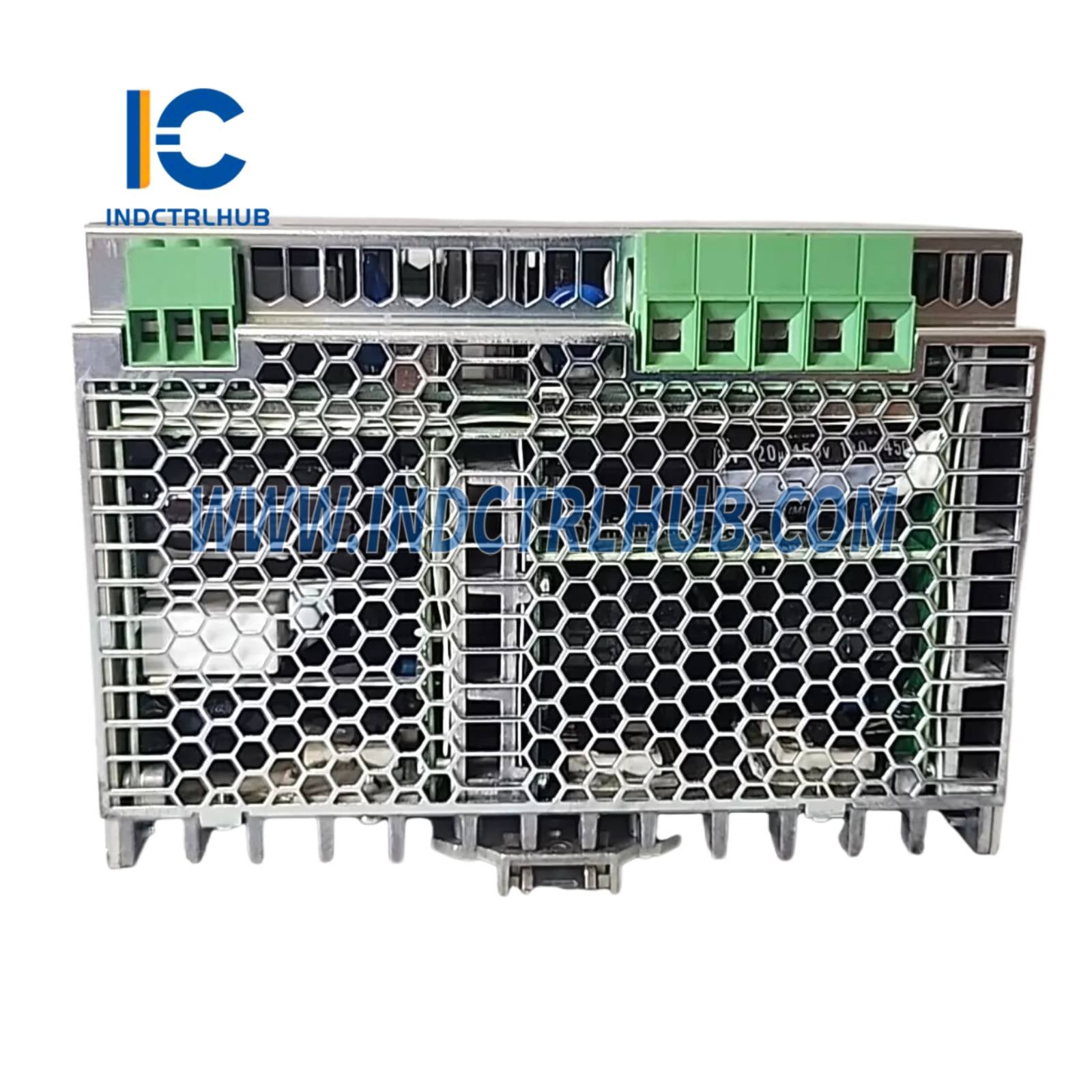

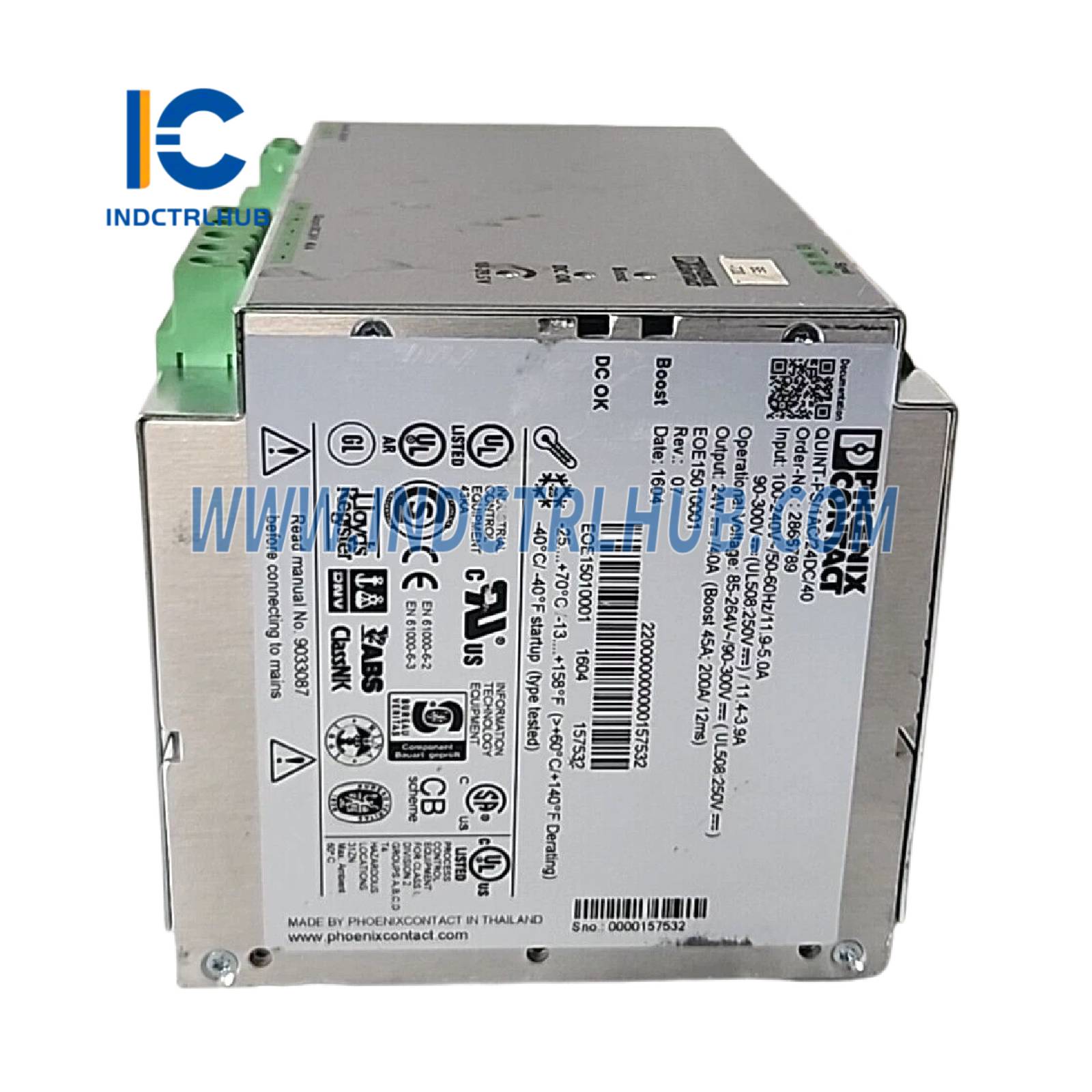

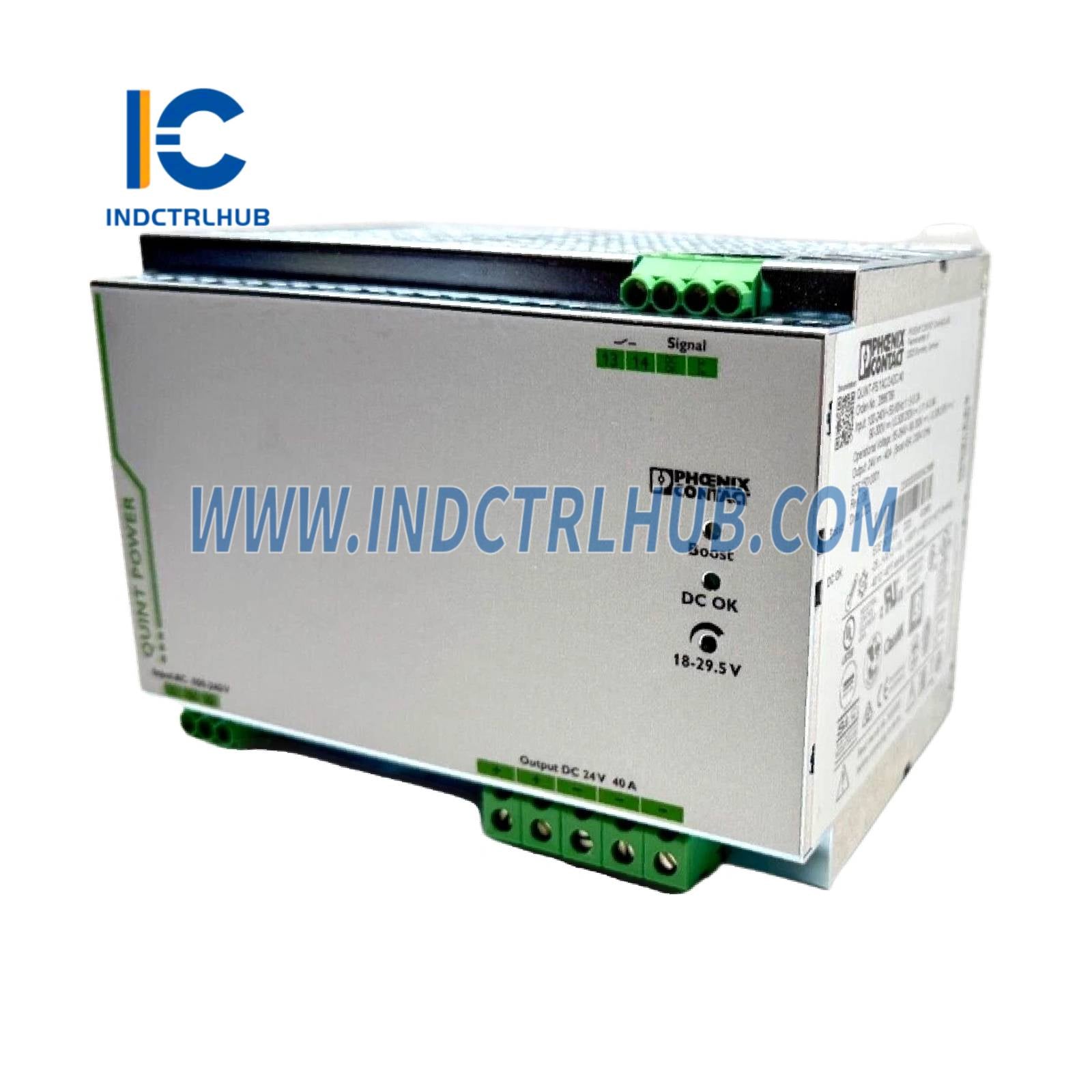

PHOENIX CONTACT QUINT-PS/1AC/24DC/40 Napajanje jedinica

Proizvođač

Emerson

Model/Broj dela

QUINT-PS/1AC/24DC/40

Opis

Napajanje jedinica

Nominalni ulazni napon

100 V AC до 240 V AC

Opseg ulaznog napona

85 V AC до 264 V AC90 V DC до 300 V DC (UL: ≤250 V DC)

Краткотрајни улазни напон

300 V AC

Опсег AC фреквенције

45 Hz до 65 Hz

DC фреквенција

0 Hz

Potrošnja struje

8.8 A (120 V AC)4.6 A (230 V AC)9.5 A (110 V DC)4.7 A (220 V DC)

Ограничење улазног струјног удара

< 15 A (типично)

I²t

< 1.7 A²s

Прелаз при прекиду напајања

> 35 ms (120/230 V AC)

Типично време одзива

< 0.7 с

Zaštita ulaza

Варистор и гасом пуњени прекидач пренапона

Интегрисани улазни осигурач

20 A (спори осигурач, унутрашњи)

Preporučeni spoljašnji osigurači

16 A–20 A (AC: B, C, D, K karakteristike)

Ispuštanje struje na PE

< 3.5 mA

Nominalni izlazni napon

24 V DC ±1%

Opseg izlaznog napona

18 V DC do 29.5 V DC

Izlazna struja

40 A (-25°C do 60°C)45 A (BOOST režim do 40°C)215 A (SFB za 12 ms)

Zaštita od preopterećenja strujom

Iskakanje magnetnog osigurača: B2–B25, C2–C13

Efikasnost

> 92% (pri 230 V AC, nominalno opterećenje)

Vreme porasta

< 0.1 s (od 10% do 90%)

Preostali šum

< 30 mVPP

Paralelni rad

Da (redundancija/povećani kapacitet)

Serijski rad

Da

Zaštita izlaza od prenapona

< 35 V DC

Otpornost na obrnuti napon

Maks 35 V DC

DC OK (Aktivno)

18–24 V DC, ≤ 20 mA (zaštićeno od kratkog spoja), zelena LED

DC OK (plutajući)

Kontakt releja: 30 V AC / 0.5 A 24 V DC / 1 A

Status BOOST režima

LED “BOOST” (žuta) aktivna iznad IN praga

Izolacija (Ulaz/Izlaz)

4 kV AC (tip test), 2 kV AC (rutinski test)

Izolacija (Ulaz/PE)

3.5 kV AC (tip), 2 kV AC (rutinski)

Izolacija (Izlaz/PE)

500 V DC

Stepen zaštite

IP20

Klasa zaštite

I

MTBF

> 530,000 h (40°C), > 900,000 h (25°C)

Kućište

Aluminijumske strane, pocinkovani čelični poklopac (bez hroma)

Dimenzije (standardne)

180 mm (Š) × 130 mm (V) × 125 mm (D)

Dimenzije (okret 90°)

122 mm (Š) × 130 mm (V) × 183 mm (D)

Težina

3,3 kg
