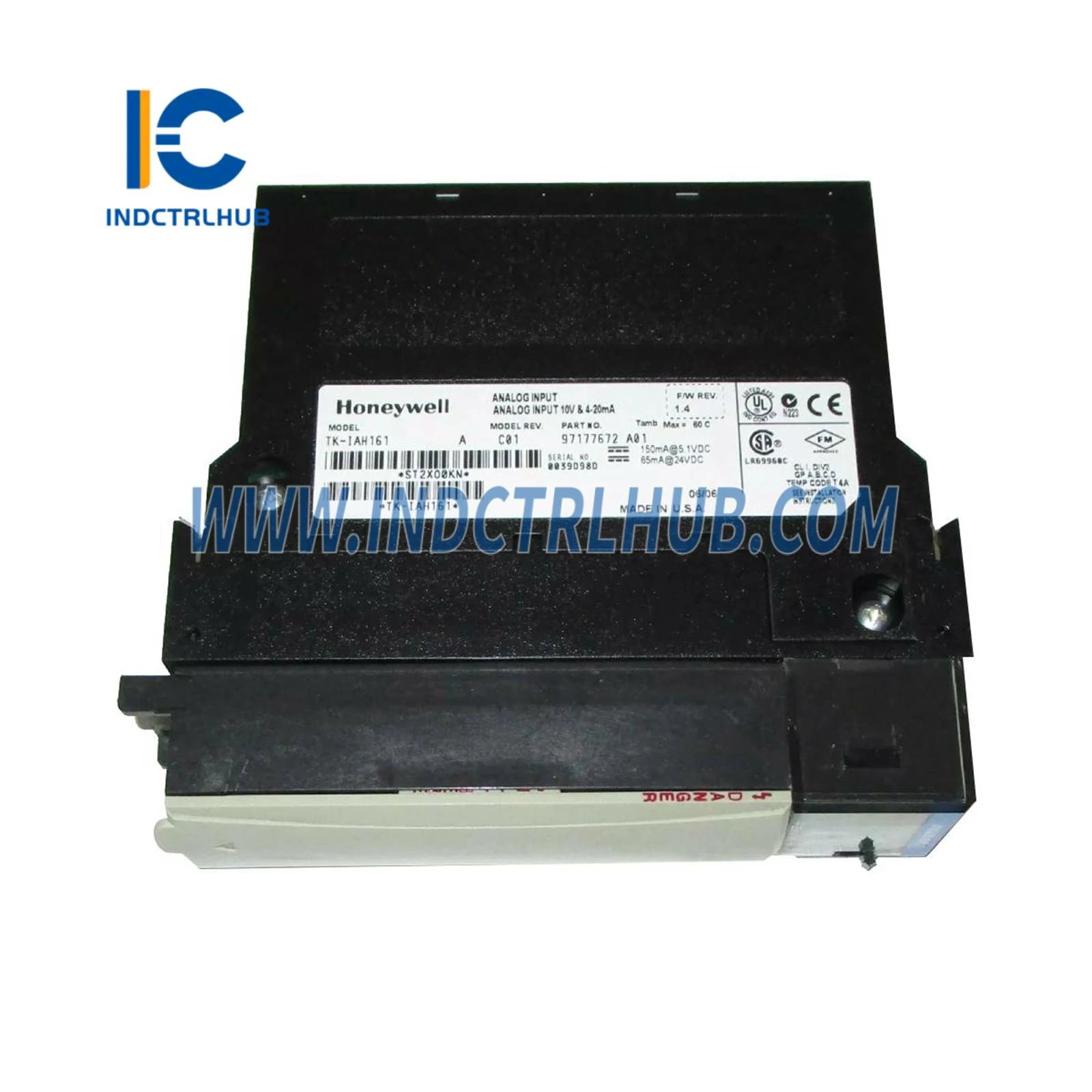

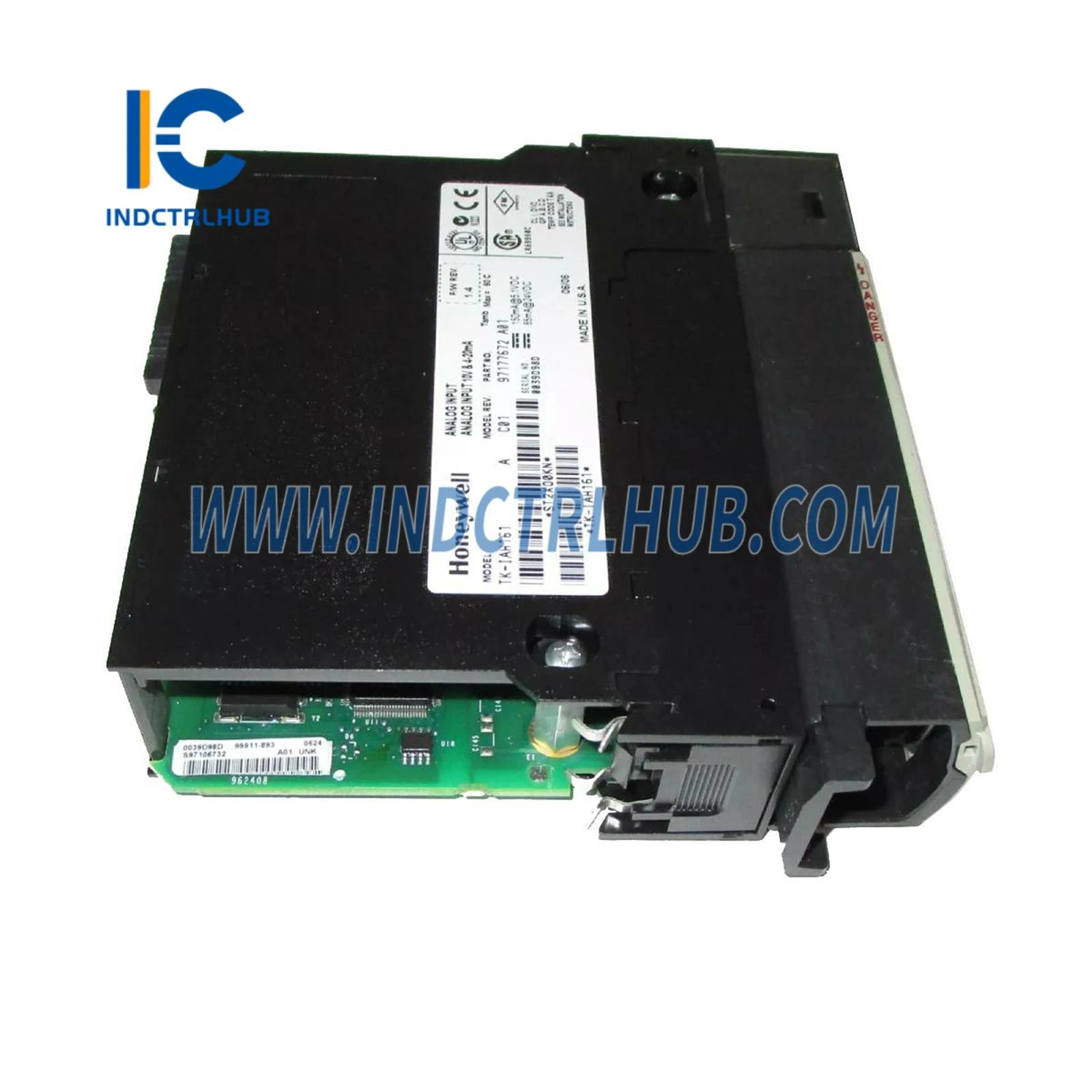

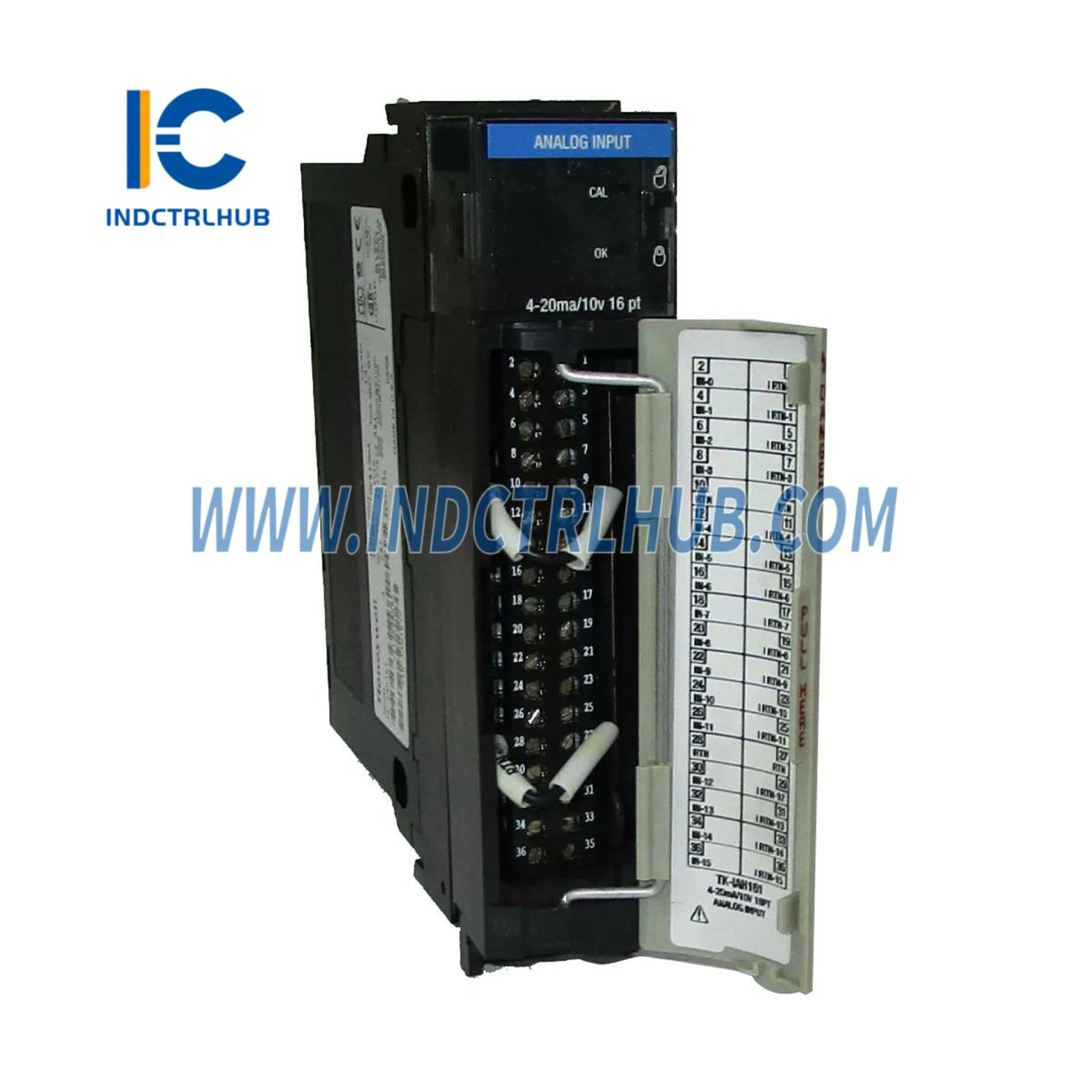

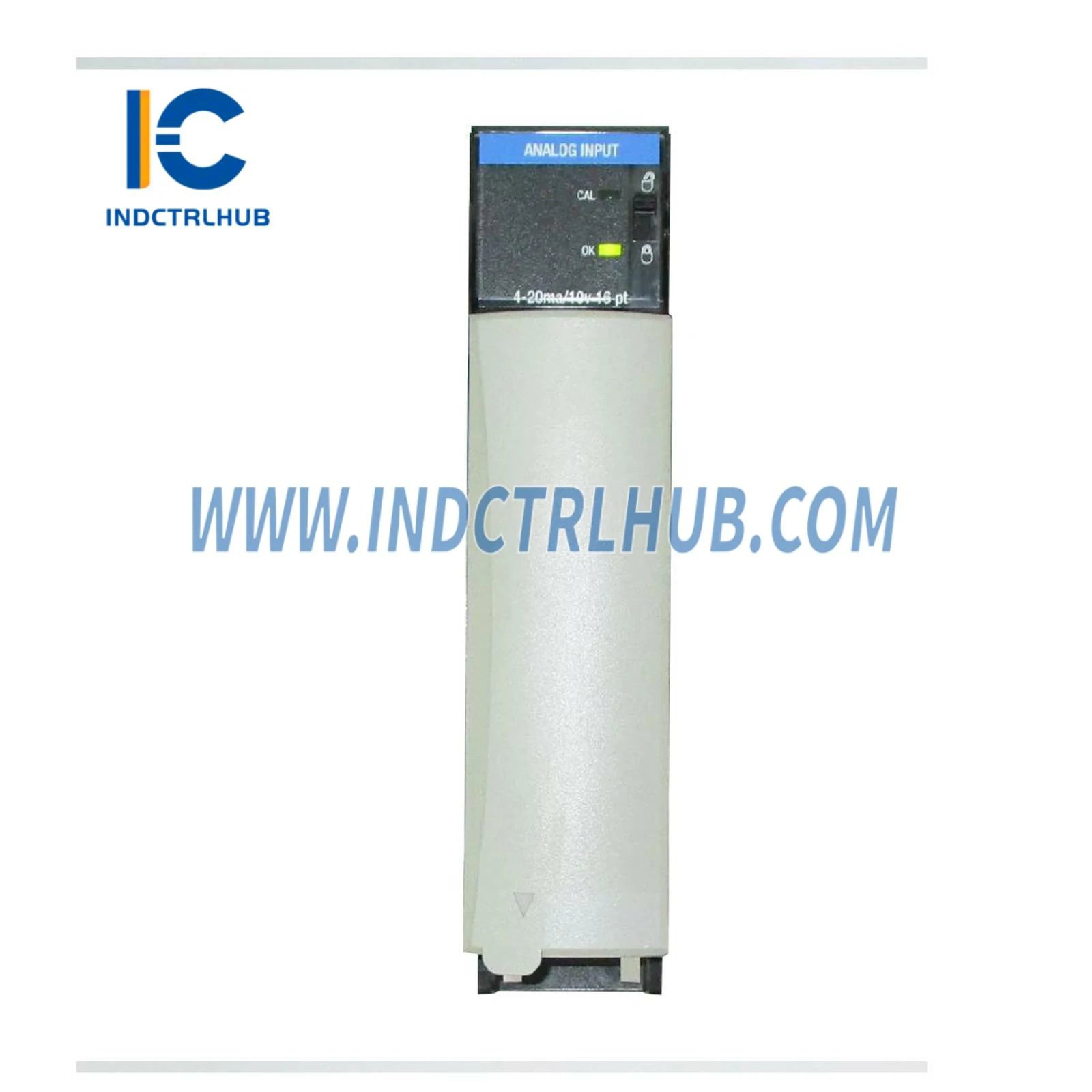

Honeywell TK-IAH161 Modul za analogni ulaz visokog nivoa
Honeywell TK-IAH161 Modul za analogni ulaz visokog nivoa
Manufacturer: Honeywell
Product No.: TK-IAH161
Condition:1000 na skladištu
Product Type: Modul za visokonaponski analogni ulaz
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povraćaj u roku od 30 dana
- Brza dostava
___
Pregled proizvoda
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Honeywell |
|
Model/Broj dela |
TK-IAH161 |
|
Opis |
Modul za analogni ulaz visokog nivoa (16 kanala) |
|
Primena |
Ulazi za napon i struju (10 V i 4_20 mA) |
_
_
___
Tehničke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Broj kanala |
16 |
|
Opsezi ulaza napona |
±10,25 V, 0_10,25 V, 0_5,125 V |
|
Opseg ulaza struje |
0_20,5 mA (koristi interni otpornik od 250 _) |
|
Rezolucija napona |
±10,5 V _ 320 µV0_10,5 V _ 160 µV0_5 V _ 80 µV |
|
Rezolucija struje |
320 nA |
|
Ulazni otpor (napon) |
> 1 M_ |
|
Ulazni otpor (struja) |
249 _ nominalno |
|
Širina kanala |
20 Hz (_3 dB) |
|
Tačnost pri 25 °C |
Napon: ±0,05% opsegaStruja: ±0,15% uklj. otpornik za merenje |
|
Temperaturni drift (offset) |
Napon: < 90 µV/°CStruja: < 360 nA/°C tipično |
|
Temperaturni drift (pojačanje) |
Napon: 15 ppm/°CNapon: 20 ppm/°C |
|
Greška modula (puni temperaturni opseg) |
Napon: 0.1% opsegaStruja: 0.3% opsega |
|
Detekcija prekida kola |
Da; OC detektovan za < 5 s sa indikatorima pune skale |
|
Odbacivanje zajedničkog moda |
100 dB @ 50/60 Hz |
|
Odbacivanje šuma u normalnom modu |
>33 dB @ 50 Hz, >60 dB @ 60 Hz |
|
Zaštita od prenapona |
Napon: 30 VDCStruja: 8 VDC |
|
Otpornost na RFI |
<2% greške na 10 V/m, 27_1000 MHz |
|
Stopa objavljivanja modula |
250 ms |
_
_
__
Električno & Napajanje
|
Parametar |
Specifikacija |
|---|---|
|
Rasipanje snage |
Maksimalno 4.1 W |
|
Struja nazadnog rama |
Pogledajte specifikacije napajanja (strana 46 ref.) |
|
Izolacija (Korisnik do Sistema) |
2550 VDC na 1 sekundu |
_
_
__
Mehanički
|_Konektor__ _ _ _ _ _ _ _ _ __| TC-TBCH, terminalna blok od 36 pozicija |
_
