Product Description
Pregled proizvoda
| Polje | Detalji |
|---|---|

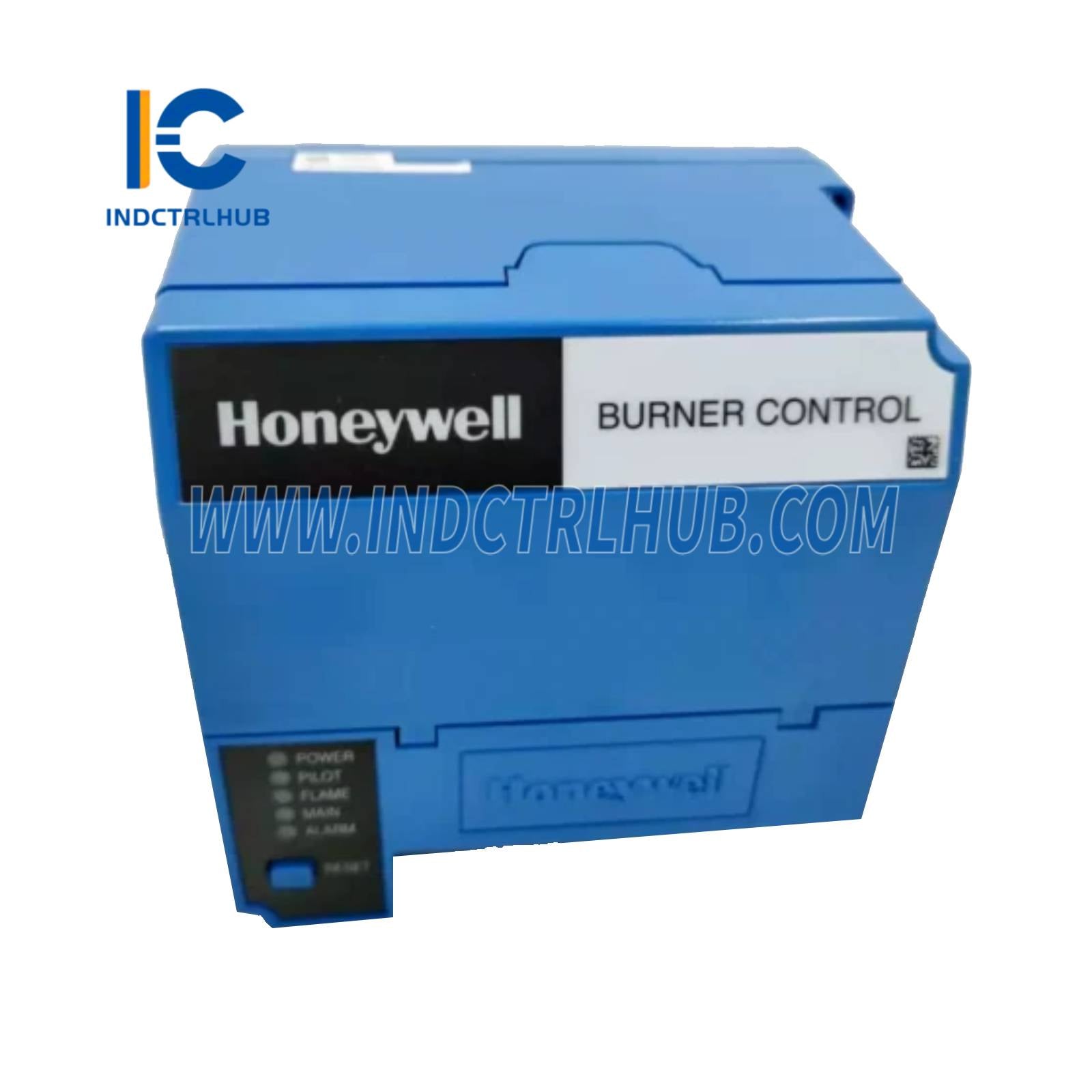

| Proizvođač | Honeywell |
| Broj dela | RM7800L1079 |
| Tip proizvoda | Mikroprocesorska integrisana kontrola gorionika |
| Funkcija | Automatski kontroliše gasne, naftne, ugljene ili kombinovane gorivne aplikacije sa jednim gorionikom |

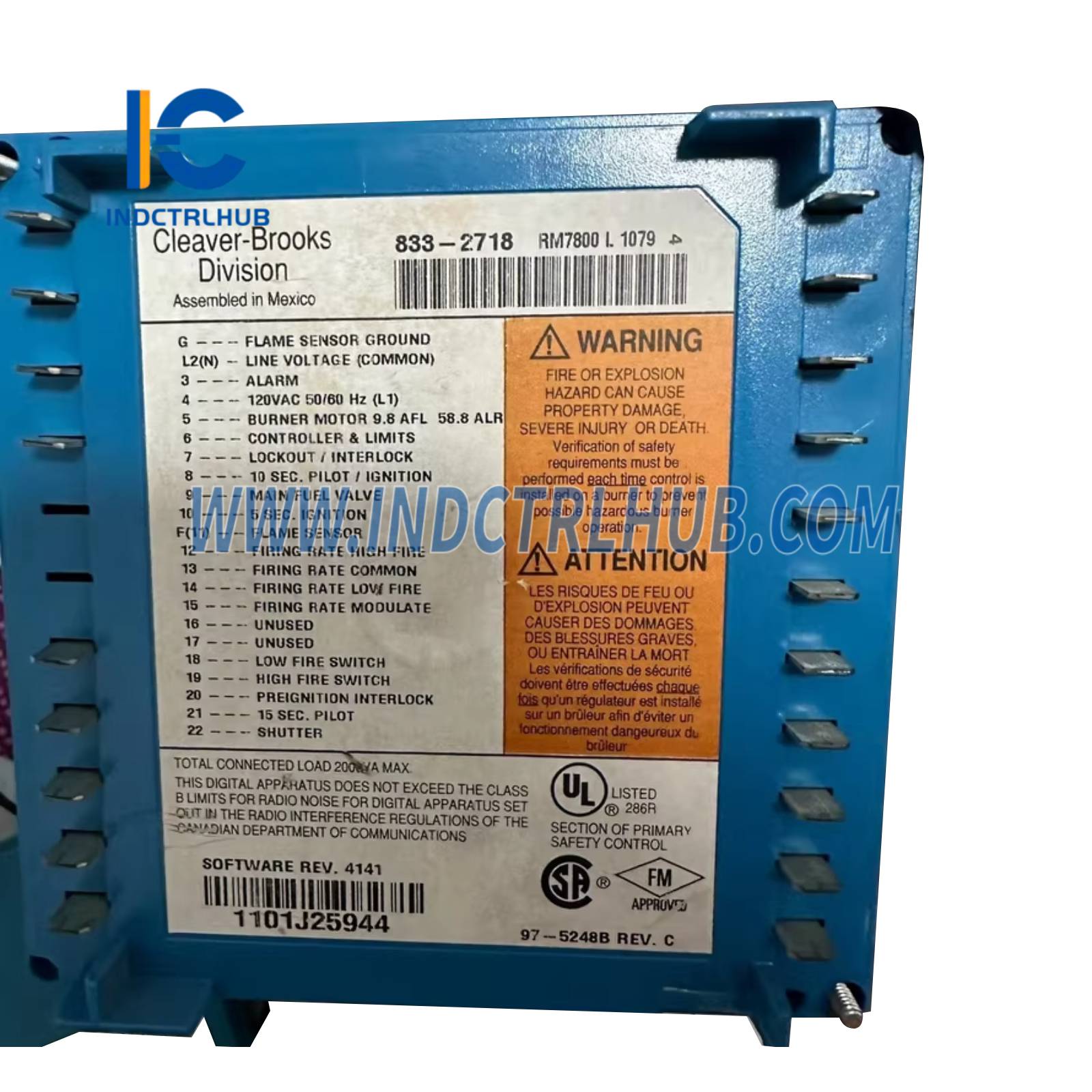

| Kompatibilnost sistema | Označeno od strane Cleaver-Brooks (CB780, 833-2718); integriše se sa S7800A1142 modulom tastature i displeja |
| Status | Proizvođač je obustavio proizvodnju |
Funkcionalne specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Tip kontrole | Automatska kontrola programa sa niskim-srednjim-niskim plamenom i dokazanom niskom purgom plamena |
| Period uspostavljanja plamena | Pilot: 4 ili 10 sekundi (izborno); Glavni: 10 ili 15 sekundi (izborno) |
| Vreme pročišćavanja | 30 sekundi |
| Međuspojke | Predpaljenje, blokada, međusobna blokada visokog i niskog plamena |
| Tip pilota | Prekinuto |
| Bezbednosne karakteristike | Nadzor plamena, sekvenciranje gorionika, dijagnostika sistema, sigurnosno isključivanje |
| Dijagnostika | Mikroprocesorski zasnovano sa izveštavanjem o kodovima grešaka preko S7800A1142 ekrana |
| Konfiguracija | Programabilno putem S7800A modula sa tastaturom i ekranom |
| Kompatibilnost | Podržava različite senzore plamena (npr. UV, IR, plamena elektroda) |
Električne specifikacije
| Parametar | Specifikacija |
|---|---|
| Ulazni napon | 120 VAC, 50/60 Hz |
| Potrošnja energije | Tipično 10 W |
| Vreme odziva na nestanak plamena | 0,8 ili 3 sekunde (u zavisnosti od pojačivača plamena) |
| Izlazni releji | Kontrole za pilot, glavni ventil goriva, paljenje i motor puhala |
Specifikacije okoline
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | -40°C do 60°C (-40°F do 140°F) |
| Temperatura skladištenja | -40°C do 66°C (-40°F do 150°F) |
| Relativna vlažnost | Radni uslovi: 0% do 90% bez kondenzacije |
Fizičke specifikacije
| Parametar | Specifikacija |
|---|---|
| Montaža | Montira se na Q7800 podnožje |
| Dimenzije | 5 x 5 x 5,25 inča (127 x 127 x 133 mm, sa podnožjem) |
| Težina | 1,8 lb (0,82 kg, približno) |
| Indikatori statusa | LED diode za status napajanja, plamena i alarma |
