Product Description
Pregled proizvoda
| Polje | Detalji |
|---|---|
| Proizvođač | MTL Instruments (Eaton) |

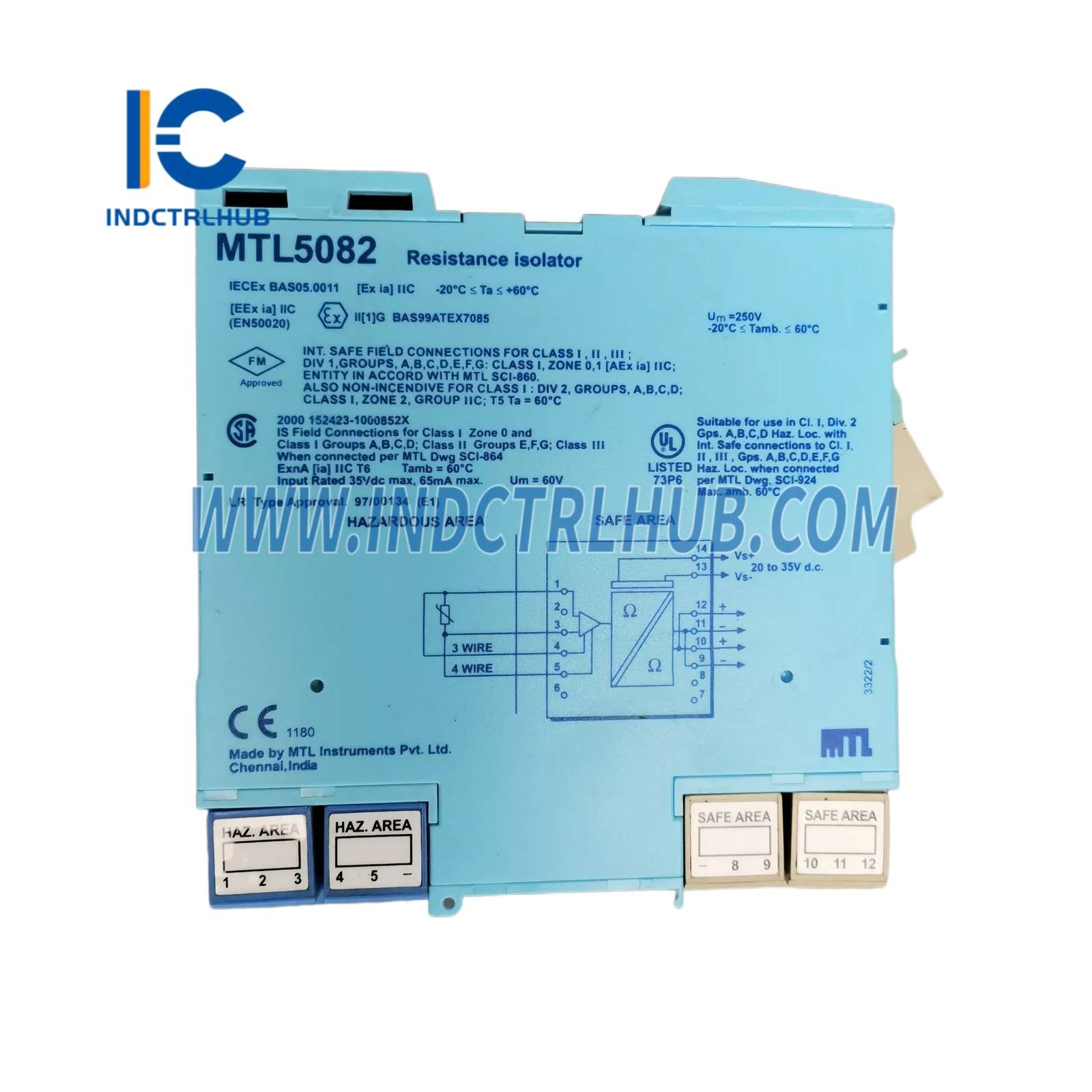

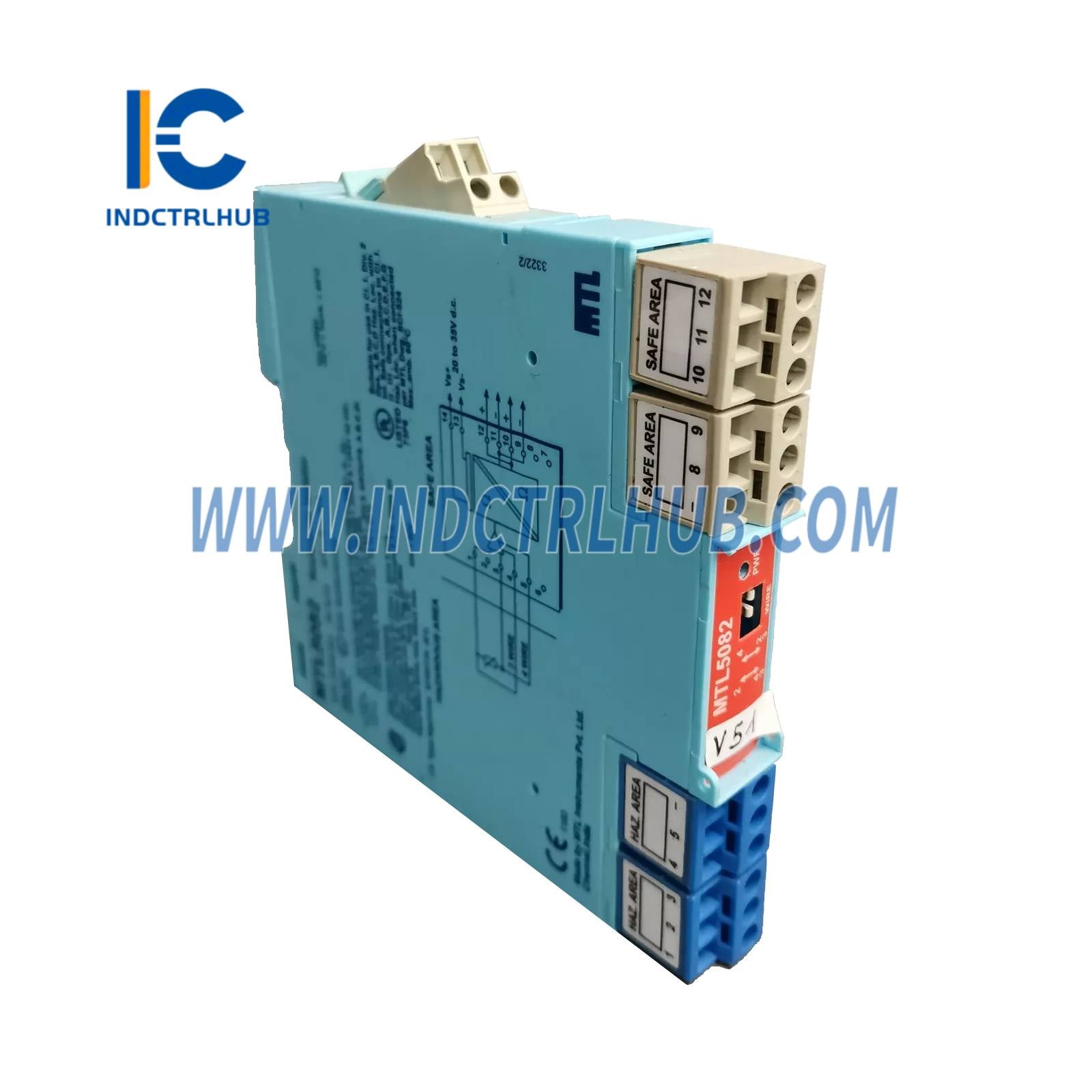

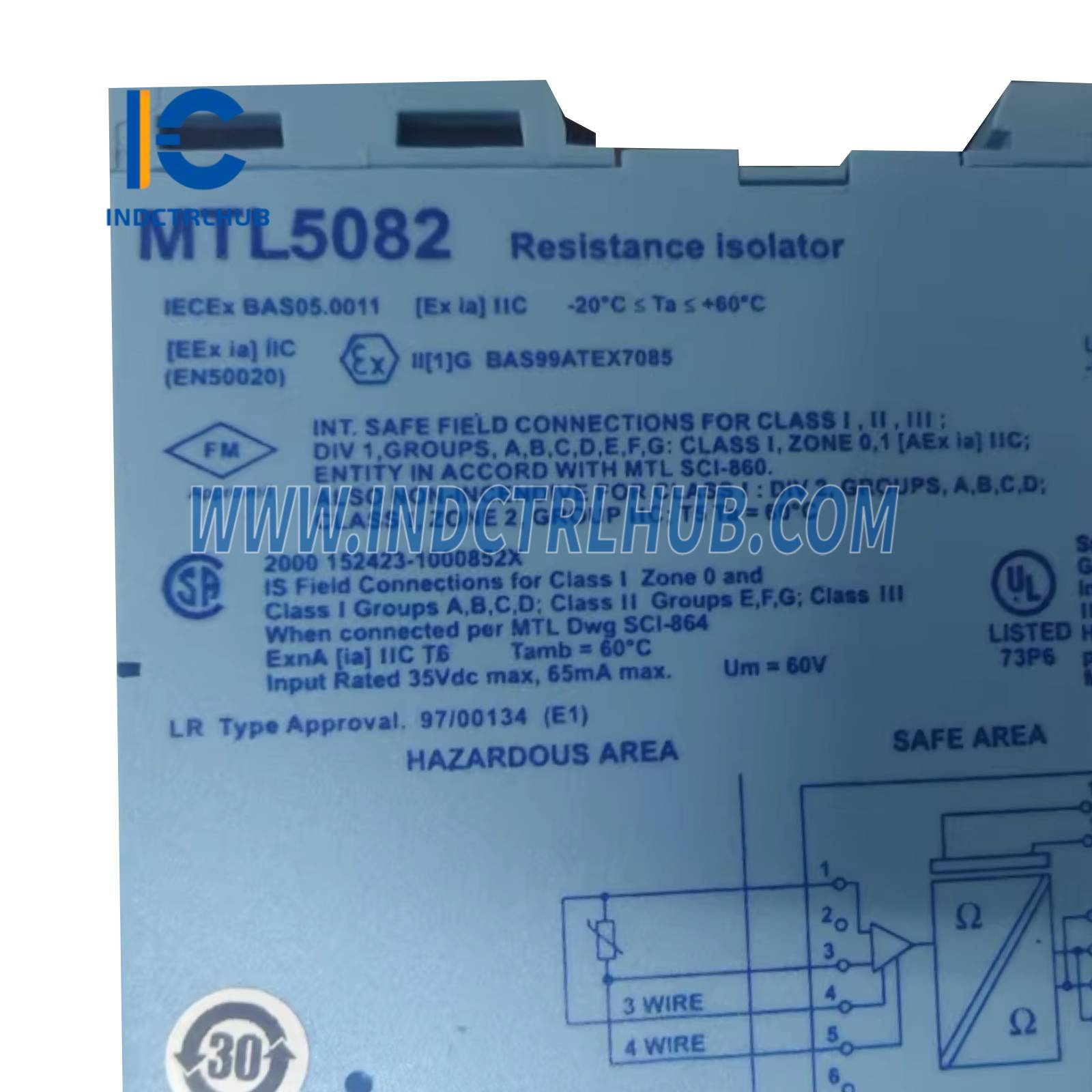

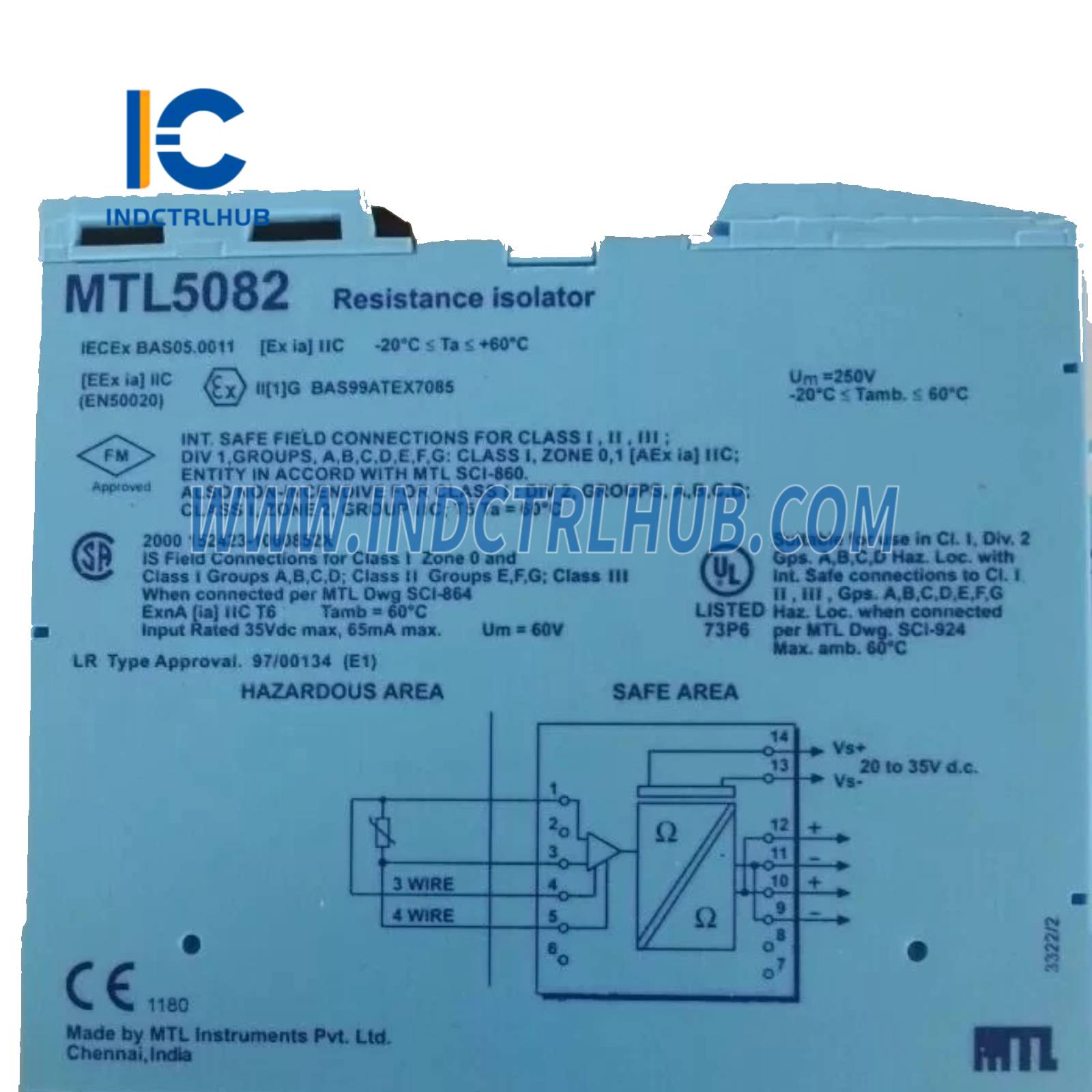

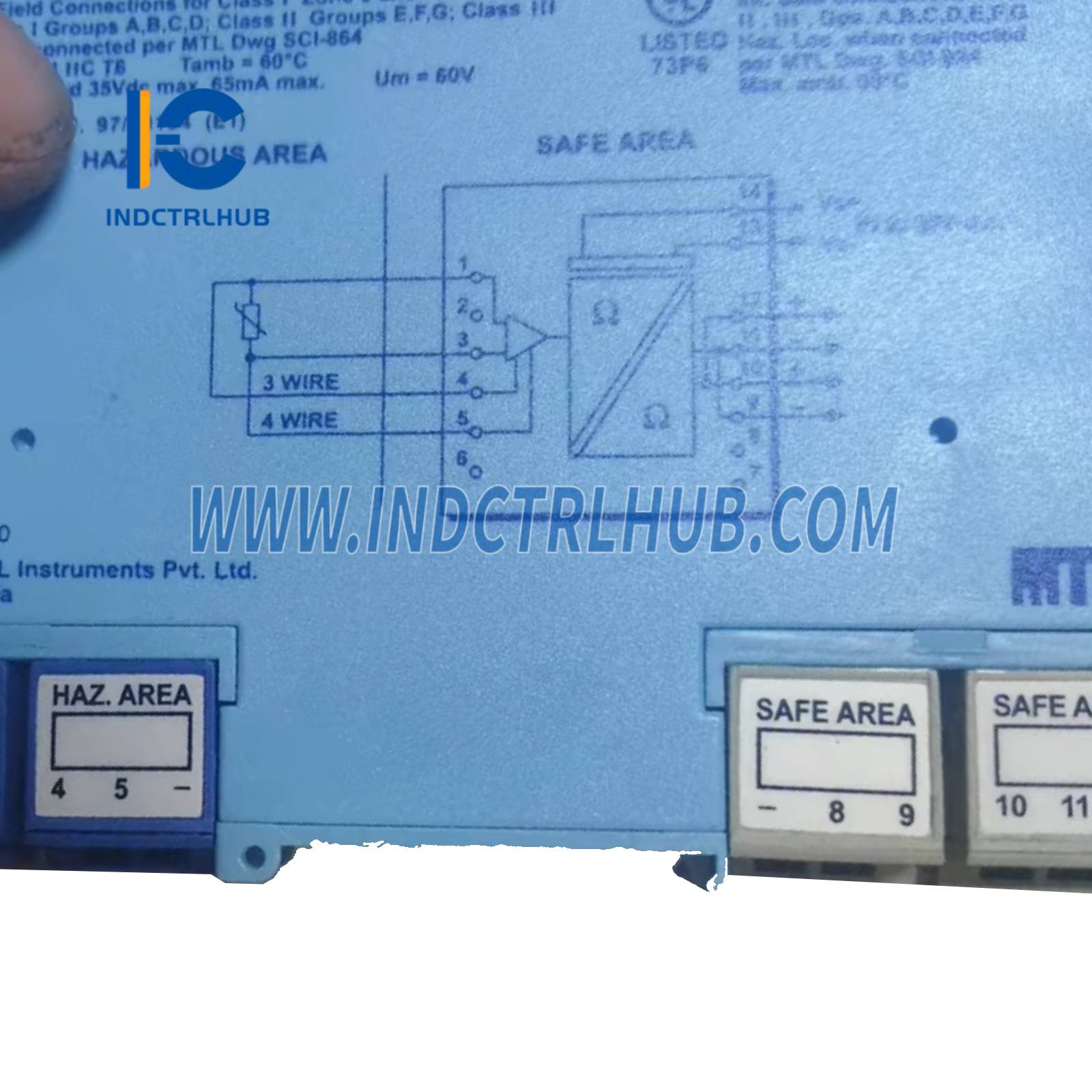

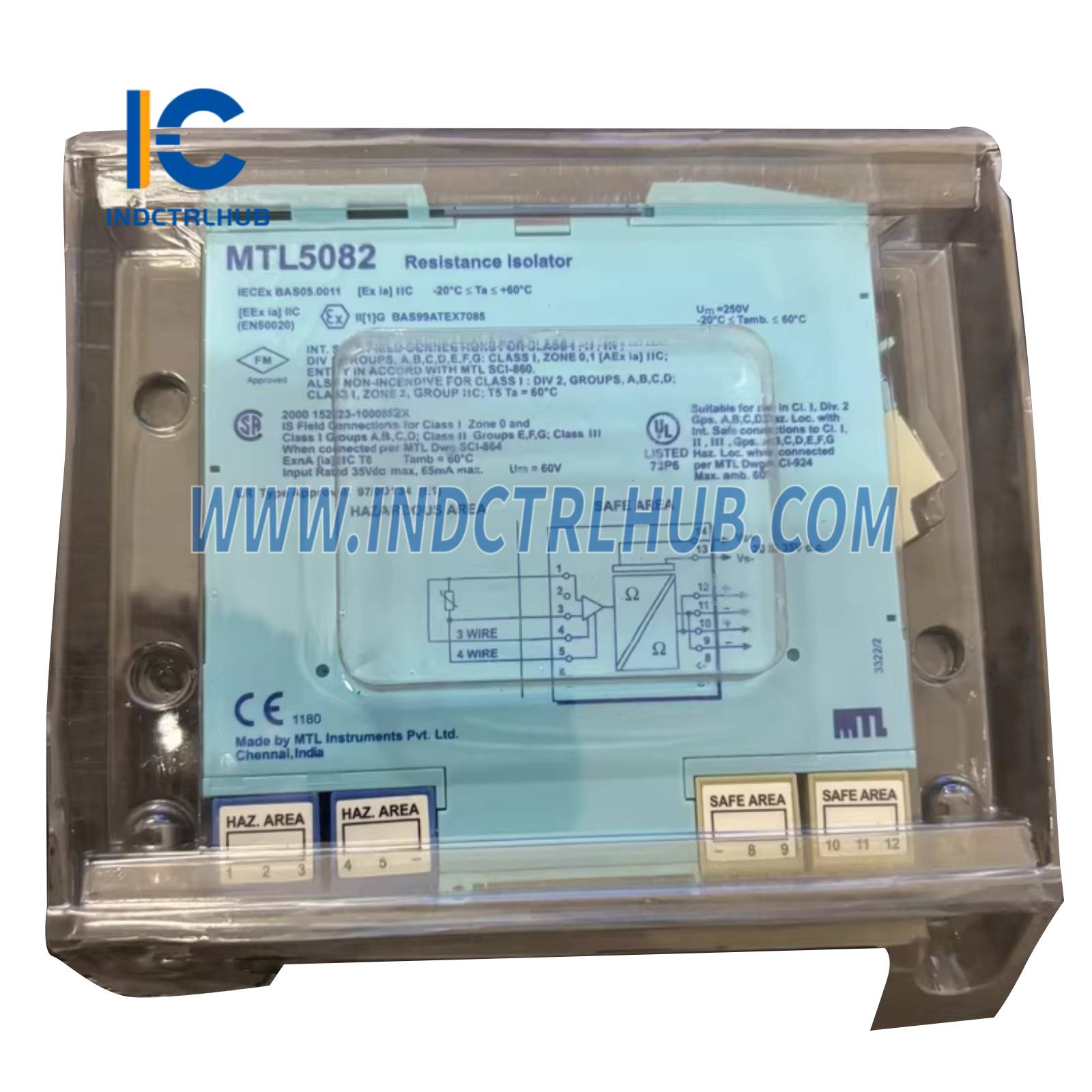

| Broj dela | MTL 5082 |
| Tip proizvoda | Izolator otpornosti za Safety Manager sistem |
| Funkcija | Povezuje 2-, 3- ili 4-žične RTD senzore (npr. Pt100) u opasnim zonama |
| Kompatibilnost sistema | Safety Manager, Experion PKS, Honeywell TPS, drugi industrijski sistemi |
| Status zamene | Prekinuto, zamenjeno modelom MTL 5582B |
Funkcionalne specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Tip ulaza | 2-, 3- ili 4-žični RTD (npr. Pt100), klizni otpornik ili signali otpornosti |
| Tip izlaza | 4-20 mA analogni izlaz |
| Broj kanala | Jedan kanal |
| Безбедносна интегритет | Pogodno za SIL 2 aplikacije prema IEC 61508 |
| Izolacija | Galvanska izolacija između ulaza, izlaza i napajanja |
| Dijagnostika | Podržava detekciju kvara linije za prekid ili kratki spoj |
| Mesto montaže | Sigurna zona, interfejsi sa uređajima na terenu u opasnim zonama (Zona 0, 1, 2) |
| Sertifikacija | Unutrašnje bezbedan za priključke u opasnim zonama (ATEX, FM, CSA) |
Električne specifikacije
| Parametar | Specifikacija |
|---|---|
| Ulazni signal | Otpornost: 0-400 Ω (tipično za Pt100 RTD) |
| Izlazni signal | 4-20 mA (proporcionalno ulazu otpornosti) |
| Napajanje | 20-35 VDC |
| Potrošnja energije | Tipično 1,2 W |
| Izolacioni napon | 250 V AC između ulaza/izlaza i napajanja |
| Tačnost | ±0,1% od opsega |
| Temperaturni koeficijent | ±0,01% po °C |
Specifikacije okoline
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | -20°C do 60°C (-4°F do 140°F) |
| Temperatura skladištenja | -40°C do 80°C (-40°F do 176°F) |
| Relativna vlažnost | Radni uslovi: 5% do 95% bez kondenzacije |
Fizičke specifikacije
| Parametar | Specifikacija |
|---|---|
| Montaža | Montaža na DIN šinu |
| Dimenzije | 104,8 x 16,3 x 114 mm (V x Š x D) |
| Težina | 150 g |
| Ožičenje | Vijčani priključci za ulaz, izlaz i napajanje |
