Product Description
Pregled proizvoda

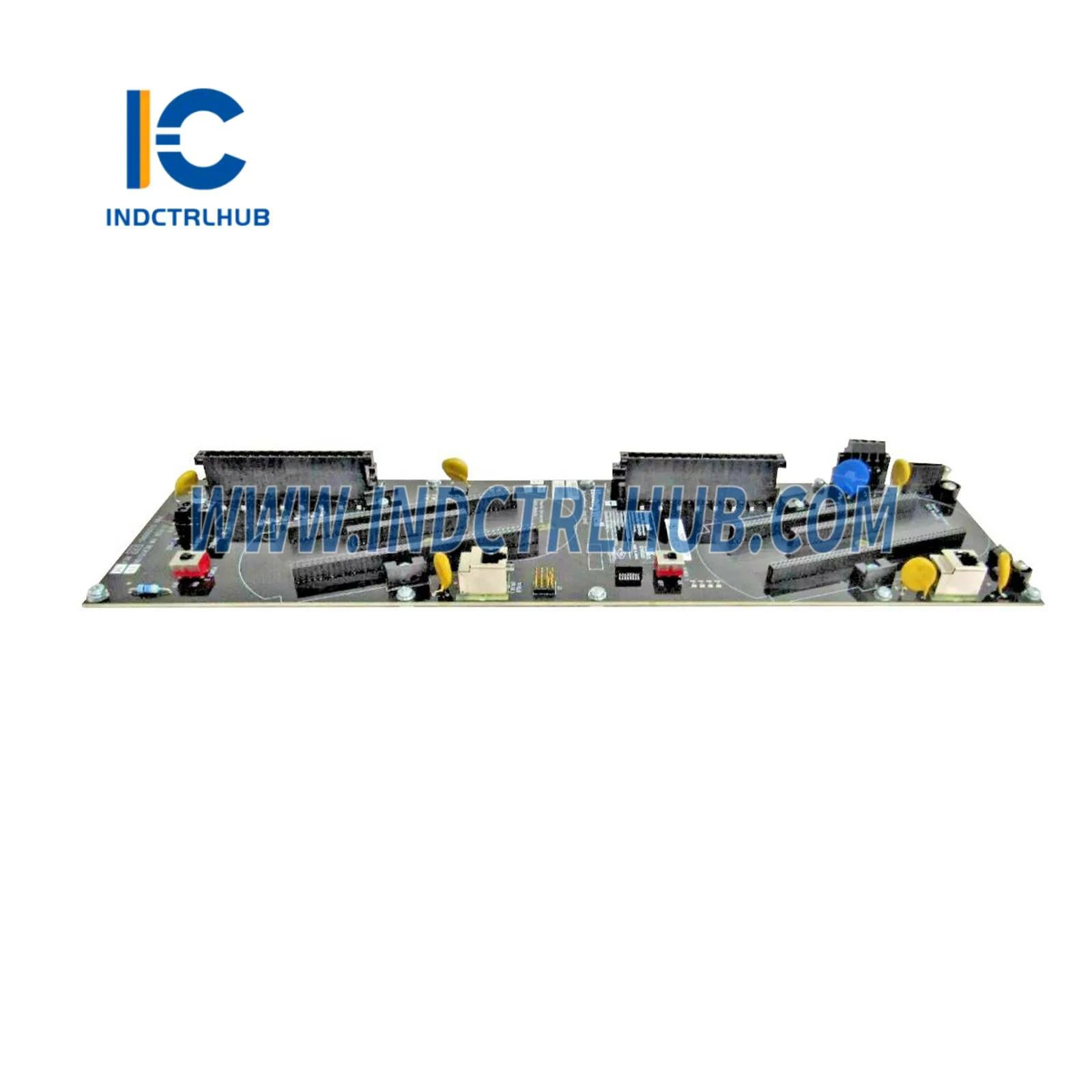

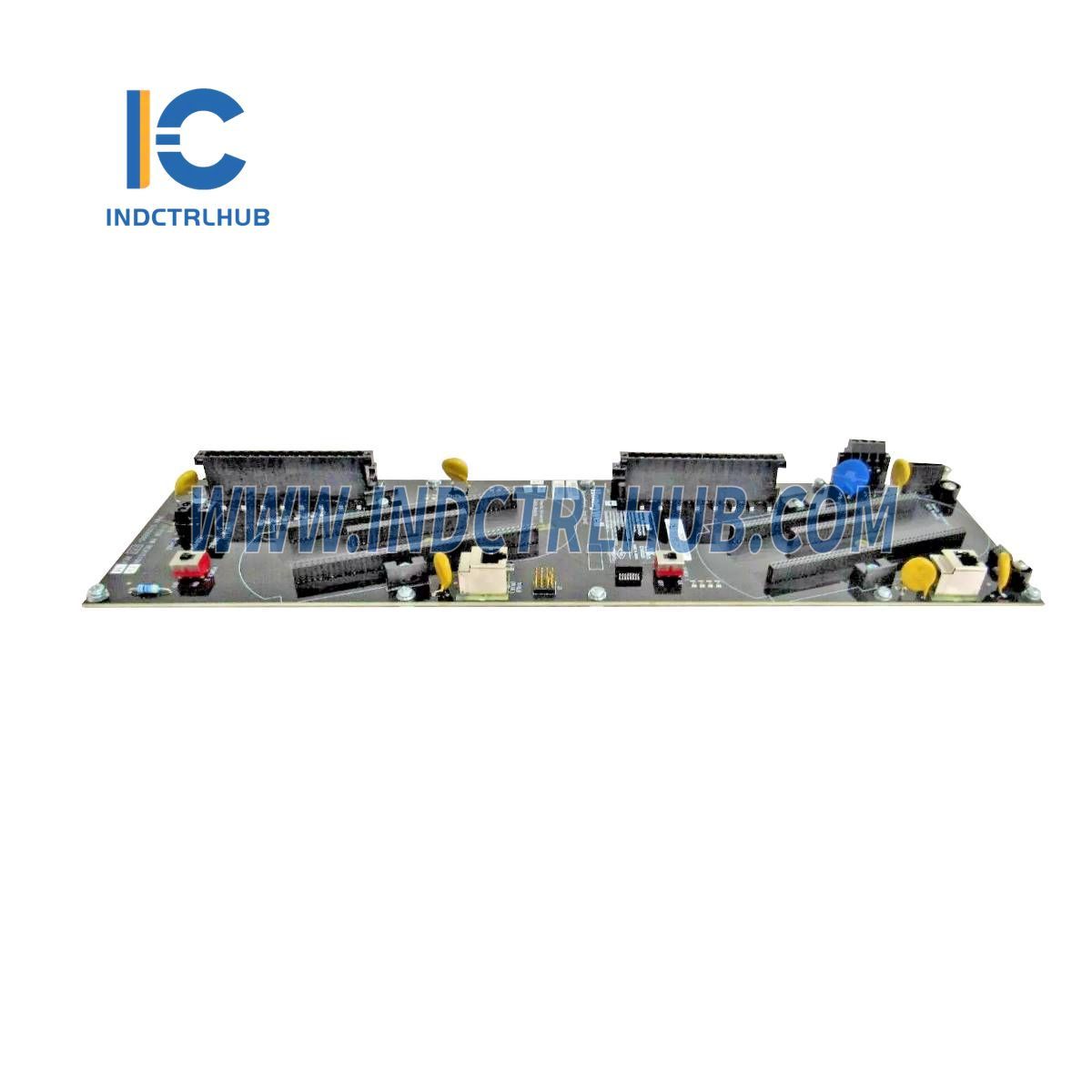

Honeywell IOTA-R24 FC-RUSIO-3224 Redundant IO Termination Assembly (IOTA) je ključna komponenta dizajnirana da podrži redundantni par RUSIO-3224 ili RUSLS-3224 I/O modula unutar Honeywell-ovih industrijskih kontrolnih sistema, kao što su Safety Manager ili Experion platforme. Ovaj sklop obezbeđuje pouzdano terminiranje signala i distribuciju napajanja za redundantne I/O konfiguracije, sa robusnim tolerancijama na uslove okoline, više tipova konekcija i sertifikatima CE, UL i TUV. Fizički i šematski detalji su navedeni na Slikama 1 i 2 originalne dokumentacije.
Opšti opis
- IOTA-R24 sklop omogućava upotrebu redundantnog seta RUSIO-3224 ili RUSLS-3224 modula.
- Za fizičke i šematske prikaze, pogledajte Slike 1 i 2.
Tehničke informacije
| Parametar | Specifikacije |
|---|---|
| Proizvođač | Honeywell |
| Model/Broj dela | IOTA-R24 FC-RUSIO-3224 |
| Opis | Skup završetaka redundantnog IO |
| Opšti broj tipa | FC-IOTA-R24 |
| Ekološki | |
| Radna temperatura | -40°C do +70°C (-40°F do +158°F) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Relativna vlažnost | 10% do 95% (bez kondenzacije) |
| Zagađenje | Stepen zagađenja 2 ili bolji |
| Sertifikati | CE, UL, TUV |
| Snaga | |
| Napon napajanja | 24 V DC (-15% do +30%, 20,4 V do 31,2 V) |
| Napajanje opterećenja | Maks. 10 A |
| Zaštita od obrnute polariteta | Paralelna dioda (pregoreva osigurač) |
| V+ pinovi (CN3) | Maks. struja: 1 A (ukupno sa četiri CN3 pina) Maks. pad napona: < 1.5 V (pri 0.7 A) Maks. obrnuti napon: 36 V |
| Osigurač | |
| Nazivna vrednost osigurača | 15 A |
| Dimenzije osigurača | Oštrica 5 x 19 mm |
| Nazivni napon AC | - |
| Nazivni napon DC | 32 V |
| Proizvođač | Littelfuse |
| Broj dela proizvođača | 0287015.PXS |
| Konekcije | |
| 24V napajanje | 2 x M4 (na napojnu šinu nosača) |
| Zemlja | 10 x M3.5 (na metal nosača) |
| Ethernet | RJ-45 |
| IO (CN1 i CN2) | Weidmuller: BLZ 5.08/16/90F SN SW |
| V+ (CN3) | Weidmuller: BLZ 5.08/4/90F SN SW |
| Vijčani priključci (CN1, CN2, CN3) | Maks. veličina žice: 0.50-2.50 mm² Dužina skidanja izolacije: 7 mm Moment zatezanja: 0.5 Nm (0.37 ft-lb) |
| Fizički podaci | |
| Dimenzije (V׊×D) | 64 x 120.7 x 443.2 mm (2.52 x 4.75 x 17.45 in) |
| Težina | 0.57 kg (1.26 lb) |
Specifična konfiguracija
- Model/Broj dela: IOTA-R24 FC-RUSIO-3224
- Detalji konfiguracije:
- Nema dodatnih sufiksa ili kodova opcija navedenih osim broja modela, što ukazuje na standardnu konfiguraciju
