Product Description
Pregled proizvoda
|
Kategorija |
Detalji |
|---|---|
|
Proizvođač |
Honeywell |
|
Model/Broj dela |

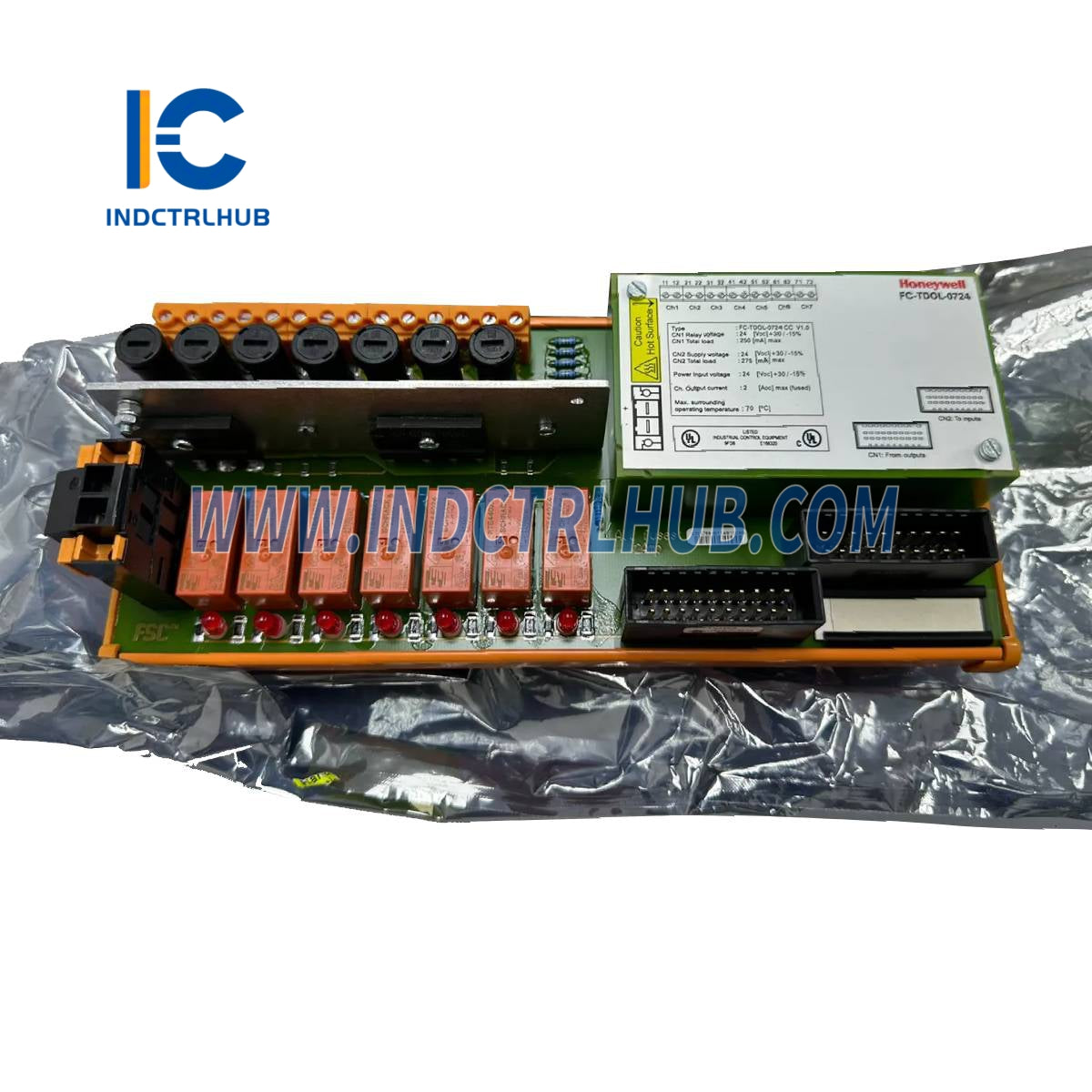

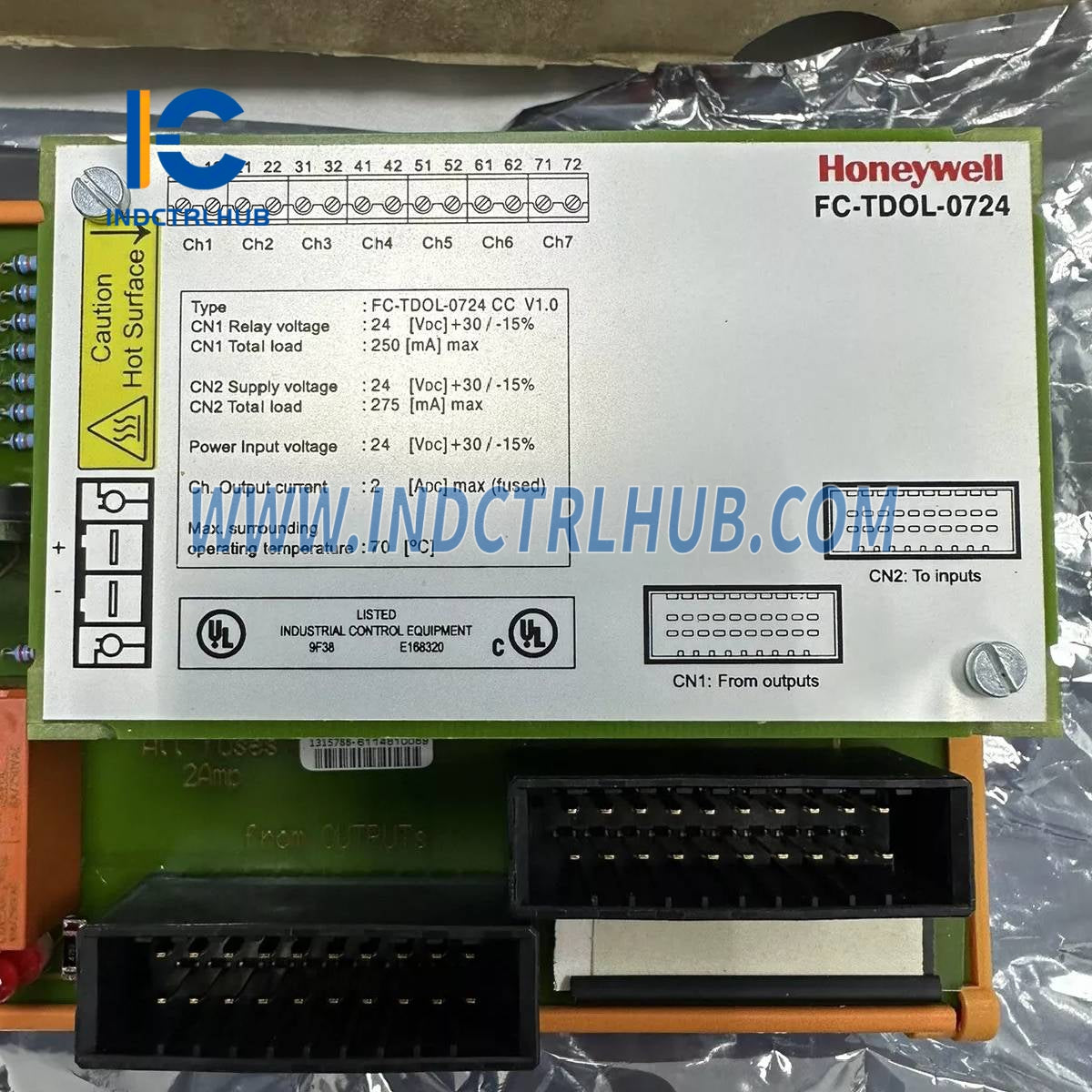

FC-TDOL-0724 |
|
Opis |

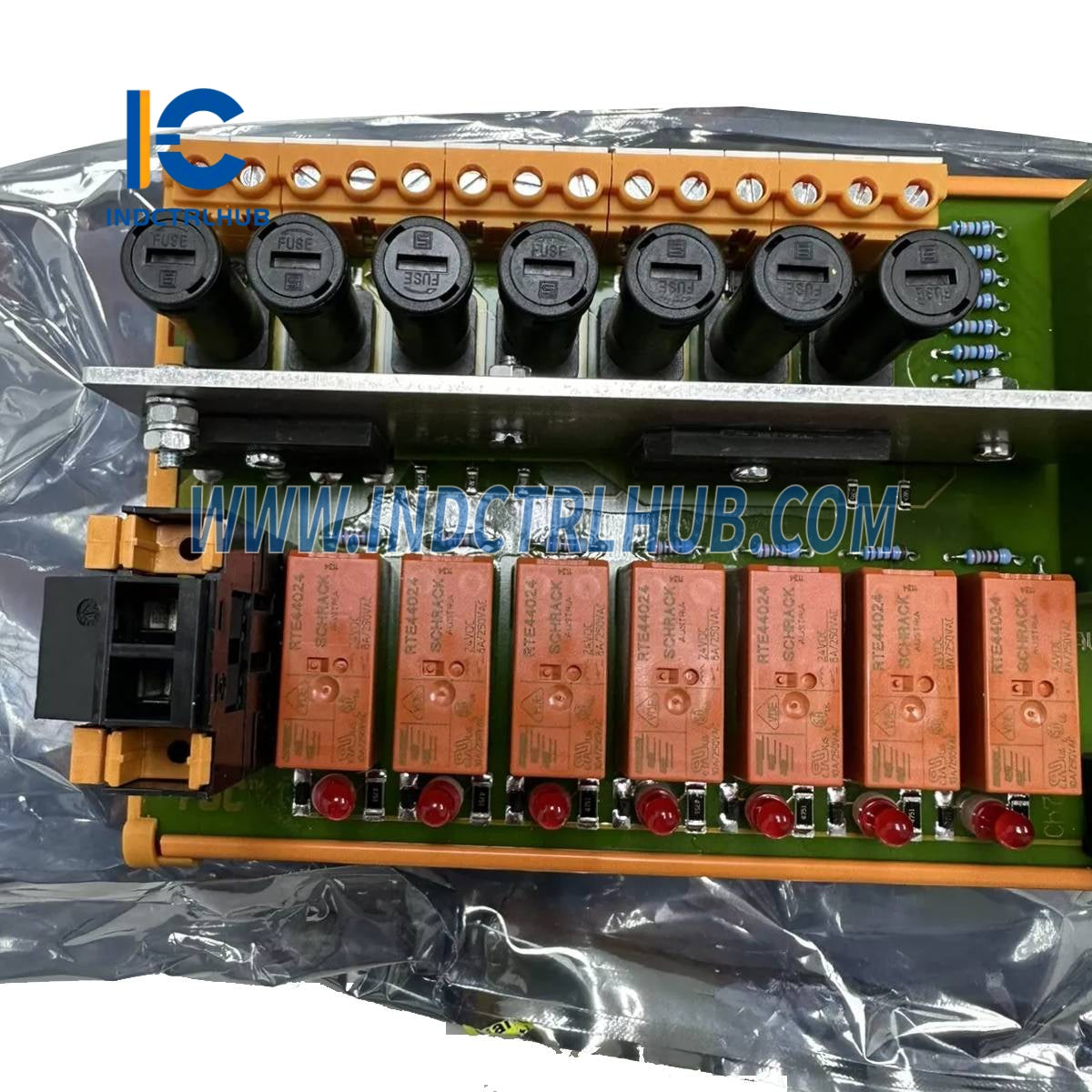

7-kanalni digitalni izlazni modul, 24VDC, sa dijagnostikom |
Specifikacije
Opšte
|
Parametar |
Specifikacija |
|---|---|
|
Tip broj |
FC-TDOL-0724 |
|
Sertifikati |
CE, TUV, UL, CSA (u postupku) |
Karakteristike izlaza
|
Karakteristika |
Specifikacija |
|---|---|
|
Broj kanala |
7 |
|
Maksimalna izlazna struja po kanalu |
"2 A" |
|
Izlazno opterećenje |
24 VDC, otporni ili induktivni sa diodom za suzbijanje varnica |
|
Izlazni napon napajanja |
"24 VDC ±20%" |
|
Maksimalni otpor opterećenja |
"2200 Ω" |
|
"Struja curenja ka opterećenju" |
"~1,1 mA @ 24 V" |
|
"Napon izlaza bez opterećenja" |
"ISKLJUČENO: 90% napona napajanjaUKLJUČENO: 100% napona napajanja" |
|
"Prag detekcije kratkog spoja" |
"200 Ω < RTh < 400 Ω" |
"Informacije o osiguraču"
|
Karakteristika |
Specifikacija |
|---|---|
|
Nazivna vrednost osigurača |
"2 A" |
|
Dimenzije |
5 × 20 mm |
|
Napon (AC) |
"250 V" |
|
Napon (DC) |
"300 V" |
|
Proizvođač |
"Littelfuse" |
|
Broj dela |
0213002 |
|
Kriva smanjenja |
"Linearno od 2 A @ 25°C do 1,9 A @ 70°C" |
"Detalji o kontaktu releja"
|
Karakteristika |
Specifikacija |
|---|---|
|
"Maksimalna preklopna snaga" |
"150 Wati" |
|
Električni vek trajanja |
100.000 operacija prekidača |
|
Mehanički vek trajanja |
"30.000.000 operacija prekidača" |
Potrošnja energije
|
Stanje |
Potrošnja |
|---|---|
|
"Naponska snaga na terenu (24 VDC)" |
"< 9 mA (svi kanali ISKLJUČENI)" |
|
Relej + kanal 8 (putem TSDO-0824) |
~200 mA (maks. 250 mA pri Vmax) |
|
Povratni krug (putem SDI-1624) |
<110 mA (pojedinačno), <210 mA (redundantno), max 275 mA |
Fizičke dimenzije
|
Karakteristika |
Specifikacija |
|---|---|
|
Veličina modula (D × Š × V) |
240 × 109 × 80 mm (9,45 × 4,29 × 3,15 in) |
|
Tip DIN šine |
TS32 / TS35 × 7,5 |
|
Korišćena dužina šine |
241 mm (9,49 in) |
Završeci i konektori
|
Tip priključka |
Specifikacija |
|---|---|
|
Šrafne stezaljke kanala |
Maksimalni prečnik žice: 2,5 mm (AWG 14) |
|
Dužina ljuštenja: 7 mm (0,28 in) |
|
|
Moment zatezanja: 0.5 Nm (0.37 ft-lb) |
|
|
Napajajući konektor |
Dvopolni konektor sa ključem |
|
Proizvođač i tip konektora |
Weidmüller: BVZ 7.62HP/02/180F SN |
|
Traka za ključanje |
Weidmüller: BV/SV7.62HP KO, dužina ljuštenja: 8 mm |
|
Povezivi provodnici |
0,5–6 mm² (AWG 20–AWG 10) |
