Product Description
Pregled proizvoda
| Polje | Detalji |
|---|---|
| Proizvođač | Honeywell |

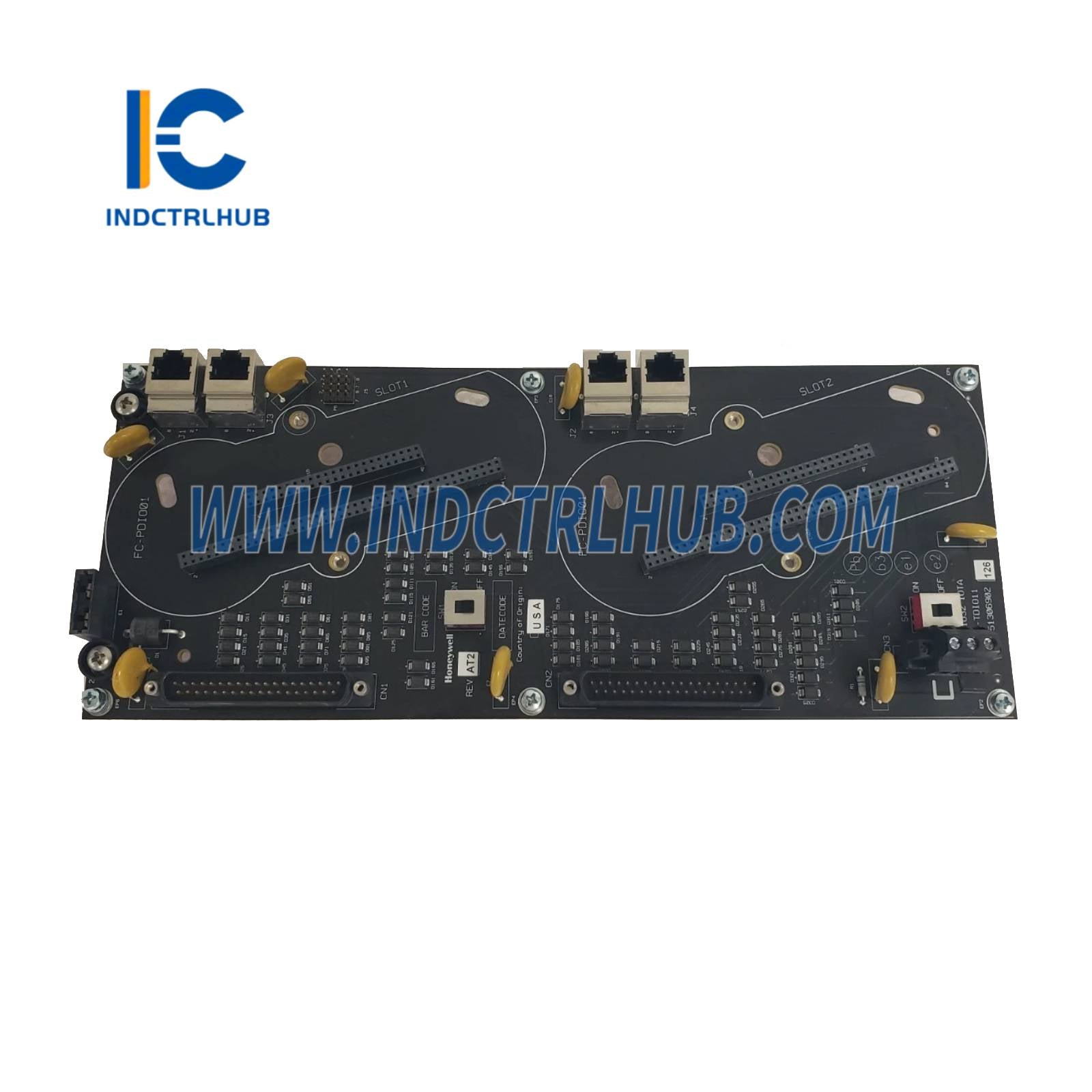

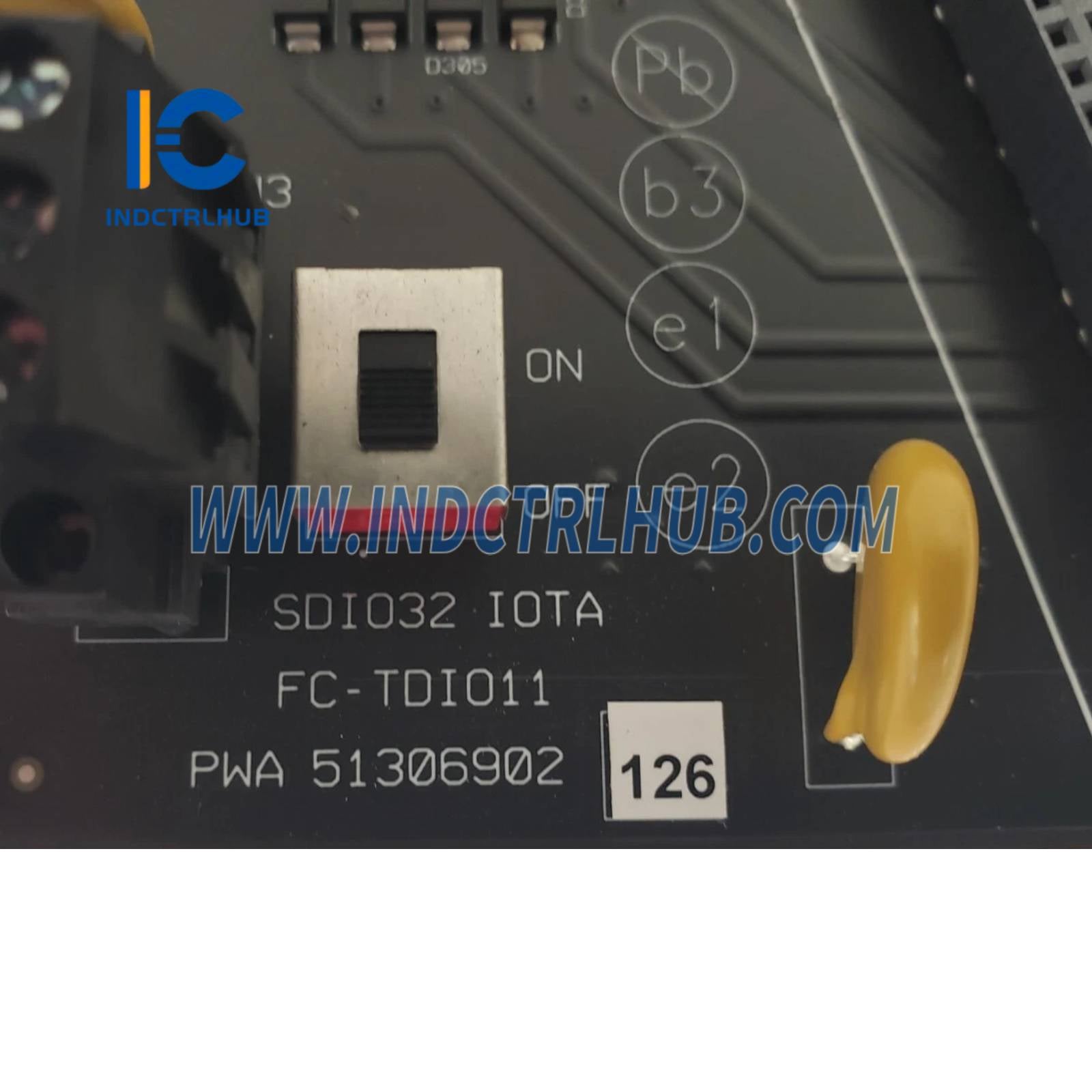

| Broj dela | FC-TDIO11 |
| Tip proizvoda | Digitalni ulaz/izlaz IOTA (sklop za završetak ulaza/izlaza) za Safety Manager SC |
| Funkcija | Interfejsi za digitalne ulazno/izlazne module sa uređajima na terenu u redundantnim konfiguracijama |
| Kompatibilnost sistema | Safety Manager SC, integriše se sa Safety Controller-om |
Funkcionalne specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Podržani moduli | SC-SDIO (Modul za digitalni ulaz/izlaz za bezbednost) |
| Broj kanala | 16 kanala (8 digitalnih ulaza, 8 digitalnih izlaza) po IOTA |
| Tip ulaza | 24 VDC digitalni ulazi, neeksplozivno |
| Tip izlaza | 24 VDC digitalni izlazi, neeksplozivno |
| Redundancija | Redundantna konfiguracija za visoku dostupnost |
| Dijagnostika | Podržava dijagnostiku modula, zaštitu od kratkog spoja i detekciju prekida žice |
| Poljsko ožičenje | Prihvata do 13 AWG / 2,5 mm² višestruke žice |
| Integritet bezbednosti | Dizajnirano za SIL 3 aplikacije prema IEC 61508 |
| Prekid Prebacivanja | Maksimalno 10 ms (odnosi se samo na redundanciju) |
Električne specifikacije
| Parametar | Specifikacija |
|---|---|
| Ulazni napon | 24 VDC (opseg 18-32 VDC) |
| Ulazna struja | Tipično 7 mA po ulaznom kanalu |
| Izlazna struja | Maksimalno 500 mA po izlaznom kanalu |
| Zaštita od kratkog spoja | Elektronska zaštita za kratke spojeve na terenu, neeksplozivno |
| Detekcija prekida žice | Podržano za digitalne ulaze |
| Potrošnja energije | Tipično 5 W (modul i IOTA zajedno) |
Specifikacije okoline
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | -40°C do 70°C (-40°F do 158°F) |
| Temperatura skladištenja | -40°C do 85°C (-40°F do 185°F) |
| Relativna vlažnost | Radni uslovi: 10% do 90% bez kondenzacije; Skladištenje: 5% do 95% bez kondenzacije |
Fizičke specifikacije
| Parametar | Specifikacija |
|---|---|
| Veličina | 12 inča (redundantni IOTA) |
| Montaža | Povezuje se sa ormarom Safety Manager SC, povezuje se sa SC-SDIO modulom |
