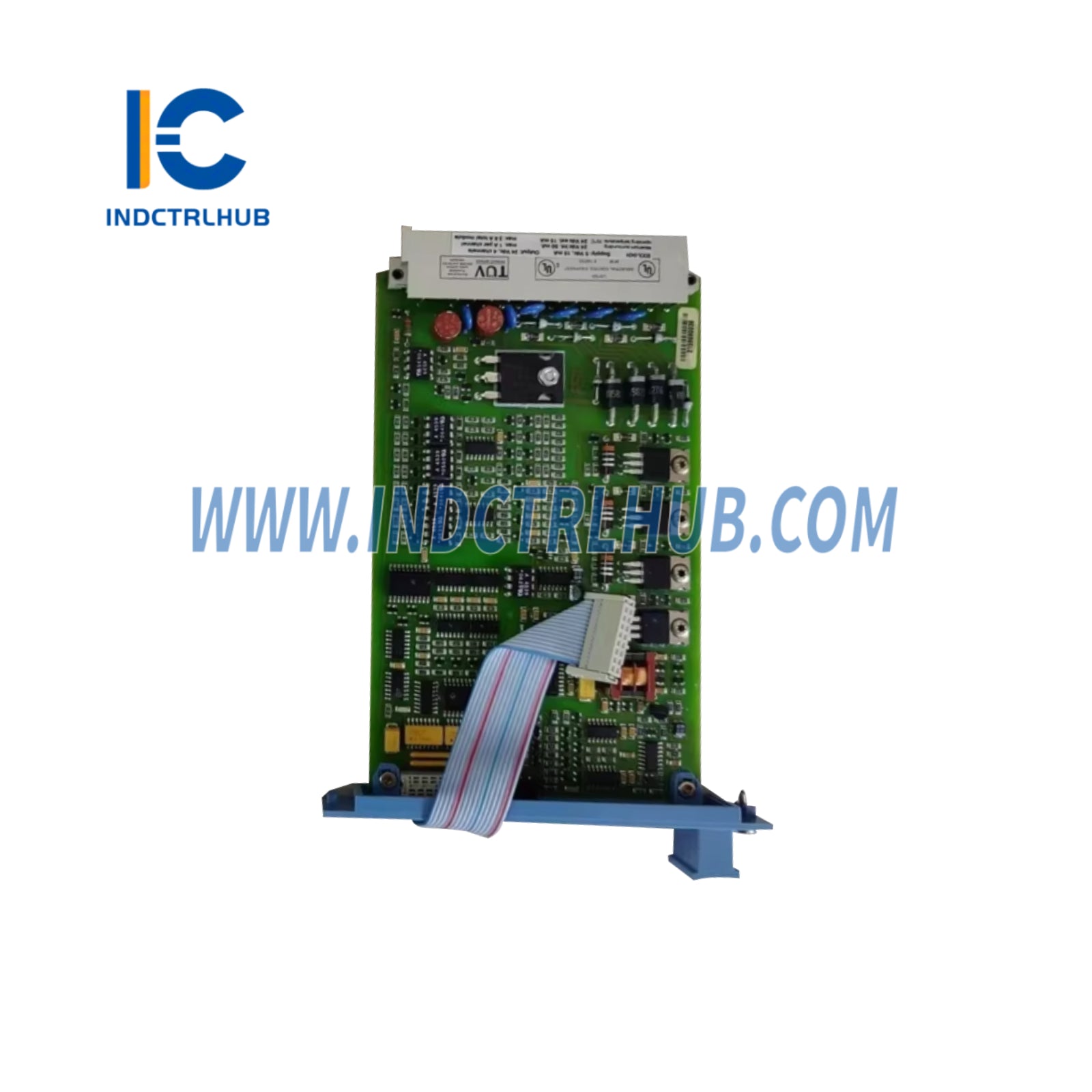

Honeywell FC-SDOL-0448 Sigurni digitalni izlazni modul
Pregled proizvoda
- Honeywell FC-SDOL-0448 je sigurnosni digitalni izlazni modul dizajniran za upotrebu u Honeywell Safety Manager i Fail-Safe Controller (FSC) sistemima, integralnim delovima TDC 3000 i Experion Process Knowledge System (PKS) platformi. Ovaj modul pruža četiri nezavisna, petljom nadgledana digitalna izlazna kanala, isporučujući 48 VDC izlaze sa čvrstim stanjem i zaštitom od kratkog spoja. Idealan je za sigurnosno kritične industrijske automatizacione aplikacije, kao što su sistemi za hitno zaustavljanje (ESD), u industrijama poput nafte i gasa, hemijske i proizvodnje električne energije.
Tehničke specifikacije
- FC-SDOL-0448 ima sledeće specifikacije zasnovane na standardnim karakteristikama za ovaj model:
| Specifikacija | Detalji |
|---|---|
| Model/Broj dela | FC-SDOL-0448 |
| Opšti tipovi brojeva | FS-SDOL-0448, FC-SDOL-0448 |
| Proizvođač | Honeywell |
| Opis | Sigurnosni digitalni izlazni modul, 48 VDC, 0,5 A, 4 kanala |
| Serija | Safety Manager / FSC / TDC 3000 / Experion PKS |
| Sertifikati | CE, TUV, UL, CSA |
| Zahtevi za prostor | 4 TE, 3 HE (4 HP, 3U) |
| Zahtevi za napajanje | 5 VDC, 15 mA 48 VDC interno, 25 mA 48 VDC спољни, 15 mA (без оптерећења излаза) |
| Izlazni kanali | 4 |
| Specifikacija izlaza | 48 VDC извор чврстог стања, отпоран на кратке спојеве |
| Максимална струја канала | 0,5 A |
| Максимална индуктивност оптерећења | 1 H |
| Maksimalna kapacitivnost opterećenja | 0.5 μF |
| Gornja granica detekcije preopterećenja | > 50 Ω |
| Otpor hladne sijalice | > 90 Ω |
| Pad napona | < 1.5 V при 0.5 A |
| Isključena struja | < 0.1 mA |
| Pad napona za detekciju struje | < 1 V при 0.5 A |
| WDG ulazna struja | 4 mA |
| Kodiranje ključa | Код модула: Рупе A17, C9 Шасијски код: Велике игле A17, C9 |
Dodatni detalji
- FC-SDOL-0448 укључује следеће додатне информације на основу стандардне употребе и документације:
- Функција: Обезбеђује безбедне, луп-надгледане дигиталне излазе за контролу спољних уређаја као што су соленоиди, лампе или релеји, са континуираним надзором кратких спојева и преоптерећења ради обезбеђења безбедног рада.
- Монтажа: Инсталира се у ормаре Safety Manager или FSC система, дизајниран за компактну интеграцију са заузимањем простора од 4 TE и 3 HE.
- Компатибилност: Компатибилан са Honeywell Safety Manager, FSC, TDC 3000 и Experion PKS системима; интегрише се са другим безбедносним модулима за свеобухватна контролна решења.
- Конфигурација: Подржава SIL 2/3 безбедносне апликације; кључно кодирање (рупе и игле на A17, C9) обезбеђује исправну инсталацију модула како би се спречиле грешке у подударању.
- Сертификати: Сертификовано од CE, TUV, UL и CSA за употребу у безбедносно критичним окружењима.
