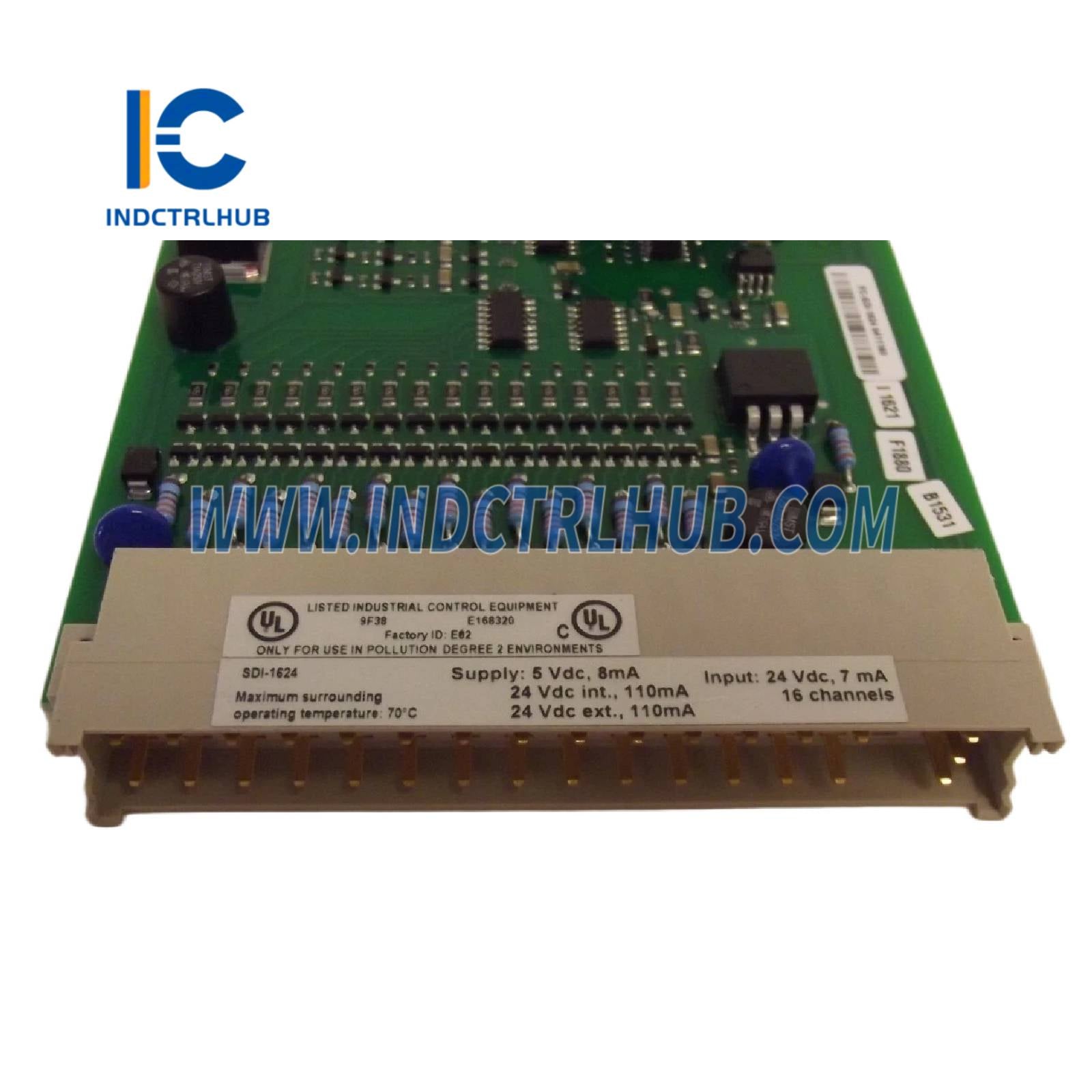

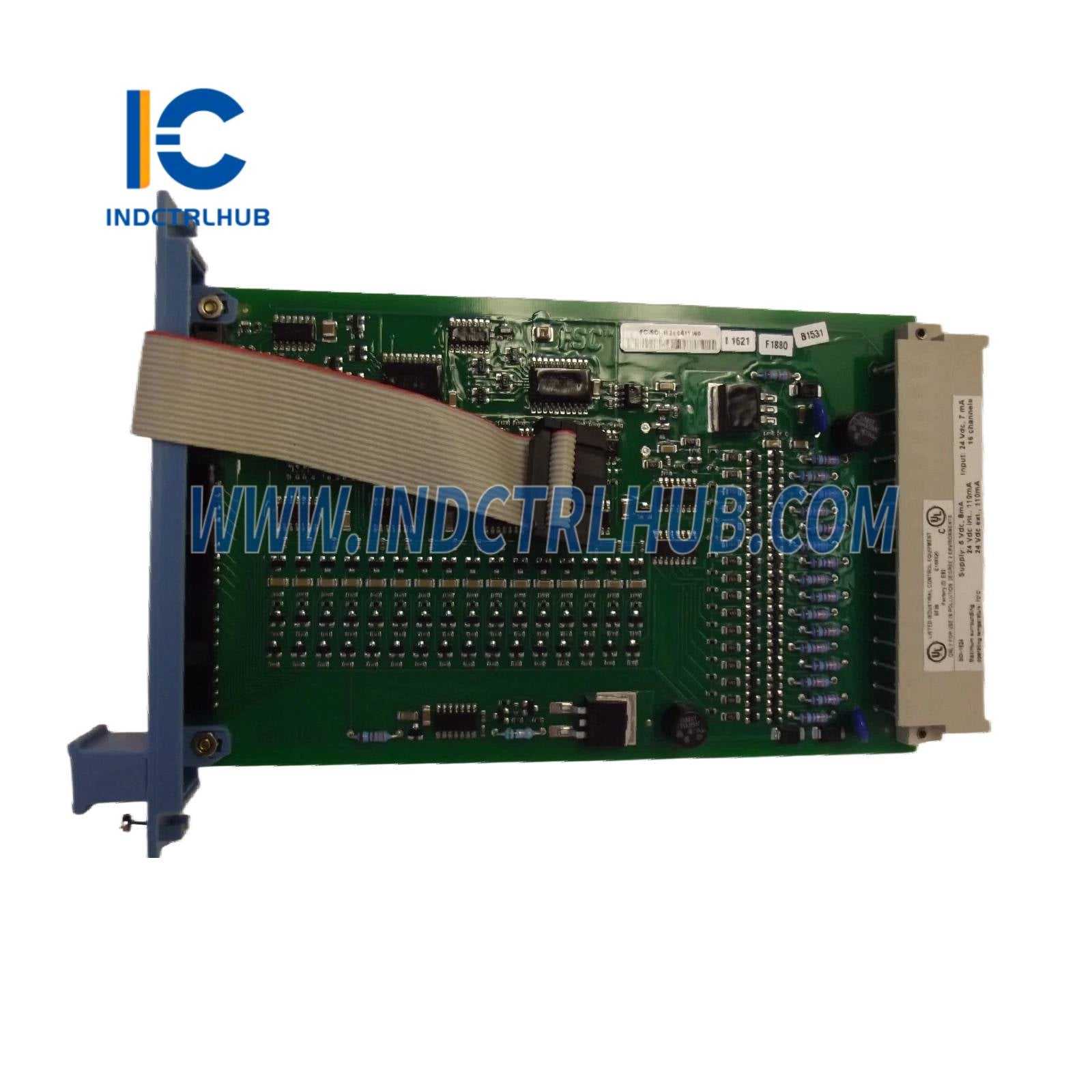

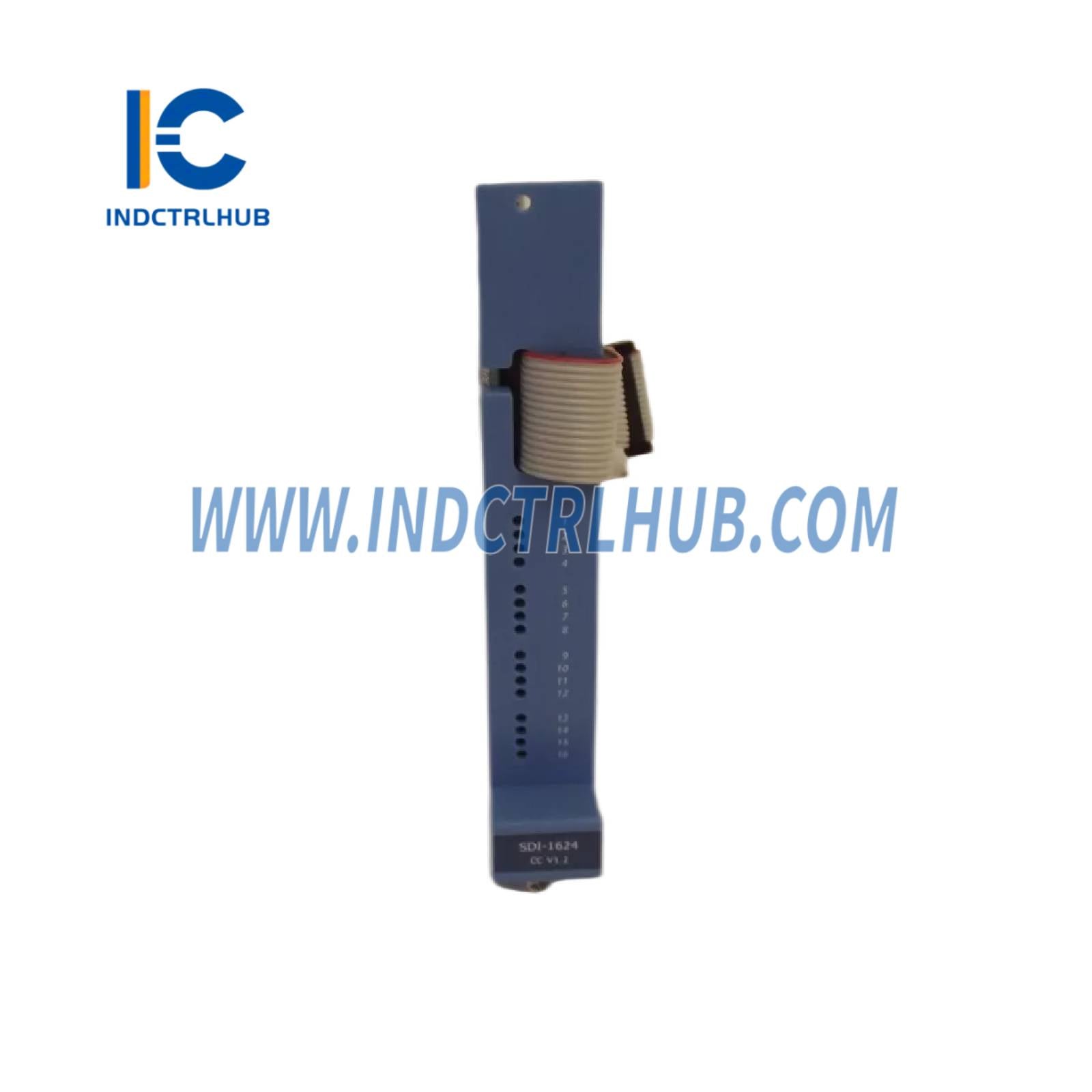

Pregled proizvoda
| Polje | Detalji |
|---|---|
| Proizvođač | Honeywell |
| Broj dela | FC-SDI-1624 |
| Tip proizvoda | Sigurni digitalni ulazni modul za Safety Manager i Experion Series C |
| Funkcija | Nadzire diskretne signale za sigurnosno kritične aplikacije |
| Kompatibilnost sistema | Safety Manager, Experion Process Knowledge System (PKS) |
Funkcionalne specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Ulazni kanali | 16 kanala, 24 VDC, izolovano |
| Tip ulaza | Fail-to-safe, deaktivira se pri kvaru komponente |
| Dijagnostika | Auto-test za logički nivo '0', logički nivo '1' i smetnje između ulaza |
| Interval dijagnostičkog testa | Konfigurisano, obično unutar intervala definisanog sistemom |
| Poljsko ožičenje | Podržava 24 VDC izlazni pin, sa ograničenjem struje za napajanje polja kontakata |
| Nivo bezbednosnog integriteta | Sposoban za SIL 3 (prema IEC 61508) |
| Redundancija | Podržava redundantne konfiguracije za visoku dostupnost |
Električne specifikacije
| Parametar | Specifikacija |
|---|---|
| Ulazni napon | 24 VDC nominalno (radni opseg 18-31 VDC) |
| Ulazna struja | 7 mA po kanalu na 24 VDC |
| Potrošnja energije | Tipično 5 W |
| Izolacija | Galvanska izolacija između kanala i sistema |
| Izlaz sa ograničenjem struje | 24 VDC izlazni pin, sa ograničenjem struje za napajanje polja kontakata |
Specifikacije okoline
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | 0°C do 60°C (32°F do 140°F) |
| Temperatura skladištenja | -40°C do 85°C (-40°F do 185°F) |
| Relativna vlažnost | Radni uslovi: 10% do 90% bez kondenzacije; Skladištenje: 5% do 95% bez kondenzacije |
Fizičke specifikacije
| Parametar | Specifikacija |
|---|---|
| Dimenzije | 3,2 cm x 10,7 cm x 13 cm (1,3 in x 4,2 in x 5,1 in) |
| Težina | 0,3 kg (0,66 lbs) |
| Montaža | Povezuje se sa Safety Manager ili Series C kućištem, povezuje se putem I/O sabirnice |
