Product Description
Pregled proizvoda

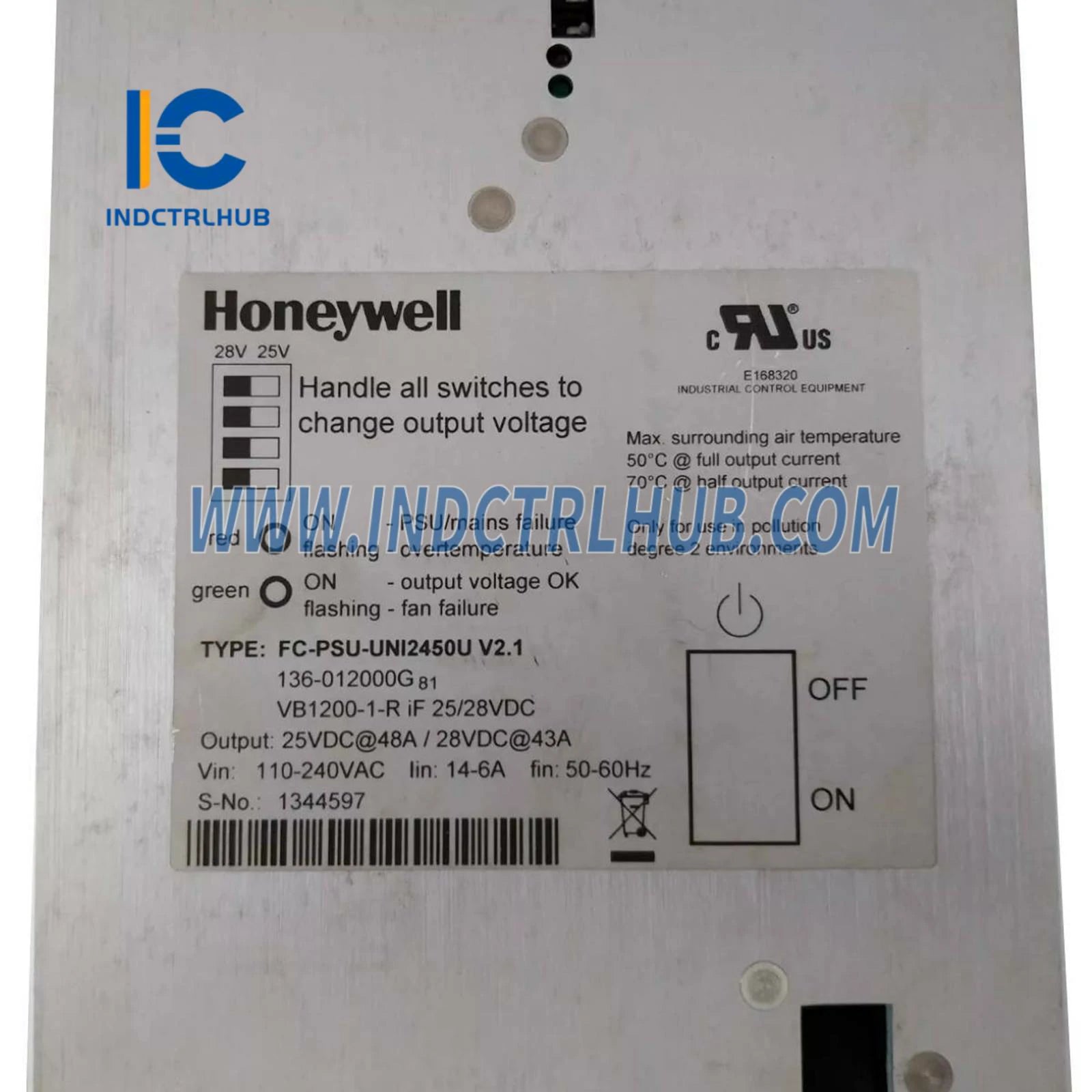

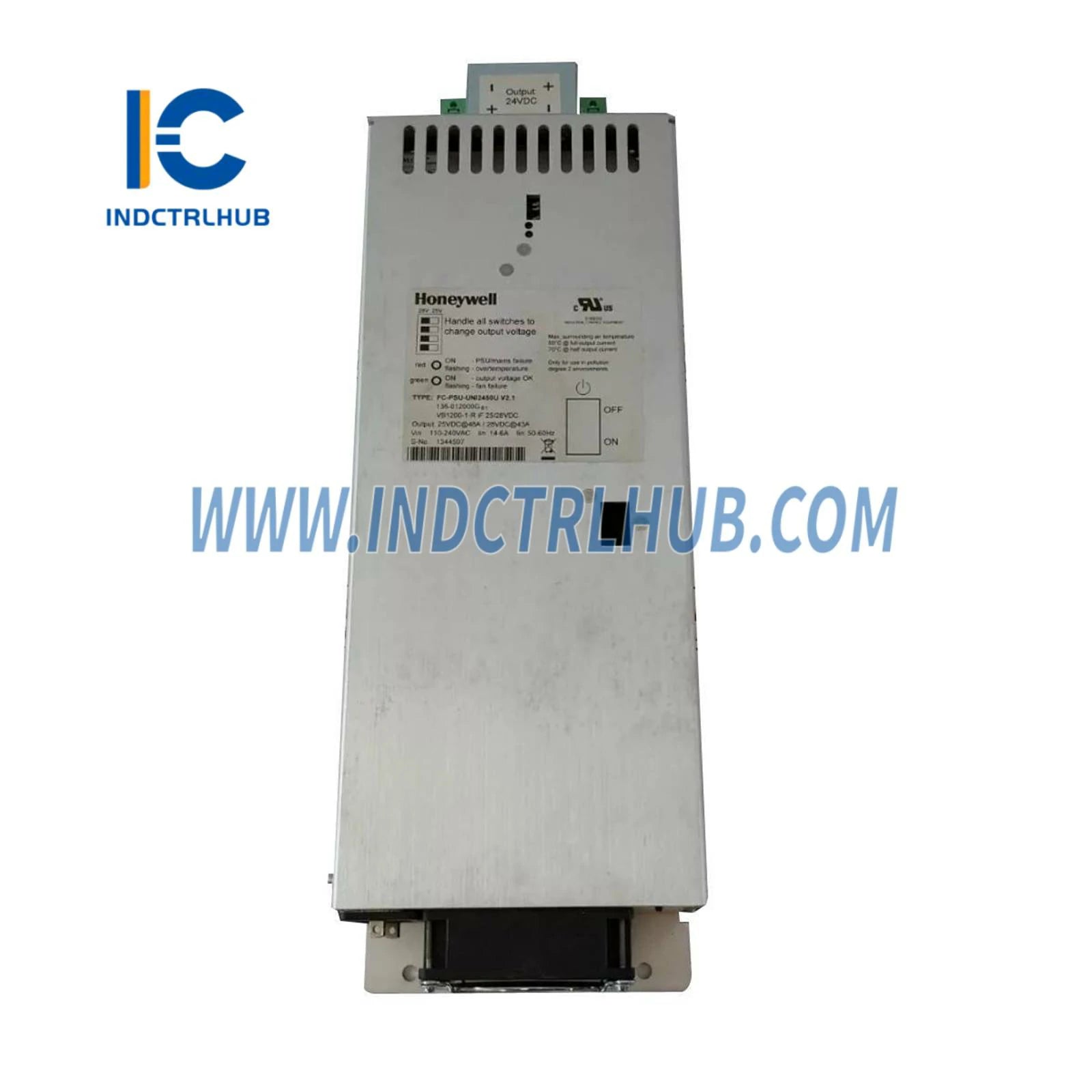

Napajanje Honeywell FC-PSU-UNI2450U V2.1 je visokoperformansna jedinica dizajnirana da obezbedi pouzdanu DC snagu za industrijske kontrolne sisteme, kao što su oni unutar Honeywell-ovih Safety Manager ili Experion platformi. Podržavajući širok opseg ulaznog napona od 110-240 V AC, isporučuje podesive izlazne napone od 25 V DC ili 28 V DC sa dvostrukom zaštitom od prenapona. Sertifikovano od strane TUV-a, ovo napajanje ima robusni dizajn sa visokom efikasnošću, detaljnim specifikacijama konektora i krivom deratiranja za izlaznu struju, što ga čini idealnim za kritične aplikacije automatizacije.
Tehničke informacije
| Parametar | Specifikacije |
|---|---|
| Proizvođač | Honeywell |
| Model/Broj dela | FC-PSU-UNI2450U V2.1 |
| Opis | Napajanje |
| Opšti tip broj | FC-PSU-UNI2450U |
| Verzija | V2.1, V3.0 |
| Odobrenja | TUV |
| Ulaz | |
| Zahtjevi za napajanje | 110-240 V AC (radni opseg: 93-253 V AC) |
| Potrošnja energije bez opterećenja | 13 W |
| Faktor snage | Blizu 1 |
| Opseg frekvencije ulaza | 47-63 Hz |
| Struja uključenja | < 15 A |
| Ulazna snaga | < 1400 VA (nazivni napon 220-240 V AC) < 1500 VA (nazivni napon 110-120 V AC) |
| Ulazna struja | < 7.5 A (nazivni napon 220-240 V AC) < 16 A (nazivni napon 110-120 V AC) |
| Izlaz | |
| Izlazni napon | 25 V DC ili 28 V DC; dvostruka zaštita od prenapona |
| Talasi i šum | < 40 mVpp |
| Izlazna struja (25 V DC) | 48 A na -5°C do +50°C (23°F do 122°F) |
| Izlazna struja (28 V DC) | 43 A na -5°C do +50°C (23°F do 122°F) |
| Deratiranje izlazne struje | Počinje na 50°C (122°F): 30 W/°C (pogledajte krivu deratiranja na strani 207) |
| Vreme zadržavanja | 100 ms pri punom opterećenju |
| Podešavanje izlaznog napona | 25 V DC |
| Efikasnost | > 85% (nazivni napon 220-240 V AC) > 80% (nazivni napon 110-120 V AC) |
| Ograničenje napona | Za bezbednost, dva nezavisna regulatorna kola ograničavaju izlazni napon na približno 27 V (30 V za 28 V režim) u slučaju kvara |
| Fizički | |
| Dimenzije (ŠxVxD) | 420.5 × 140 × 90 mm (16.57 × 5.51 × 3.54 in) |
| Težina | 5.7 kg (12.5 lb) – uključujući kablovski set |
| Okruženje | |
| Temperatura skladištenja | -25°C do +85°C (-13°F do +185°F) |
| Radna temperatura | -5°C do +70°C (23°F do 158°F) (pogledajte krivu deratiranja za izlaznu struju u odnosu na temperaturu okoline) |
| Izolacija | |
| Ulaz do izlaza | 3750 Vrms (1 min) |
| Ulaz do kućišta | 2500 Vrms (1 min) |
| Izlaz do kućišta | 500 V DC |
| Konektori | |

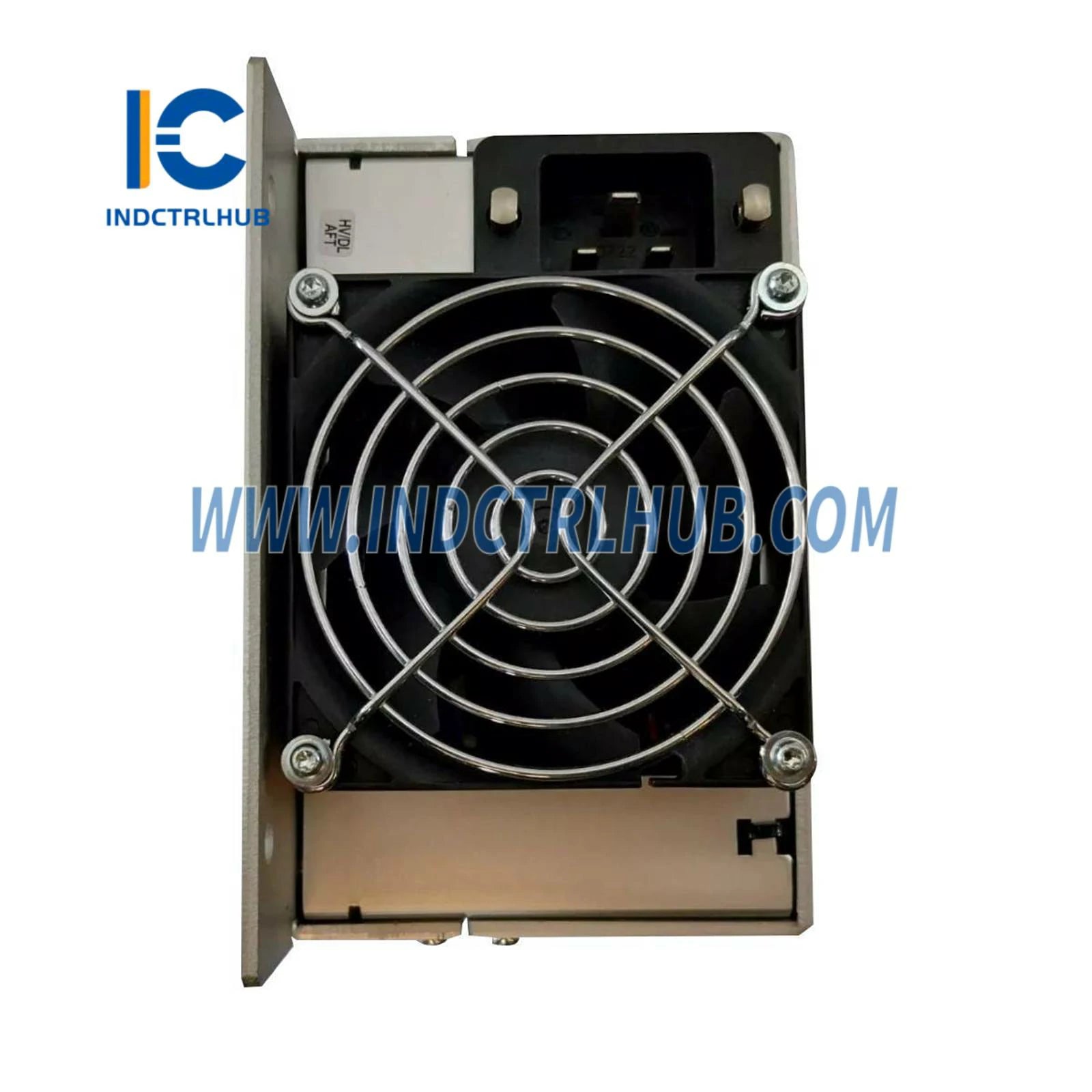

| AC ulaz | IEC 60320 C20 ulazni tip utičnice, 16 A sa držačem |
| DC izlaz | 2 x Phoenix PCV6-16/2-G1F-10,163 sa vijcima za zaključavanje Konektor kabla: Phoenix PC 16/2-STF-10,162 - Min. veličina žice: 0.75 mm² - Maks. veličina žice: 16 mm² - Dužina skidanja izolacije: 12 mm |
| Alarmni kontakt | 3-polni Phoenix tip utičnice MC 1,5/3-G-3,81 Konektor kabla: Phoenix MC 1,5/3-ST-3,81 - Min. veličina žice: 0.14 mm² - Maks. veličina žice: 1.5 mm² - Dužina skidanja izolacije: 7 mm |
| Ocena alarmnog kontakta | 100 mA / 30 V |
| Alarmni kontakt za napon ispod granice | Relej se deaktivira kada izlazni napon padne ispod 22 V DC |
