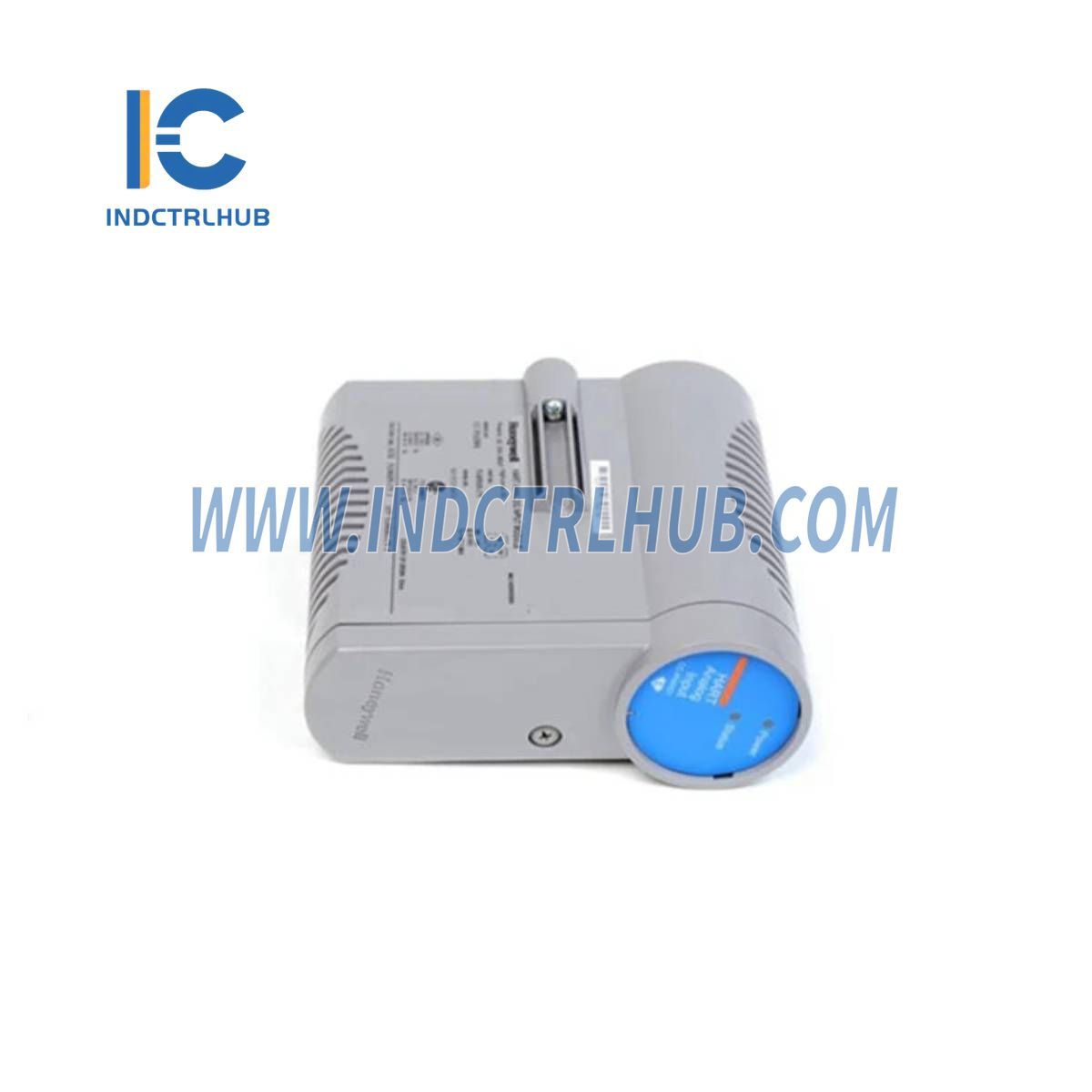

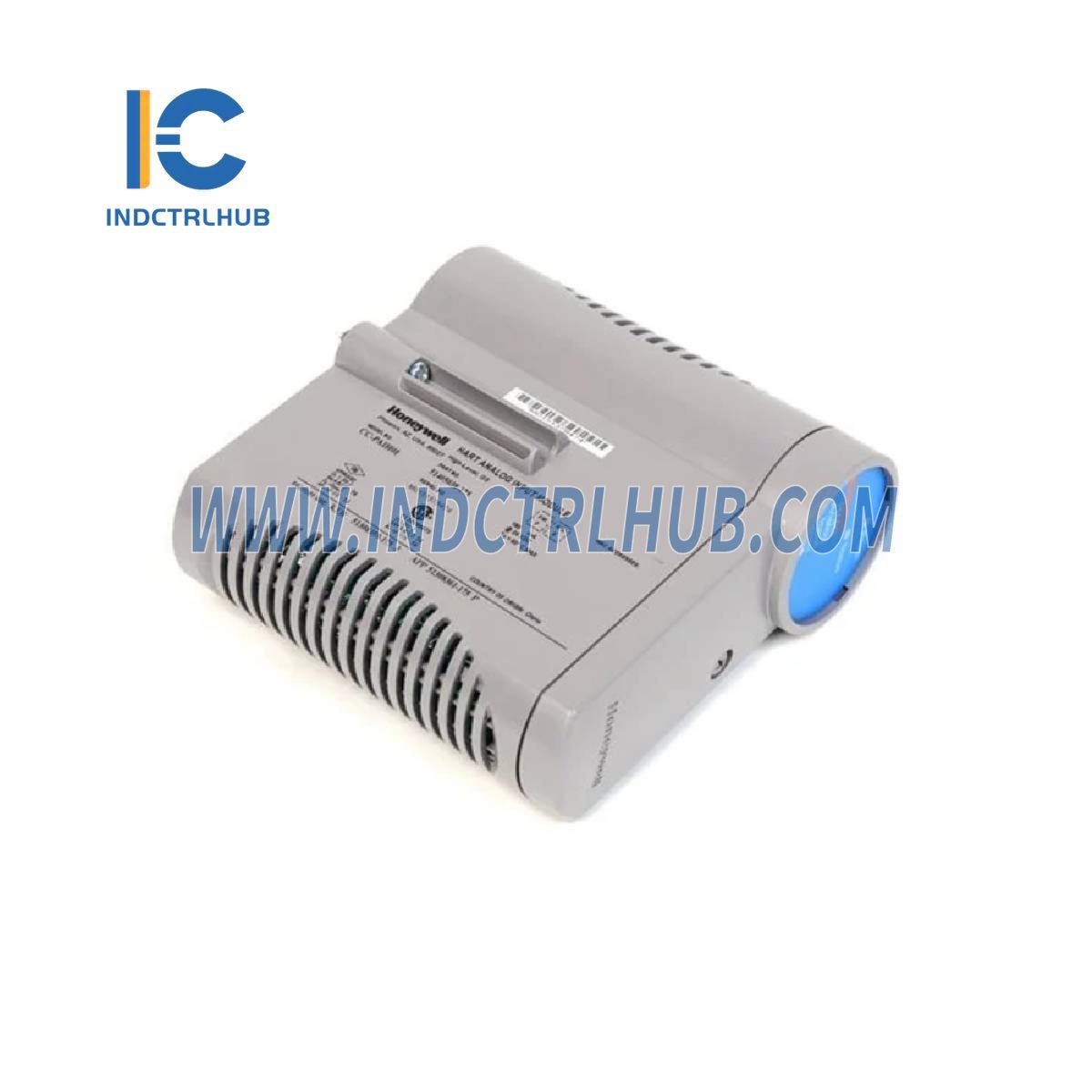

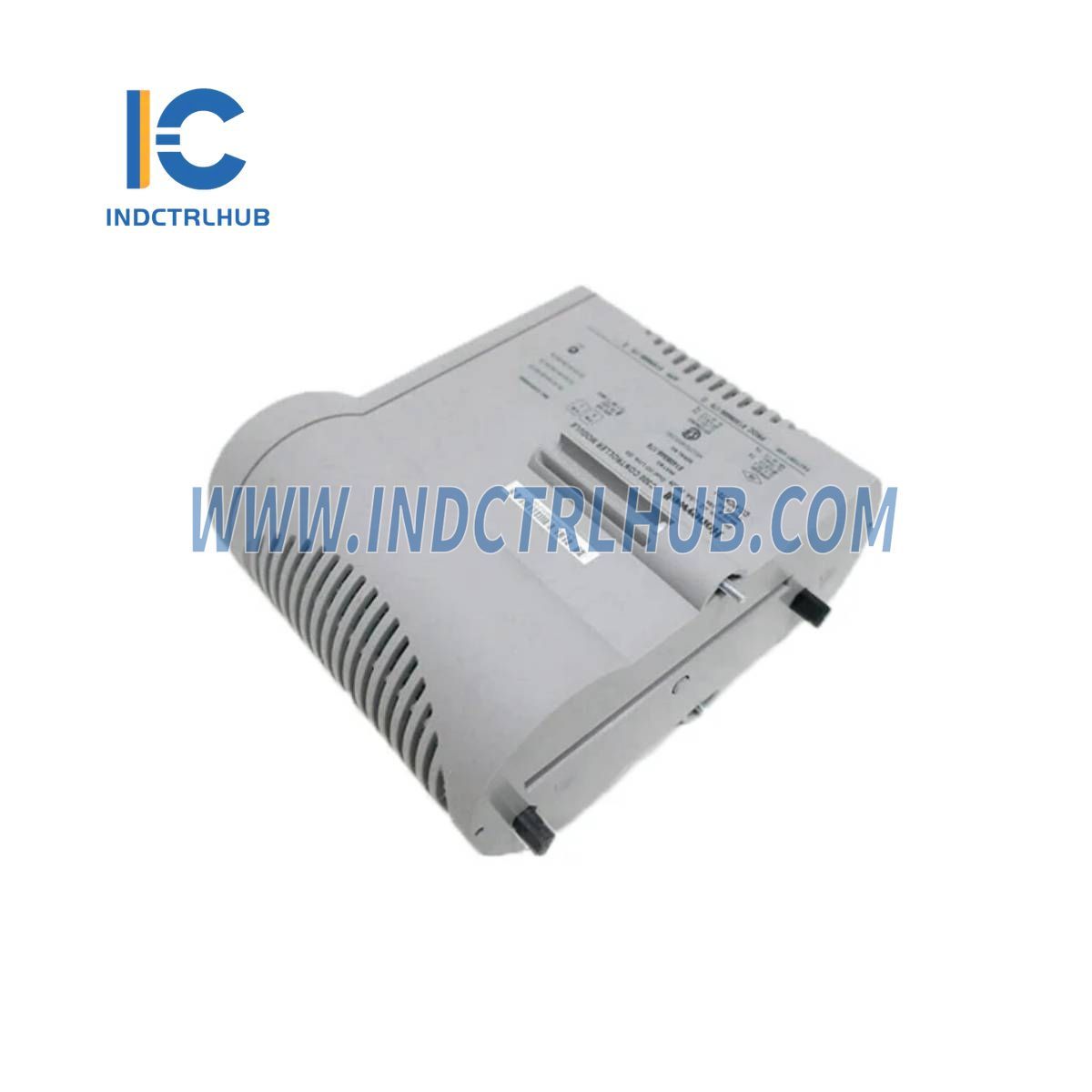

Honeywell CC-PSV201 | Modul pozicionera servo ventila

Honeywell CC-PSV201 | Modul pozicionera servo ventila

  • Manufacturer: HONEYWELL

  • Product No.: CC-PSV201

  • Condition:1000 na skladištu

  • Product Type: Servo ventil pozicioner modul

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 800g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Podrška 24/7
  • Povraćaj u roku od 30 dana
  • Brza dostava

Funkcija

 CC-PSV201 je Series C I/O modul dizajniran da obezbedi PID petlju pozicioniranja na ploči za kontrolu servo ventila, koji se često koriste u aplikacijama kontrole turbomahinerije. Može:

  • Prihvata LVDT/RVDT/4-20 mA signale povratne informacije o položaju sa kontrolnog ventila

  • Prima daljinski zahtev za kontrolu položaja ventila od C300-20msCEE kontrolera

  • Izvršava PID petlju pozicioniranja na ploči

  • Izdaje strujni izlaz ka namotaju servo ventila za preciznu kontrolu položaja ventila

Značajne karakteristike

  • Brza izvršavanja PID-a na ploči sa latencijom petlje manjom od 10 ms

  • Integrisani izvor napajanja za LVDT sa višestrukim konfiguracijama ožičenja

  • LVDT ulazni kanal može biti konfigurisan da prihvati 4-20 mA analogni ulaz

  • Podržava dvosmerni i jednosmerni strujni izlaz ka namotajima servo ventila

  • Izlaz servo ventila može biti konfigurisan za 4-20 mA analogni izlaz

  • Prihvata dva digitalna ulaza za kontrolu sigurnog stanja izlaza servo ventila

  • Napredna dijagnostika:

    • PV kvalifikacija za AI & AO

    • Provera pomeraja frekvencije ekscitacije LVDT-a

    • Provere interne reference

    • Dijagnostika napajanja i memorije

    • Detekcija otvorenog kola za Servo, LVDT, AI (4-20 mA) i DI

    • Dijagnostika povratne struje za Servo & AO (4-20 mA)

  • Kontrola sigurnog stanja za abnormalne uslove

  • Obrada tačke od 2,5 ms za LVDT/RVDT signale i PID izvršenje

  • Digitalni dither za suzbijanje lepljenja u servo ventilima

  • Podržava kalibraciju pozicije servo ventila

  • Podrška za redundanciju

  • Obezbeđuje neeksplozivno napajanje na terenu

Podržani I/O interfejsi

  • LVDT/RVDT/analogni ulaz: 2 kanala

  • Digitalni Ulaz: 2 kanala

  • Servo/analogni izlaz: 2 kanala

  • PID blokovi: 2

Tehničke specifikacije

Ulazno/izlazni model

  • CC-PSV201 – Modul pozicionera servo ventila

  • CC-TSV211 – Redundantno, 18”

Servo izlaz

  • Tip izlaza:

    • Bipolarni opsezi struje: 10, 20, 40, 80, 160, 320 mA

    • Unipolarni opsezi struje: 50, 300 mA

  • Izlazni kanali: 2

  • Diter: Podesiv 0 - 10% od FS, 25 - 60 Hz

  • Drift temperature izlaza: 300 ppm po °C

  • Linearnost izlazne struje: 0.325%

  • Rezolucija: 16-bitni DAC

  • Maksimalno otporno opterećenje: Definisano u Honeywell DFS dokumentaciji

  • Maksimalni napon otvorenog kola: ±14 V

  • Razmak izlaza prebacivanja (0 mA do polja): maks. 15 ms

LVDT interfejs

  • Ulaz/Povratna veza: 3/4/5/6-žični LVDT povratni signal, 8 V RMS maks., 2.5 - 3.2 KHz

  • Napajanje za ekscitaciju: 8 V RMS maks., 2.5 - 3.2 KHz, Maks. 50 mA

  • Stabilnost frekvencije: ±5 Hz od podešene vrednosti

  • Kanali: 2

  • Galvanska izolacija: ±500 VDC

  • Tehnika izolacije: Izolacioni transformator

  • Rezolucija A/D konvertera: 16-bitna

  • Ulazna impedansa (ulazi napona): > 25 kΩ (2,5 - 3,2 KHz)

  • Brzina skeniranja ulaza: 25 ms

  • Hardverska tačnost (@ CMV = 0 V): <1%

Analogni ulazi (AI & LVDT signali su međusobno isključivi)

  • Tip ulaza: Napon, Struja (2-žični ili samonapajajući predajnici)

  • Ulazni kanali: 2

  • Napon zajedničkog režima (DC do 60 Hz): -6V do +5V vrh

  • Rezolucija A/D konvertera: 16-bitna

  • Opseg ulaza:

    • 0 do 5 V

    • 1 do 5 V

    • 0,4 do 2 V

    • 4-20 mA (preko otpornika od 250 Ω)

  • Maksimalni ulaz u normalnom režimu (diferencijalni, bez oštećenja): ±30 V

  • Ulazna impedansa (ulazi napona): > 10 MΩ (napajano)

  • Maksimalni ulazni napon (bilo koji ulaz prema zajedničkom, bez oštećenja): ±30 V

  • Brzina skeniranja ulaza: 5 ms

  • Hardverska tačnost (@ CMV = 0 V):

    • ±0,075% od pune skale (23,5°C ±2°C)

    • ±0,15% od pune skale (0 do 60°C)

Analogni izlazi (AO i Servo signali su međusobno isključivi)

  • Tip izlaza: 4-20 mA

  • Izlazni kanali: 2

  • Izlazni šum: <100 mV preko 250 Ω opterećenja

  • Drift temperature izlaza: 0,005% od pune skale/°C

  • Tačnost očitavanja izlaza: ±4% od pune skale

  • Linearnost izlazne struje: ±0,05% nominalno od pune skale

  • Rezolucija: ±0,05% od pune skale

  • Kalibrisana tačnost: ±0,35% od pune skale (25°C), uključujući linearnost

  • Direktno podesiv opseg izlazne struje: 0 mA, 2.9 - 21.1 mA

  • Maksimalno otporno opterećenje: 760 Ω

  • Maksimalni napon napajanja: 24 V ± 22 VDC do 28 VDC

  • Maksimalni napon usklađenosti izlaza: 16 V

  • Maksimalni napon otvorenog kola: 18 V

  • Vreme odziva (DAC kod do izlaza): 1 ms

  • Razmak izlaza prebacivanja (0 mA do polja): maks. 15 ms

Digitalni ulazi

  • Ulazni kanali: 2

  • Opseg napona napajanja DI: 22 do 28 VDC

  • ON napon/struja senzora: ≥13 VDC ili ≥6.12 mA

  • OFF napon/struja senzora: ≤5 VDC ili ≤2.1 mA

  • Ulazna impedansa: 4,6 kΩ

  • Apsolutno kašnjenje kroz ulazni filter i izolaciju: 1,78 ms

  • Zagarantovani ON otpor polja: ≤300 Ω @ 15 VDC

  • Zagarantovani OFF otpor polja: ≥30 kΩ @ 30 VDC


View full details

Product Description

Funkcija

 CC-PSV201 je Series C I/O modul dizajniran da obezbedi PID petlju pozicioniranja na ploči za kontrolu servo ventila, koji se često koriste u aplikacijama kontrole turbomahinerije. Može:

  • Prihvata LVDT/RVDT/4-20 mA signale povratne informacije o položaju sa kontrolnog ventila

  • Prima daljinski zahtev za kontrolu položaja ventila od C300-20msCEE kontrolera

  • Izvršava PID petlju pozicioniranja na ploči

  • Izdaje strujni izlaz ka namotaju servo ventila za preciznu kontrolu položaja ventila

Značajne karakteristike

  • Brza izvršavanja PID-a na ploči sa latencijom petlje manjom od 10 ms

  • Integrisani izvor napajanja za LVDT sa višestrukim konfiguracijama ožičenja

  • LVDT ulazni kanal može biti konfigurisan da prihvati 4-20 mA analogni ulaz

  • Podržava dvosmerni i jednosmerni strujni izlaz ka namotajima servo ventila

  • Izlaz servo ventila može biti konfigurisan za 4-20 mA analogni izlaz

  • Prihvata dva digitalna ulaza za kontrolu sigurnog stanja izlaza servo ventila

  • Napredna dijagnostika:

    • PV kvalifikacija za AI & AO

    • Provera pomeraja frekvencije ekscitacije LVDT-a

    • Provere interne reference

    • Dijagnostika napajanja i memorije

    • Detekcija otvorenog kola za Servo, LVDT, AI (4-20 mA) i DI

    • Dijagnostika povratne struje za Servo & AO (4-20 mA)

  • Kontrola sigurnog stanja za abnormalne uslove

  • Obrada tačke od 2,5 ms za LVDT/RVDT signale i PID izvršenje

  • Digitalni dither za suzbijanje lepljenja u servo ventilima

  • Podržava kalibraciju pozicije servo ventila

  • Podrška za redundanciju

  • Obezbeđuje neeksplozivno napajanje na terenu

Podržani I/O interfejsi

  • LVDT/RVDT/analogni ulaz: 2 kanala

  • Digitalni Ulaz: 2 kanala

  • Servo/analogni izlaz: 2 kanala

  • PID blokovi: 2

Tehničke specifikacije

Ulazno/izlazni model

  • CC-PSV201 – Modul pozicionera servo ventila

  • CC-TSV211 – Redundantno, 18”

Servo izlaz

  • Tip izlaza:

    • Bipolarni opsezi struje: 10, 20, 40, 80, 160, 320 mA

    • Unipolarni opsezi struje: 50, 300 mA

  • Izlazni kanali: 2

  • Diter: Podesiv 0 - 10% od FS, 25 - 60 Hz

  • Drift temperature izlaza: 300 ppm po °C

  • Linearnost izlazne struje: 0.325%

  • Rezolucija: 16-bitni DAC

  • Maksimalno otporno opterećenje: Definisano u Honeywell DFS dokumentaciji

  • Maksimalni napon otvorenog kola: ±14 V

  • Razmak izlaza prebacivanja (0 mA do polja): maks. 15 ms

LVDT interfejs

  • Ulaz/Povratna veza: 3/4/5/6-žični LVDT povratni signal, 8 V RMS maks., 2.5 - 3.2 KHz

  • Napajanje za ekscitaciju: 8 V RMS maks., 2.5 - 3.2 KHz, Maks. 50 mA

  • Stabilnost frekvencije: ±5 Hz od podešene vrednosti

  • Kanali: 2

  • Galvanska izolacija: ±500 VDC

  • Tehnika izolacije: Izolacioni transformator

  • Rezolucija A/D konvertera: 16-bitna

  • Ulazna impedansa (ulazi napona): > 25 kΩ (2,5 - 3,2 KHz)

  • Brzina skeniranja ulaza: 25 ms

  • Hardverska tačnost (@ CMV = 0 V): <1%

Analogni ulazi (AI & LVDT signali su međusobno isključivi)

  • Tip ulaza: Napon, Struja (2-žični ili samonapajajući predajnici)

  • Ulazni kanali: 2

  • Napon zajedničkog režima (DC do 60 Hz): -6V do +5V vrh

  • Rezolucija A/D konvertera: 16-bitna

  • Opseg ulaza:

    • 0 do 5 V

    • 1 do 5 V

    • 0,4 do 2 V

    • 4-20 mA (preko otpornika od 250 Ω)

  • Maksimalni ulaz u normalnom režimu (diferencijalni, bez oštećenja): ±30 V

  • Ulazna impedansa (ulazi napona): > 10 MΩ (napajano)

  • Maksimalni ulazni napon (bilo koji ulaz prema zajedničkom, bez oštećenja): ±30 V

  • Brzina skeniranja ulaza: 5 ms

  • Hardverska tačnost (@ CMV = 0 V):

    • ±0,075% od pune skale (23,5°C ±2°C)

    • ±0,15% od pune skale (0 do 60°C)

Analogni izlazi (AO i Servo signali su međusobno isključivi)

  • Tip izlaza: 4-20 mA

  • Izlazni kanali: 2

  • Izlazni šum: <100 mV preko 250 Ω opterećenja

  • Drift temperature izlaza: 0,005% od pune skale/°C

  • Tačnost očitavanja izlaza: ±4% od pune skale

  • Linearnost izlazne struje: ±0,05% nominalno od pune skale

  • Rezolucija: ±0,05% od pune skale

  • Kalibrisana tačnost: ±0,35% od pune skale (25°C), uključujući linearnost

  • Direktno podesiv opseg izlazne struje: 0 mA, 2.9 - 21.1 mA

  • Maksimalno otporno opterećenje: 760 Ω

  • Maksimalni napon napajanja: 24 V ± 22 VDC do 28 VDC

  • Maksimalni napon usklađenosti izlaza: 16 V

  • Maksimalni napon otvorenog kola: 18 V

  • Vreme odziva (DAC kod do izlaza): 1 ms

  • Razmak izlaza prebacivanja (0 mA do polja): maks. 15 ms

Digitalni ulazi

  • Ulazni kanali: 2

  • Opseg napona napajanja DI: 22 do 28 VDC

  • ON napon/struja senzora: ≥13 VDC ili ≥6.12 mA

  • OFF napon/struja senzora: ≤5 VDC ili ≤2.1 mA

  • Ulazna impedansa: 4,6 kΩ

  • Apsolutno kašnjenje kroz ulazni filter i izolaciju: 1,78 ms

  • Zagarantovani ON otpor polja: ≤300 Ω @ 15 VDC

  • Zagarantovani OFF otpor polja: ≥30 kΩ @ 30 VDC
