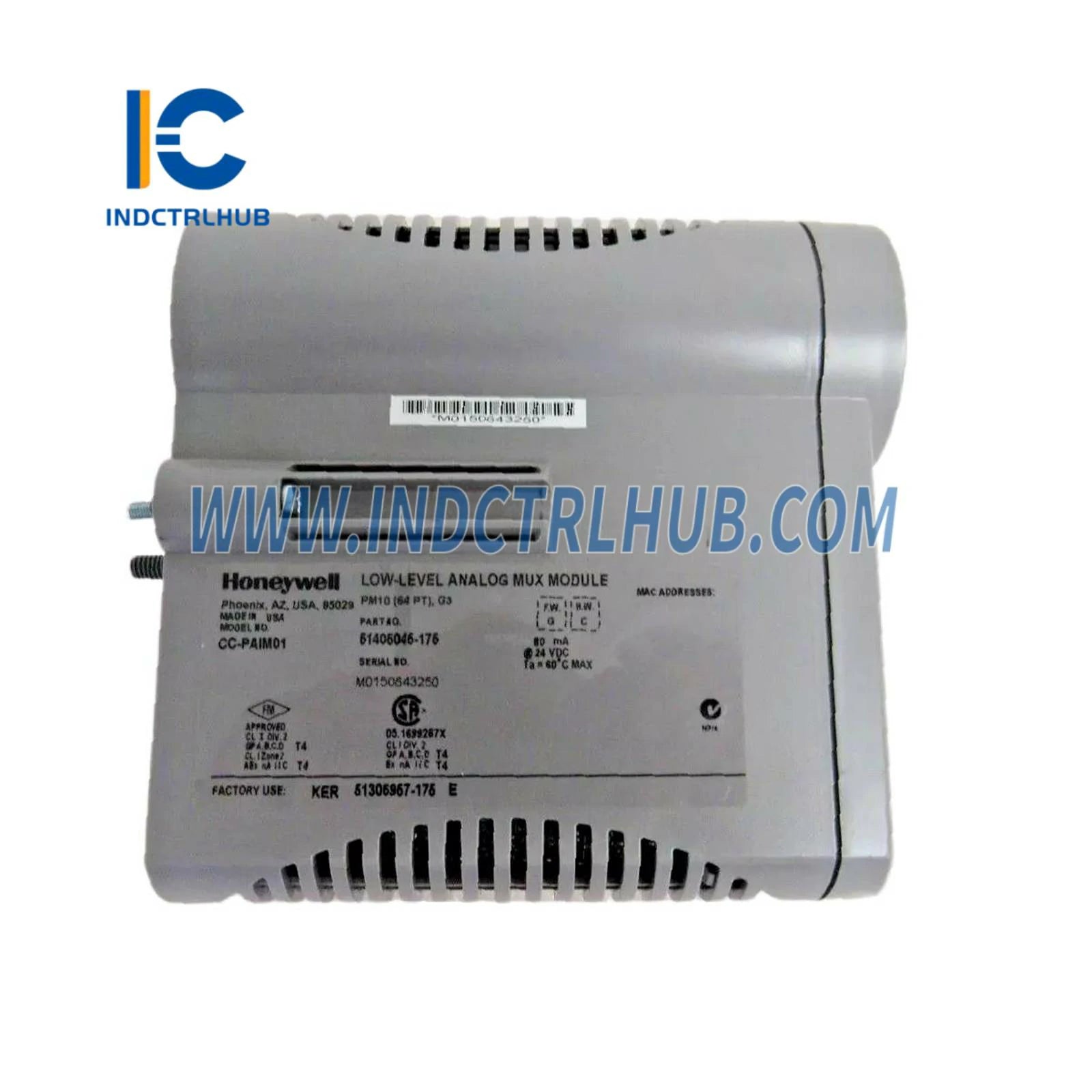

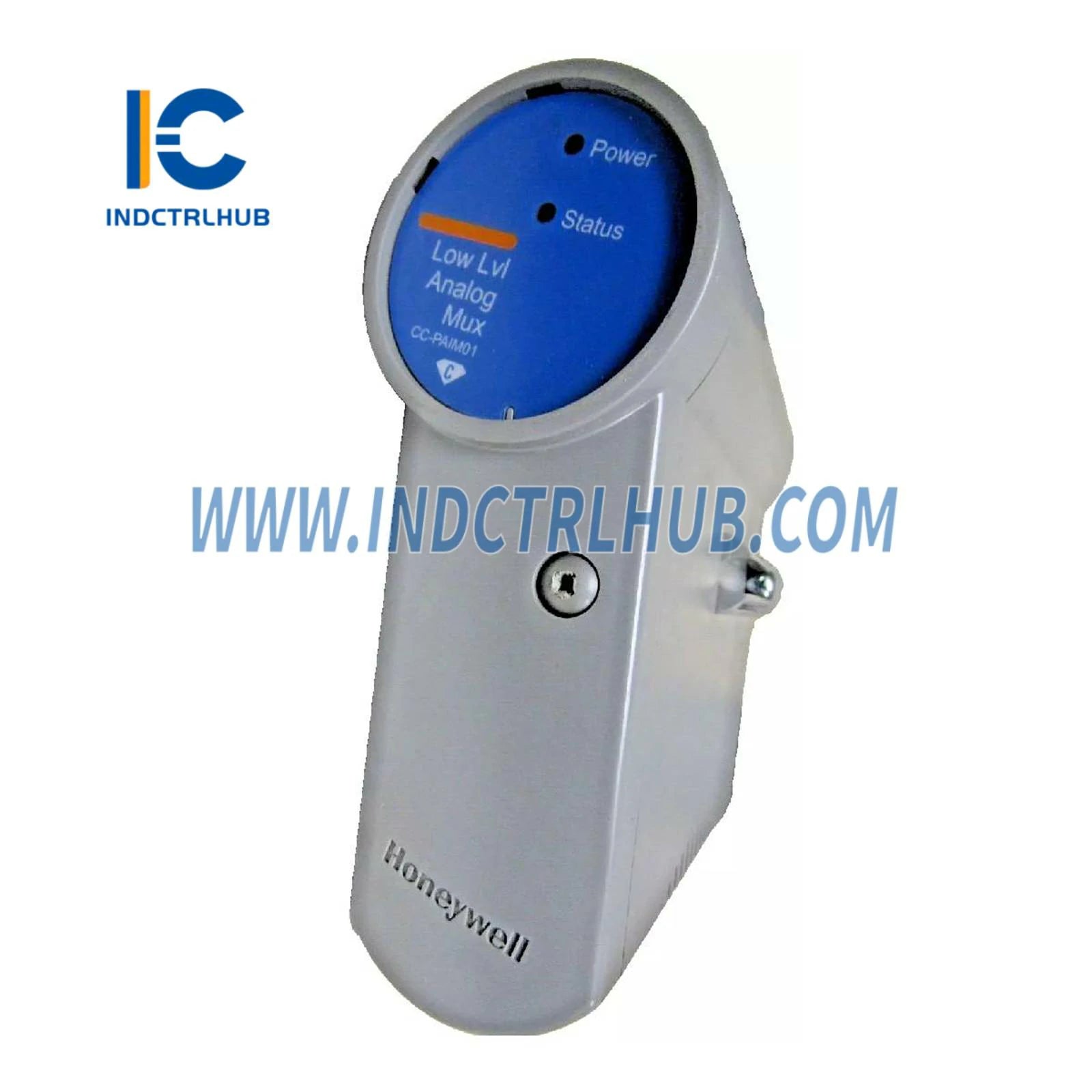

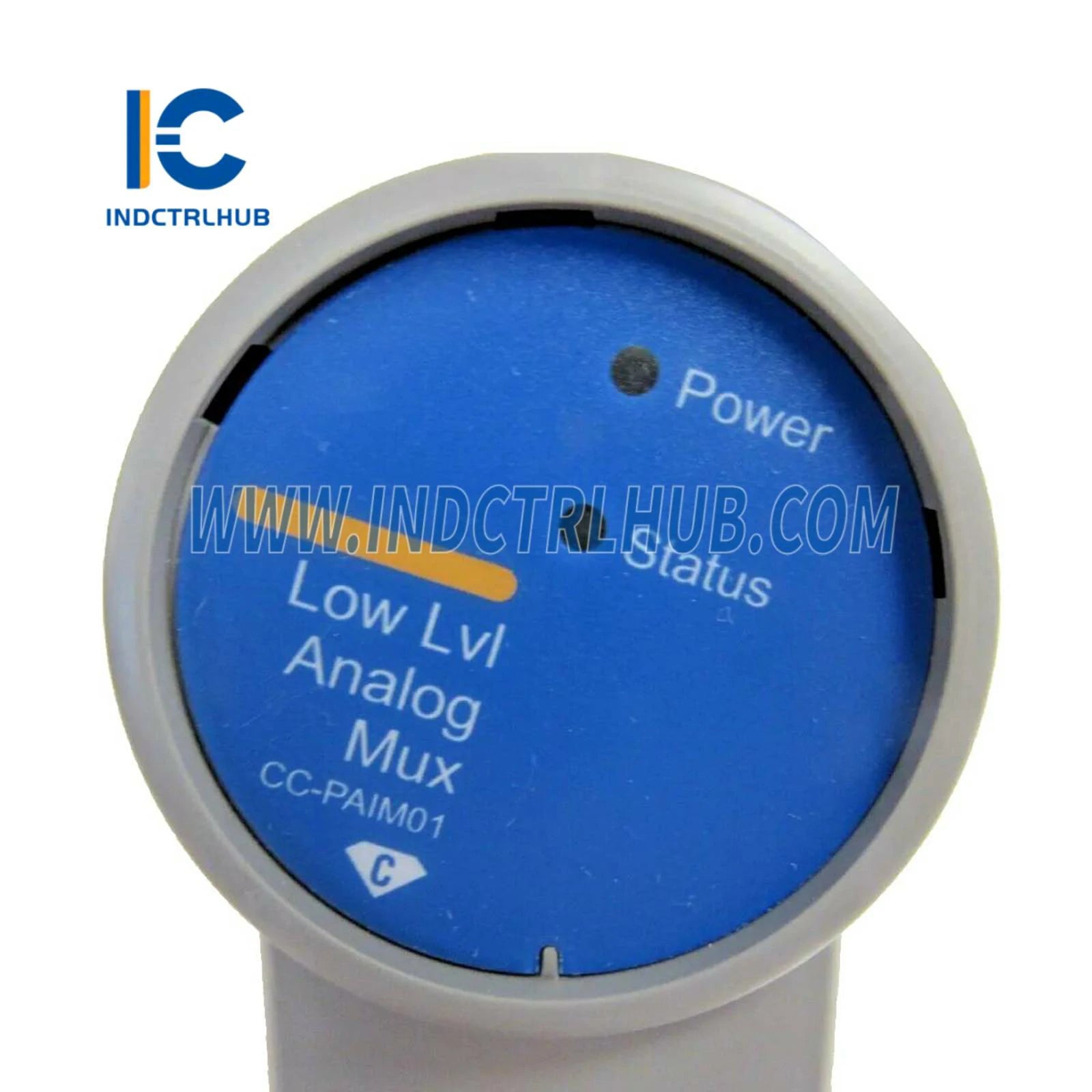

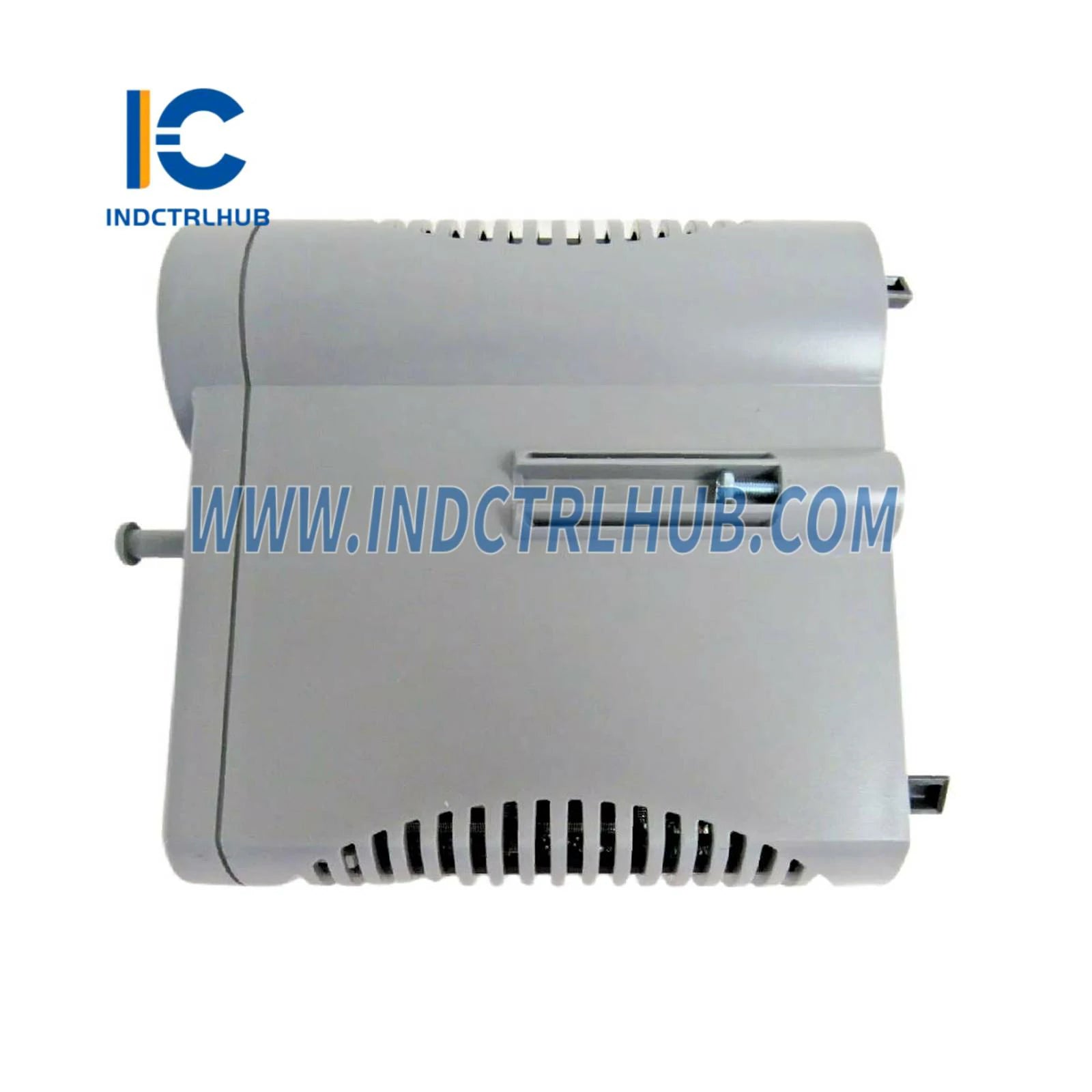

Honeywell CC-PAIM01 51405045-175 Multiplexer za ulaz niskog nivoa

Tip modela

CC-PAIM01 _ Niskonaponski multiplekser

Kompatibilni PMIO FTA modeli

MU-TAMR04, TAMT04, TAMT14

Tip ulaza

Termopar (TC) i/ili detektor temperature otpornika (RTD)

Ulazni kanali

64 potpuno izolovana kanala (kanal-po-kanal, do PM i do napajanja); u koracima od 16

Brzina skeniranja ulaza

1 sekunda fiksirana od strane IOM (do 64 kanala/sek)

Širina kanala

0 do 4.7 Hz (-3 dB)

Nominalni ulazni opseg (samo TC)

-20 do +100 mV

Maksimalni kontinuirani ulaz (bez oštećenja)

TC: -10 do +10 V RTD: -1 do +2 V @ 100 mA

Greška pojačanja

_ 0.050% od pune skale (-20 do +100 mV opseg)

Temperaturna stabilnost

TC/mV: ±20 ppm/°C RTD: ±20 ppm/°C

Dugoročni drift

500 ppm

Ulazni impedans

1 MΩ na DC (samo TC)

Napon Zajedničkog Moda (CMV)

±250 VDC ili VAC RMS (DC do 60 Hz)

Odnos Odbacivanja Zajedničkog Moda (CMRR)

_ 120 dB na 50/60 Hz (sa impedansom izvora od 1000 Ω)

Izolacija napona (kanal-po-kanal)

±250 VDC ili VAC RMS (DC do 60 Hz)

Preklapanje kanala

80 dB tipično, 120 dB na 50/60 Hz

Odnos odbacivanja normalnog režima

_ 60 dB na 50/60 Hz

Integracija frekvencije mreže

50 Hz ili 60 Hz (fiksni izbor)

Struja pobude RTD senzora

1 mA

Tačnost referentne tačke hladnog spoja (CJR)

0_50°C: ±1.0°C-20_60°C: ±1.5°C

Tačnost linearizacije TC

±0.05 Ω/°C

Detekcija otvorenog TC

_1000 Ω = garantovano bez prekida_1500 Ω = garantovano prekidanje

Maksimalni otpor vodova RTD

15 Ω

Zaštita od prenapona (Terminali senzora)

EN 61000-4-5 (1kV linija do linije, 2kV linija do zemlje)

Zaštita od prenapona (Napajanje/Serijski)

EN 61000-4-5 (1kV linija do linije, 2kV linija do zemlje)

Maksimalna udaljenost kabla (IOTA do FTA)

1000 ft koristeći 16 AWG, dva uvijena para po FTA

Dimenzije FTA

Inči: 2.5 D x 4.9 Š x 12.1 Dmm: 63.5 D x 124.46 Š x 307.34 D
