Product Description
Opšte informacije
|
Atribut |
Opis |
|---|---|
|
Proizvođač |
Honeywell |
|
Serija proizvoda |
ControlEdge PLC |
|
Broj modela |
900CP1-0200 |
|
Tip modela |
Kontrolni procesorski modul |
|
Izdanje |
R180.1 |
Tehničke specifikacije
Performanse & Kapacitet
|
Stavka |
Specifikacija |
|---|---|
|
Maksimalni broj I/O modula |
144 |
|
Maksimalni broj analognih kanala |
2304 |
|
Maksimalni broj digitalnih kanala |
4608 |
|
Maksimalni broj proširenih I/O ormara (Neredundantni) |
11 |
|
Maksimalni broj proširenih I/O ormara (Redundantni) |
12 |
|
Vreme izvršavanja komande |
85 µs po 1000 ST komandi |
Hardverske karakteristike
|
Stavka |
Specifikacija |
|---|---|
|
Procesor |
Dual Core ARM Cortex-A9, 667 MHz |
|
Programiranje memorije |
10 MB (5 MB program + 5 MB podaci) |
|
Flash memorija |
256 MB |
|
RAM |
256 MB ECC |
|
Podrška za SD karticu |
Do 32 GB (Klasa 6/10) |
|
Real-Time Clock (sat u realnom vremenu) |
Čuvanje podataka 2 nedelje nakon gubitka napajanja |
|
Watchdog tajmer |
Da |
|
Vreme skeniranja ulaza/izlaza |
Podesivo 10–3000 ms |
|
Vreme prebacivanja |
< 100 ms |
|
Radni režimi |
Zaključano za rad, zaključano za zaustavljanje, daljinski rad, daljinsko zaustavljanje |
|

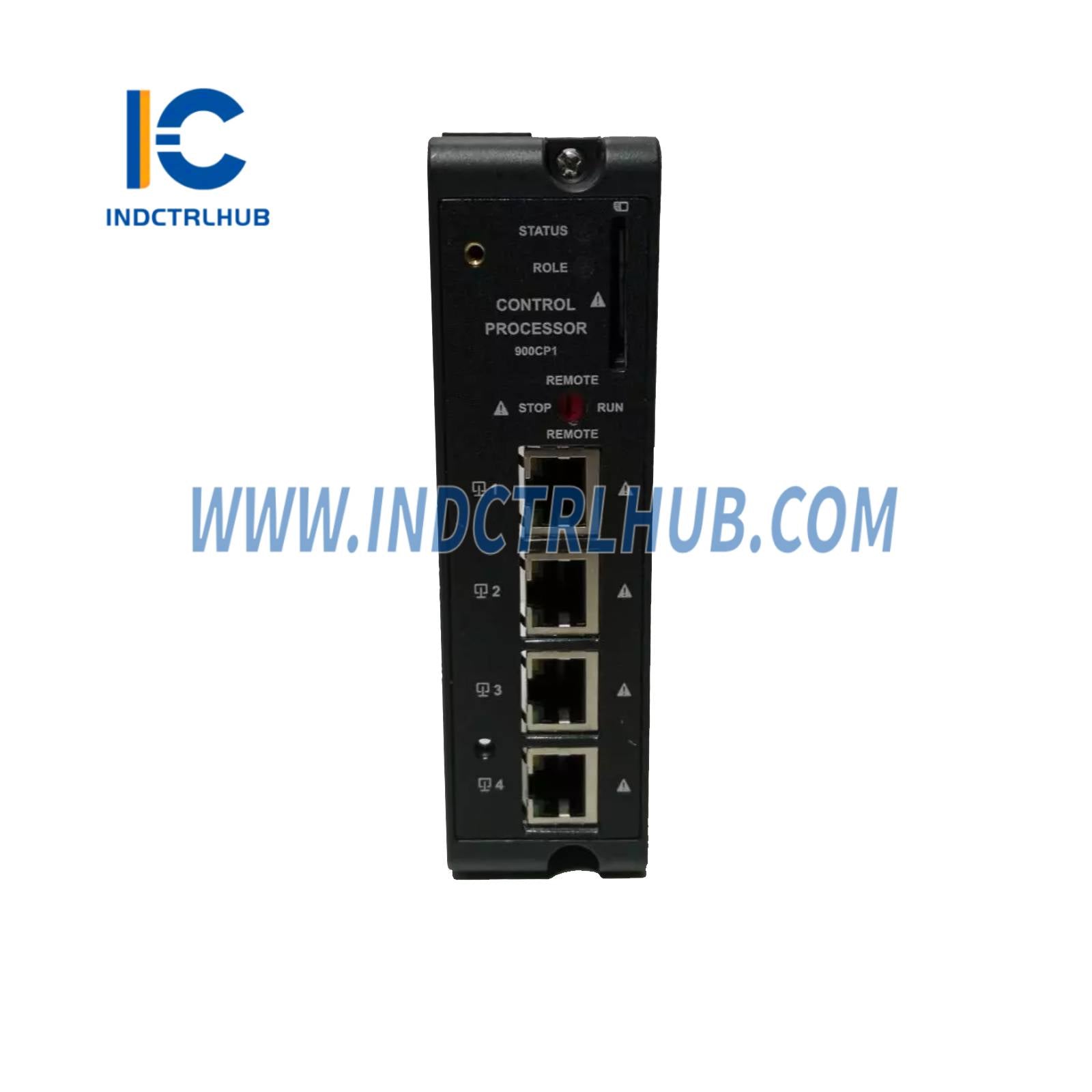

LED diode |
2 trobojna LED dioda koje pokazuju status i ulogu |
Komunikacija
|
Stavka |
Specifikacija |
|---|---|
|
Ethernet portovi |
4 × RJ45, ekranisani, automatski crossover |
|
Brzina porta |
10/100BaseTx, automatsko prepoznavanje |
|
Izolacija |
1500 Vrms na 1 minut |
|
Zaštita od tranzijenata |
600 W vršni impuls (10×1000 µs) |
|
Dijagnostičke LED diode |
Da (po portu) |
Podržani protokoli (Portovi 1 i 2):
-
MODBUS TCP/UDP
-
OPC UA (Klijent i Server)
-
HART-IP
-
CDA Responder
-
EtherNet/IP Server
-
DNP3
-
MQTT (Sparkplug B)
-
IEC60870-5-104
-
EUCN (kada radi kao ELMM)
-
IPsec, FTE, ugrađeni firewall
Podržani protokoli (Portovi 3 & 4):
-
EtherNet/IP Klijent
-
PROFINET IO Kontroler
Snimanje podataka
|
Stavka |
Specifikacija |
|---|---|
|
Medijum |
Flash ili opciona SD kartica |
|
Interval |
1s, 5s, 10s, 1min, 5min, 10min, 1h |
|
Rezolucija vremenskog žiga |
1 ms |
Подршка за Modbus
|
Funkcionalnost |
Detalji |
|---|---|
|
Uloge |
Master i Slave |
|
Етернет |
MODBUS TCP/UDP |
|
Serijski |
MODBUS RTU/ASCII preko 900ES1-0100 |
|
Maksimalne slave veze |
64 po Ethernet portu, 32 po serijskom portu |
|
Maksimalne master veze |
16 po Ethernet portu |
|
Maksimalni registri |
16000 |
|
Veličina registra |
16/32/64 bit |
OPC UA podrška
|
Funkcionalnost |
Detalji |
|---|---|
|
Uloge |
Server & Klijent |
|
Varijable (Server) |
2000 |
|
Varijable (Klijent) |
500 |
|
Tipovi podataka |
BOOL, SINT, INT, DINT, FLOAT, STRING, DateTime, itd. |
|
Bezbednost |
Podržava više OPC UA sigurnosnih politika |
|
Sertifikati |
GDS „Push“ i „Pull“ model |
MQTT podrška
|
Stavka |
Specifikacija |
|---|---|
|
Tip korisnog opterećenja |
Sparkplug B |
|
Brokeri |
1 aktivan + 1 rezervni |
|
Tipovi podataka |
BOOL, SINT, INT, DINT, REAL, LREAL |
|
QoS nivoi |
0, 1, 2 |
|
TLS |
v1.2, v1.3 |
|
Store & Forward |
Podržano |
Ekološki
|
Stavka |
Specifikacija |
|---|---|
|
Radna temperatura |
-40 do +70°C |
|
Temperatura skladištenja |
-40 do +85°C |
