Product Description
Opšte informacije
|
Proizvođač |
Honeywell |
|---|---|
|
Model/Broj dela |

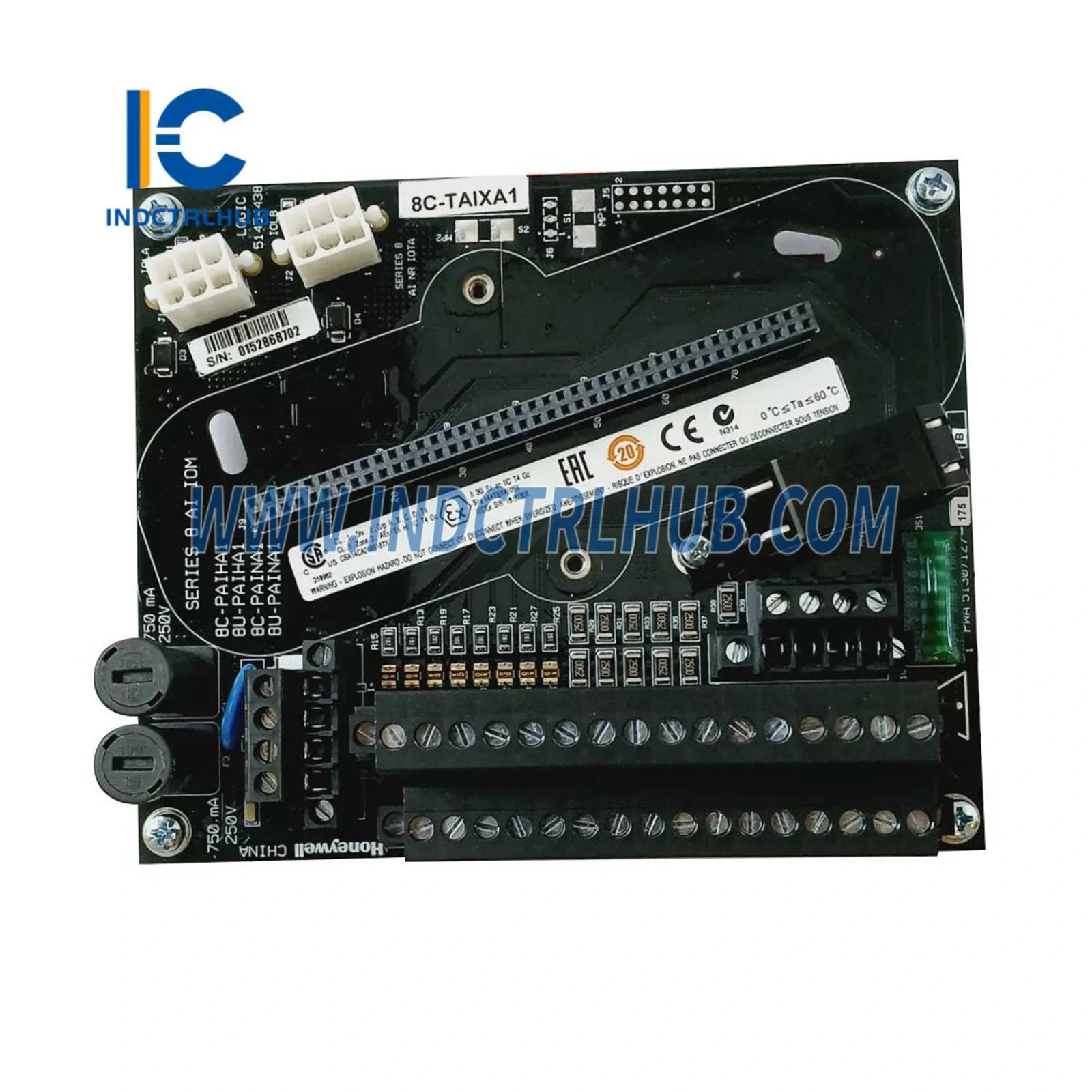

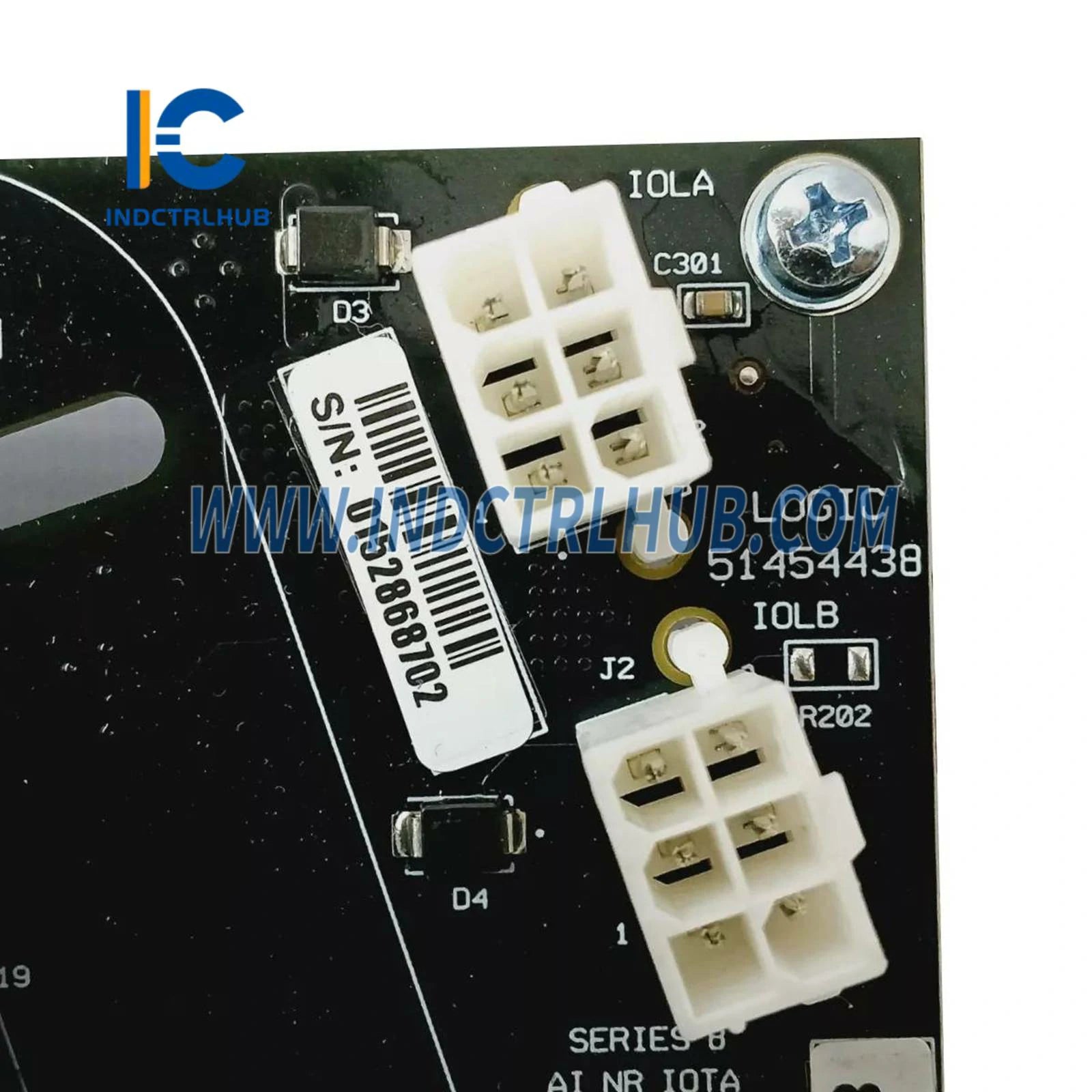

8C-TAIXA1 (51307127-175) |
|
Opis |
Analogni ulaz – jednosmerni |
Funkcija
• Prihvata strujne ulaze sa predajnika i senzorskih uređaja.
• Obezbeđuje opsežnu samodijagnostiku za pouzdanost sistema.
• Podržava opcionu redundanciju za povećanu stabilnost.
• Brzo skeniranje petlje za poboljšane performanse.
• Izbor interne ili eksterne snage polja za fleksibilnost.
• Ugrađeni izvor napajanja za ekscitaciju uklanja potrebu za dodatnim marshalling napajanjem.
• Galvanska izolacija obezbeđuje električnu zaštitu.
Specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Ulazno/izlazni modul |
8C-PAINA1 - Analogni ulaz, Jednostruki, Koatirano 8U-PAINA1 - Analogni ulaz, Jednostruki, Nekoatirano |
|
IOTA moduli |
8C-TAIXA1 - Neredundantno, Koatirano, 6” 8U-TAIXA1 - Neredundantno, Nekoatirano, 6” 8C-TAIXB1 - Redundantno, Koatirano, 12” 8U-TAIXB1 - Redundantno, Nekoatirano, 12” |
|
Tip ulaza |
Struja (2-žični ili samopokretni predajnici) |
|
Ulazni kanali |
16 (Svi jednopolni) |
|
Napon |
24 VDC |
|
Nazivna struja modula |
105 mA |
|
Radna temperatura |
0 do 60°C |
|
Temperatura skladištenja |
-40 do 85°C |
|
Rezolucija A/D konvertera |
16 bita |
|
Uklanjanje i umetanje modula pod napajanjem |
Podržano |
|
Opseg ulaza |
4-20 mA (kroz 250 Ω) |
|
Odnos odbacivanja normalnog režima (na 60 Hz) |
19 dB |
|
Odgovor filtera normalnog režima |
Jednopolni RC, -3 dB @ 6,5 Hz |
|
Preklapanje (DC do 60 Hz, kanal-po-kanal) |
-60 dB |
|
Maksimalni ulazni napon (bilo koji ulaz u odnosu na zajednički, bez oštećenja) |
±30 V |
|
Brzina skeniranja ulaza |
50 ms |
|
Hardverska tačnost |
± 0,075% od pune skale (23,5° ± 2°C) ± 0,15% od pune skale (0 do 60°C) |
|
Galvanska izolacija (napon bilo kog ulaznog terminala u odnosu na zajednički) |
1000 VAC RMS ili ±1000 VDC |
|
Tehnika izolacije |
Icoupler (u IOM) |
