Product Description

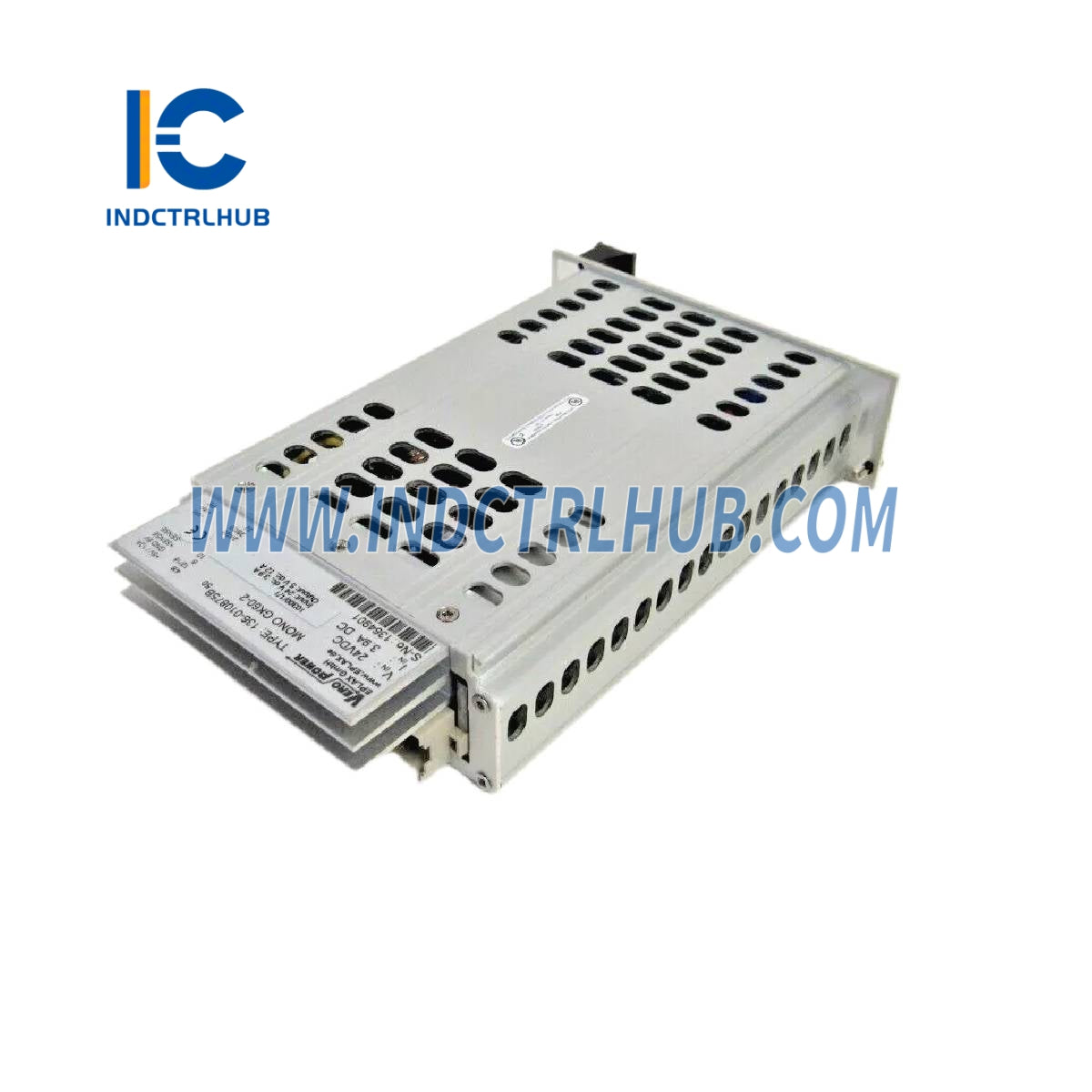

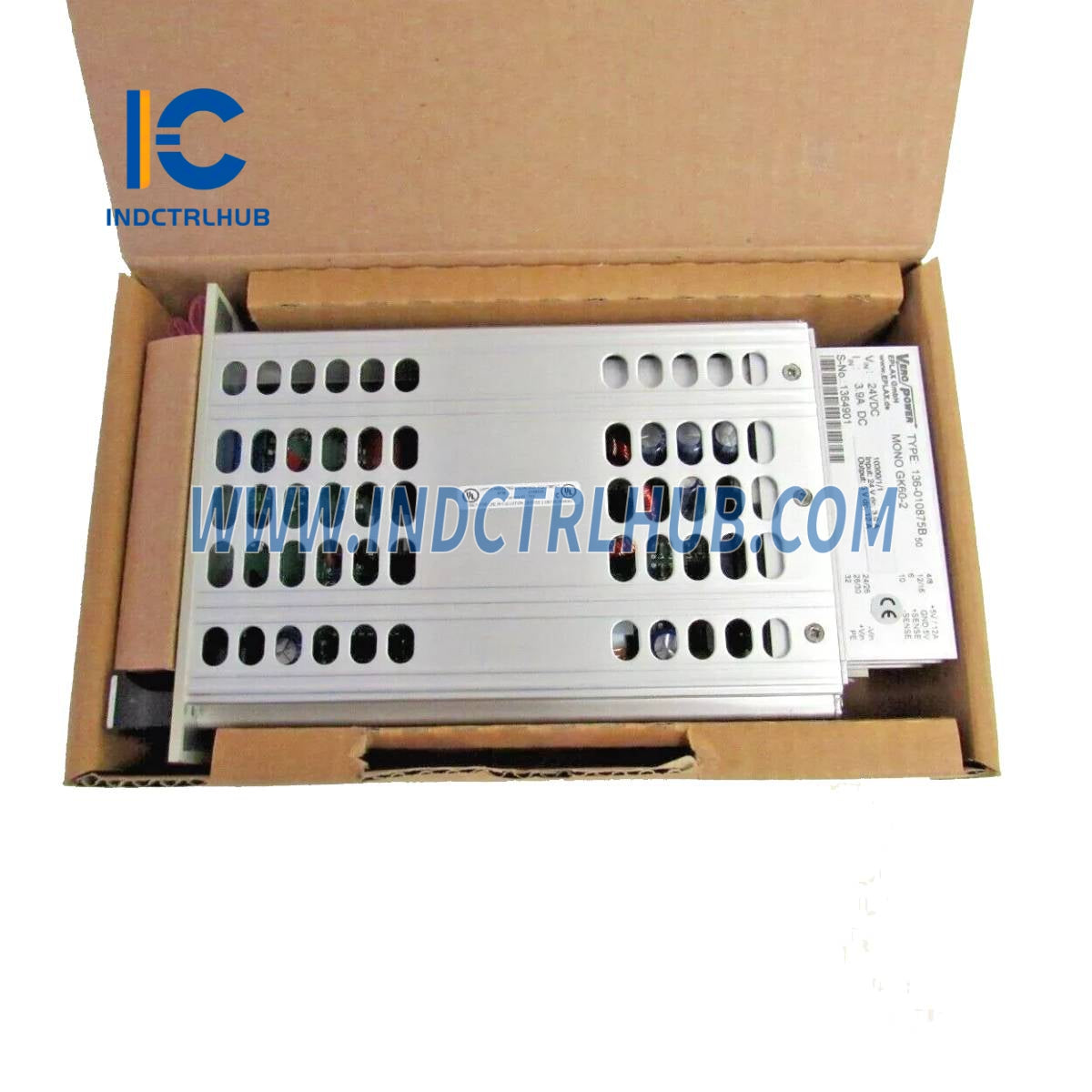

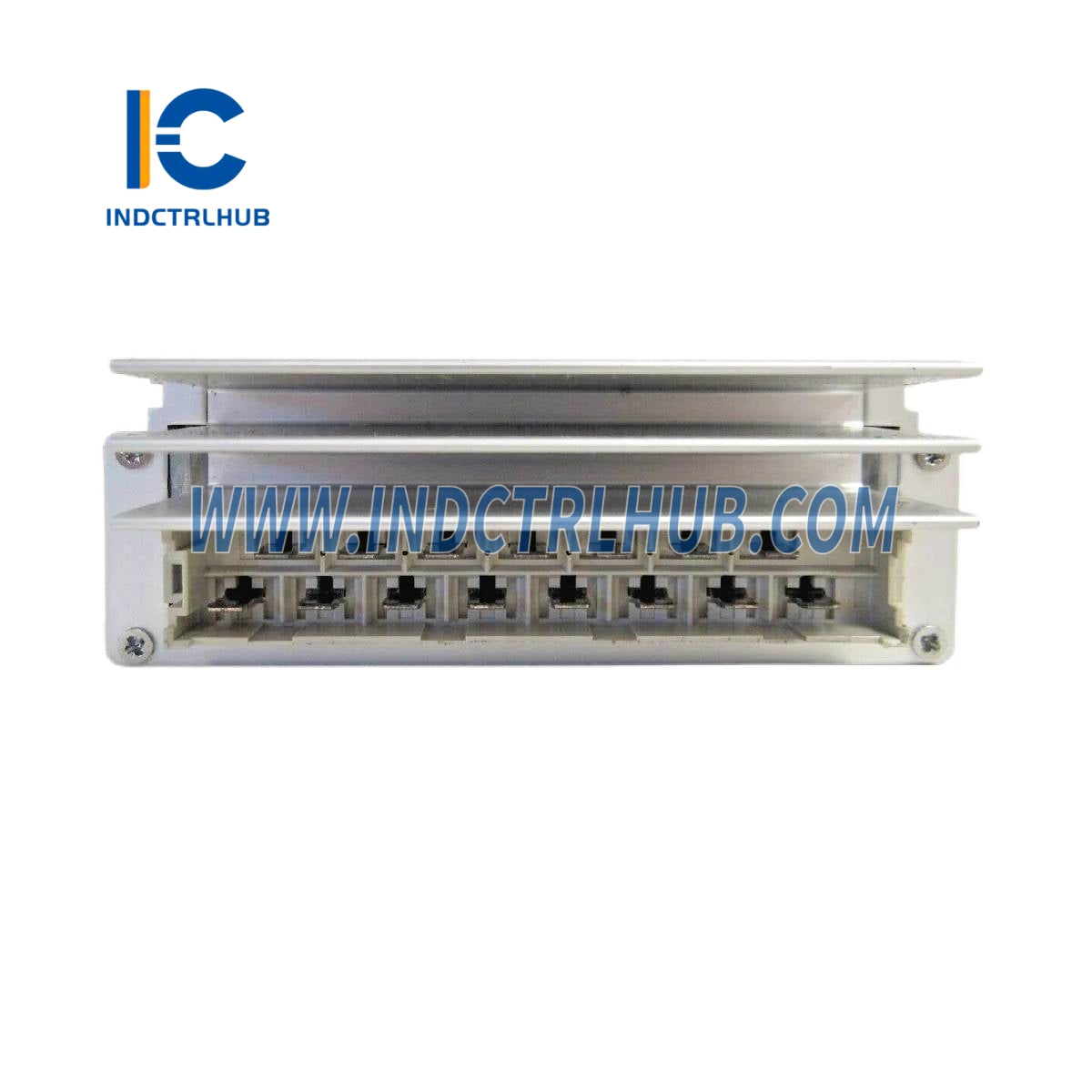

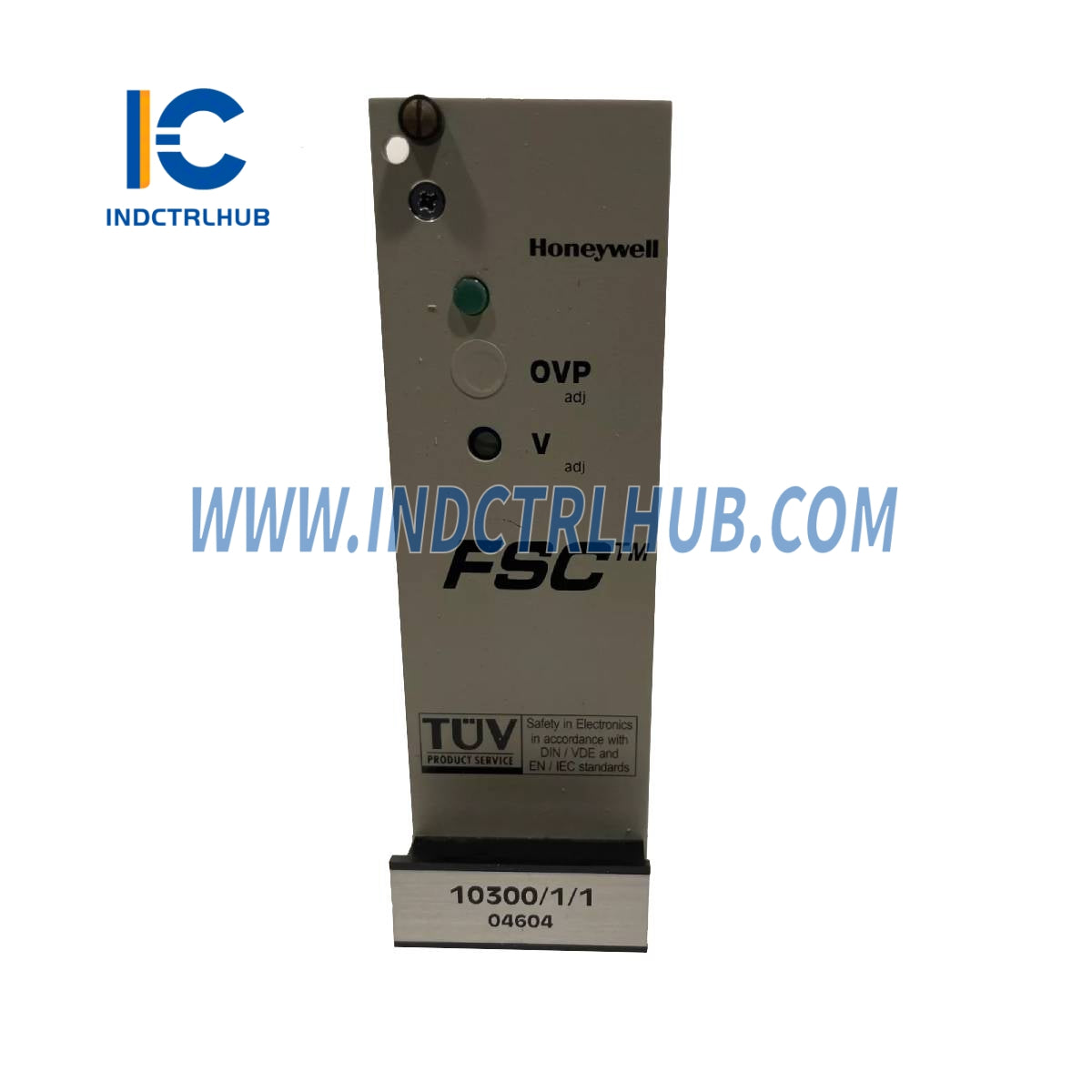

Honeywell 10300/1/1 Modul Konvertera
Pregled Proizvoda
- Honeywell 10300/1/1 je DC/DC modul konvertera dizajniran za upotrebu u Honeywell-ovom Fail-Safe Controller (FSC) sistemu unutar TDC 3000 i Experion Process Knowledge System (PKS) platformi. Ovaj modul konvertuje ulaz od 24 VDC u izlaz od 5 VDC za napajanje internih FSC modula, obezbeđujući galvansku izolaciju između ulaznih i izlaznih napona. Ključan je za osiguranje pouzdanog napajanja u industrijskim aplikacijama automatizacije, naročito u okruženjima gde je bezbednost kritična.
Tehničke Specifikacije
- 10300/1/1 ima sledeće specifikacije zasnovane na standardnim karakteristikama za ovaj model:
| Specifikacija | Detalji |
|---|---|
| Model/Broj dela | 10300/1/1 |
| Proizvođač | Honeywell |
| Opis | DC/DC modul konvertera, 24 VDC na 5 VDC |
| Serija | FSC / TDC 3000 / Experion PKS |
| Ulazni Napon | 24 VDC (-15% do +30%, 18–30 VDC) |
| Izlazni Napon | 5 VDC sa zaštitom od prenapona (podesivo na 5.00 VDC) |
| Izlazna Struja | 12 A na 0°C do 45°C (32°F do 113°F) 8 A na 0°C do 60°C (32°F do 140°F) |
| Potrošnja Snage | Struja < 3.9 A na 24 VDC |
| Struja Uključivanja | < 18 A (sa NTC otpornikom za ograničenje) |
| Sadržaj Talasa | < 40 mV vrh do vrha (pri punom opterećenju) |
| Efikasnost | ≥ 70% |
| Radna Temperatura | 0°C do 60°C (32°F do 140°F) |
| Težina | Približno 0.68 kg |
| Prostorni Zahtevi | 8 TE, 3 HE (8 HP, 3U) |
Dodatni Detalji
- 10300/1/1 uključuje sledeće dodatne informacije zasnovane na njegovoj standardnoj upotrebi i dokumentaciji:
- Funkcija: Konvertuje 24 VDC napajanje postrojenja u 5 VDC za FSC sistem module, obezbeđujući galvansku izolaciju i stabilnu isporuku napajanja.
- Montiranje: Instalira se u FSC sistemski ormar, blizu sistemske magistrale (npr. 12-SBUS) da bi se minimizirao pad napona; zahteva pravilnu upotrebu žice za senzore i kratko, adekvatnog prečnika ožičenje.
- Kompatibilnost: Kompatibilan sa Honeywell-ovim FSC sistemom, TDC 3000 Process Manager-om i Experion PKS; pin-kompatibilna nadogradnja za GK60 modul.
- Konfiguracija: Podržava redundantne konfiguracije; uključuje zaštitu od prenapona podešenu na 5.75 VDC. Napomena: Moduli bez sufiks koda ili sa sufiksom ≤04602 nisu CE odobreni.
- [](https://www.6gcontrols.com/products/honeywell-10300-1-1-24-vdc-to-5-vdc-12-a-converter-in-stock/)
- Certifikati: CE, TÜV, UL (za module sa sufiks kodom >04602).
