Product Description
🔹 Pregled proizvoda
|
Kategorija |
Detalji |
|---|---|
|
Proizvođač |
General Electric (GE Multilin) |
|
Model/Broj dela |

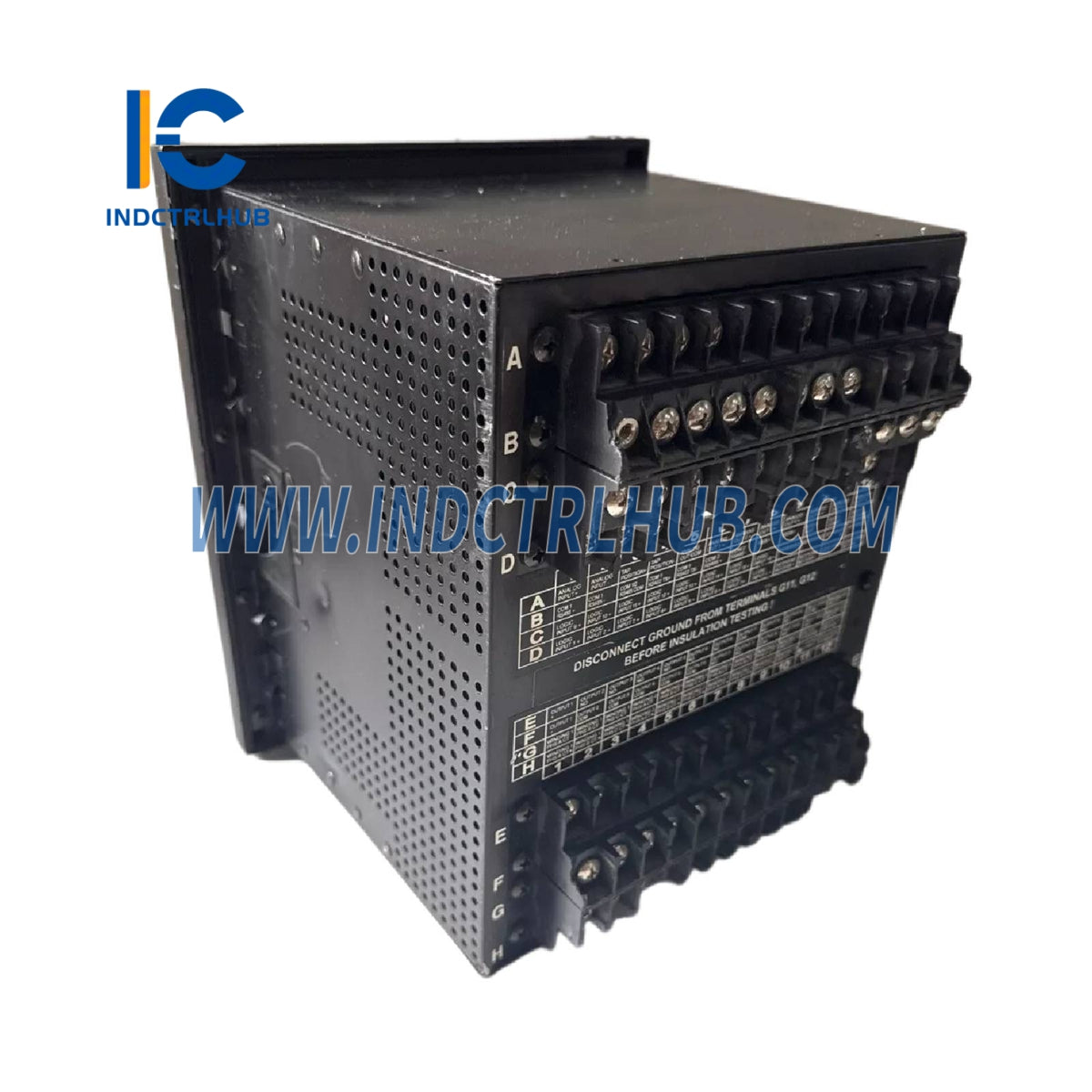

745-W2-P5-G5-HI |
|
Opis |

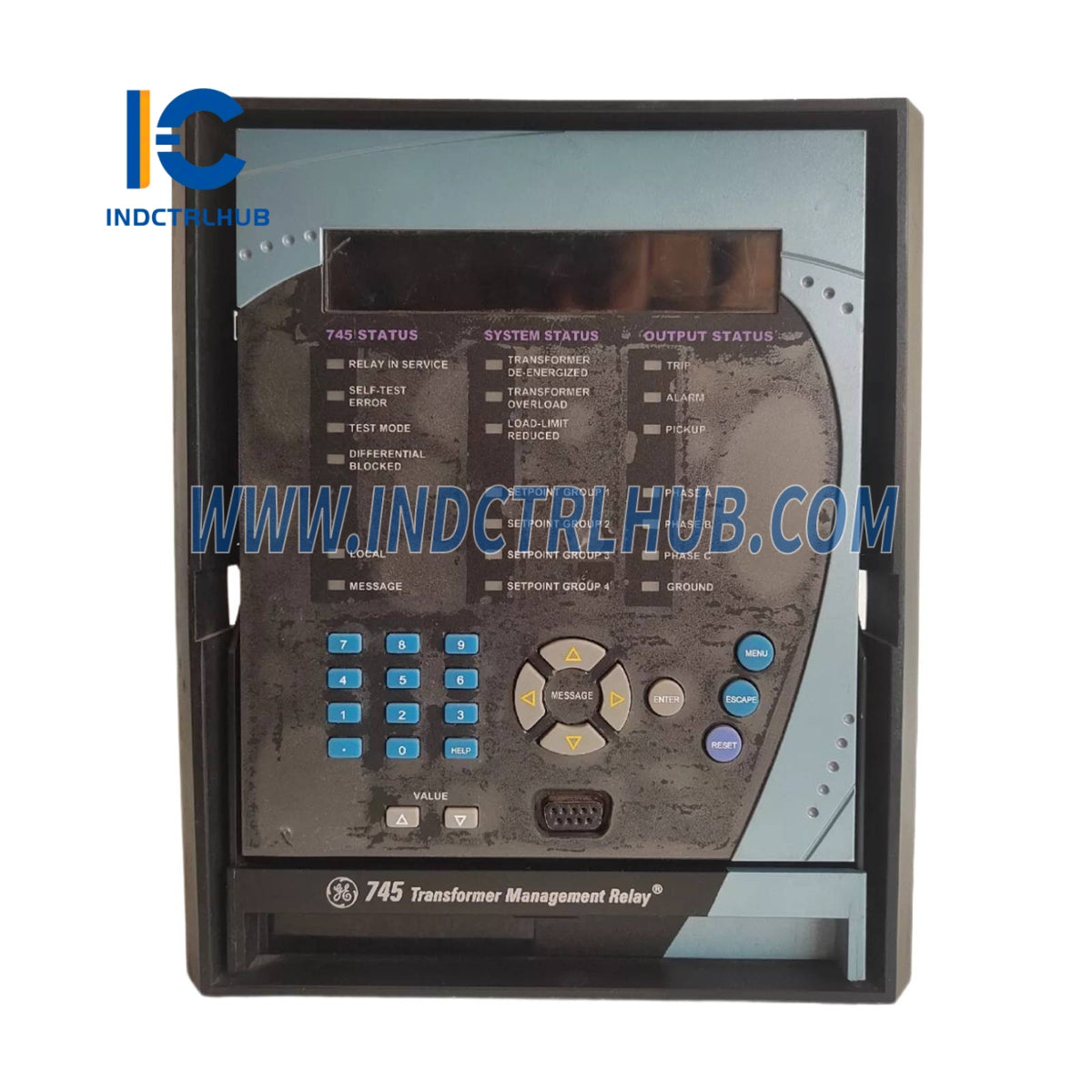

Relej za zaštitu transformatora dizajniran za brzu zaštitu malih do velikih transformatora. Podržava dva namotaja po fazi, napredne algoritme zaštite i integraciju sa GE-ovim EnerVista softverom. |
|
Ključne karakteristike |
Brza diferencijalna zaštita, prigušenje harmonika, blokada preeksitacije, Vnet/IP spreman, RS232/RS485 portovi, podrška za EnerVista 745 |
🔹 Tehničke specifikacije
|
Specifikacija |
Detalji |
|---|---|
|
Модел |
745-W2-P5-G5-HI |
|
Tip proizvoda |
Relej za zaštitu transformatora |
|
Namotaji po fazi |
2 (W2) |
|
Ulaz za faznu struju |
5 A (P5 za oba namotaja) |
|
Ulaz za struju uzemljenja |
5 A (G5 za oba namotaja) |
|
Napajanje kontrole |
Visok (HI): 90–300 VDC / 70–265 VAC, 48–62 Hz |
|
Komunikacioni portovi |
RS232 (sprat), RS485/RS422 (zadnji deo), opciono Ethernet |
|
Radna temperatura |
-40°C do 60°C (-40°F do 140°F) |
|
Težina |
Približno 4,8 kg (10,6 lbs) sa SR-serijom kućišta |
🔹 Opcije spoljnog povezivanja
|
Tip priključka |
Detalji |
|---|---|
|
Podržane veze |
RS232 za lokalnu PC vezu (EnerVista 745), RS485/RS422 za povezivanje releja u niz, opciono Ethernet |
🔹 Funkcionalne karakteristike
|
Karakteristika |
Detalji |
|---|---|
|
Zaštita |
Procenat diferencijala, preopterećenje, frekvencija, ograničeni kvar na uzemljenju, preeksitacija |
|
Nadzor |
Preopterećenje transformatora, ukupno harmonijsko izobličenje (THD), pojedinačne harmonike |
|
Softver |
EnerVista 745 za konfiguraciju, dijagnostiku, snimanje talasnih oblika i daljinski nadzor |
|
Montaža |
Izvlačni stil u SR-seriji kućišta; odgovara standardnim 19-inčnim ormarima |
🔹 Model i konfiguracija
|
Kategorija |
Detalji |
|---|---|
|
Osnovni model |
745 |
|
Konfiguracija |
W2: 2 namotaja/fazuP5: 5 A fazni CTsG5: 5 A uzemljenje CTsHI: Ulaz za visok napon upravljačke snage |
