Product Description
🔹 Pregled proizvoda
|
Kategorija |
Detalji |
|---|---|
|
Proizvođač |
General Electric (GE Multilin) |
|
Model/Broj dela |
745-W2-P5-G5-HI-A-L-R-E-H |
|

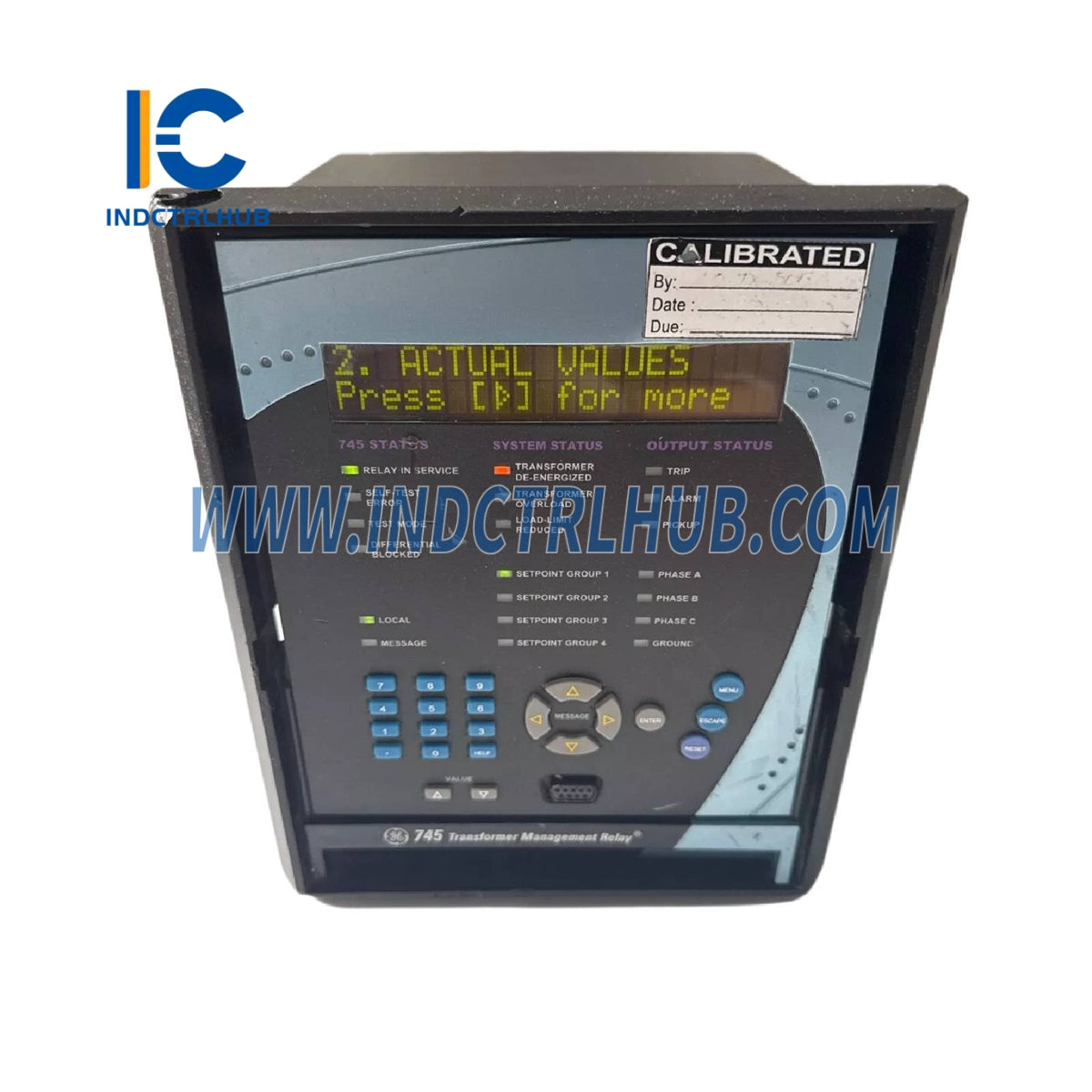

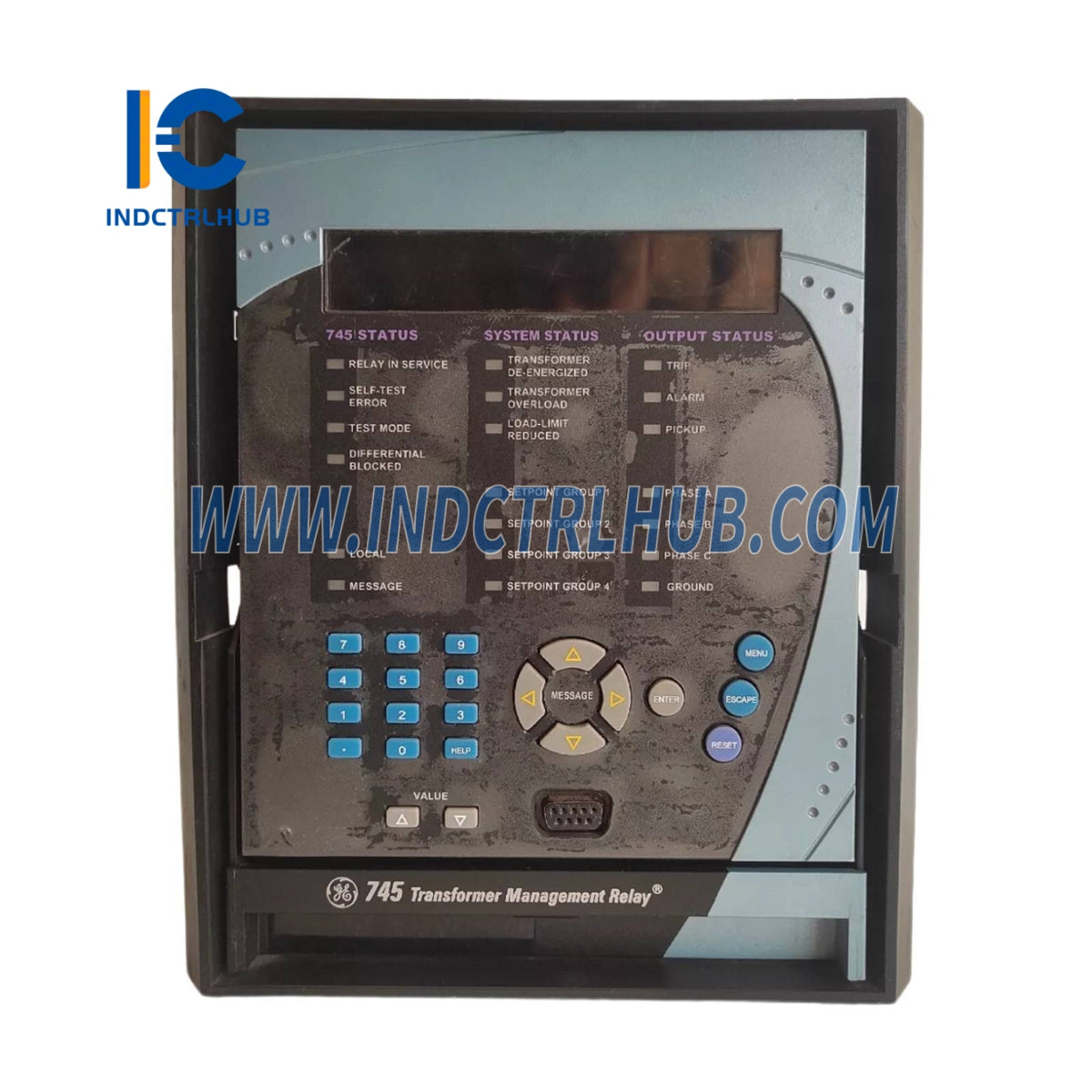

Opis |
Napredni relej za zaštitu transformatora koji nudi zaštitu velike brzine, opsežan analogni I/O, poboljšani nadzor i robusni dizajn za rad u zahtevnim uslovima. |
|
Ključne karakteristike |
Zaštita velike brzine, adaptivno prigušenje harmonika, zaštita od preeksitacije i ograničena zaštita od zemljospojnog kvara, analogni I/O, analiza starenja transformatora, poboljšani LCD, konformni premaz |
🔹 Tehničke specifikacije
|
Specifikacija |
Detalji |
|---|---|
|
Модел |
745-W2-P5-G5-HI-A-L-R-E-H |
|
Tip proizvoda |
Relej za zaštitu transformatora |
|
Namotaji po fazi |
2 (W2) |
|
Ulaz faznog struje |
5 A (P5: za oba namotaja) |
|
Ulaz struje uzemljenja |
5 A (G5: za oba namotaja) |
|
Napajanje kontrole |
Visok (HI): 90–300 VDC / 70–265 VAC, 48–62 Hz |
|
Analogni I/O (A) |
4 analogna izlaza (0–1, 0–5, 0–20, 4–20 mA), 7 analognih ulaza |
|
Praćenje gubitka životnog veka (L) |
Temperatura najtoplije tačke, faktor starenja, akumulirani gubitak životnog veka |
|
Ograničeni uzemljeni kvar (R) |
Napredno otkrivanje uzemljenog kvara |
|
Poboljšan prikaz (E) |
Veliki LCD ekran sa proširenom tastaturom |
|
Konformni premaz (H) |
Zaštitni premaz za oštre ili korozivne uslove |
|
Komunikacioni portovi |
RS232 (spreda), RS485/RS422 (pozadi), opciono Ethernet |
|
Radna temperatura |
-40°C do 60°C (-40°F do 140°F) |
|
Težina |
Približno 4,8 kg (10,6 lbs) sa SR-serijskim kućištem |

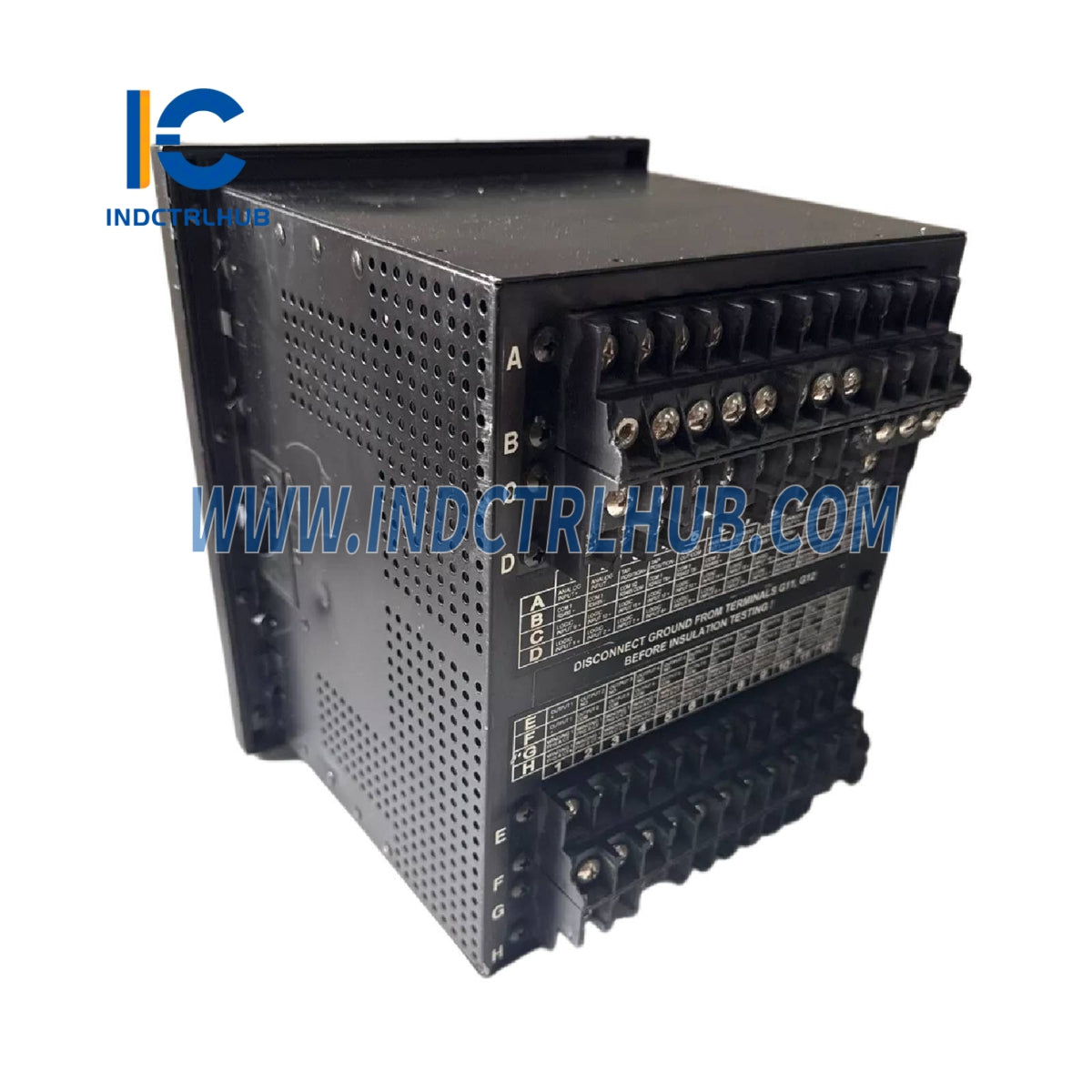

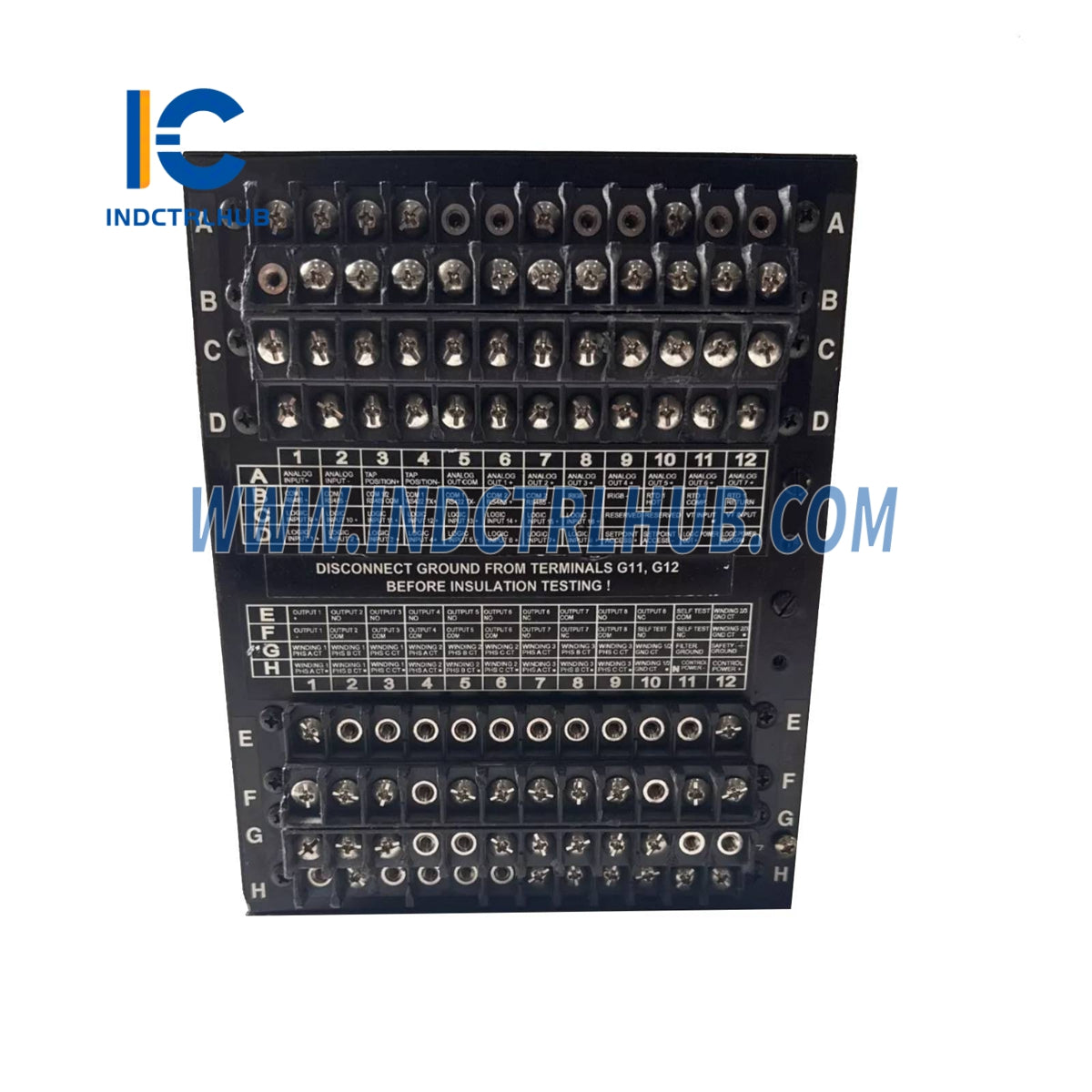

🔹 Opcije spoljnog povezivanja
|
Tip priključka |
Detalji |
|---|---|
|
Podržane veze |
RS232 (spreda) za EnerVista 745 softver, RS485/RS422 za višerelejna podešavanja, opciono Ethernet priključak |
🔹 Funkcionalne karakteristike
|
Karakteristika |
Detalji |
|---|---|
|
Zaštita |
Procenat diferencijala, preopterećenje, frekvencija, prekomerna ekscitacija, ograničeni uzemljeni kvar |
|
Nadzor |
Preopterećenje transformatora, THD, harmonici, starenje transformatora, temperatura najtoplije tačke |
|
Softver |
EnerVista 745 za konfiguraciju parametara, praćenje podataka, snimanje talasnih oblika i dijagnostiku |
|

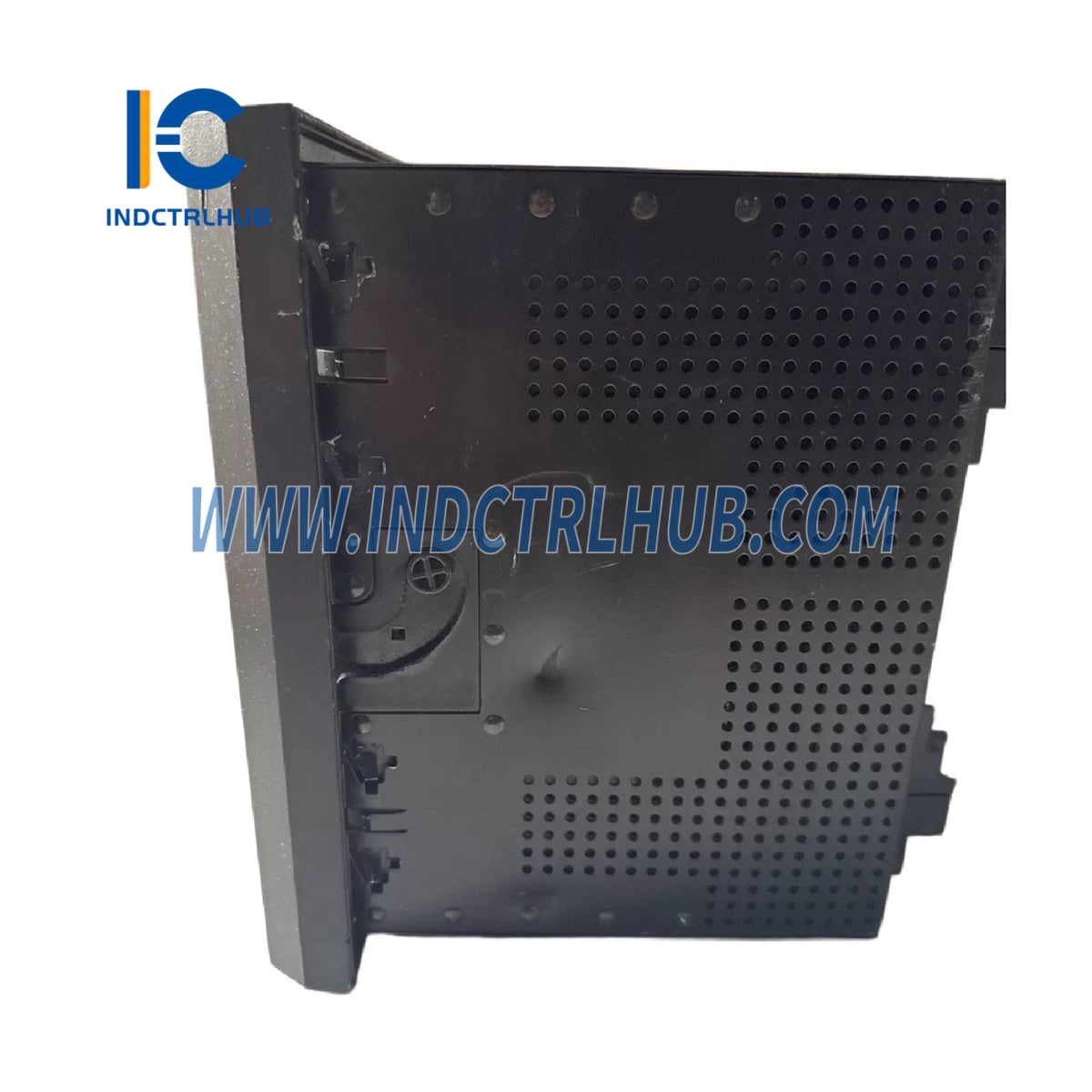

Montaža |
Izvlačni SR-serijski kućište; kompatibilno sa standardnim 19-inčnim stalkom |
🔹 Model i konfiguracija
|
Kategorija |
Detalji |
|---|---|
|
Osnovni model |
745 |
|
Konfiguracija |
W2: 2 namotaja/fazuP5: 5 A CTsG5: 5 A uzemljenje CTsHI: Visoka kontrolna snagaA: Analogni I/OL: Praćenje gubitka životnog vekaR: Ograničeni uzemljeni kvarE: Poboljšan prikazH: Premaz za oštre uslove okoline |
