Parametri proizvoda za P0973JP (8-portni bakarni / 8-portni optički upravljani switch, A4-serija)
📘 Pregled proizvoda
| Polje | Detalji |
|---|---|
| Proizvođač | Schneider Electric (Foxboro) |
| Broj dela | P0973JP |
| Tip proizvoda | 8-portni bakarni / 8-portni optički upravljani switch (A4-serija) |
| Funkcija | Pruža visokoperformansni, potpuno opremljeni Layer-2 Ethernet switching za male do srednje mrežne aplikacije i direktnu konekciju krajnjih stanica |
| Kompatibilnost sistema | Foxboro Evo Control Network (kvalifikovan za upotrebu sa Foxboro DCS) |
| Povezani PSS dokument | PSS 31H-7NWEQUIP (Foxboro Evo Control Network Ethernet oprema) |
⚙️ Funkcionalne specifikacije
| Karakteristika | Specifikacija |
|---|---|

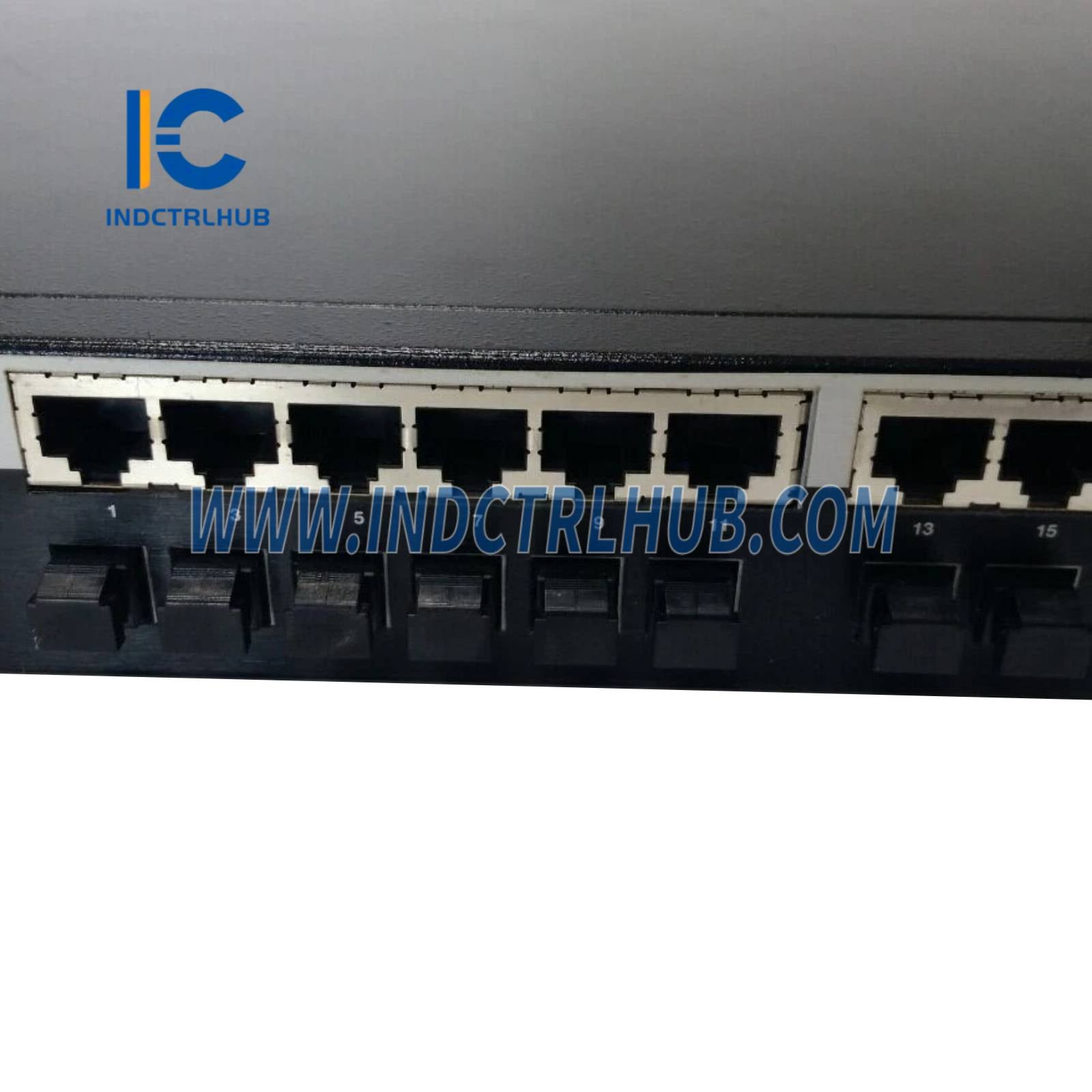

| Konfiguracija portova | - 8 portova 100Base-TX (RJ-45 konektori) - 8 portova 100Base-FX (MT-RJ konektori) - 2 fiksna RJ-45 10/100/1000 porta (konfigurisano za 100Base-TX ili 1000Base-TX za uređaje ili 1000Base-TX za ISL uplink) - 2 1000Base-X uplink Gigabit (SFP) porta |
| Podrška za SFP portove | 2 1000Base-X SFP porta mogu biti opremljena Mini-GBIC modulima (pogledajte Tabelu 3 u dokumentu): - P0972WT (1000Base-SX, MMF, 850 nm) - P0972WU (1000Base-LX, SMF, 1310 nm) - P0972YQ (1000Base-LX/LH, MMF, 1300 nm) - P0973FT (1000Base-ZX, SMF, 1550 nm) - P0973JD (1000Base-BX, S-SMF, 1310/1490 nm) - P0973KP (1000Base-BX, S-SMF, 1310/1490 nm) - P0973KS (1000Base-BX, S-SMF, 1490/1590 nm) - RH102AL (100/1000Base-T, RJ-45 bakar) |
| Ethernet standardi | - IEEE 802.1q (podrška za VLAN) - IEEE 802.1d (MAC most, uključujući STP) - IEEE 802.1p (QoS, prioritet) - IEEE 802.1w (Rapid Spanning Tree, RSTP) - IEEE 802.3: - Fast Ethernet: IEEE 802.3u, 100Base-TX i 100Base-FX (bakar/vlakna) - Gigabit Ethernet: IEEE 802.3z, 1000Base-X (vlakna) - Gigabit Ethernet: IEEE 802.3ab, 1000Base-T (bakar) |
| Režim rada | Full-duplex rad |

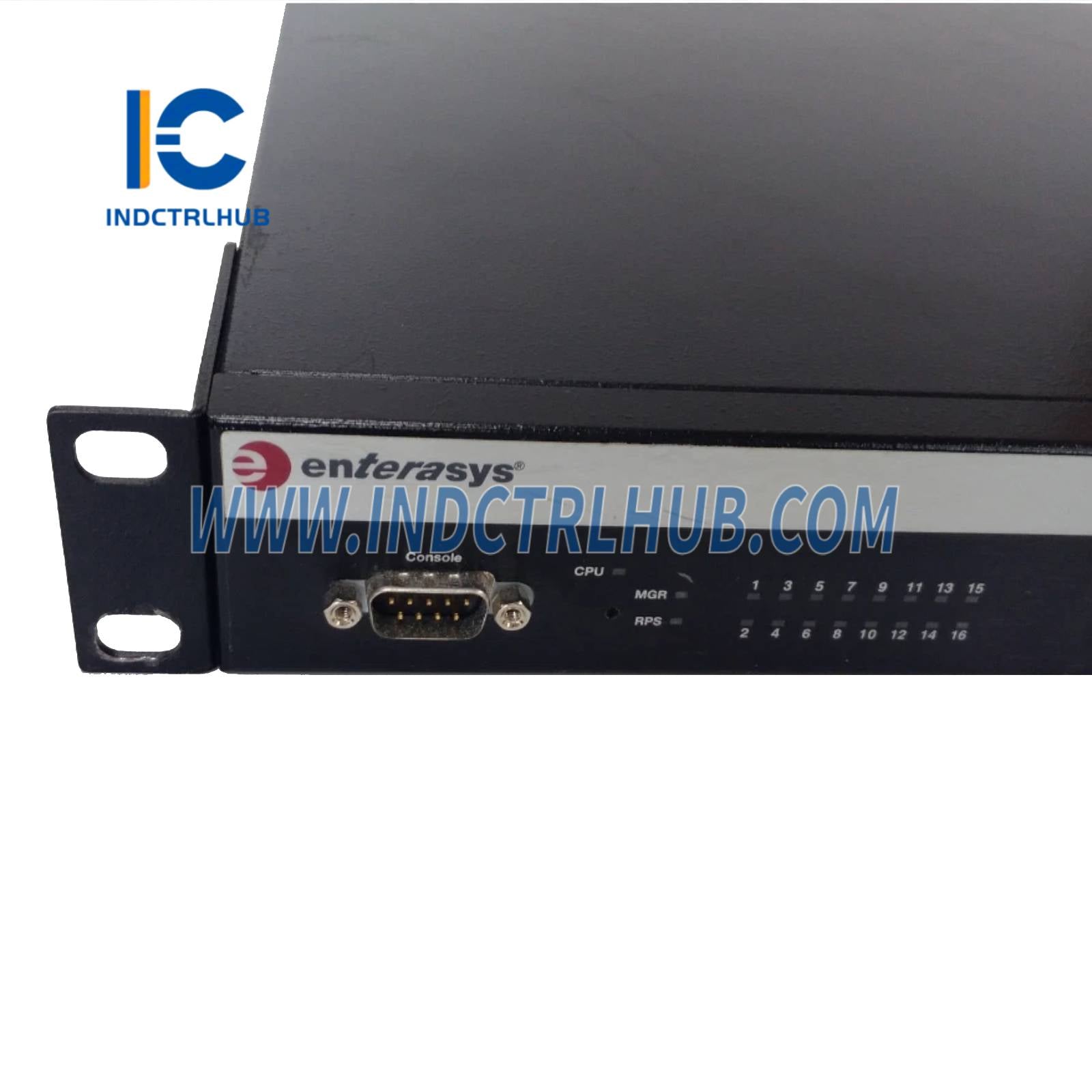

| Upravljanje | - Konfiguracija putem lokalnog konzolnog porta (CLI) - Nadzor putem SNMP/RMON baziranih aplikacija za upravljanje |
| Dijagnostika | Tehnologija preslikavanja portova za preusmeravanje lokalnog mrežnog saobraćaja na eksternu sondu za detaljnu analizu |

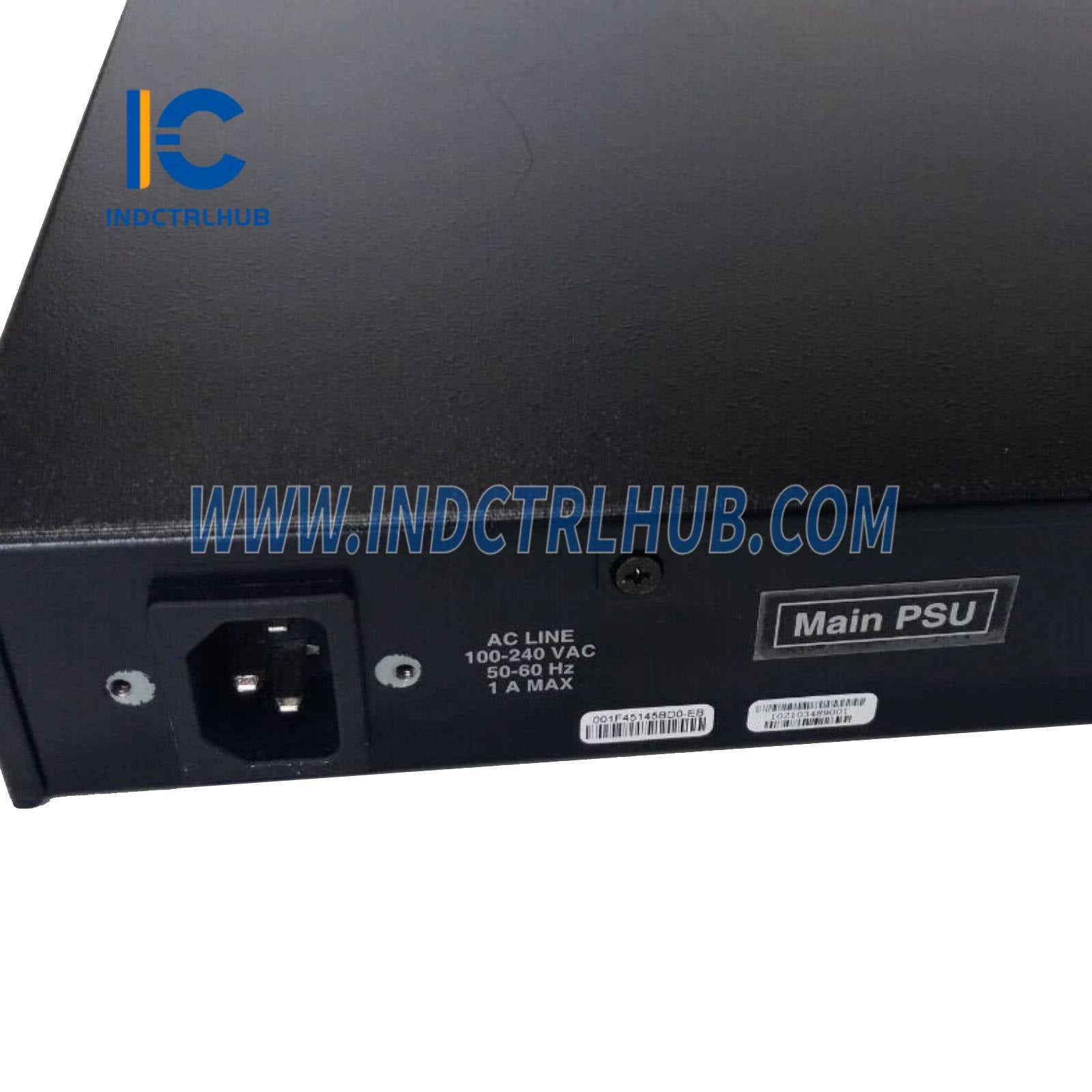

| Napajanje | - Interni AC ulaz napajanja (automatsko prepoznavanje): 100 V AC do 240 V AC, 50 do 60 Hz - Podržava eksterni redundantni izvor napajanja (P0973JX, 150 W) |
| Potrošnja energije | Maksimalno 47 Wata |
| Rasipanje toplote | Maksimalno 160 BTU/h |
| Maksimalna struja | 0,5 A pri 110 V AC, 0,47 A pri 220 V AC |
📏 Fizičke specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Montaža | Sto, polica ili 19-inčni rack (visina 1U) |
| Dimenzije | - Visina: 4,4 cm (1,7 in) - Širina: 44,1 cm (17,36 in) - Dubina: 36,85 cm (14,5 in) |
| Težina | Približno 2,7 kg (5,95 lb) |
| Konektori za kablove | - Switch portovi: RJ-45 bakar (100Base-TX) i MT-RJ optika (100Base-FX) - Uplink portovi: RJ-45 bakar (10/100/1000) i LC optika (1000Base-X SFP) |
| Konstrukcija | Visoka izdržljivost, kućište otporno na izbleđivanje pogodno za okruženja kontrolnih mreža |
🌡️ Ekološke specifikacije
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | 0°C do +50°C (32°F do +122°F) |
| Temperatura skladištenja | -40°C do +70°C (-40°F do +158°F) |
| Relativna vlažnost | 5% do 95% (bez kondenzacije, radno i skladišno) |
| Vibracije | Ispunjava IEC 68-2-36, IEC 68-2-6 standarde |
| Udaranje | Ispunjava IEC 68-2-29 standard |
| Pad | U skladu sa IEC 68-2-32 standardom |
| Ventilacija | Zahteva minimalni razmak od 5,1 cm (2,0 inča) sa vrha, dna, levo, desno i pozadi radi pravilne ventilacije i sprečavanja pregrevanja |
| Kontaminacija | Klasa G1 (Blaga) prema ISA standardu S71.04 |
✅ Regulatorna usklađenost
| Tip sertifikata | Detalji |
|---|---|
| Elektromagnetna kompatibilnost (EMC) | - 47 CFR delovi 2 i 15 - CSA C108.8 - 89/336/EEC - EN 55022 (Klasa A) - EN 61000-3-2, EN 61000-3-3 - EN 55024 - AS/NZS CISPR 22 - VCCI V-3 |
| Bezbednost proizvoda | - UL 60950 - CSA C22.2 br. 60950 - 73/23/EEC - EN 60950 - IEC 60950 - EN 60825 - 21 CFR 1040.10 |
| Lokacija | UL/UL-C sertifikovan za upotrebu na uobičajenim lokacijama, ispunjavajući bezbednosne standarde za opasnosti od požara i udara |
| Ekološki | U skladu sa 2011/65/EU (RoHS Direktivom) |
🔧 Dodatne funkcije
| Karakteristika | Detalji |
|---|---|

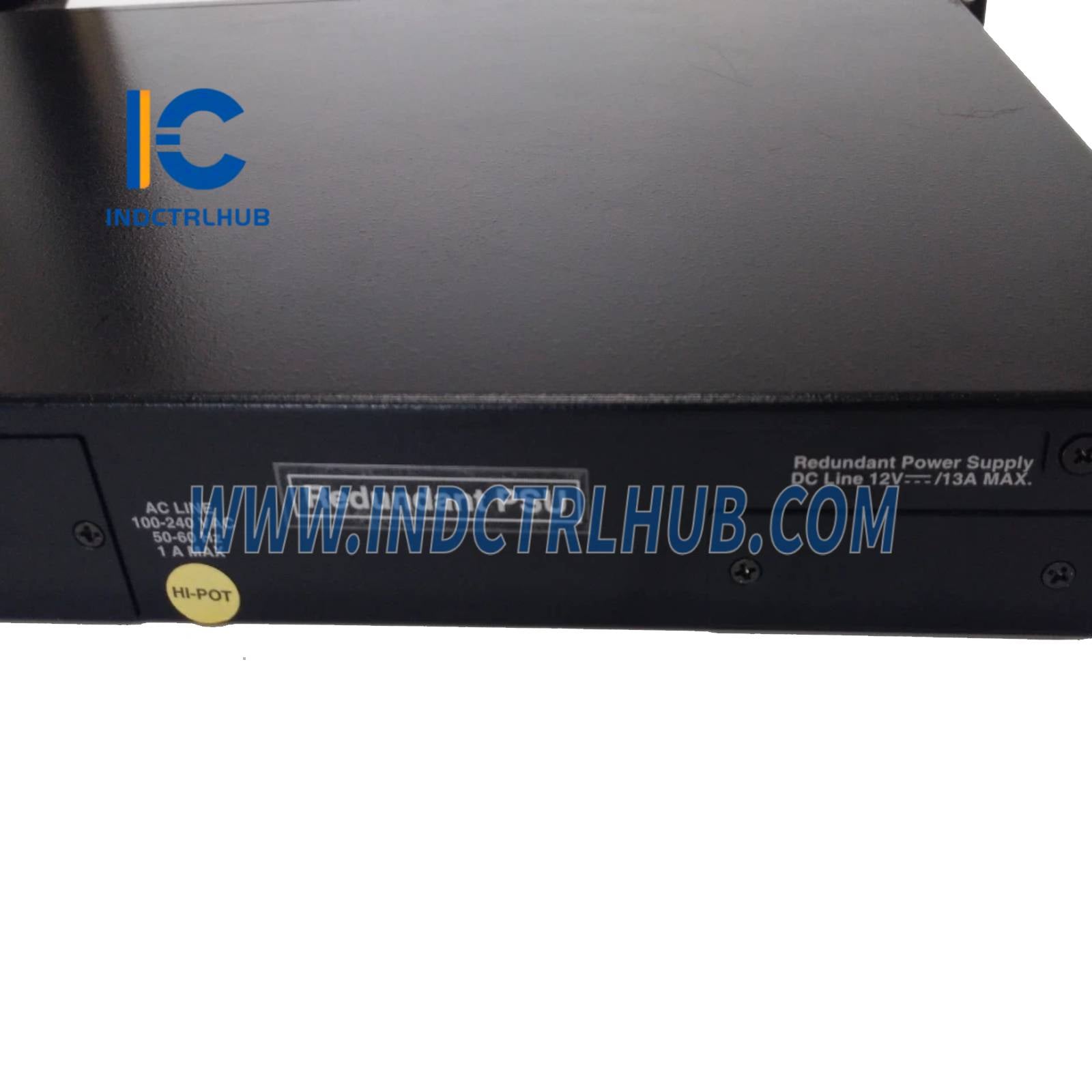

| Redundantni Izvor Napajanja | Opcionalno P0973JX (150 W) redundantno napajanje; zahteva dva odvojena grana kola za redundanciju (pogledajte stranu 19 PSS 31H-7NWEQUIP) |
| Podrška za VLAN | Podržava VLAN konfiguracije za segmentaciju mreže |
| Uputstva za instalaciju | - Temperatura okoline na ulazu vazduha mora biti održavana između 0°C i 50°C (32°F do 122°F) - Promene temperature ograničene na 10°C (18°F) na sat - Minimalni razmak od 5,1 cm (2,0 inča) oko switch-a za ventilaciju |
| Radni opseg Mini-GBIC | - P0972WT (MMF, 850 nm): 220–550 m - P0972YQ (MMF, 1300 nm): 1000–2000 m - P0972WU (SMF, 1310 nm): 10.000 m - P0973FT (SMF, 1550 nm): 80.000 m (min. 8 km) - P0973JD (S-SMF, 1310/1490 nm): 10.000 m - P0973KP (S-SMF, 1310/1490 nm): 40.000 m - P0973KS (S-SMF, 1490/1590 nm): 120.000 m - P0973JE (MMF, 1310 nm): 1000–2000 m (za krajnje uređaje, ne ISL) |
📦 Informacije o naručivanju
| Polje | Detalji |
|---|---|
| Broj dela | P0973JP |
| Povezane komponente | - Redundantno napajanje: P0973JX - Kućište za redundantni napajanje: P0973JV (8 slotova) ili P0973JW (2 slota) - Mini-GBIC moduli: P0972WT, P0972WU, P0972YQ, P0973FT, P0973JD, P0973KP, P0973KS, RH102AL, P0973JE |
| Povezani PSS dokument | PSS 31H-7NWEQUIP (stranice 10–12 za detalje P0973JP) |
