Product Description
Opšte informacije
• Proizvođač: Foxboro
• Model/Broj dela: FBM41 P0902XA
Opis

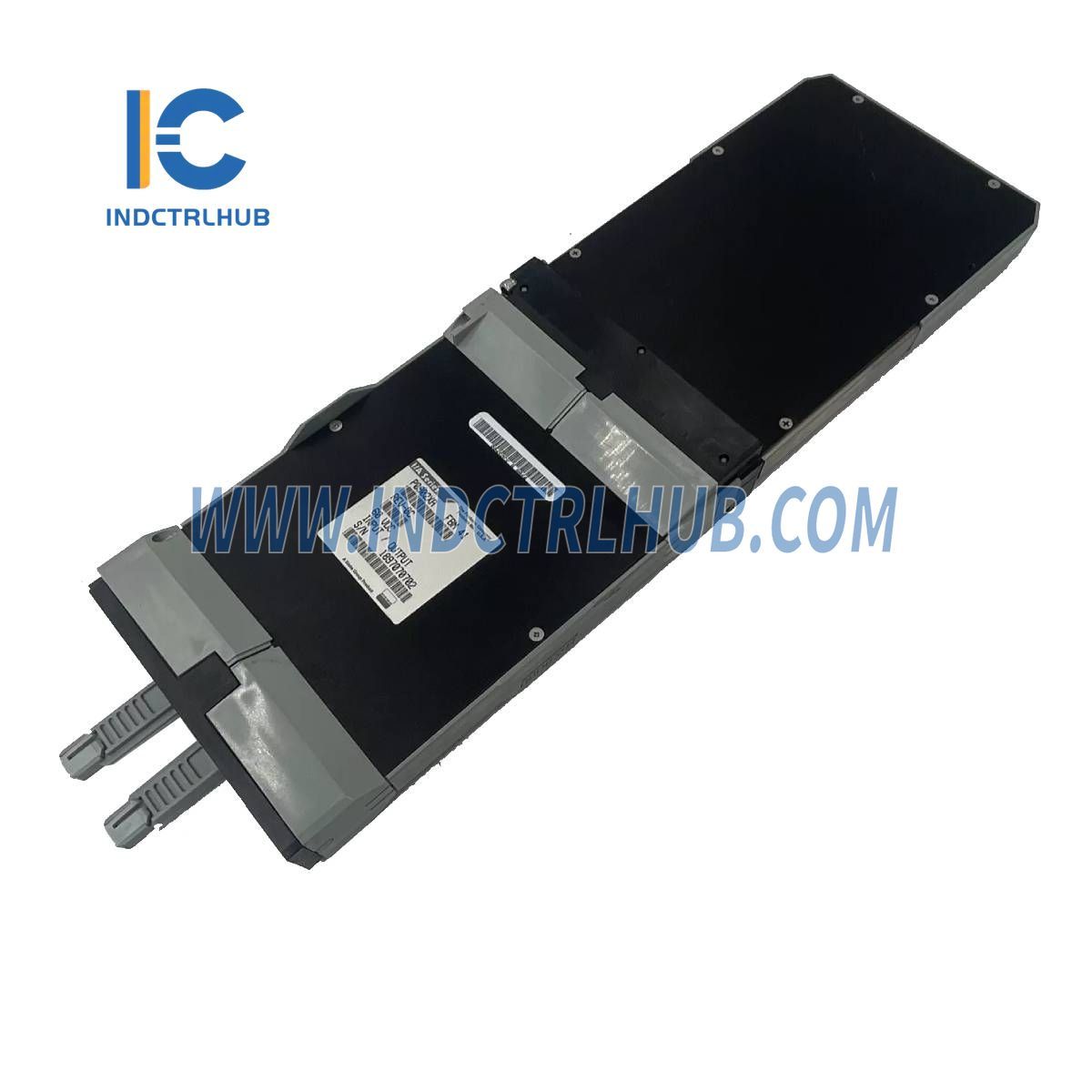

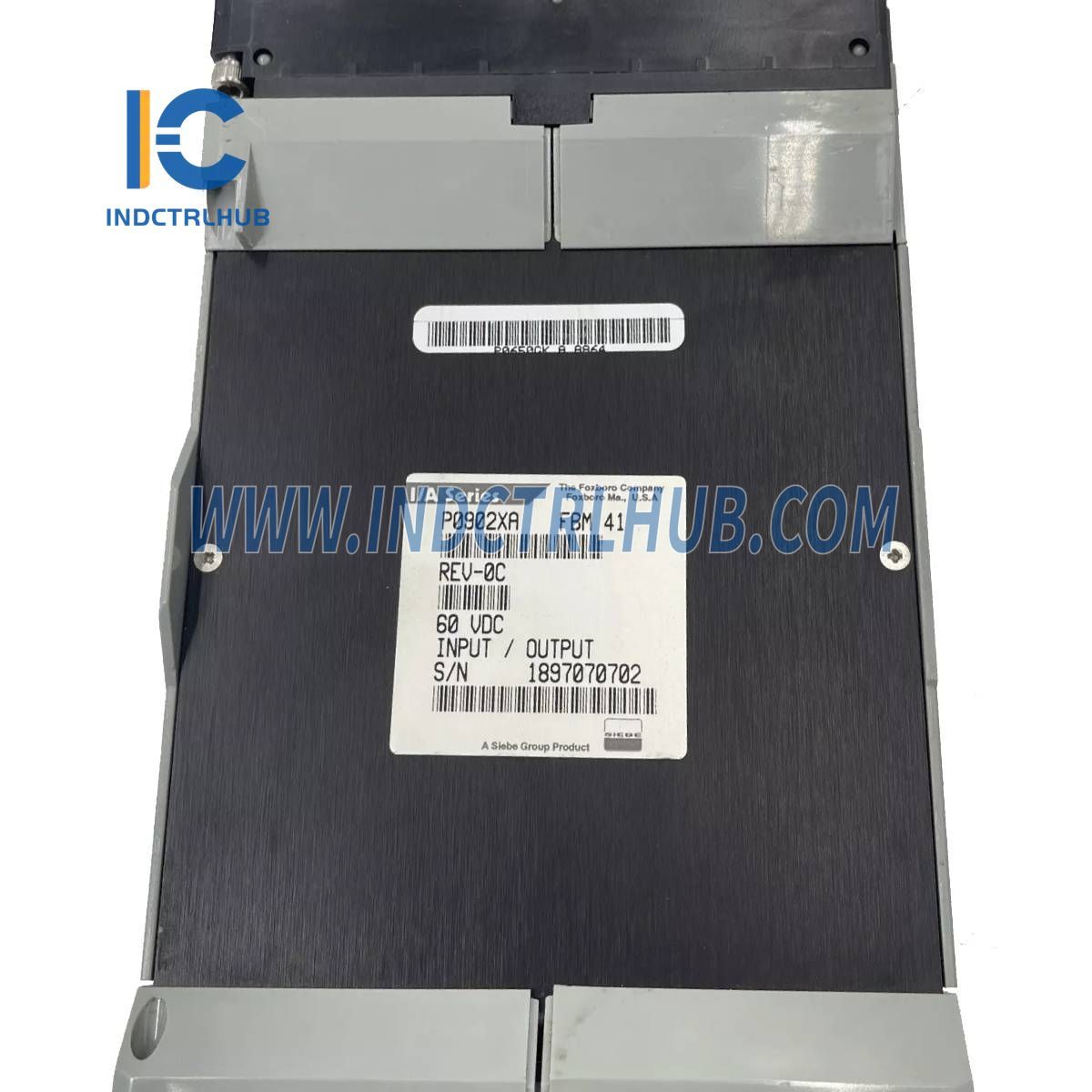

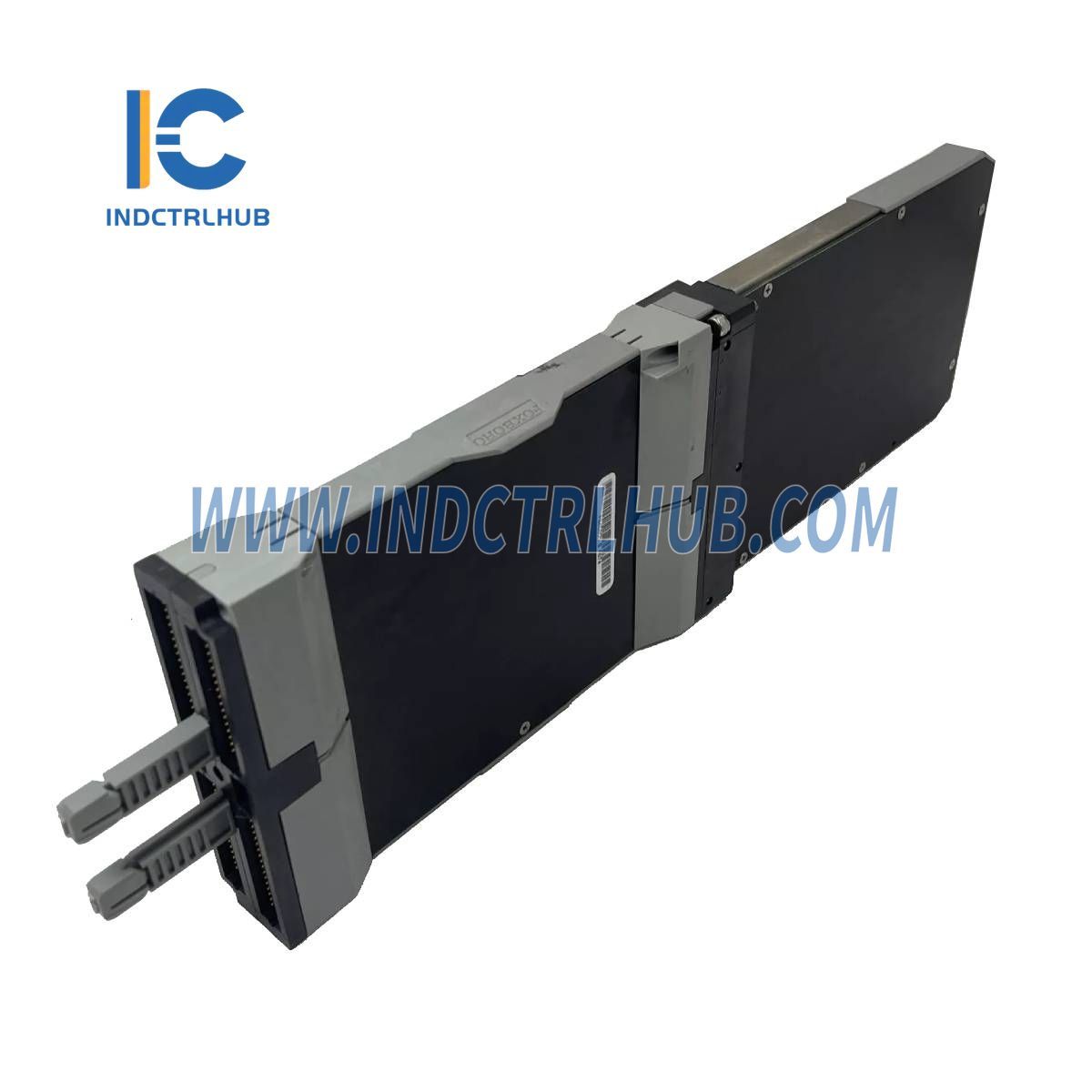

Foxboro FBM41 je ulazno/izlazni interfejs modul dizajniran za industrijske primene, koji obezbeđuje izolovane i nezavisne ulazne i izlazne kanale. Osigurava pouzdanu komunikaciju i kontrolu unutar sistema, sa konfigurisanim ulaznim funkcijama, mogućnostima izlaza za velike opterećenja i robusnom zaštitom od uticaja okoline.
Funkcionalne specifikacije
Zajedničke karakteristike i izolacija
• Izdrži 600 V AC primenjeno jednu minutu između bilo kog kanala i zemlje ili između kanala.
• Nije namenjeno za trajne opasne naponske krugove (>30 V AC ili 60 V DC).
Zahtevi za napajanje
|
Parametar |
Vrednost |
|---|---|
|
Opseg ulaznog napona |
26 do 42 V DC (redundantno) |
|
Potrošnja energije |
Glavni modul: maksimalno 9 W |
|
Sa modulom za proširenje: maksimalno 15 W |
Rasipanje toplote
|
Konfiguracija |
Vrednost |
|---|---|
|
Samo glavni modul |
maksimalno 13 W |
|
Glavni modul + modul za proširenje |
maksimalno 23 W |
Indikatori (montirani na sklop za završetak)
• Operativni status: 2 LED diode (1 crvena, 1 zelena)
• Status ulaznog kanala: 8 LED dioda (1 po kanalu)
• Status izlaznog kanala: 8 LED dioda (1 po kanalu)
Poljski priključci za završetak
|
Tip |
Detalji |
|---|---|
|
Blokovi za diskretne žice |
32 stezaljke sa zavrtnjima (2 bloka, po 16 po bloku) |
|
Blok konektora sa utikačem |
34-pinski konektor (kompatibilan sa Burndy MSD 34 PM 118, 124, 824 ili ekvivalentnim) |
|
Blok direktnog povezivanja |
32 stezaljke sa zavrtnjima |
Komunikacija
• Putem redundantnog Fieldbus-a (samo glavni modul)
Ulazne funkcije
|
Parametar |
Vrednost |
|---|---|
|
Kapacitet |
8 nezavisnih, izolovanih kanala |
|
Vreme filtriranja |
Konfigurisano (4, 8, 16 ili 32 ms) |
|
Kontaktni senzor |
Otvoreno (isključeno) ili zatvoreno (uključeno) |
|
Napon otvorenog kola |
24 V DC ±20% |
|
Struja kratkog spoja |
5 mA max |
|
Otpornost u uključenom stanju |
1 kΩ max |
|
Otpornost u isključenom stanju |
minimalno 100 kΩ |
Izlazne funkcije
|
Parametar |
Vrednost |
|---|---|
|
Kapacitet |
8 nezavisnih, izolovanih kanala |
|
Primijenjeni napon |
maksimalno 60 V DC |
|
Struja opterećenja (stabilno stanje) |
maksimalno 2,25 A DC po kanalu (ukupno 12 A) |
|
Struja uključenja |
maksimalno 10 A DC na 20 ms |
|
Trajanje kratkog spoja opterećenja |
Neograničeno (prekidač se isključuje na 1 sekundu pri preopterećenju) |
|
Pad napona u uključenom stanju |
0,4 V pri 1 A |
|
Struja curenja u isključenom stanju |
maksimalno 0,5 mA |
Specifikacije okoline
Radni uslovi
|
Parametar |
Vrednost |
|---|---|
|
Temperatura |
0 do 60°C (32 do 140°F) |
|
Relativna vlažnost |
5 do 95% (bez kondenzacije) |
|
Nadmorska visina |
-300 do +3.000 m (-1.000 do +10.000 ft) |
Uslovi skladištenja
|
Parametar |
Vrednost |
|---|---|
|
Temperatura |
-40 do +70°C (-40 do +158°F) |
|
Relativna vlažnost |
5 do 95% (bez kondenzacije) |
|
Nadmorska visina |
-300 do +12.000 m (-1.000 do +40.000 ft) |
• Nivo kontaminacije: Klasa G3 (stroga) prema ISA standardu S71.04
Fizičke specifikacije
|
Parametar |
Vrednost |
|---|---|
|
Montaža (sa Y-adapterom) |
Moguće instalirati u 1 x 8 montažnu strukturu, I/A Series industrijska kućišta, Field Enclosure 8 |
|
Montaža (bez Y-adaptera) |
Moguće instalirati u I/A Series Field Enclosure 4, 1 x 8 FBM montažnu strukturu |
|
Masa |
1 kg (2.2 lb) |
