Pregled proizvoda

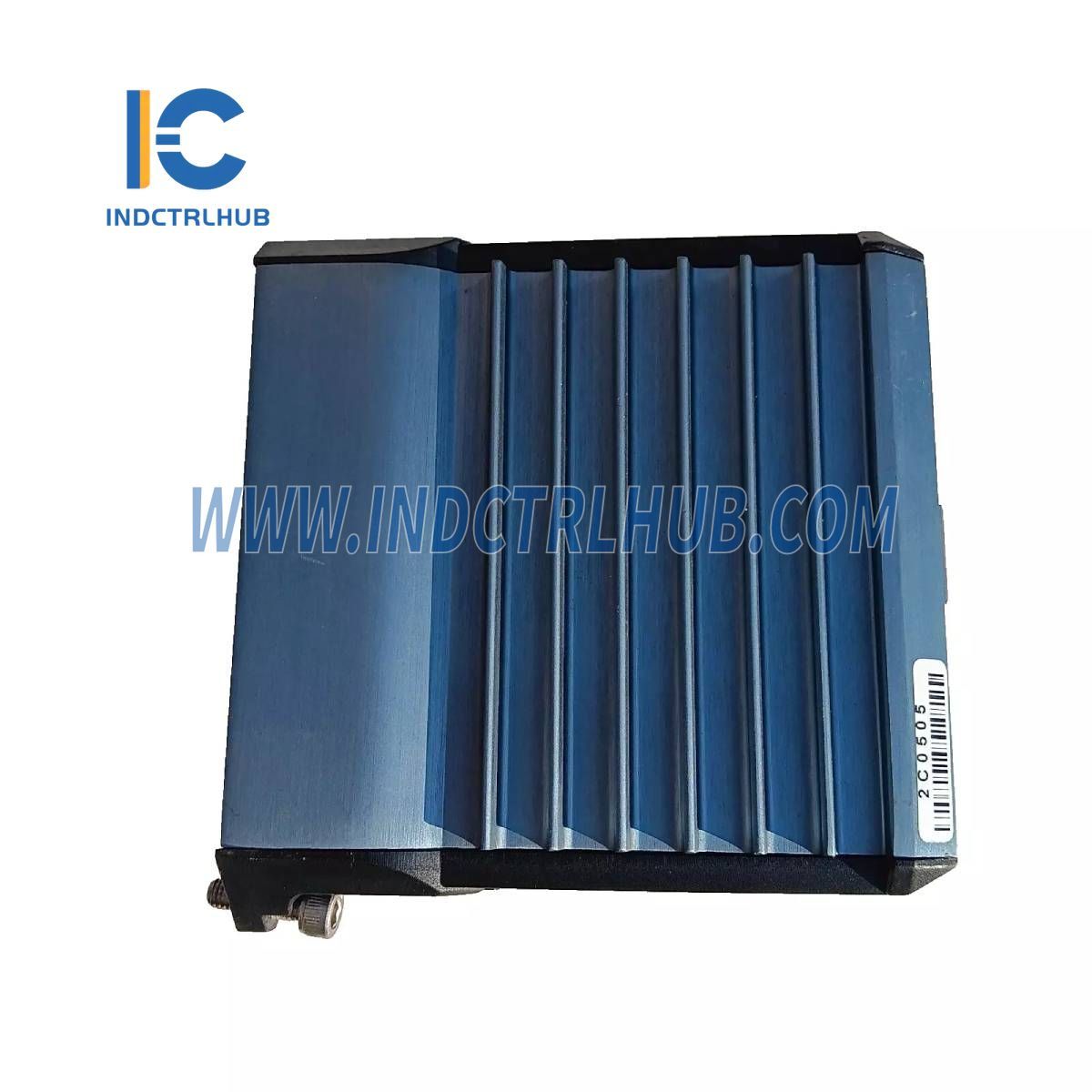

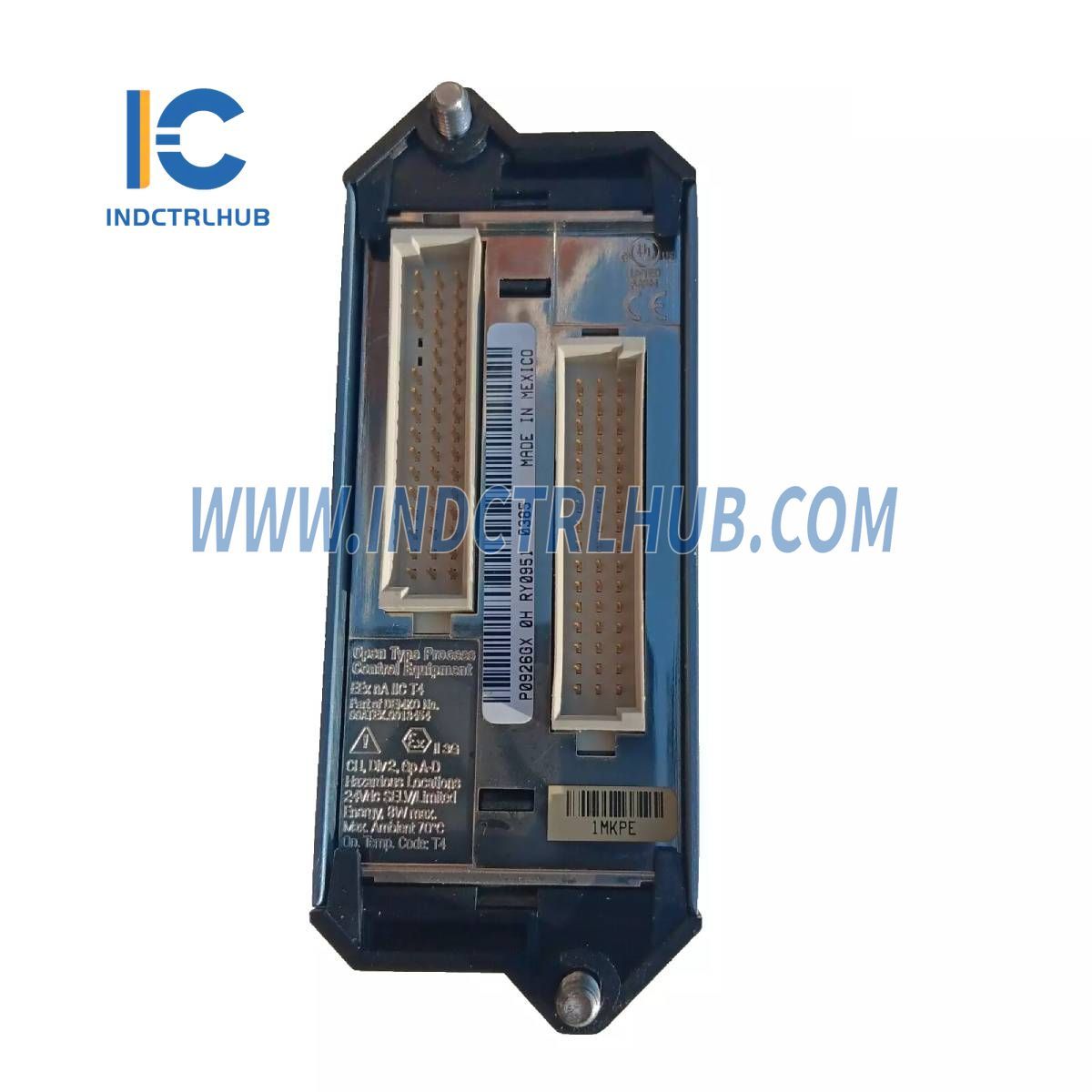

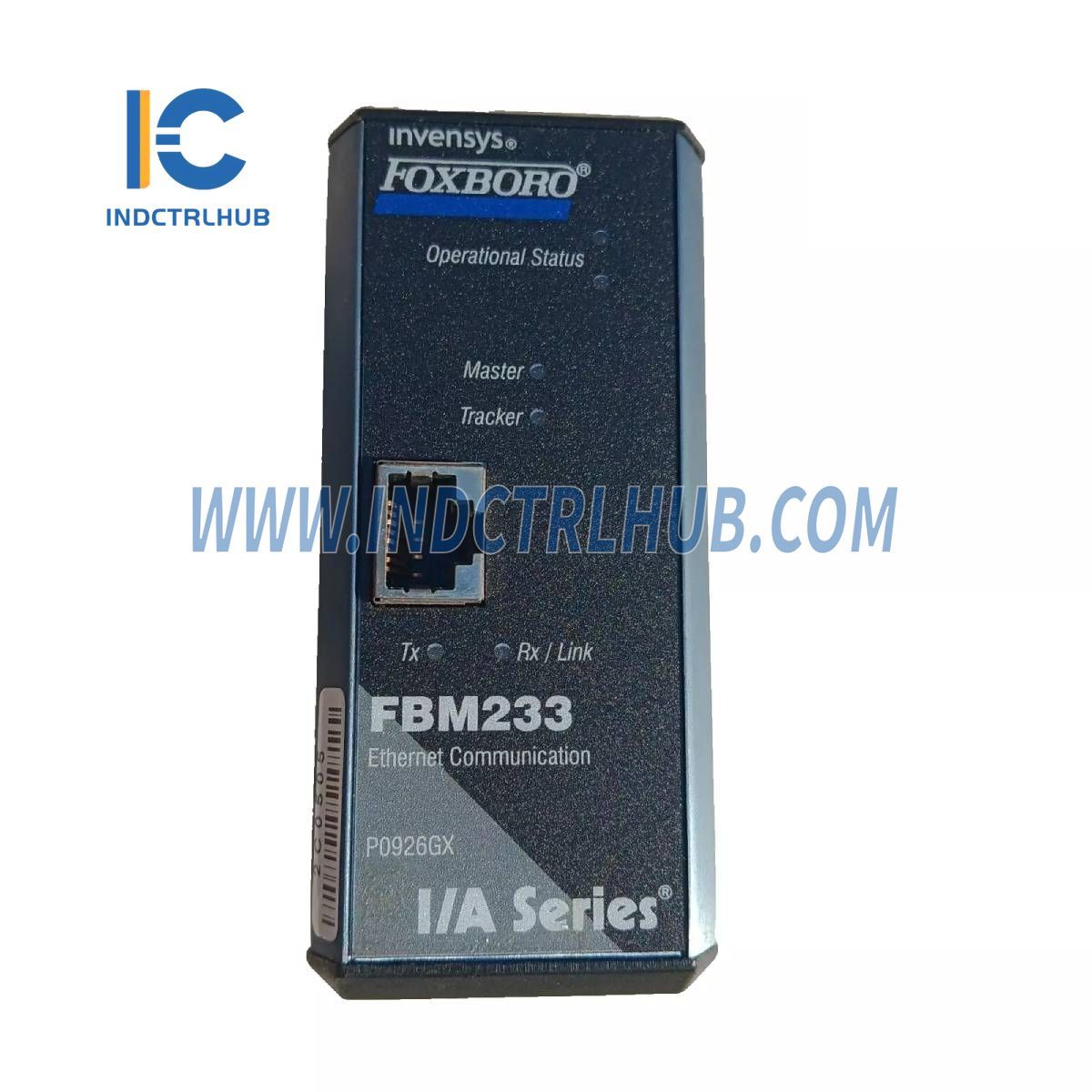

The Foxboro FBM233 (P0926GX) Field Device System Integrator Module omogućava Ethernet povezivanje za do 64 eksternih uređaja. Podržava 10/100 Mbps Ethernet komunikaciju, UDP/IP ili TCP/IP protokole, i automatsku konverziju tipova podataka za besprekornu integraciju sa Foxboro kontrolnim sistemima.
Tehničke specifikacije
Komunikacije
|
Parametar |
Specifikacija |
|---|---|
|
Tip komunikacije |
Ethernet |
|
Brzina prenosa |
10 Mbps ili 100 Mbps |
|
Komunikacioni protokol |
UDP/IP ili TCP/IP |
|
IP adresa |
Fiksna ili DHCP |
|
Kapacitet I/O |
Do 64 uređaja po FBM233 (zavisno od performansi), sa do 2000 DCI veza |
|
Preneseni tipovi podataka |
2-bajtni ili 4-bajtni potpisani/nepotpisani celi brojevi, 4-bajtne IEEE vrednosti sa jednom preciznošću u pokretnom zarezu, binarne vrednosti. Automatska konverzija dostupna u drajveru. |
|
Najbrži dozvoljeni ECB period bloka |
500 msec |
Modul za Fieldbus komunikaciju
|
Parametar |
Specifikacija |
|---|---|
|
Povezani moduli |
Komunicira sa FCM100Et, FCM100E, FCP280 ili FCP270 |
|
Brzina Fieldbus-a |
Redundantni 2 Mbps modul Fieldbus |
Zahtevi za napajanje
|
Parametar |
Specifikacija |
|---|---|
|
Ulazni napon (redundantan) |
24V DC (+5% / -10%) |
|
Potrošnja energije |
7W (maksimalno) |
|
Rasipanje toplote |
7W (maksimalno) |
Regulatorna usklađenost
|
Standardno |
Usklađenost |
|---|---|
|
EMC (Elektromagnetna kompatibilnost) |
Ispunjava Evropsku EMC Direktivu 2014/30/EU, u skladu sa EN61326-1:2013 Klasa A Emisije i Industrijski nivoi imuniteta |
|
Usklađenost sa RoHS |
U skladu sa Evropska RoHS Direktiva 2011/65/EU |
|
Bezbednost proizvoda (UL & CSA) |
UL/UL-C Sertifikovan za Klasa I, Grupe A-D, Divizija 2 okruženja Ispunjava Član 725 NFPA 70 (Nacionalni električni kodeks) i Odeljak 16 CSA C22.1 (Kanadski električni kodeks) |
|
ATEX sertifikat |
DEMKO sertifikovan kao Ex nA IIC T4 za Zone 2 opasna područja kada se koristi sa određenim I/A Series procesorskim modulima |
|
Evropska direktiva o niskom naponu |
U skladu sa 2014/35/EU |
Specifikacije okoline
Radni uslovi
|
Parametar |
Specifikacija |
|---|---|
|
Radna temperatura |
-20 do +70°C (-4 do +158°F) |
|
Relativna vlažnost |
5% do 95% (bez kondenzacije) |
Uslovi skladištenja
|
Parametar |
Specifikacija |
|---|---|
|
Temperatura skladištenja |
-40 do +70°C (-40 do +158°F) |
|
Relativna vlažnost |
5% do 95% (bez kondenzacije) |
Ostali faktori okoline
|
Parametar |
Specifikacija |
|---|---|
|
Otpornost na kontaminaciju |
Pogodno za Okruženja klase G3 (teška), po ISA Standard S71.04 (testirano prema EIA Standard 364-65, Klasa III) |
Fizičke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Montaža |
Modularna baza (može se montirati horizontalno/vertikalno na DIN šinu ili u 19-inčni ormar sa montažnim kompletom) |
|
Dimenzije modula |
Visina: 102 mm (4 in) Visina (sa nosačima): 114 mm (4.5 in) Širina: 45 mm (1.75 in) Dubina: 104 mm (4.11 in) |
|
Težina |
284 g (10 oz) (približno) |
Kablovi i povezivanje
|
Parametar |
Specifikacija |
|---|---|
|
Tip priključka |
Ethernet |
|
Dužina kabla |
1 m (3.3 ft) do 100 m (330 ft) |
|
Tip konektora |
RJ-45 |
|
Null Hub Adapter |
P0971PK |
