Product Description
Opšte informacije
|
Proizvođač |
Foxboro |
|---|---|
|
Broj modela |
FBM216 P0917XQ |
|
Opis |
FBM216 HART® komunikacioni redundantni ulazni interfejs modul |
Specifikacije okoline
|
Parametar |
Modul |
Skup za završetak – PVC |
Skup za završetak – PA |
|---|---|---|---|
|
Radna temperatura |
-20 do +70°C (-4 do +158°F) |
-20 do +50°C (-4 do +122°F) |
-20 do +70°C (-4 do +158°F) |
|
Temperatura skladištenja |
-40 do +70°C (-40 do +158°F) |
Nije primenjivo |
Nije primenjivo |
|
Relativna vlažnost |
Od 5 do 95% bez kondenzacije |
Od 5 do 95% bez kondenzacije |
Od 5 do 95% bez kondenzacije |
|
Nadmorska visina (radna) |
-300 do +3.000 m (-1.000 do +10.000 ft) |
Isto kao modul |
Isto kao modul |
|
Nadmorska visina (skladištenje) |
-300 do +12.000 m (-1.000 do +40.000 ft) |
Nije primenjivo |
Nije primenjivo |
|
Zagađenje |
Pogodno za klasu G3 (ISA S71.04, EIA 364-65 Klasa III) |
||
|
Vibracije |
7.5 m/s² (0.75 g), 5–500 Hz |
Fizičke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Монтажа (модул) |
Modularna baza na DIN šini (horizontalno/vertikalno) ili 19” rack (horizontalno) |
|
Монтажа (TA) |
DIN šina (stilovi 32 mm ili 35 mm) |
|
Masa (modul) |
284 g (10 oz) približno |
|
Masa (TA) |
Kompresija: 181 g (0,40 lb) / Prstenasta spona: 249 g (0,55 lb) približno |
|
Dimenzije modula |
Visina: 102 mm (114 mm uključujući sponu); Širina: 45 mm; Dubina: 104 mm |
|
TA Dimenzije |
Pogledajte stranu 11 zvaničnog datasheet-a |
Brojevi delova
|
Komponenta |
Broj dela |
|---|---|
|
FBM216 modul |
P0922VV |
|

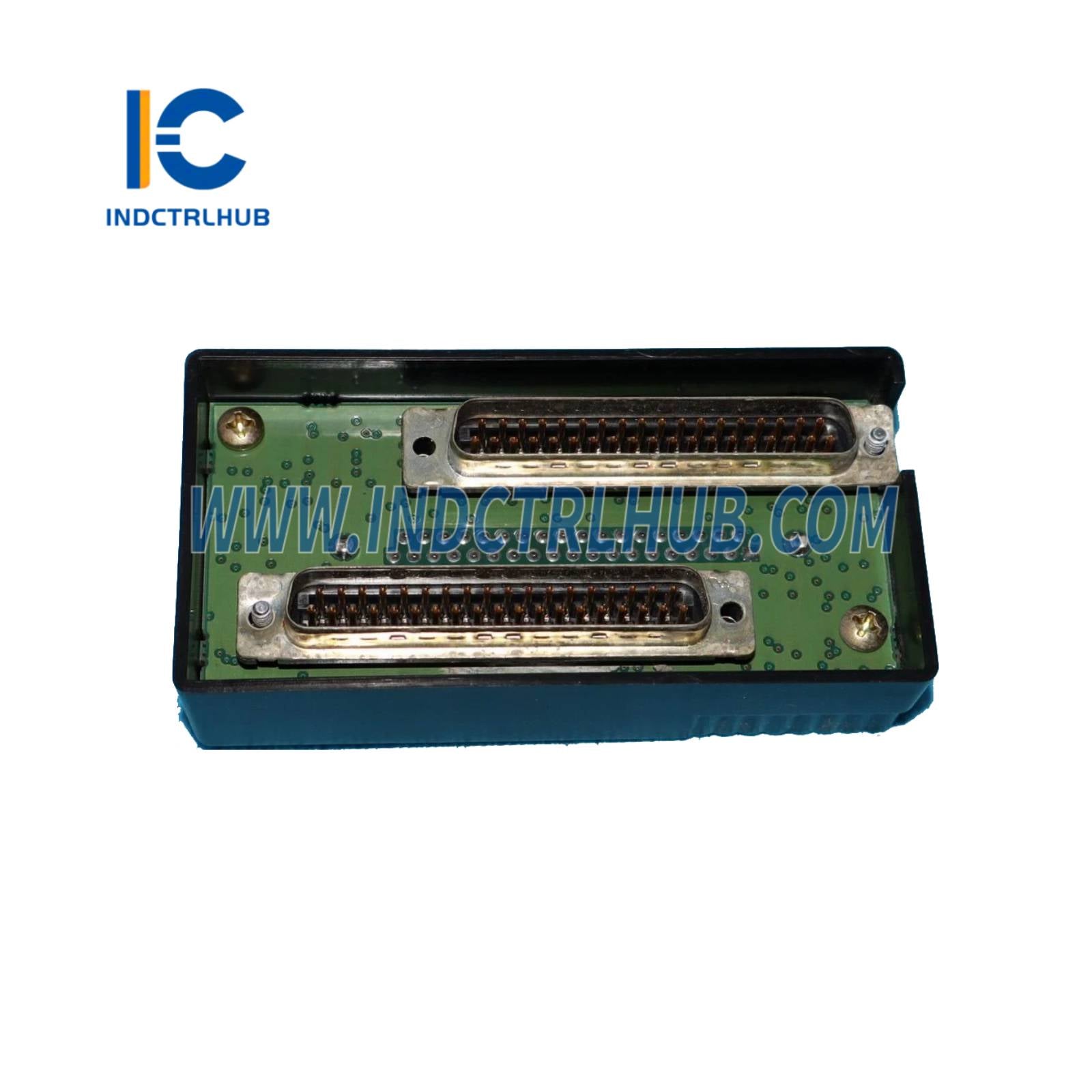

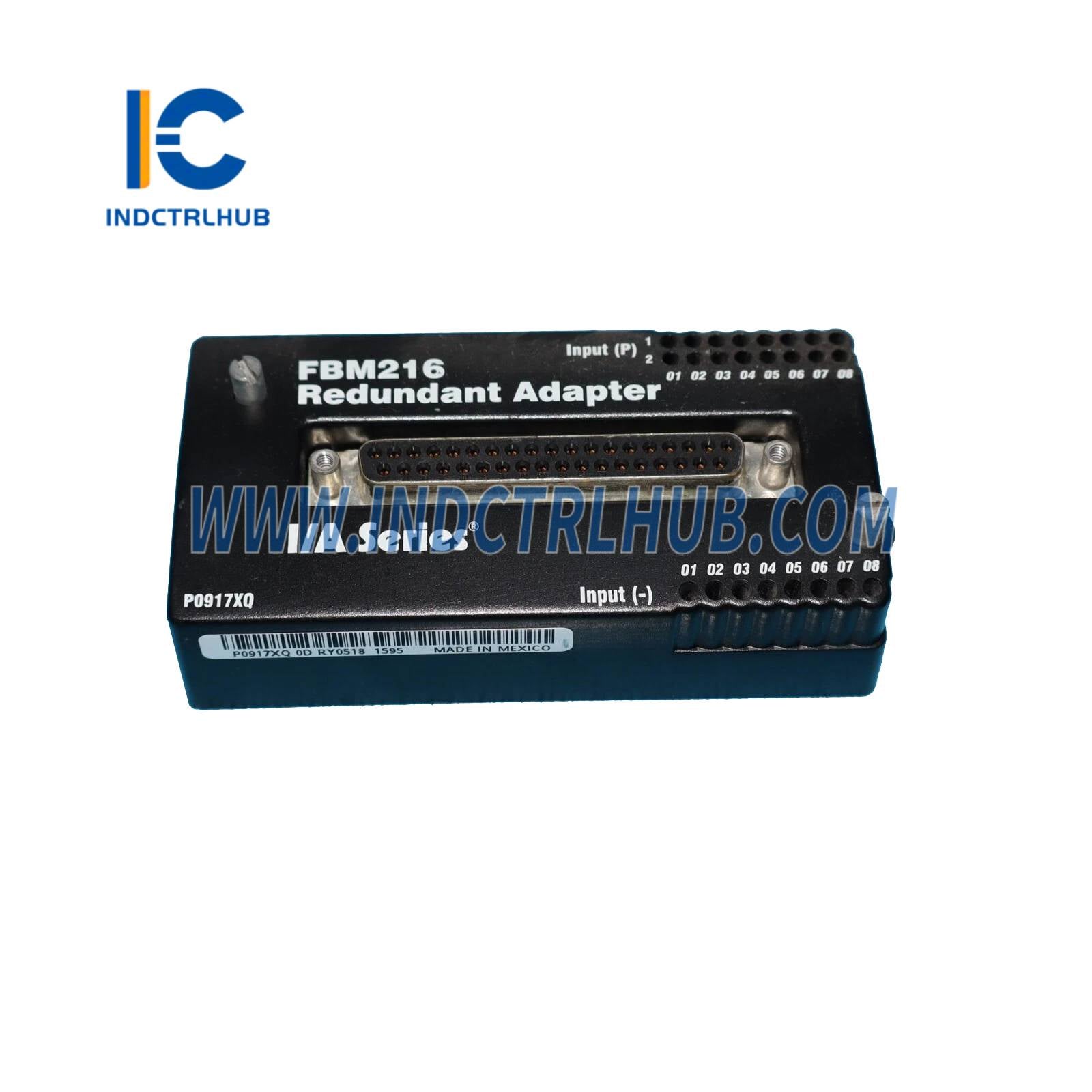

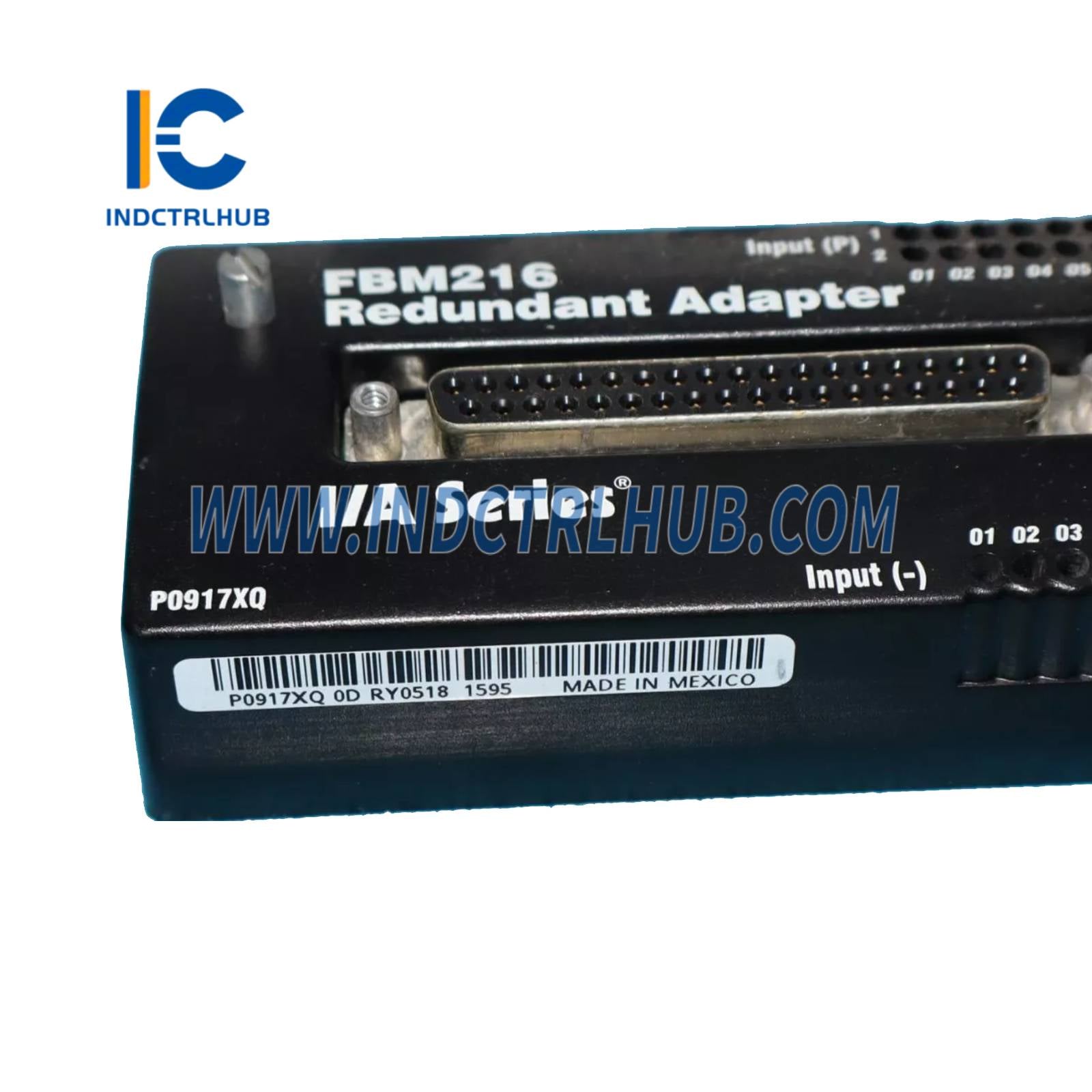

Redundantni adapter |
P0917XQ |
|
Sklopovi za prekid |
Pogledajte funkcionalne specifikacije (strana 9) |
Kablovi za završetak
|
Parametar |
Specifikacija |
|---|---|
|
Dužina kabla |
Do 30 m (98 ft) |
|
Materijali kabla |
Poliuretan ili Hypalon®/XLP |
|
Tip Kablа |
Tip 1 (vidi Tabelu 2, strana 10) |
|
Konektor kabla (TA) |
25-pinski muški D-subminiature |
Konstrukcija sklopa za završetak
|
Materijal |
Tip |
|---|---|
|
Polivinil hlorid (PVC) |
Kompresija, prstenasta spona |
|
Полиамид (PA) |
Kompresija |
|
Terminalni blokovi |
3 nivoa, 8 pozicija |
|
Boja porodične grupe |
Zeleno – komunikacija |
Poljski priključci za završetak
|
Tip |
Prihvaćene veličine žica |
|---|---|
|
Kompresija (čvrsti/plitki) |
0,2–4 mm² / 24–12 AWG |
|
Kompresija (sa ferrulama) |
0,2–2,5 mm² |
|
Prstenasta spona (#6 konektor) |
0,5–4 mm² / 22–12 AWG |
