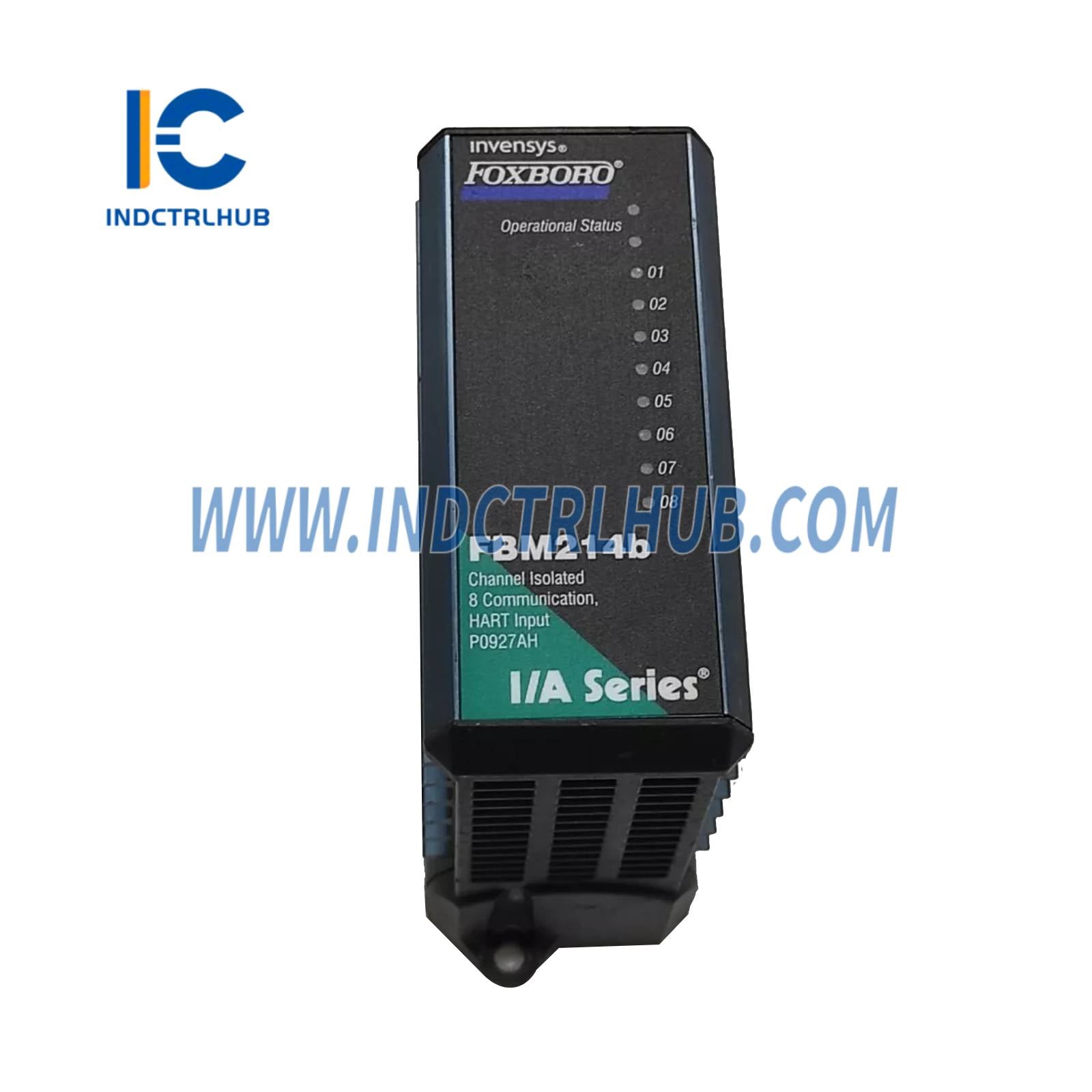

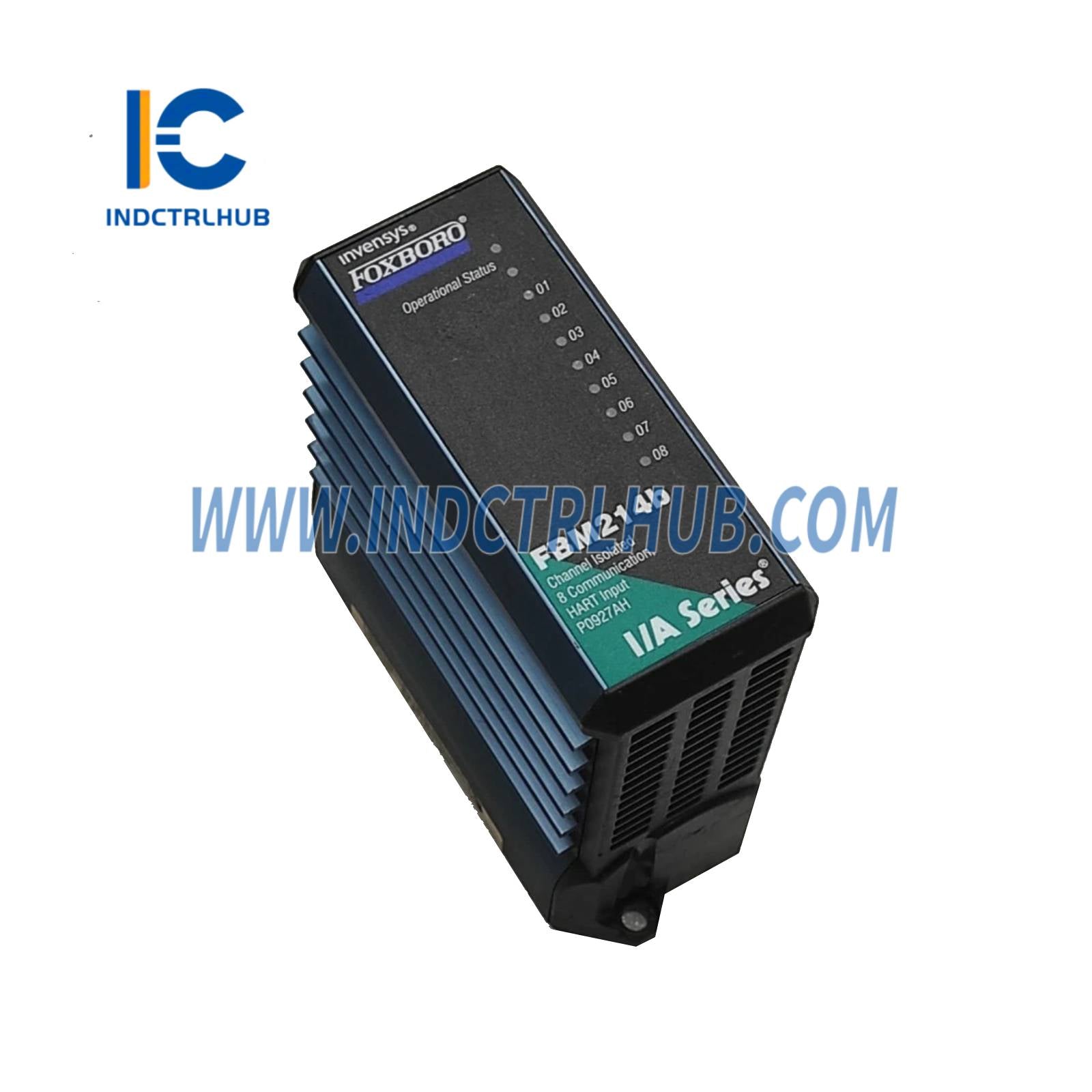

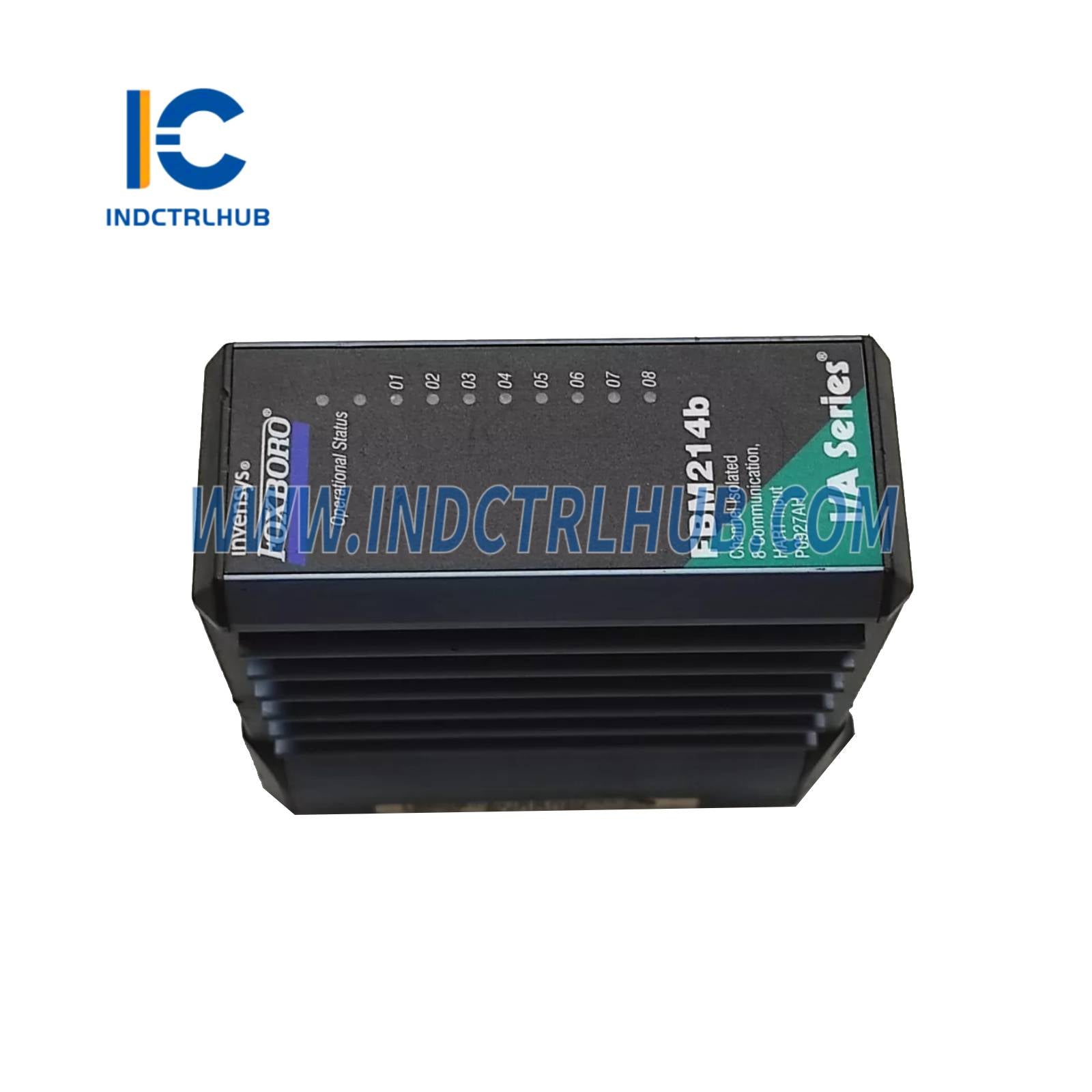

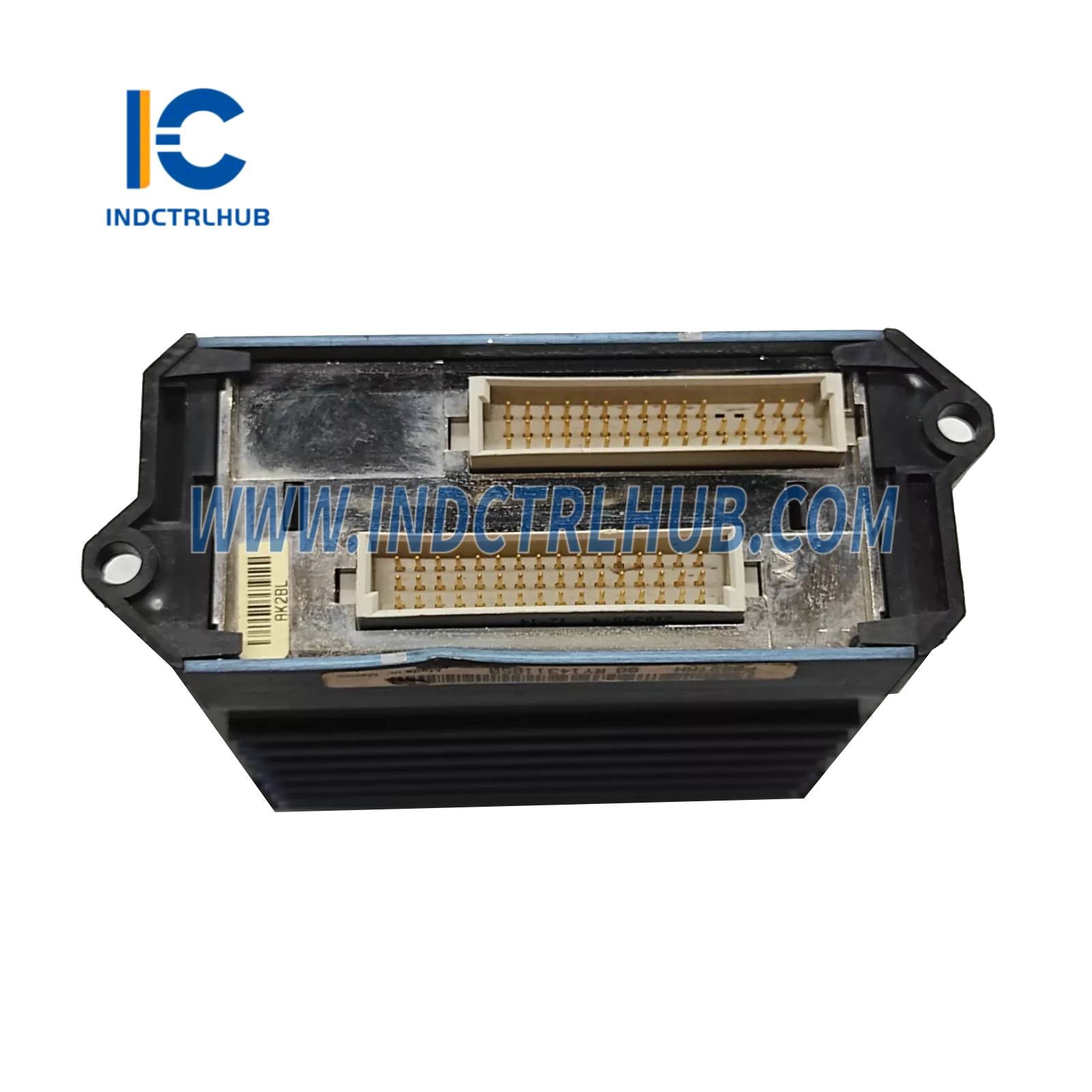

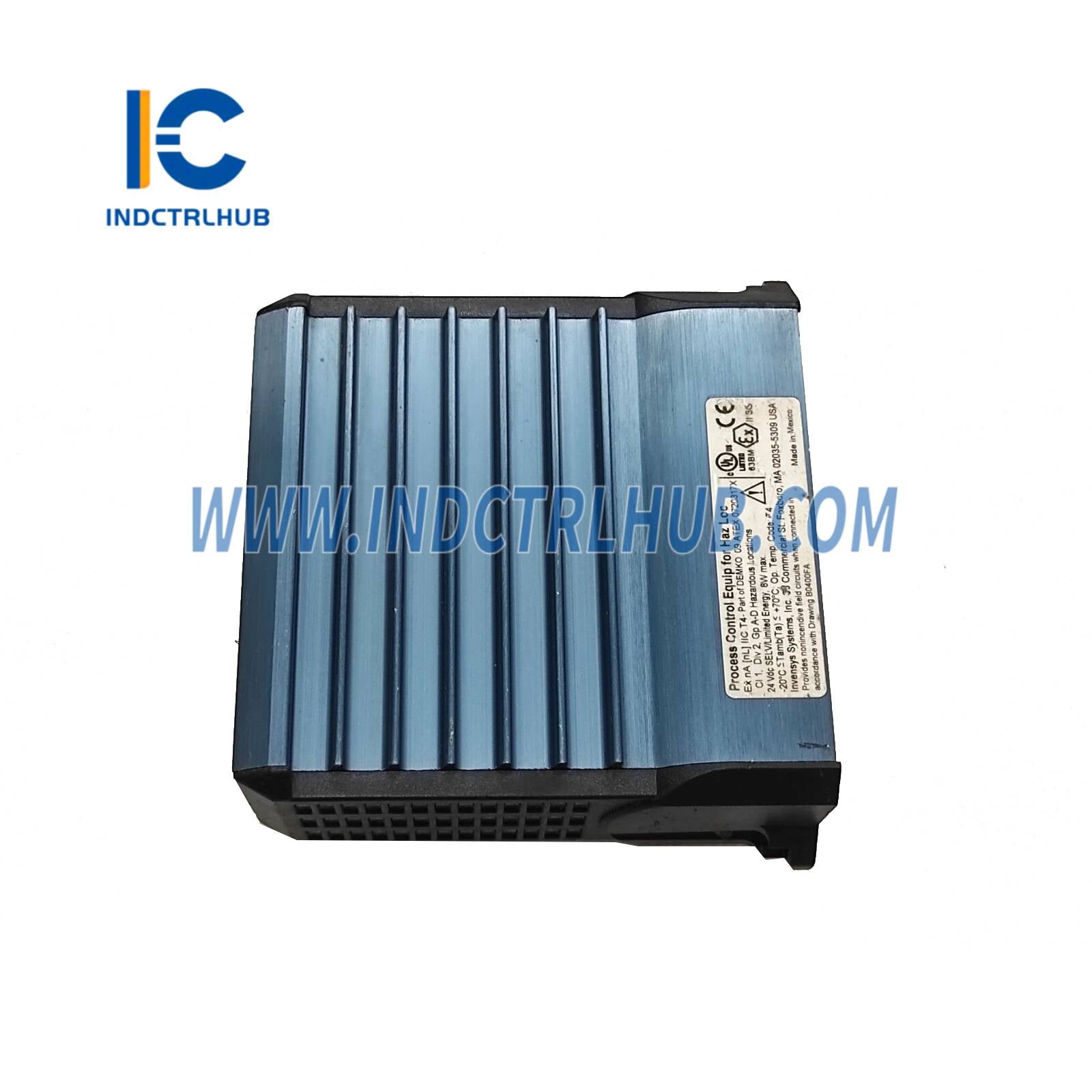

📘 Pregled proizvoda
| Oblast | Detalji |
|---|---|
| Proizvođač | Invensys Process Systems (Foxboro) |
| Broj modela | FBM214B RH927AH |
| Tip proizvoda | HART komunikacioni ulazni interfejs modul |
| Funkcija | Osam 4 do 20 mA analognih ulaznih kanala, podržavaju standardne 4 do 20 mA ili HART FSK signale |
| Kompatibilnost sistema | Interfejs sa I/A Series DCS preko redundantnog 2 Mbps modulskog Fieldbus-a; kompatibilan sa modularnim baznim pločama |
| Uključene komponente | FBM214b modul; zahteva poseban Termination Assembly (TA) i kablove |
⚙️ Hardverske specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Ulazni kanali | 8 grupa izolovanih kanala |
| Ulazni signal | 4 do 20 mA analogni signal, samostalno ili sa HART FSK signalom preko njega |
| Osetljivi Otpornik | 61.9 Ω nominalno |
| Ukupni Ulazni Otpor | Minimalno 280 Ω |
| Tačnost (uključujući nelinijarnost) | ±0.03% od pune skale |
| Temperaturni koeficijent | 50 ppm/°C |
| Rezolucija | 15 bita |
| Brzina osvežavanja | 100 ms |
| Vreme Integracije | 500 ms |
| Odbacivanje zajedničkog moda | >100 dB na 50 ili 60 Hz |
| Odbacivanje normalnog moda | >35 dB na 50 ili 60 Hz |
| Ulazni otpor | Minimalno 280 Ω |
| Zaštita napajanja petlje | Galvanski grupno izolovan, sa ograničenjem struje (<30 mA, ~85 mA ako je kratko spojeno) |
| Izolacija | Grupno izolovan (optički i transformatorski) od zemlje i logike modula; izdržava 600 V AC 1 minut (nije za stalnu vezu) |
| Vizuelni indikatori | LED diode za status rada modula i aktivnost komunikacije kanala |
| Konstrukcija | Robusno ekstrudirano aluminijumsko kućište |
| Težina (modul) | 284 g (10 oz) približno |
| Dimenzije (Modul) | 102 mm (4 in) visina (114 mm sa ušicama), 45 mm (1.75 in) širina, 104 mm (4.11 in) dubina |
🔌 Zahtevi za napajanje
| Karakteristika | Specifikacija |
|---|---|
| Opseg ulaznog napona (redundantno) | 24 V DC ±5% |
| Potrošnja (maksimalno) | 7 W |
| Rasipanje toplote (maksimalno) | 4 W |
🌡️ Ekološke specifikacije
| Parametar | Specifikacija |
|---|---|
| Radna temperatura (modul) | -20 do +70°C (-4 do +158°F) |
| Radna temperatura (TA, PVC) | -20 do +50°C (-4 do +122°F) |
| Radna temperatura (TA, PA) | -20 do +70°C (-4 do +158°F) |
| Temperatura skladištenja | -40 do +70°C (-40 do +158°F) |
| Relativna vlažnost | 5 do 95% (bez kondenzacije) |
| Nadmorska visina (radna) | -300 do +3.000 m (-1.000 do +10.000 ft) |
| Nadmorska visina (skladištenje) | -300 do +12.000 m (-1.000 do +40.000 ft) |
| Zagađenje | Klasa G3 (teška) prema ISA S71.04, testirano prema EIA 364-65, Klasa III |
| Vibracije | 7,5 m/s² (0,75 g) od 5 do 500 Hz |

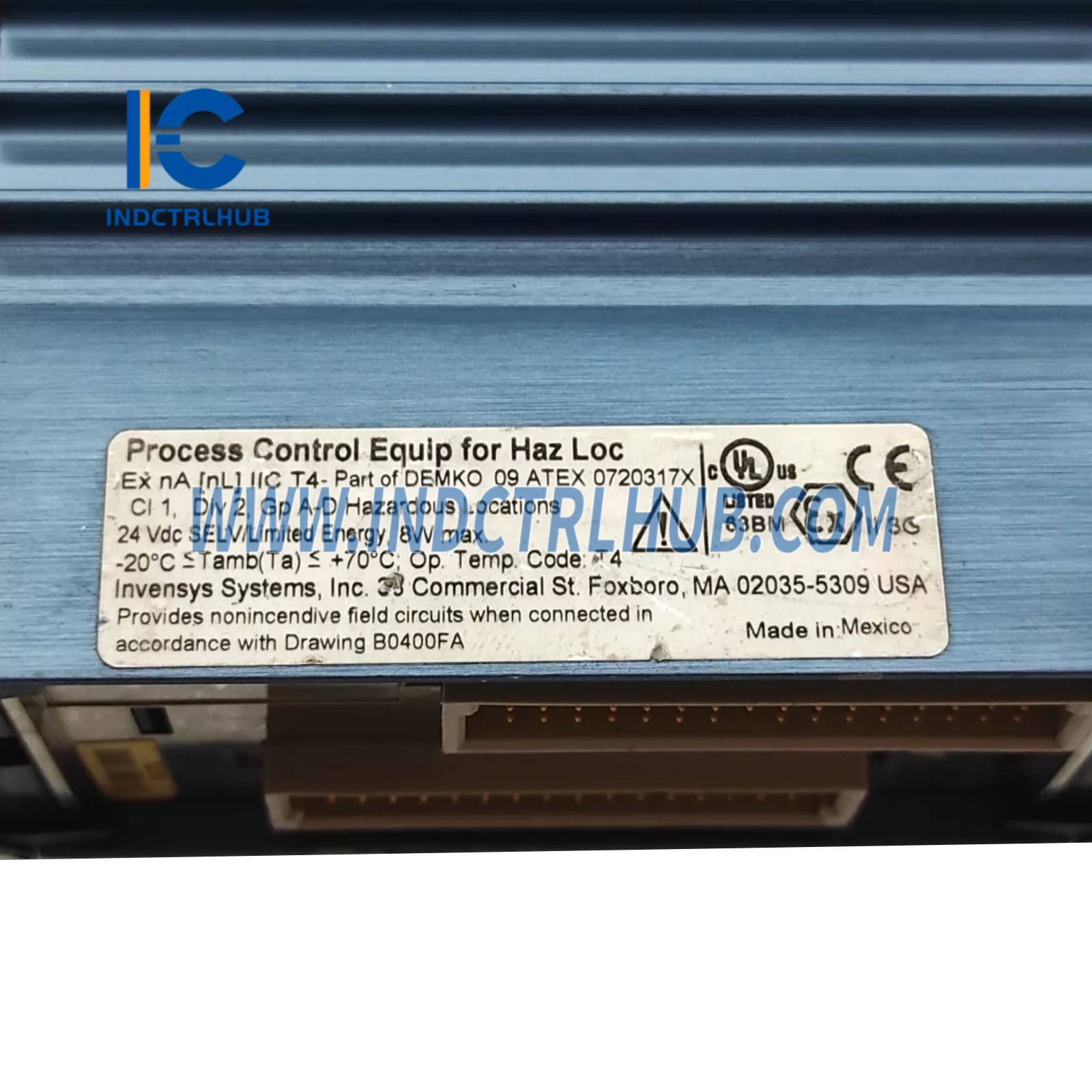

✅ Usklađenost sa propisima
| Standardno | Detalji |
|---|---|
| Elektromagnetna kompatibilnost (EMC) | Evropska EMC direktiva 89/336/EEC; EN 50081-2, EN 50082-2, EN 61326 Aneks A (industrijski nivoi), CISPR 11 Klasa A; IEC 61000-4-2 (ESD: 4 kV kontakt, 8 kV vazduh), IEC 61000-4-3 (10 V/m, 80-1000 MHz), IEC 61000-4-4 (2 kV na I/O, napajanje, komunikacije), IEC 61000-4-5 (2 kV napajanje, 1 kV I/O, komunikacije), IEC 61000-4-6 (10 V rms, 150 kHz-80 MHz), IEC 61000-4-8 (30 A/m, 50/60 Hz) |
| Bezbednost proizvoda (UL) | UL/UL-C sertifikovan za Klasu I, grupe A-D, diviziju 2, T4; Klasa 2 prema NEC (NFPA br.70) i CSA C22.1; prateća oprema za neeksplozivne krugove prema B0400FA |
| Bezbednost proizvoda (Evropa) | Evropska direktiva o niskom naponu 73/23/EEC; ATEX 94/9/EC; CENELEC (DEMKO) EEx nA IIC T4 za zonu 2; prateća oprema za zonu 2, grupu IIC prema B0400FA |
| Usklađenost sa propisima za opasne lokacije | U skladu sa UL, DEMKO i ATEX za instalaciju prema B0400FA |
🛠️ Instalacija & Konfiguracija
| Karakteristika | Detalji |
|---|---|
| Монтажа (модул) | Montira se na modularnu baznu ploču (DIN šina ili 19-inčni stalak sa kompletom); podržava 4 ili 8 FBM-ova |
| Монтажа (TA) | DIN šina (32 mm ili 35 mm) |
| Sklopovi za prekid | PVC kompresija: P0916BX; PA kompresija: P0926TD; PVC ring lug: P0926EA |
| Fieldbus komunikacija | Redundantni 2 Mbps Fieldbus sa FCM ili FCP; automatski se prebacuje na aktivni put |
| Kalibracija | Nije potrebno |
| Uklanjanje/Zamena | Može se ukloniti/zameniti bez isključivanja poljskog ožičenja, napajanja ili komunikacionih kablova |
| Kabl balun modul | Potrebno za petlje sa zajedničkim spoljnim napajanjem da bi se sprečilo preklapanje signala |
| Napomena o RH927AH | Može biti TA, kabl ili dodatak; pretpostavlja se da je sličan standardnim TA ako je TA |
📡 Završni sklopovi i kablovi
| Karakteristika | Specifikacija |
|---|---|
| TA tipovi | PVC kompresija (P0916BX), PA kompresija (P0926TD), PVC ring lug (P0926EA) |
| TA broj dela (pretpostavljeno za RH927AH) | RH927AH (nije na listi; verovatno PVC/PA kompresiona ili prstenasta TA varijanta, moguće zamenjen) |
| TA sertifikat | Tip 1: UL/UL-C Klasa I, Div 2, T4; CENELEC EEx nA IIC T4 (Zona 2); Tip 2: Povezani uređaji za neeksplozivne poljske krugove |
| ТА ожичење (компресија) | Čvrsto/Višestruko: 0,2 do 4 mm² / 0,2 do 2,5 mm² (24 do 12 AWG); Ferrule: 0,2 do 2,5 mm² |
| TA ožičenje (Ring Lug) | #6 konektori (0,375 in); 0,5 do 4 mm² (22 do 12 AWG) |
| Težina TA (Kompresija) | 181 g (0.40 lb) približno |
| Težina TA (Ring Lug) | 249 g (0.55 lb) približno |
| Dimenzije TA (Kompresija) | 125 mm (4,92 in) visina, 76 mm (2,99 in) ili 72 mm (2,83 in) dubina |
| Vrste kablova | Tip 1: P/PVC (Poliuretan/PVC), H/XLPE (Hipalon/XLPE) |
| Dužine kablova | Do 30 m (98 ft) |
| Konektor kabla | 25-pinski muški D-subminiature |
| Primeri brojeva delova kablova | 0,5 m: P0916DA (P/PVC), P0916VA (H/XLPE); 3,0 m: P0916DC (P/PVC), P0916VC (H/XLPE); 30 m: P0916DJ (P/PVC), P0916VJ (H/XLPE) |
🔧 Funkcionalne specifikacije
| Karakteristika | Detalji |
|---|---|
| HART verzija protokola | HART protokol v6 |
| Interfejs | 8 grupa izolovanih kanala |
| Komunikacija sa uređajem | Tačka do tačke, master/slave, asinhrono, poluduplex, 1200 baud |
| Provera grešaka | Paritet na svakom bajtu, jedan CRC kontrolni bajt |
| Брзина комуникације | 2 poruke u sekundi |
| Najbrži ECB blok period | 500 ms |
| Maksimalna udaljenost | Do 3030 m (10.000 ft) po HART FSK HCF_SPEC-54, revizija 8.1 (smanjuje se sa intrinsijskim sigurnosnim barijerama) |
| Napon Usklađenosti | 18 V DC minimum na 20.5 mA |
| Maksimalni otpor petlje | 280 Ω (isključujući poljski uređaj) |
| Unutrašnje napajanje | 24 V DC ±10%, zajedničko za sve kanale; jedan uređaj po kanalu |
| Procesna I/O komunikacija | Redundantni 2 Mbps Fieldbus sa FCM ili FCP; automatski se prebacuje na aktivni put |
📦 Informacije o narudžbini
| Oblast | Detalji |
|---|---|
| Квалитет | Industrijski |
| Broj modela | FBM214b (pretpostavljena varijanta FBM214, broj dela: P0922VT) |
| TA brojevi delova (standardni) | PVC kompresija: P0916BX; PA kompresija: P0926TD; PVC ring lug: P0926EA |
| TA broj dela (pretpostavljeno) | RH927AH (ako je TA, verovatno varijanta kompresije ili tip prstenastog priključka, moguće zamenjen) |
| Uključuje | FBM214b modul (TA i kablovi se naručuju zasebno) |
