Product Description

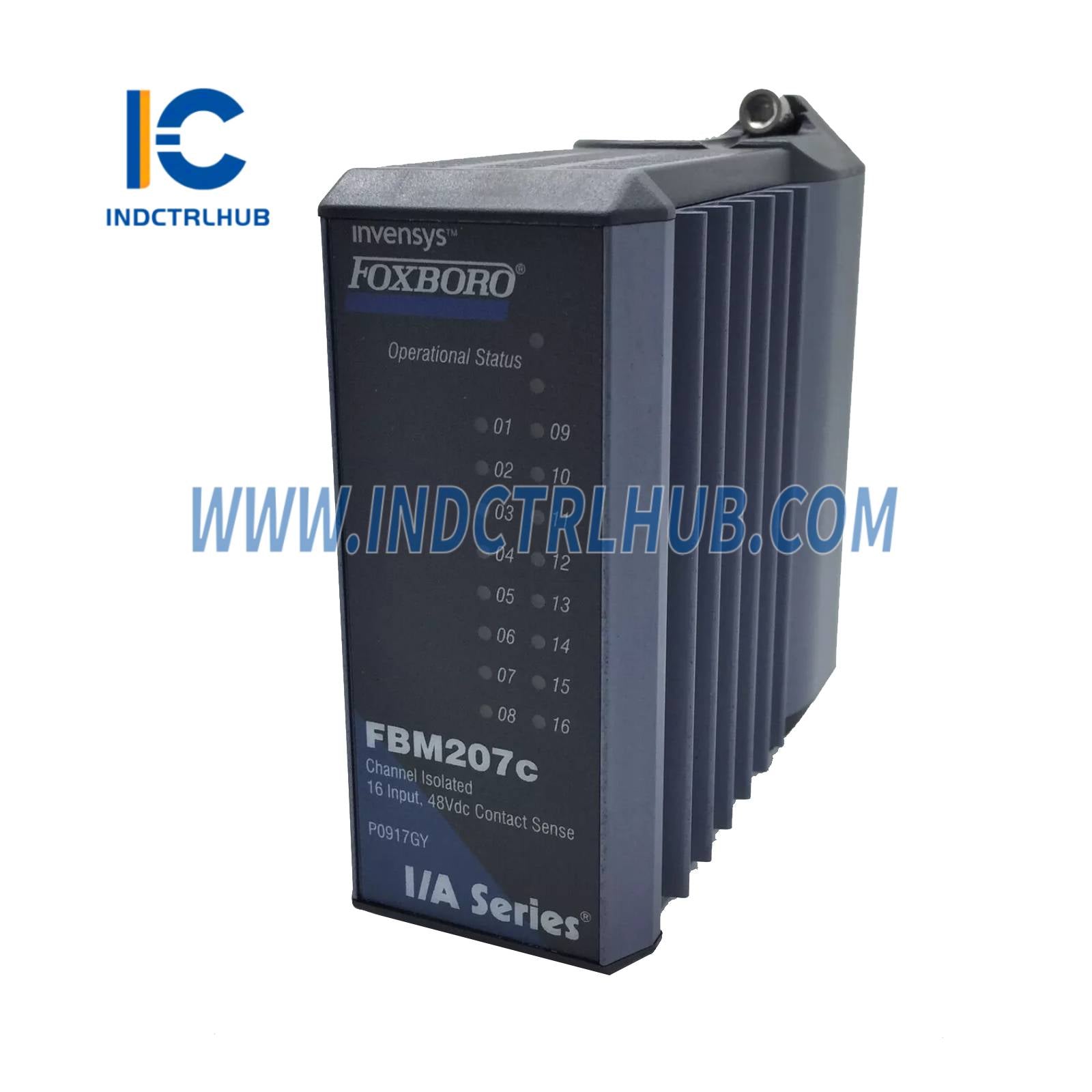

📘 Pregled proizvoda
| Oblast | Detalji |
|---|---|
| Proizvođač | Schneider Electric (Foxboro) |
| Broj modela | FBM207C P0917GY |
| Tip proizvoda | 48 V DC modul za ulaz detekcije kontakta |
| Funkcija | 16-kanalni modul za detekciju kontakta za 48 V DC vlaženje kontakta |
| Kompatibilnost sistema | Interfejs sa Foxboro Evo DCS putem redundantnog 2 Mbps modulskog Fieldbus-a; kompatibilan sa 200 Series baznim pločama |
| Uključene komponente | FBM207c modul; zahteva poseban Termination Assembly (TA) i kablove |
⚙️ Hardverske specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Ulazni kanali | 16 izolovanih i nezavisnih kanala za detekciju kontakta |
| Ulazni signal | Kontakt otvoren (isključen) ili zatvoren (uključen) sa 48 V DC vlaženjem sa FBM207c |
| Napon otvorenog kola | 48 V DC ±15% |
| Struja kratkog spoja | 3.2 mA (tipično) |
| Otpornost logike jedan (uključenog stanja) | 1.0 kΩ (maksimalno) |
| Otpornost logičke nule (isključenog stanja) | 100 kΩ (minimum) |
| Izolacija ulaznog kanala | Galvanski izolovano; izdržava 600 V AC 1 minut (nije za stalno povezivanje) |
| Zaštita napajanja petlje | Struja ograničena na 3.2 mA (tipično) |
| Tačnost brojanja impulsa | Nema propuštenih impulsa za frekvenciju impulsa od 0 do 250 Hz |
| Vreme filtriranja/debounca | Konfigurisano: Bez filtriranja, 4, 8, 16 ili 32 ms (zahteva firmware v1.25H ili noviji) |

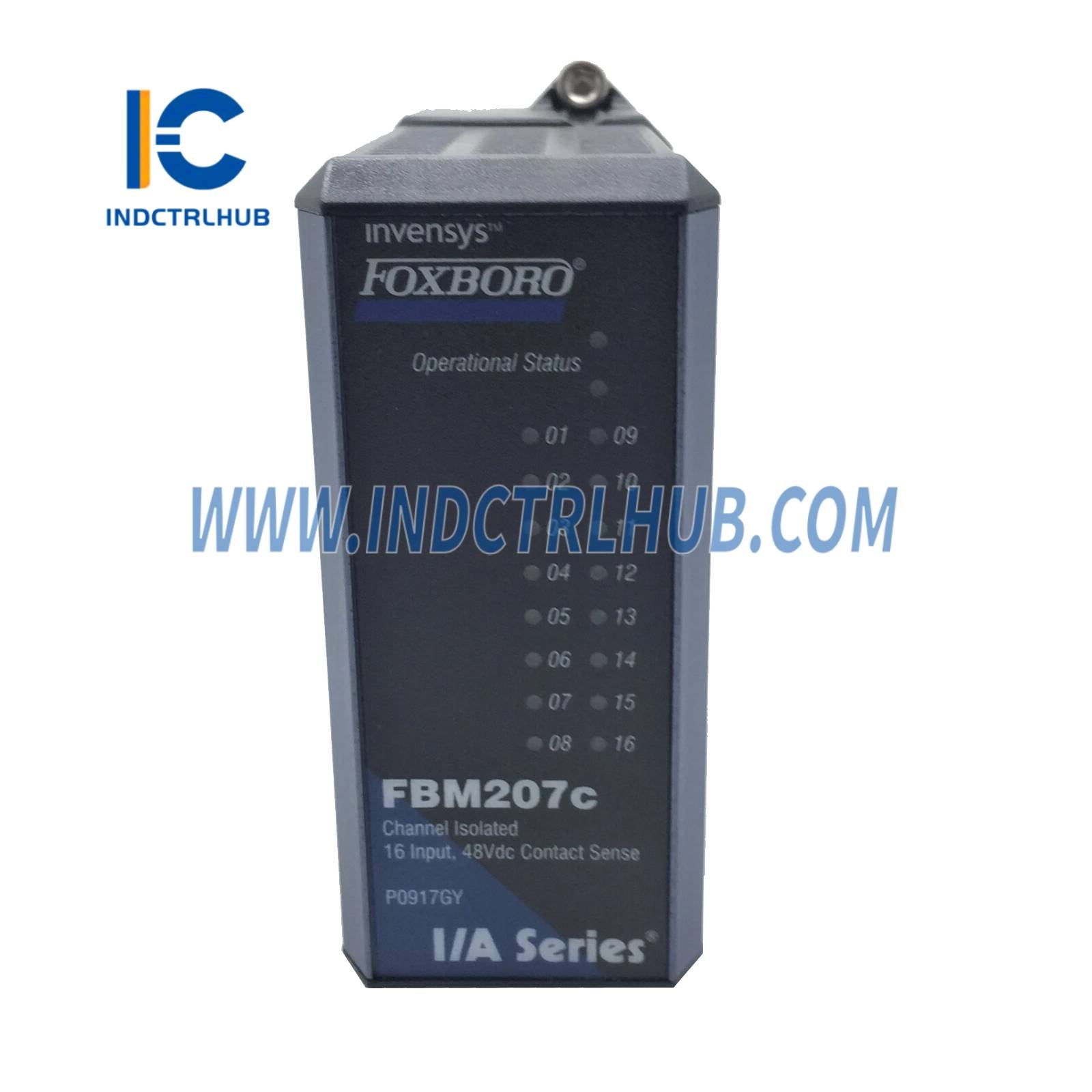

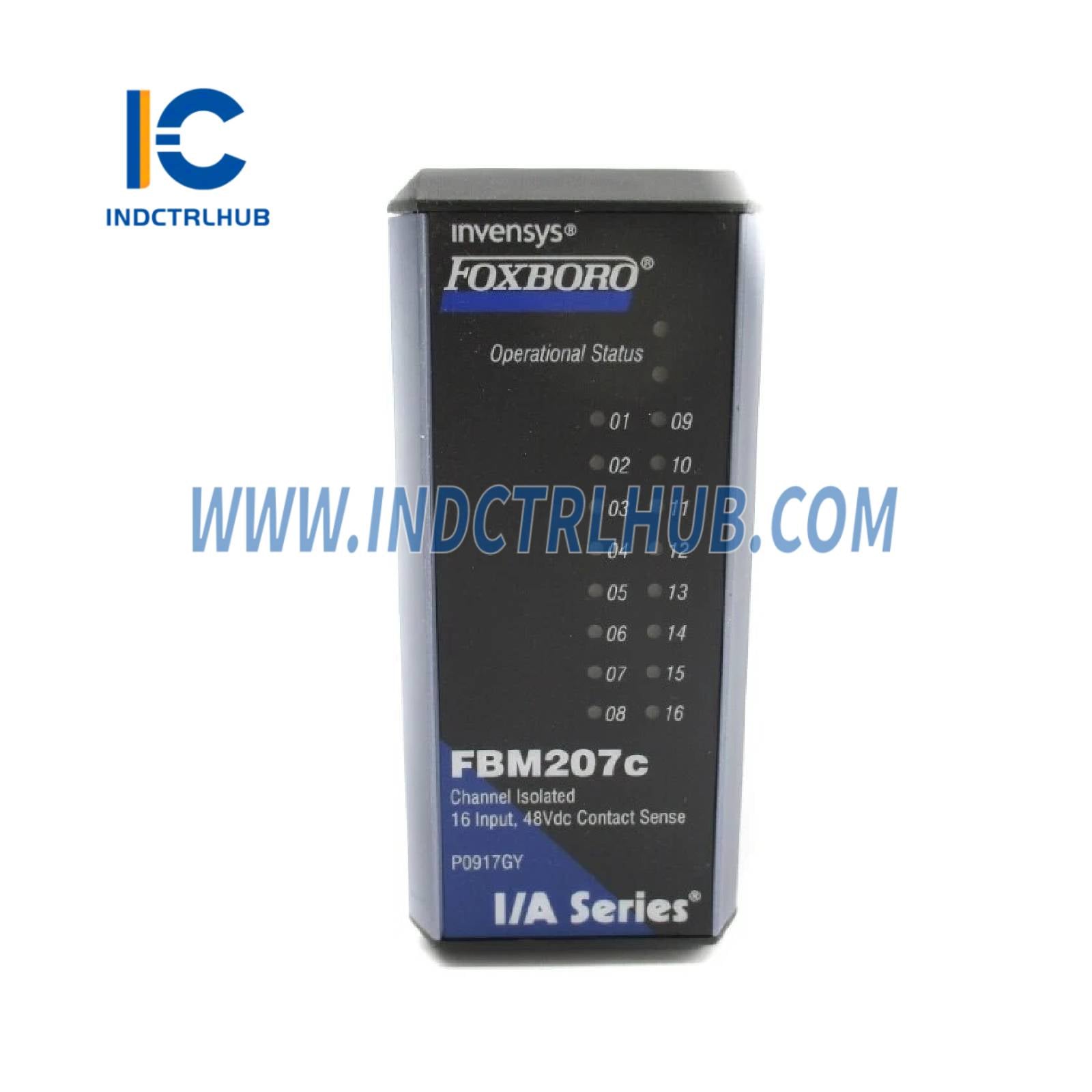

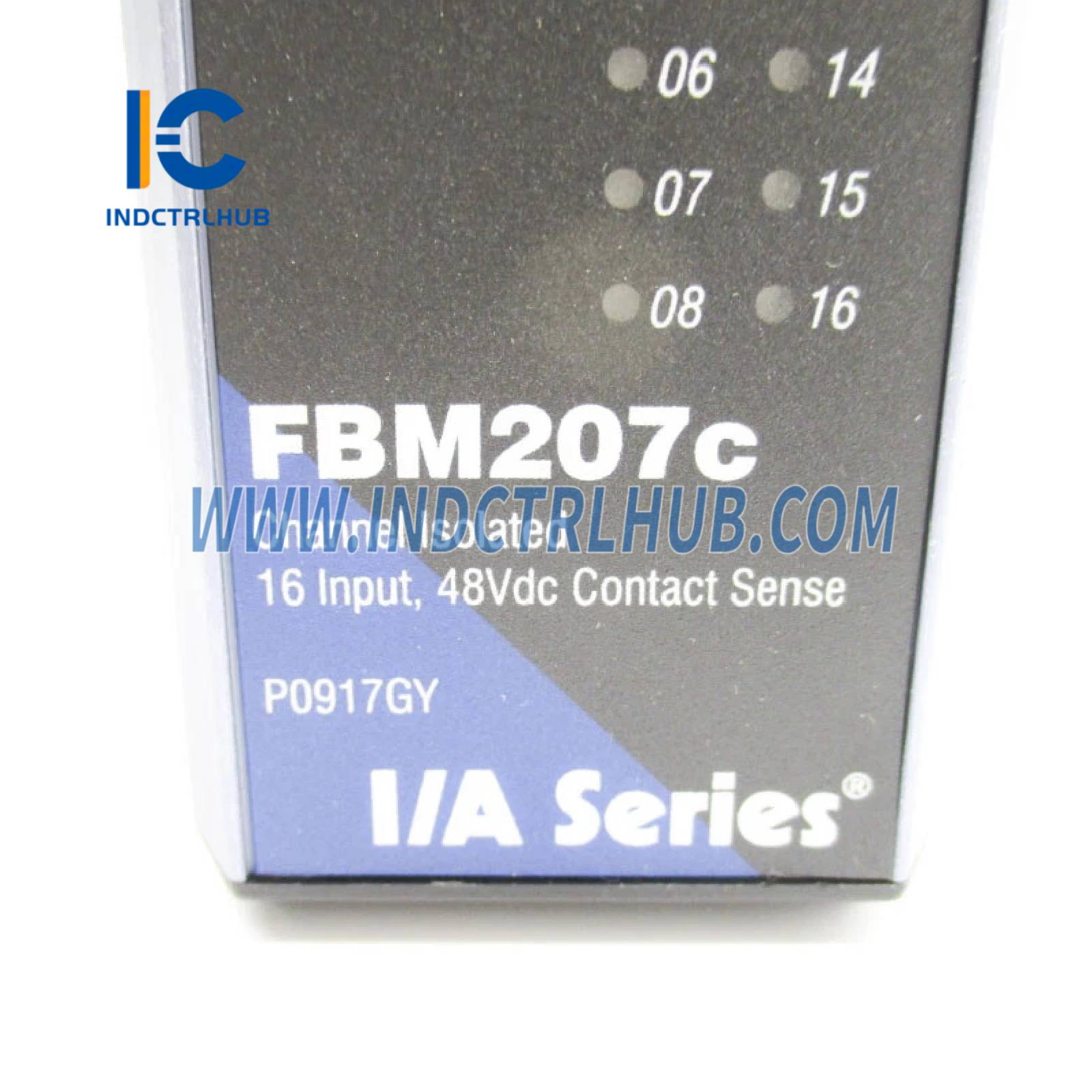

| Vizuelni indikatori | LED diode za status modula i diskretna stanja pojedinačnih ulaznih tačaka |

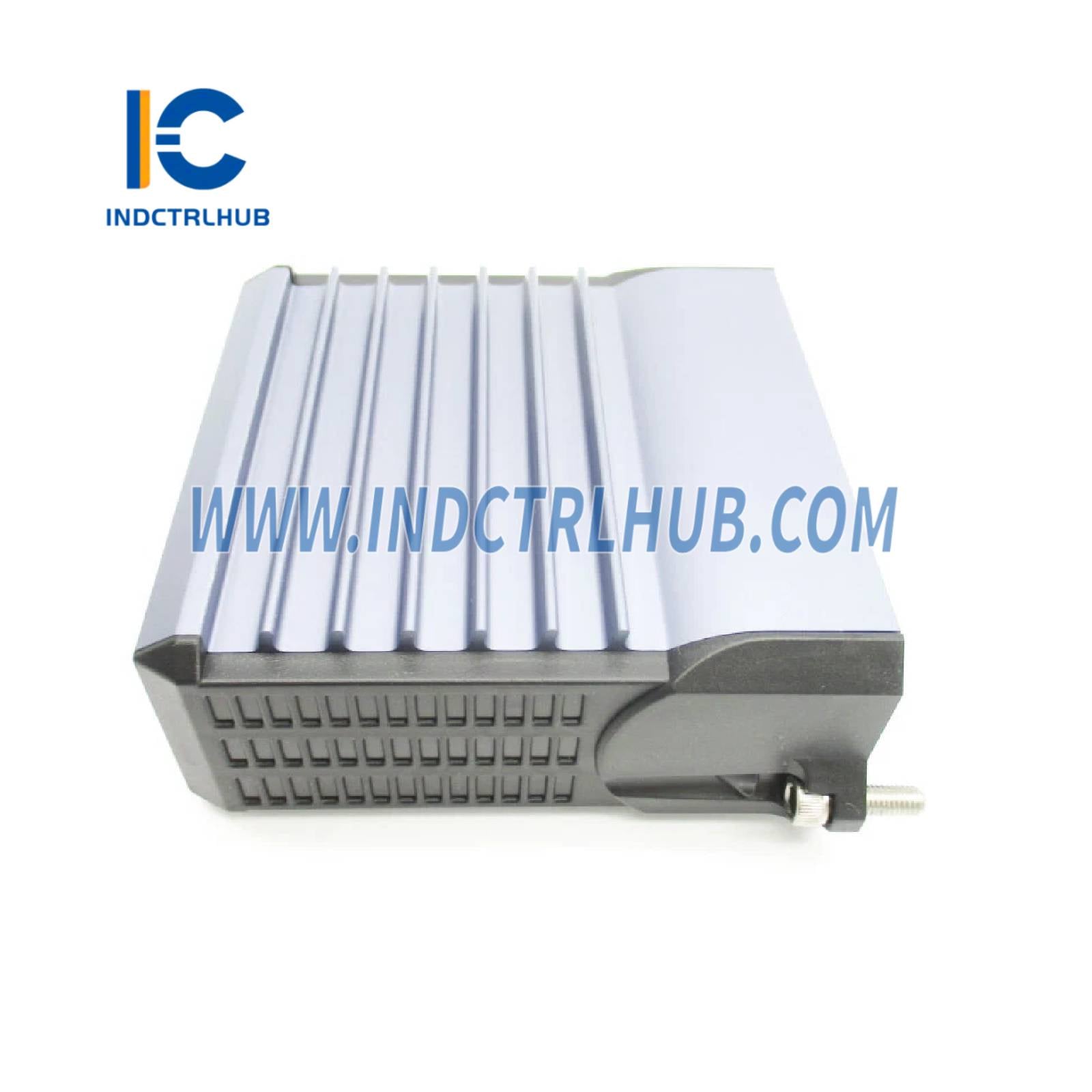

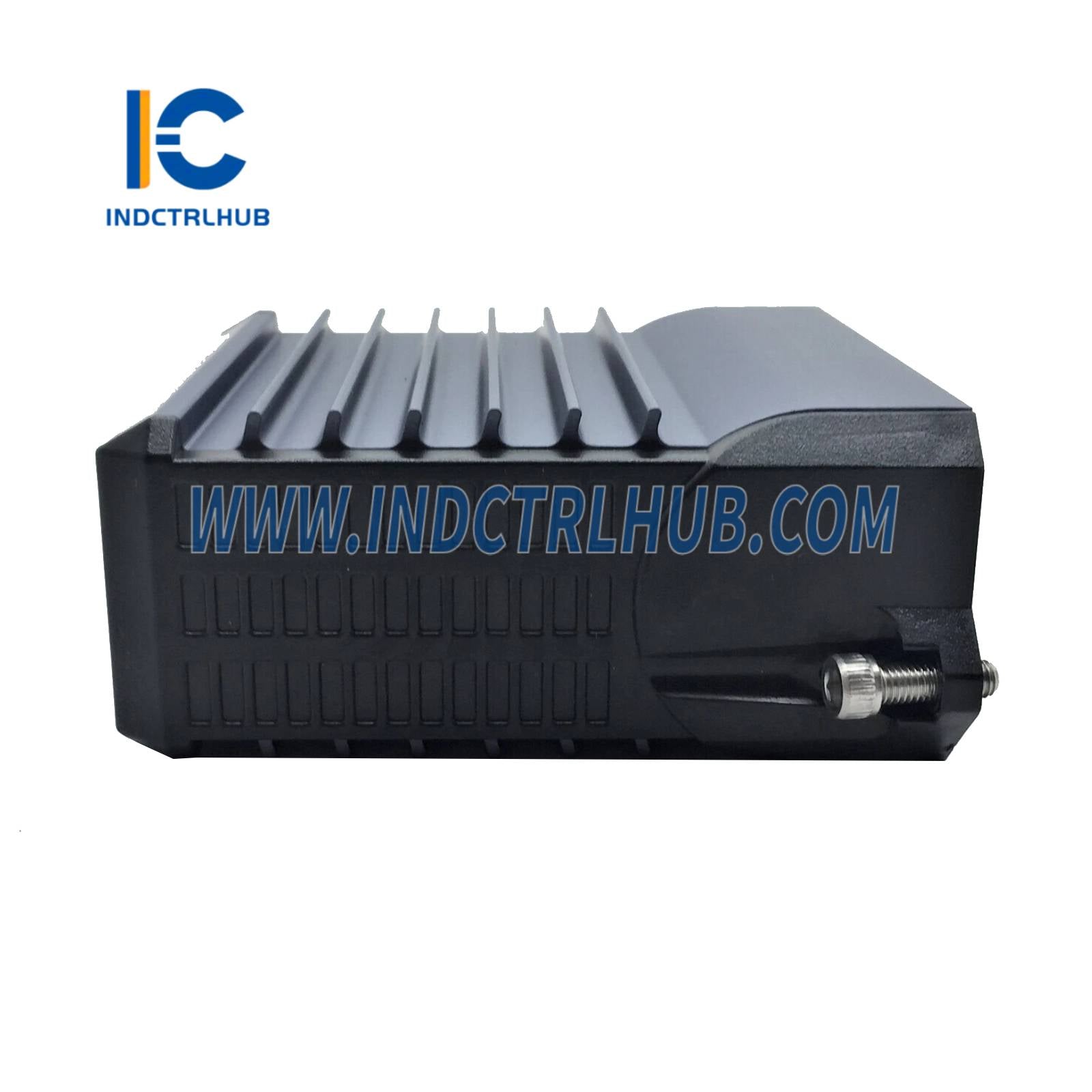

| Konstrukcija | Robusno ekstrudirano aluminijumsko kućište |
| Težina (modul) | 284 g (10 oz) približno |
| Dimenzije (Modul) | 102 mm (4 in) visina (114 mm sa sponama), 45 mm (1.75 in) širina, 104 mm (4.11 in) dubina |
🔌 Zahtevi za napajanje
| Karakteristika | Specifikacija |
|---|---|
| Opseg ulaznog napona (redundantno) | 24 V DC +5%, -10% |
| Potrošnja (maksimalna) | 5 W |
| Rasipanje toplote (maksimalno) | 5 W |
🌡️ Ekološke specifikacije
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | Modul i TA (PA): -20 do +70°C (-4 do +158°F) |
| Temperatura skladištenja | -40 do +70°C (-40 do +158°F) |
| Relativna vlažnost | 5 do 95% (bez kondenzacije) |
| Zagađenje | Klasa G3 (teška) prema ISA S71.04, testirano prema EIA 364-65, Klasa III |
| Vibracije | 7,5 m/s² od 5 do 500 Hz |
✅ Usklađenost sa propisima
| Standardno | Detalji |
|---|---|
| ЕМЦ | Evropska EMC Direktiva 2004/108/EC (pre aprila 2016), 2014/30/EU (posle aprila 2016); EN61326-1:2013 Klasa A Emisije, Industrijska otpornost |
| Bezbednost proizvoda (UL) | UL/UL-C sertifikovan za Klasu I, Grupe A-D, Divizija 2, T4; Klasa 2 prema NEC (NFPA br.70) i CSA C22.1 |
| Bezbednost proizvoda (Evropa) | Direktiva o niskom naponu 2006/95/EC (pre aprila 2016), 2014/35/EU (posle aprila 2016); ATEX 94/9/EC (pre aprila 2016), 2014/34/EU (posle aprila 2016); DEMKO Ex nA IIC T4 za zonu 2 |
| Usklađenost sa RoHS | U skladu sa Evropskom RoHS Direktivom 2011/65/EU |
| Pomorska sertifikacija | ABS tip odobren; Bureau Veritas sertifikovan za Ekološku kategoriju EC31 |
🛠️ Instalacija & Konfiguracija
| Karakteristika | Detalji |
|---|---|
| Montaža | Montira se na DIN šinu ili modularnu baznu ploču za 19-inčni rack (4 ili 8 FBM); redundantni parovi na susednim neparnim/parnim pozicijama (1-2, 3-4, 5-6, 7-8) |
| Sklopovi za prekid | Kompresija: RH917MG (zamenjuje P0917MG, P0917MF); Prstenasta spona: P0917MJ (zamenjuje P0917MH) |
| Automatsko otkrivanje | Komunicira putem redundantnog 2 Mbps Fieldbus-a; automatski se prebacuje na aktivni put |
| Konfiguracija | Izvršava programe Diskretni ulaz, Ladder Logic, Brojanje impulsa, Sekvenca događaja (SOE); konfigurisano vreme filtera ulaza |
| Redundancija | Podržava redundantni par sa redundantnim adapterom (RH926ZY, zamenjuje P0926ZY); koristi CINR blok za validaciju ulaza |
| Kalibracija | Nije potrebno |
| Uklanjanje/Zamena | Može se ukloniti/zameniti bez isključivanja poljskog ožičenja, napajanja ili komunikacionih kablova; zamena redundantnog modula ne utiče na ulaze |
📡 Završni sklopovi i kablovi
| Karakteristika | Specifikacija |
|---|---|
| TA tipovi | Kompresija: RH917MG (zamenjuje P0917MG, P0917MF); Prstenasta spona: P0917MJ (zamenjuje P0917MH) |
| TA sertifikat | Tip 1: UL/UL-C Klasa I, Div 2, T4; DEMKO Ex nA IIC T4 (Zona 2); Tip 2: Povezana oprema za neeksplozivne poljske krugove |
| ТА ожичење (компресија) | Čvrsto/Višestruko: 0,2 do 4 mm² / 0,2 do 2,5 mm² (24 do 12 AWG); Ferrule: 0,2 do 2,5 mm² |
| TA ožičenje (Ring Lug) | #6 konektori (0,375 in); 0,5 do 4 mm² (22 do 12 AWG) |
| Dimenzije TA (Kompresija) | 127 mm (5,02 in) ili 146 mm (5,75 in) visina; težina: 272 g (0,60 lb) ili 317 g (0,7 lb) |
| Dimenzije TA (prstenasta spona) | 198 mm (7.78 in) ili 216 mm (8.51 in) visina; težina: 400 g (0.90 lb) ili 440 g (1.0 lb) |
| Vrste kablova | Tip 4 (P/PVC: -20 do +70°C; LSZH: -40 do +105°C, 26 AWG) |
| Dužine kablova | Do 30 m (98 ft) |

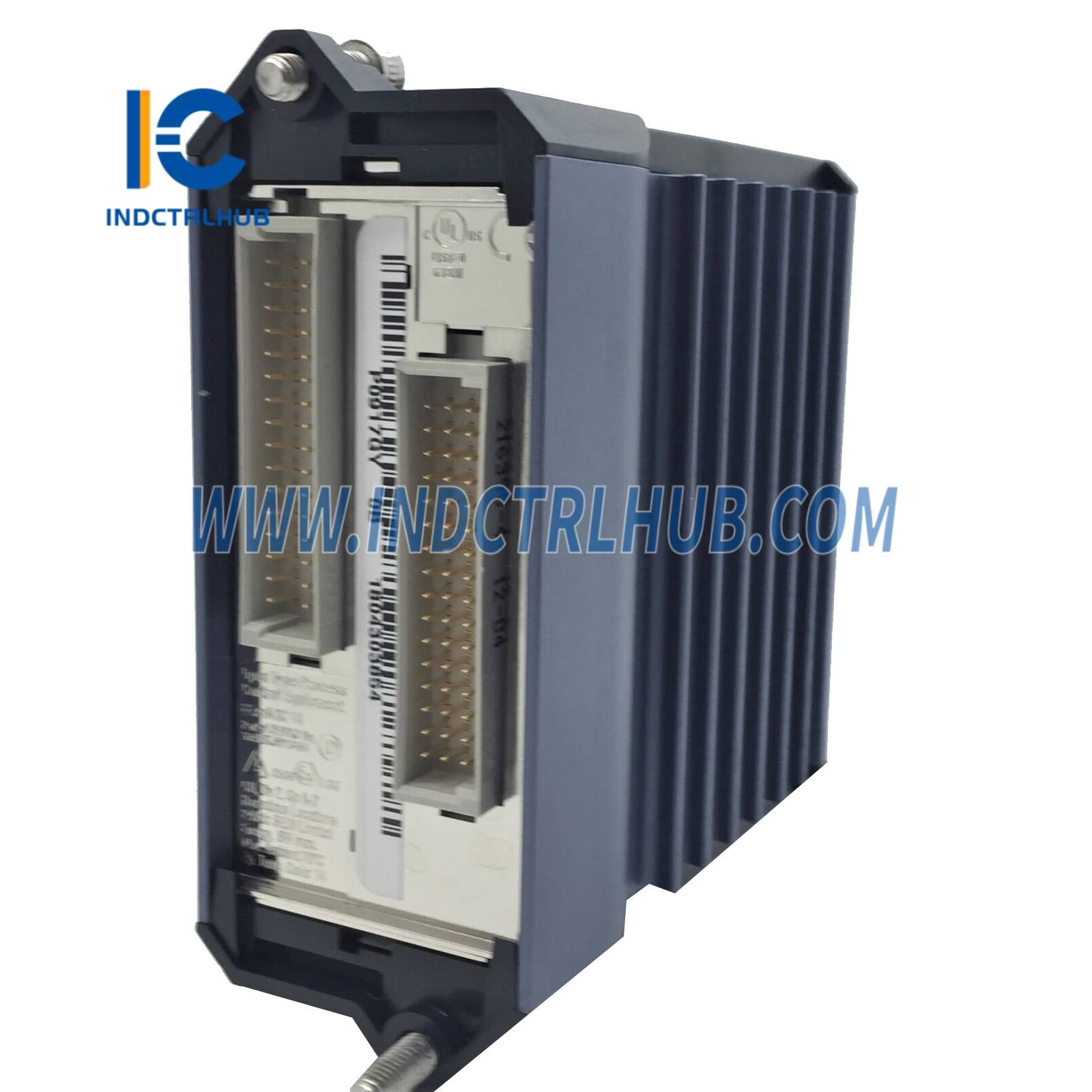

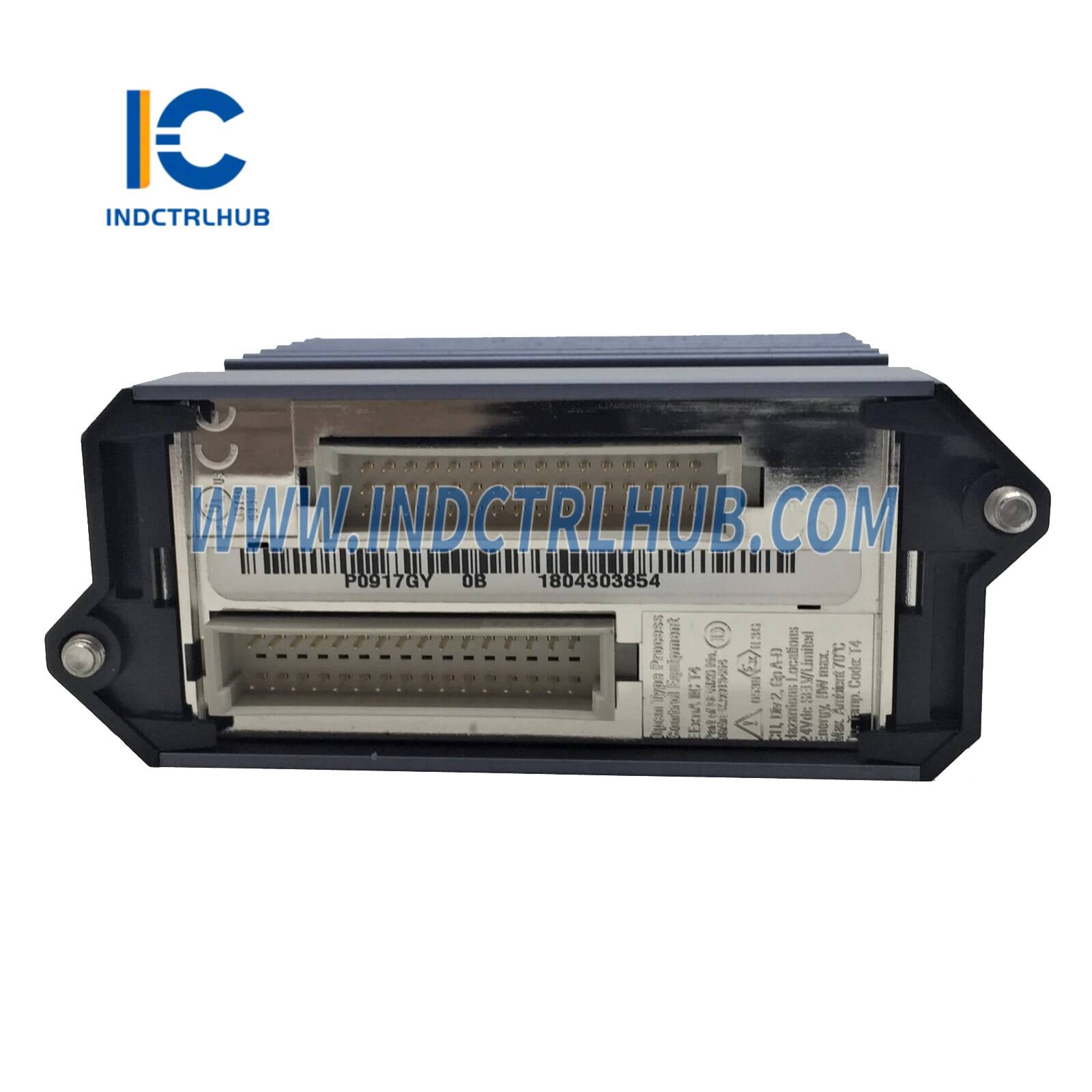

| Konektori za kablove | 37-pinski muški D-subminiature konektor |
| Primeri brojeva delova kablova | 0,5 m: RH916FG (P/PVC), RH928BA (LSZH); 3,0 m: RH916FJ (P/PVC), RH928BD (LSZH); 30 m: RH916FQ (P/PVC), RH928BK (LSZH) |
🔧 Funkcionalne specifikacije
| Karakteristika | Detalji |
|---|---|
| Ulazni signal | 48 V DC kontaktno detektovanje (navlaživanje sa FBM207c) |
| Procesna I/O komunikacija | Redundantni 2 Mbps Fieldbus sa FCM ili FCP; automatski se prebacuje na aktivni put |
| Sekvenca događaja (SOE) | Podržano sa I/A Series v8.x ili novijim, Control Core Services v9.0 ili novijim; opciona GPS sinhronizacija vremena (tačnost 1 ms) |
| Redundantna konfiguracija | Koristi redundantni adapter (RH926ZY); dioda za napajanje sa kontakt senzorom OR; CINR blok za validaciju ulaza |
📦 Informacije o narudžbini
| Oblast | Detalji |
|---|---|
| Квалитет | Industrijski |
| Broj modela | FBM207c (RH917GY, zamenjuje P0917GY) |
| TA Brojevi delova | Kompresija: RH917MG (zamenjuje P0917MG, P0917MF); Prstenasta spona: P0917MJ (zamenjuje P0917MH) |
| Redundantni adapter | RH926ZY (zamenjuje P0926ZY) |
| Uključuje | FBM207c modul (TA i kablovi se naručuju zasebno) |
