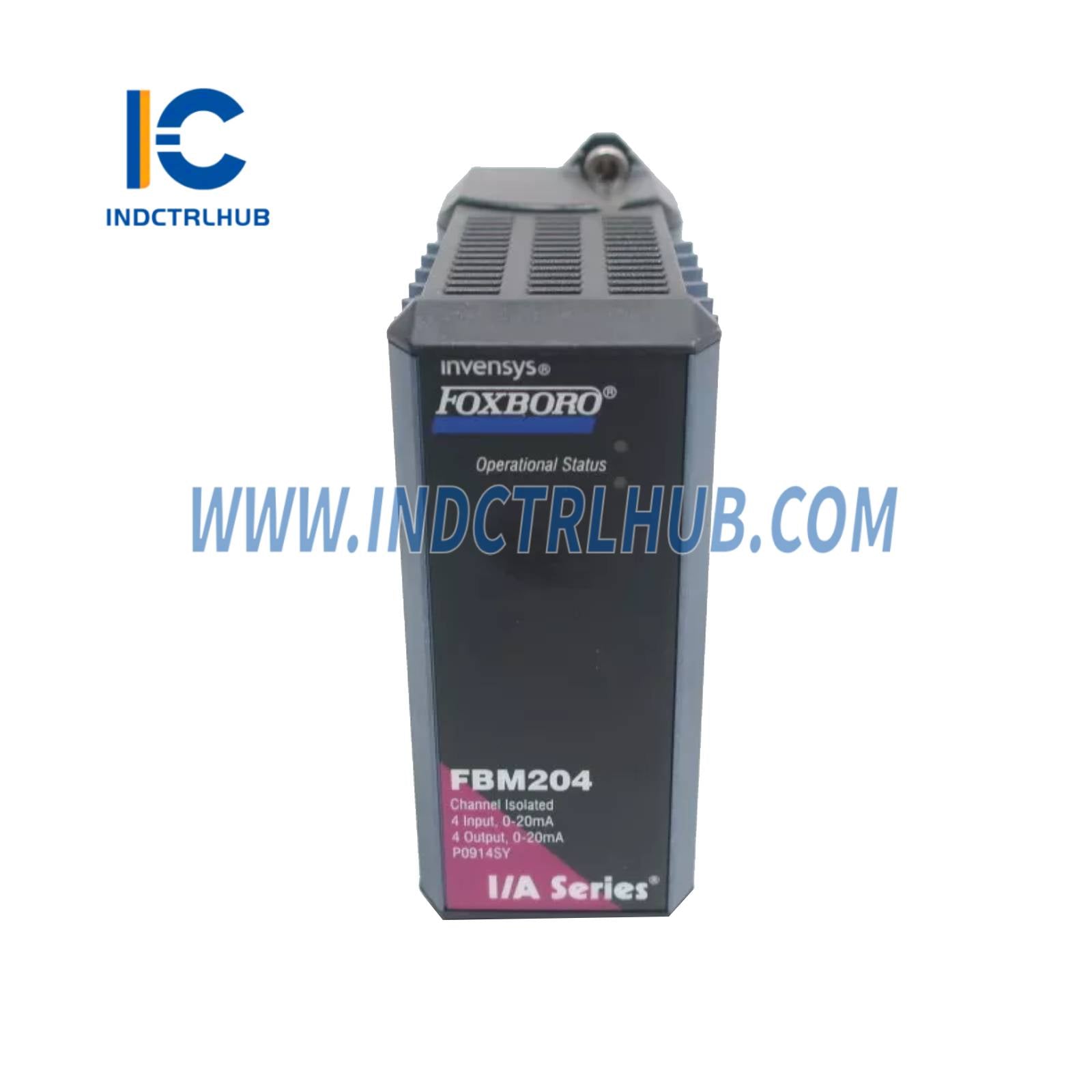

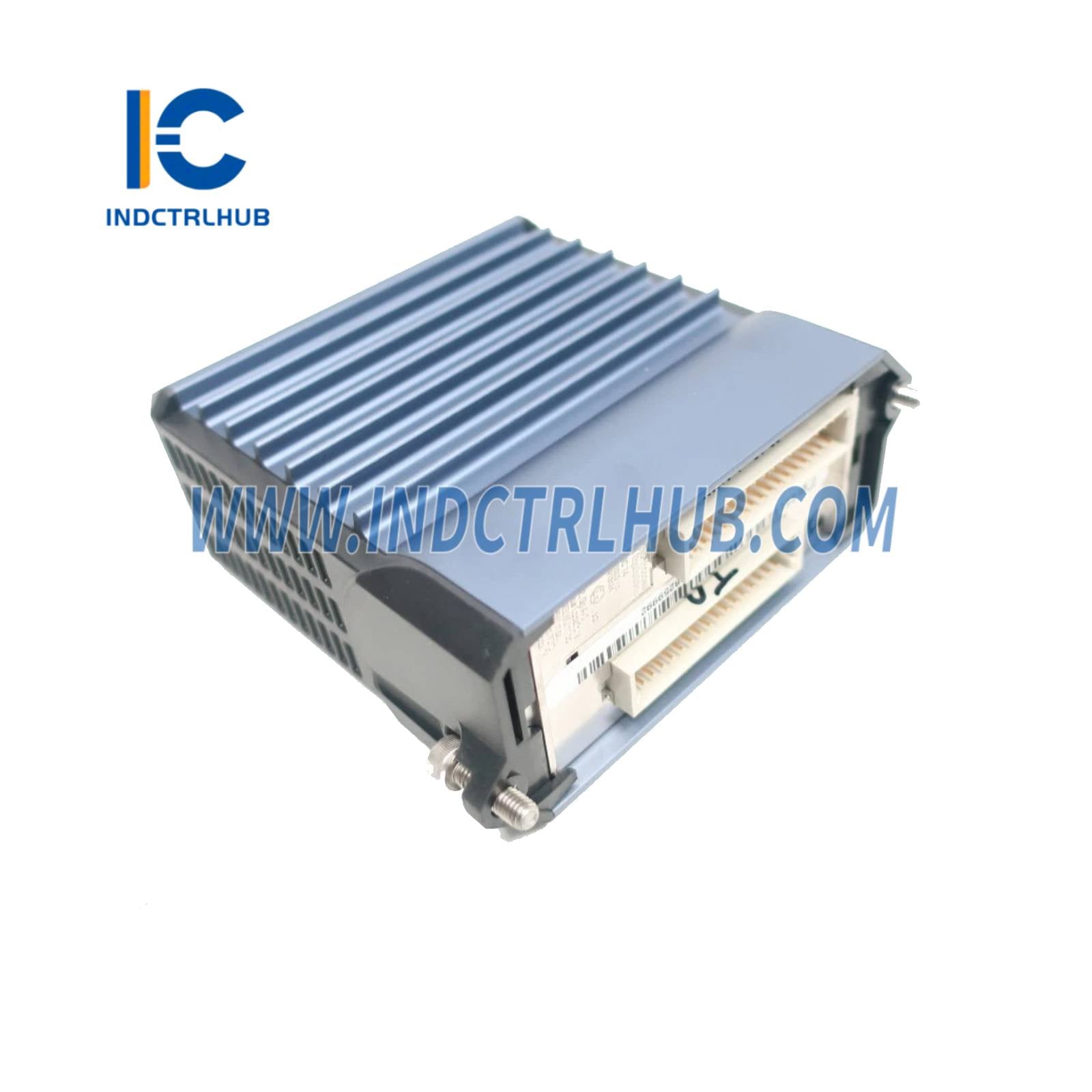

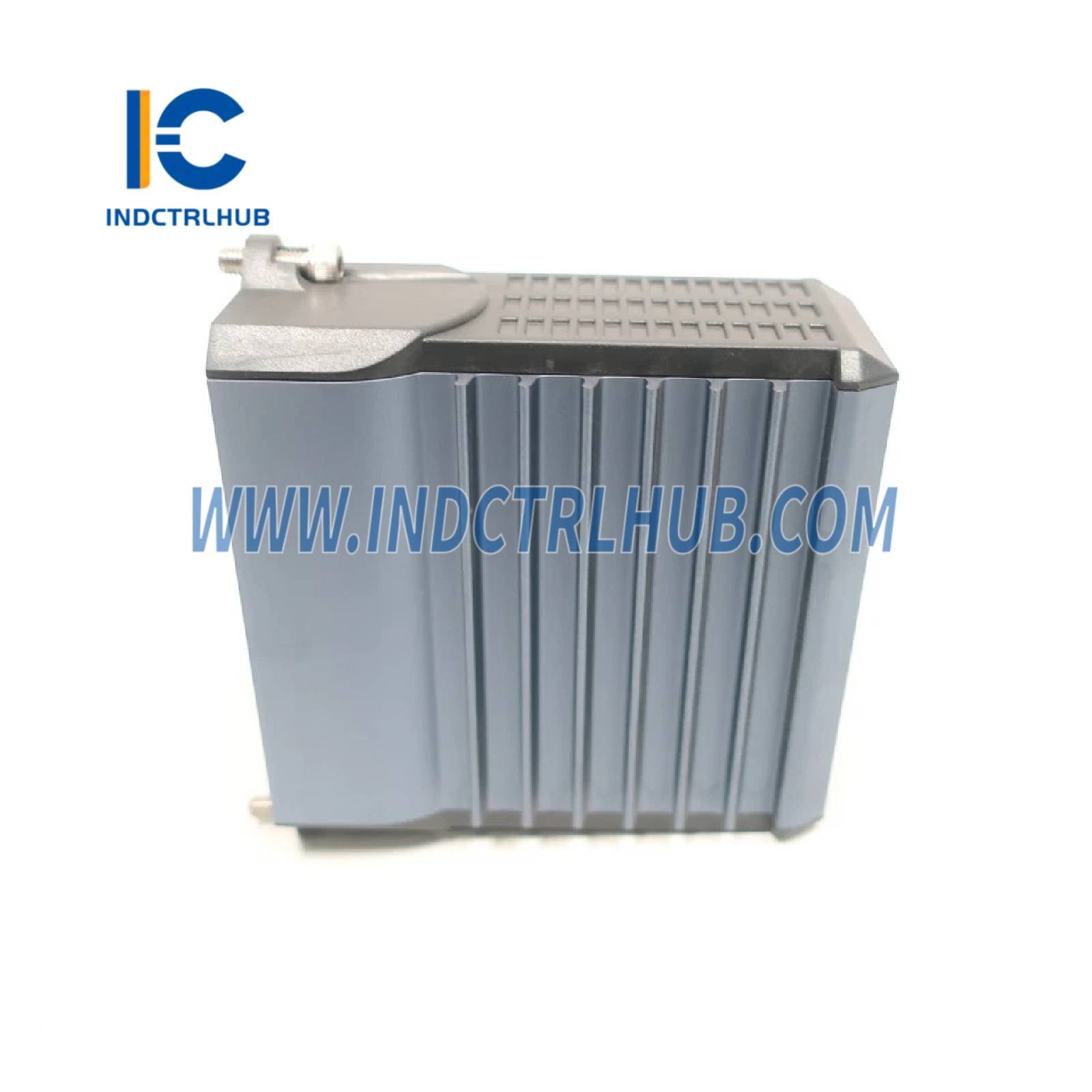

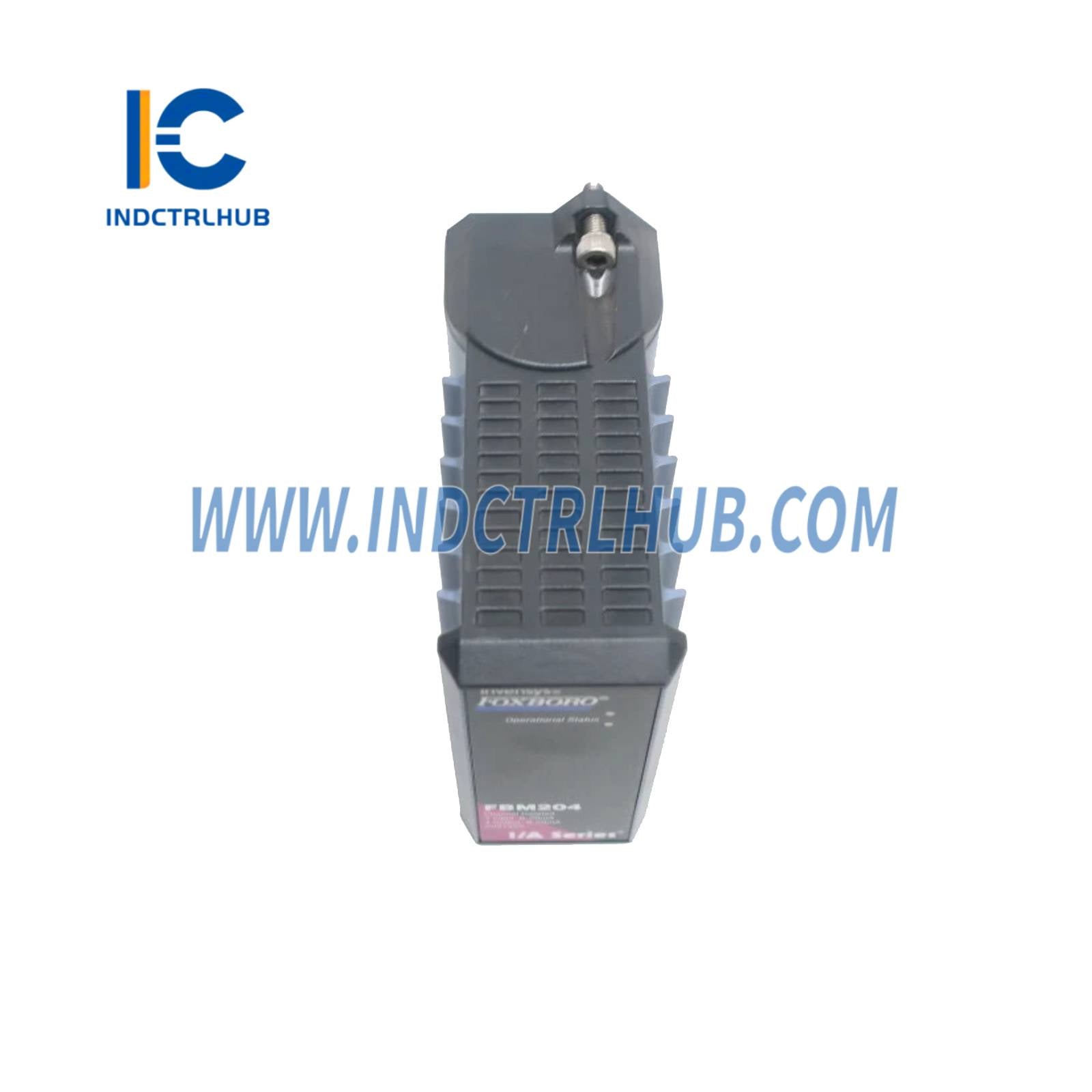

Foxboro FBM204 modul za ulaz/izlaz 0 do 20 mA

Proizvođač

Foxboro

Model/Broj dela

FBM204 / RH914SY

Opis

0 do 20 mA I/O modul sa 4 analogna ulazna i 4 analogna izlazna kanala

I/O kanali

4 analogna ulazna kanala, 4 analogna izlazna kanala (0–20,4 mA dc nominalno)

Izolacija kanala

Svaki kanal je izolovan i nezavisan

Tačnost ulaza

±0,03% opsega

Temperaturni koeficijent

±50 ppm/°C

A/D konverzija

Nezavisni Sigma-Delta konverter po kanalu

Ulazni otpor

61.5 Ω nominalno

Odbacivanje zajedničkog moda

>100 dB na 50/60 Hz

Odbacivanje normalnog moda

>95 dB na 50/60 Hz

Period integracije

Softverski konfigurisano

Zaštita napajanja petlje

Galvanska izolacija, ograničen struja (<30 mA), uslov kvara ~100 mA

Udaljenost poljskog kabliranja

Zavisno od preseka žice i pada napona, sa 20,2 Vdc usklađenosti pri 20,4 mA

Temperatura

-20 do +70°C (-4 do +158°F)

-20 do +70°C (-4 do +158°F)

Relativna vlažnost

5 do 95% (bez kondenzacije)

5 do 95% (bez kondenzacije)

Nadmorska visina

-300 do +3.000 m

-300 do +12.000 m

Vibracije

7,5 m/s² od 5 do 500 Hz

Isto

Zagađenje

ISA S71.04 класа G3 (тешки услови)

Isto

Монтажа (модул)

Монтажа на базну плочу, DIN шина или 19” ормар, или конверзија серије 100

Монтажа (TA)

DIN шина, подржава стилове од 32 мм и 35 мм

Težina (modul)

284 г (10 оз)

Тежина (TA)

159 г (компресија), 204 г (кружни прикључак)

Dimenzije modula

В: 102 мм (114 мм са прикључцима), Ш: 45 мм, Д: 104 мм

TA конструкција

Полиамид (PA)

Dužina

Do 30 m (98 ft)

Materijal

Полиуретан или LSZH

Tip Kablа

Tip 1

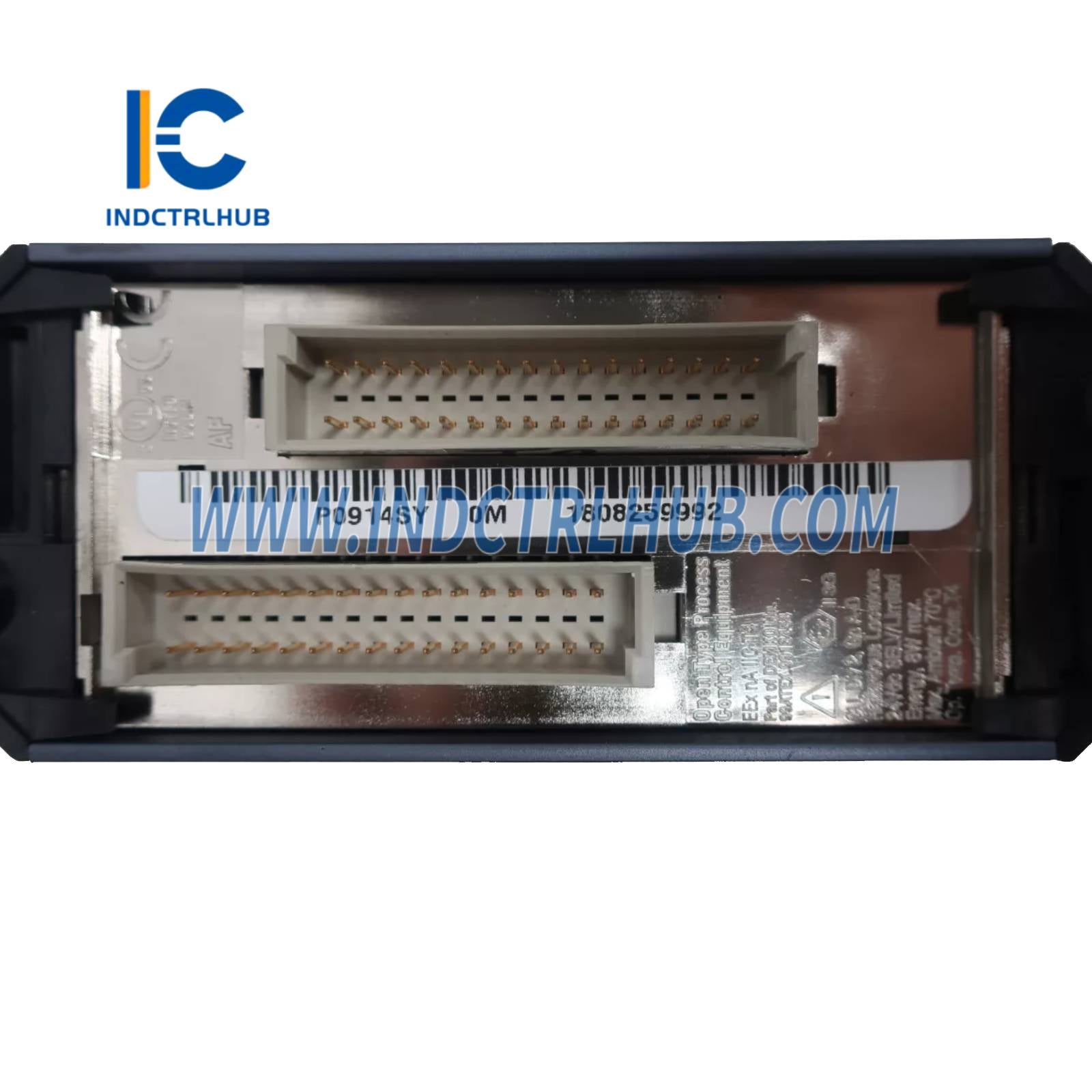

FBM конектор на базној плочи

37-пински D-subминијатурни

TA конектор

25-пински D-subминијатурни

Kompresija

0.2 до 4 mm² чврсти / 0.2 до 2.5 mm² снопљени / 24–12 AWG

Višenitno sa ferrulama

0,2 do 2,5 mm² (sa ili bez plastičnog okovratnika)

Кружни прикључак

#6 величина (0.375 инча), 0.5 до 4 mm² / 22–12 AWG
