Product Description
📘 Pregled proizvoda
| Oblast | Detalji |
|---|---|
| Proizvođač | Schneider Electric (Foxboro) |

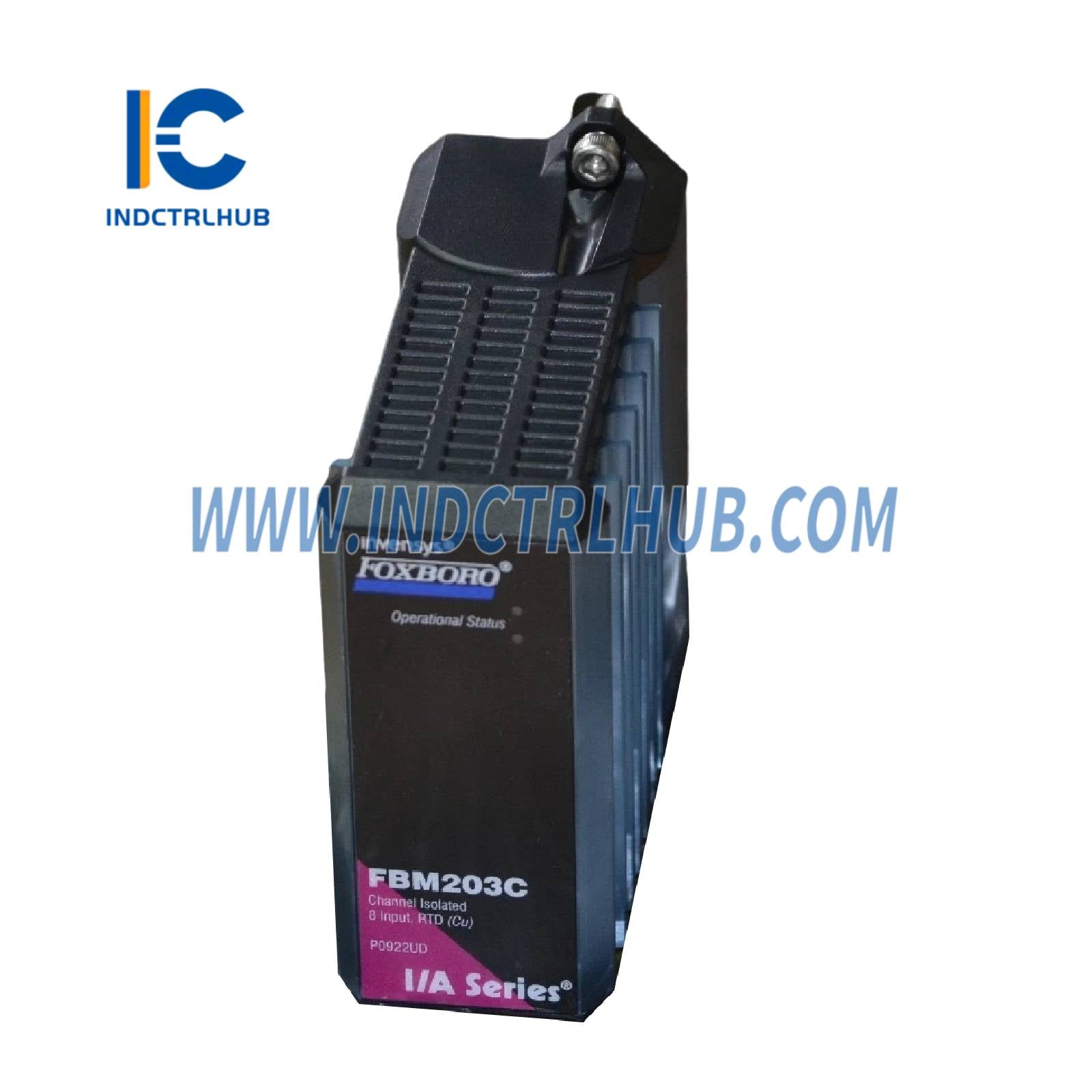

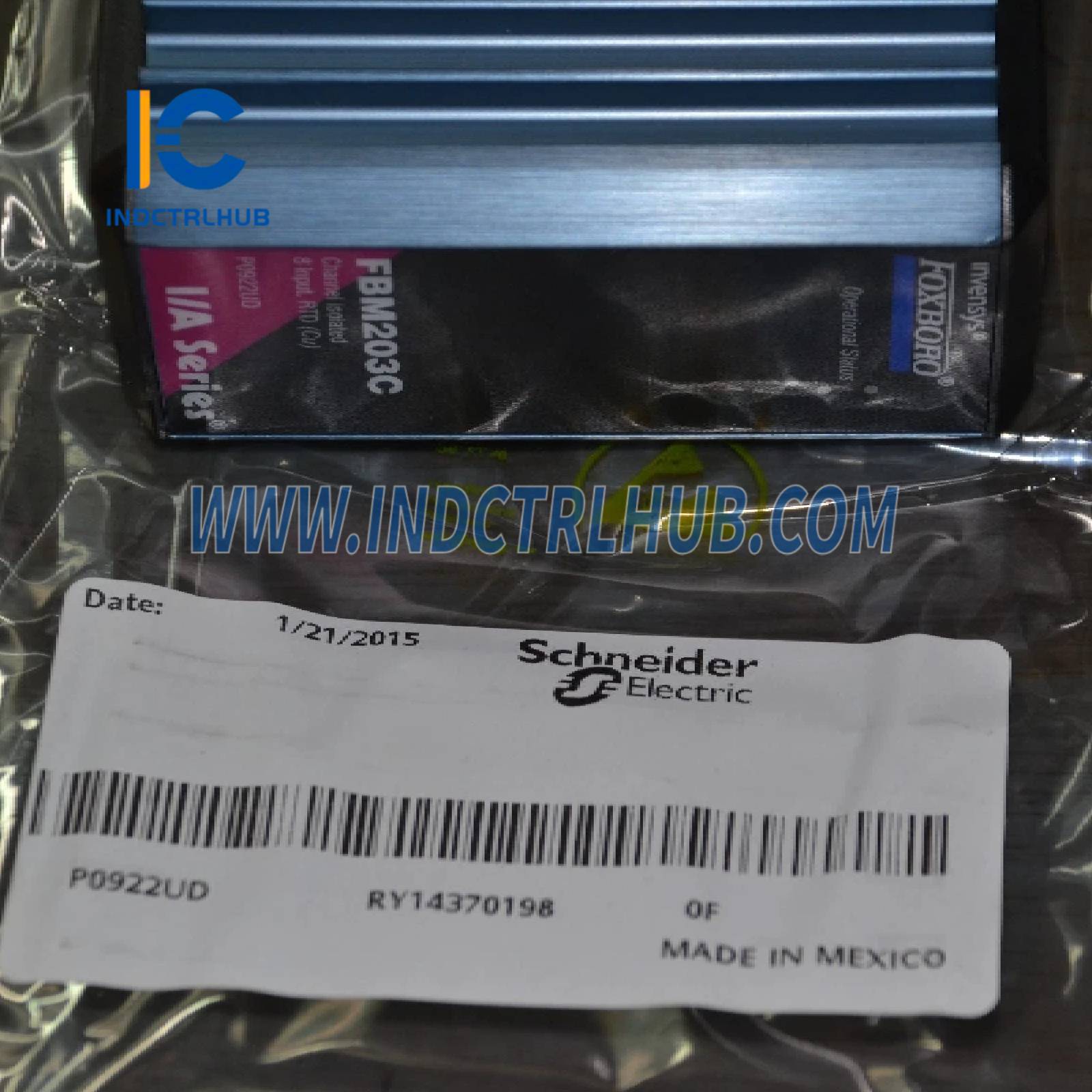

| Broj modela | FBM203C (Broj dela: RH922UD, zamenjuje P0922UD) |
| Tip proizvoda | Platina/Nikal/Bakar RTD ulazni modul |
| Funkcija | Obezbeđuje osam ulaznih kanala za detektore temperature otpornosti (RTD) za 2- ili 3-žične senzore (0 do 30 oma, tipično bakarni RTD) |
| Kompatibilnost sistema | Interfejs sa Foxboro DCS putem redundantnog 2 Mbps Fieldbus modula; kompatibilan sa 200 Series baznim pločama i 100 Series nadogradnjama |
| Uključene komponente | FBM203C modul; zahteva poseban Termination Assembly (TA) i kablove |
⚙️ Hardverske specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Ulazni kanali | 8 izolovanih i nezavisnih RTD ulaznih kanala |
| Opseg ulaza | 0 do 30 oma (30 oma = 64000 brojeva; min. prekoračenje 30,72 oma pri 65535 brojeva) |
| Struja senzora | 0,54 mA DC nominalno |
| Otpornost vodiča | Maksimalno 10 oma po vodiču (nebalans smanjuje tačnost) |
| Analogna Preciznost | ±0,1% od opsega |
| Koeficijent tačnosti u zavisnosti od temperature | ±50 ppm/°C |
| A/D konverzija ulaznog signala | Nezavisni Sigma-Delta konverter po kanalu (novo očitavanje svakih 25 ms) |
| Period integracije | Softverski konfigurisano |
| Odbacivanje zajedničkog moda | >125 dB na 50 ili 60 Hz |
| Odbacivanje normalnog moda | >95 dB na 50 ili 60 Hz |
| Izolacija ulaznog kanala | Galvanski izolovano; izdržava 600 V AC 1 minut (nije za stalno povezivanje) |
| Vizuelni indikatori | Crvene i zelene LED diode za status modula |
| Konstrukcija | Robusno ekstrudirano aluminijumsko kućište |
🔌 Zahtevi za napajanje
| Karakteristika | Specifikacija |
|---|---|
| Opseg ulaznog napona (redundantno) | 24 V DC +5%, -10% |
| Potrošnja | 3 W (maksimalno) |
| Rasipanje toplote | 3 W (maksimalno) |
🌡️ Ekološke specifikacije
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | Modul i TA (PA): -20 do +70°C (-4 do +158°F) |
| Temperatura skladištenja | -40 do +70°C (-40 do +158°F) |
| Relativna vlažnost | 5 do 95% (bez kondenzacije) |
| Nadmorska visina (radna) | -300 do +3.000 m (-1.000 do +10.000 ft) |
| Nadmorska visina (skladištenje) | -300 do +12.000 m (-1.000 do +40.000 ft) |
| Vibracije | 7,5 m/s² (0,75 g) od 5 do 500 Hz |
| Zagađenje | Klasa G3 (teška) prema ISA S71.04, testirano prema EIA 364-65, Klasa III |
✅ Usklađenost sa propisima
| Standardno | Detalji |
|---|---|
| EMC | Evropska EMC Direktiva 2004/108/EC (pre aprila 2016), 2014/30/EU (posle aprila 2016); EN61326-1:2013 Klasa A Emisije, Industrijska otpornost |
| Bezbednost proizvoda (UL) | UL/UL-C sertifikovan za Klasu I, Grupe A-D, Divizija 2, T4; Klasa 2 prema NEC (NFPA br.70) i CSA C22.1 |
| Bezbednost proizvoda (Evropa) | Direktiva o niskom naponu 2006/95/EC (pre aprila 2016), 2014/35/EU (posle aprila 2016); ATEX 94/9/EC (pre aprila 2016), 2014/34/EU (posle aprila 2016); DEMKO Ex nA IIC T4 za zonu 2 |
| Usklađenost sa RoHS | U skladu sa evropskom RoHS direktivom 2011/65/EU, uključujući 2015/863, 2017/2102 |
| Pomorska sertifikacija | ABS tip odobren; Bureau Veritas sertifikovan za ekološku kategoriju EC31 |
🛠️ Instalacija & Konfiguracija
| Karakteristika | Detalji |
|---|---|
| Montaža | Montira se na DIN šinu ili modularnu baznu ploču za 19-inčni rack (4 ili 8 FBM-ova); podržava strukture konverzije 100 serije |
| Sklopovi za prekid | DIN šina (kompresija: RH916XJ, prstenasta spona: P0917JM, PA) ili montiran na baznu ploču (kompresija: RH924WN, PC/ABS) |
| Automatsko otkrivanje | Komunicira putem redundantnog 2 Mbps Fieldbus-a; automatski se prebacuje na aktivni put |
| Konfiguracija | Program aplikacije za analogni ulaz sa konfigurisanim ograničenjima brzine promene |
| Kalibracija | Nije potrebno |
| Uklanjanje/zamena | Mogu se ukloniti/zameniti bez isključivanja poljskih instalacija, napajanja ili komunikacionih kablova |
📡 Završne montaže i kablovi

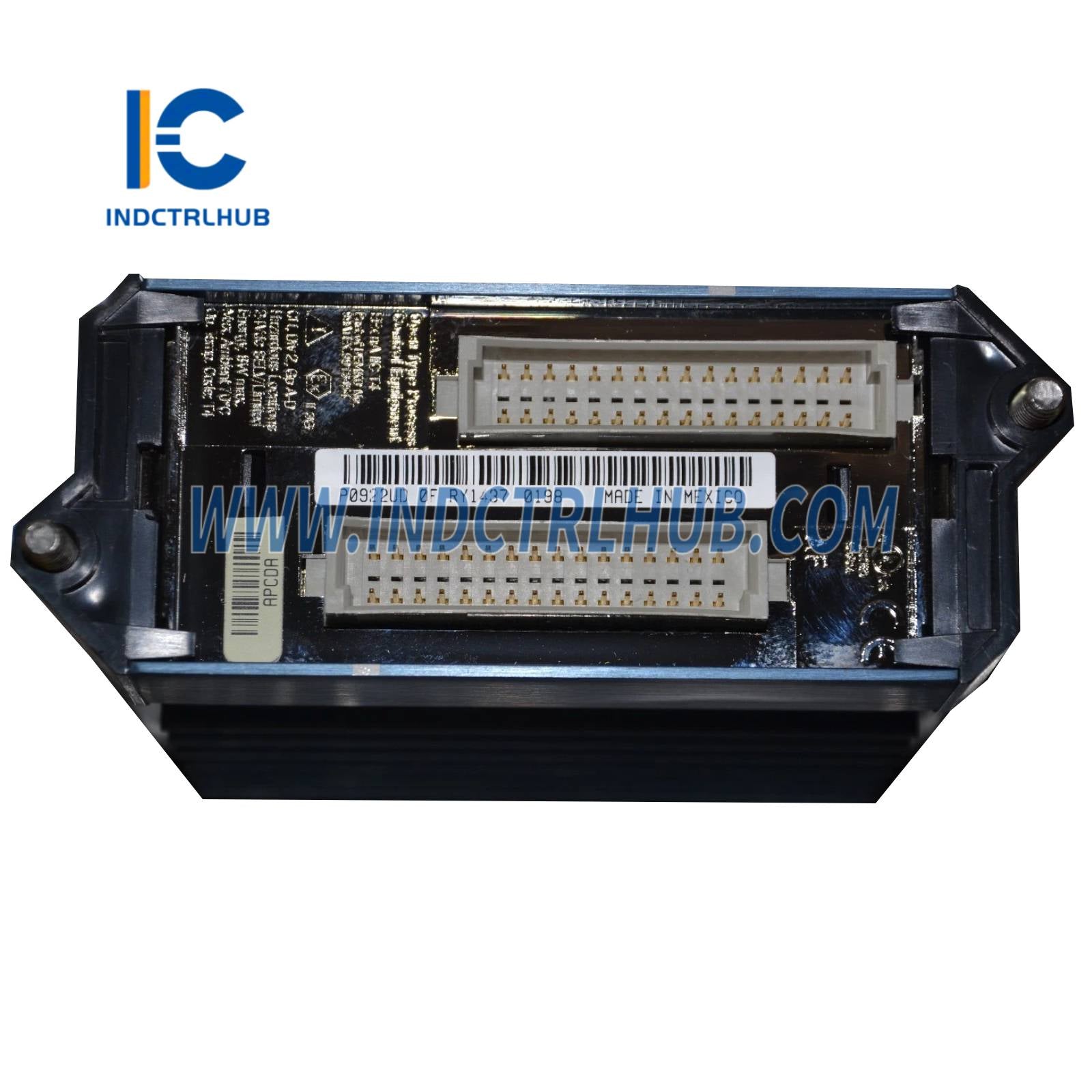

| Karakteristika | Specifikacija |
|---|---|
| Tipovi TA | Kompresija (PA: RH916XJ; PC/ABS: RH924WN); prstenasta spona (PA: P0917JM) |
| TA ožičenje (DIN šina, kompresija) | Čvrsto/Žično: 0,2 do 4 mm² / 0,2 do 2,5 mm² (24 do 12 AWG); Ferrule: 0,2 do 2,5 mm² |
| TA ožičenje (bazna ploča, kompresija) | Čvrsto/Žično: 0,2 do 1,5 mm² (24 do 16 AWG); Ferrule: 0,25 do 0,75 mm² (sa ovratnikom), 0,2 do 1,5 mm² (bez) |
| TA ožičenje (Ring Lug) | #6 konektori (0,375 in); 0,5 do 4 mm² (22 do 12 AWG) |
| TA sertifikat | Tip 1: UL/UL-C Klasa I, Div 2, T4; DEMKO Ex nA IIC T4 (Zona 2); Tip 2: Nezapaljivi poljski krugovi, Klasa 2 |
| Vrste kablova | Tip 1 (P/PVC: -20 do +80°C; LSZH: -40 do +105°C) |
| Dužine kablova | Do 30 m (98 ft) |
| Konektori za kablove | Bazna ploča: 37-pinski D-sub; TA: 25-pinski D-sub |
| Primeri brojeva delova kablova | 0,5 m: RH916DA (P/PVC), RH928AA (LSZH); 3,0 m: RH916DC (P/PVC), RH928AD (LSZH); 30 m: RH916DJ (P/PVC), RH928AK (LSZH) |
🔧 Funkcionalne specifikacije
| Karakteristika | Detalji |
|---|---|
| Ulazni signal | Podržava 2- ili 3-žične RTD senzore (bakar: 10 oma nominalno na 25°C) |
| Procesna I/O komunikacija | Redundantni 2 Mbps Fieldbus sa FCM ili FCP; automatski se prebacuje na aktivni put |
| Tipični senzori | Bakar (10 oma nominalno na 25°C) |
| Nadogradnja 100 serije | Zamenjuje 100 seriju FBM33A (3-žični RTD); podržava TA ili adapter za završnu montažu (TAA) za postojeću instalaciju |
📦 Informacije o narudžbini
| Oblast | Detalji |
|---|---|
| Broj modela | FBM203C (RH922UD, zamenjuje P0922UD) |
| Uključuje | FBM203C modul (TA i kablovi se naručuju zasebno) |
| TA brojevi delova | Kompresija: RH916XJ (DIN šina), RH924WN (bazna ploča); Ring Lug: P0917JM |
