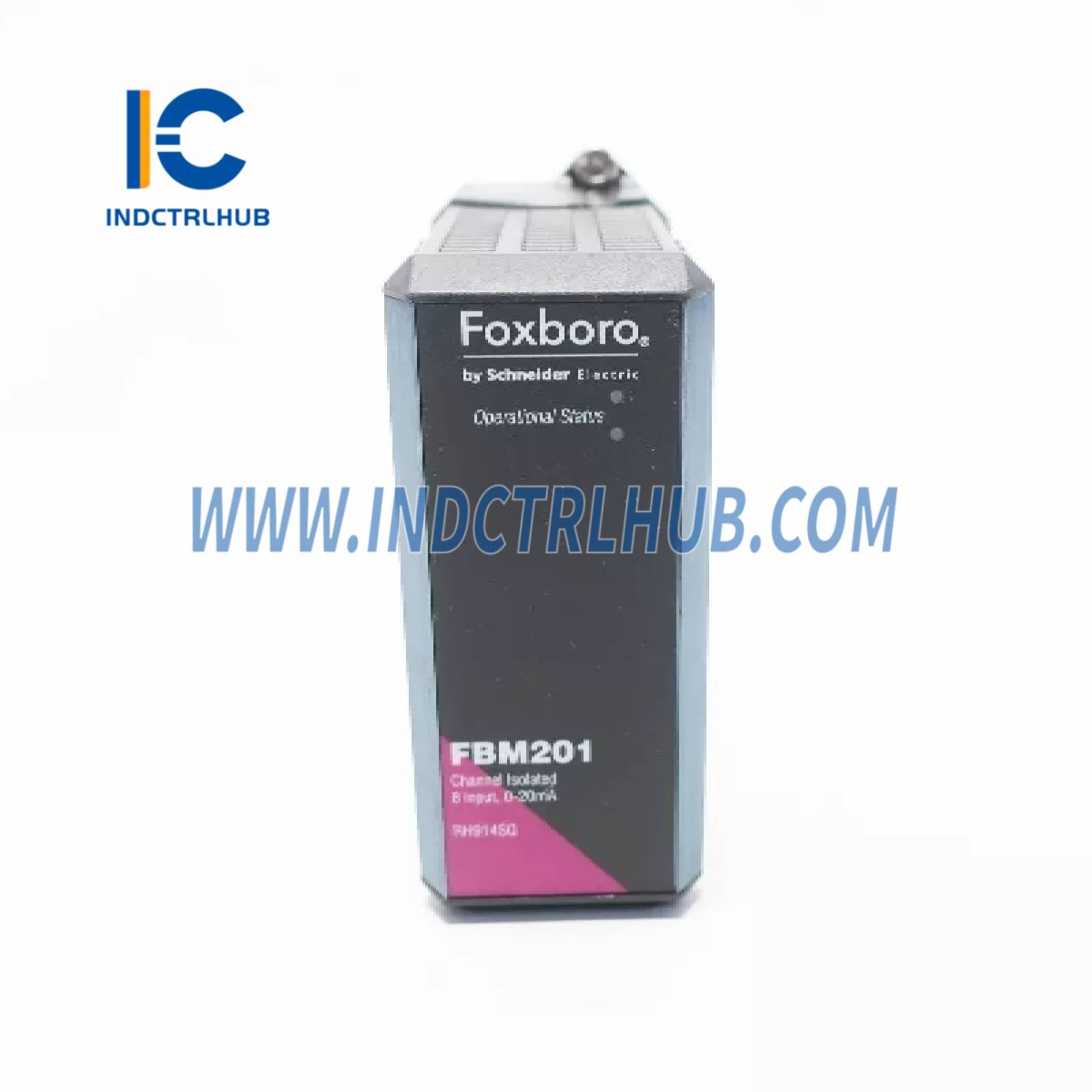

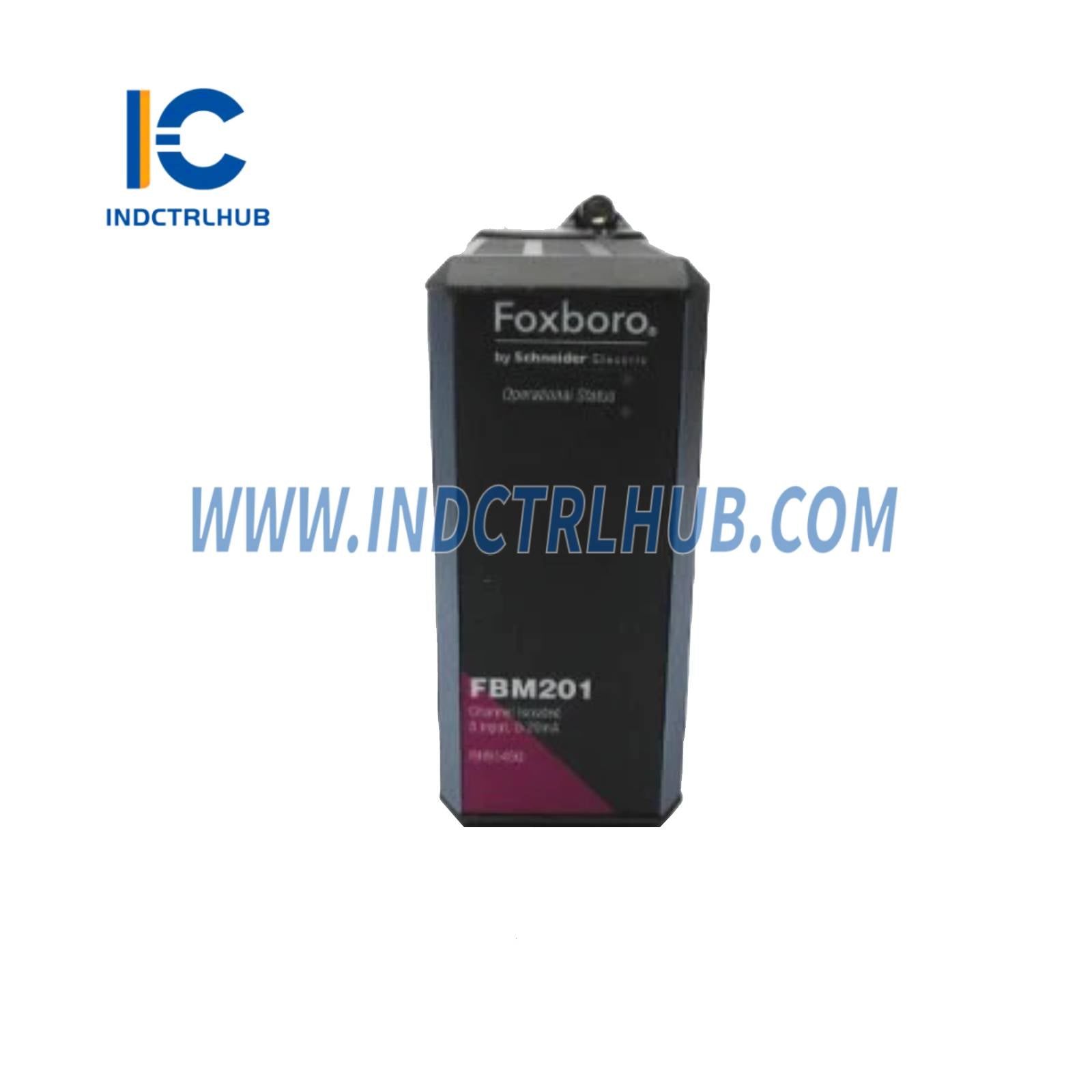

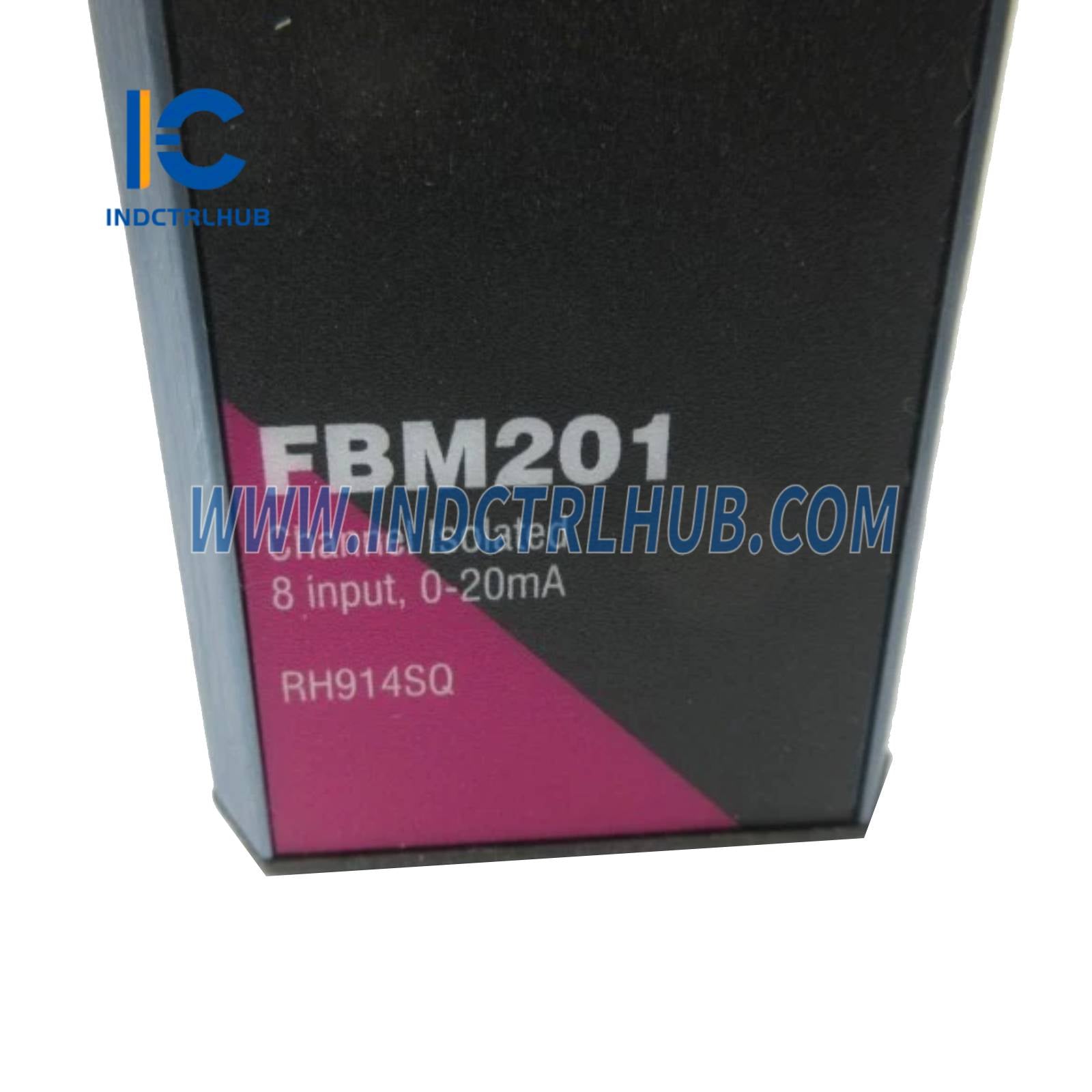

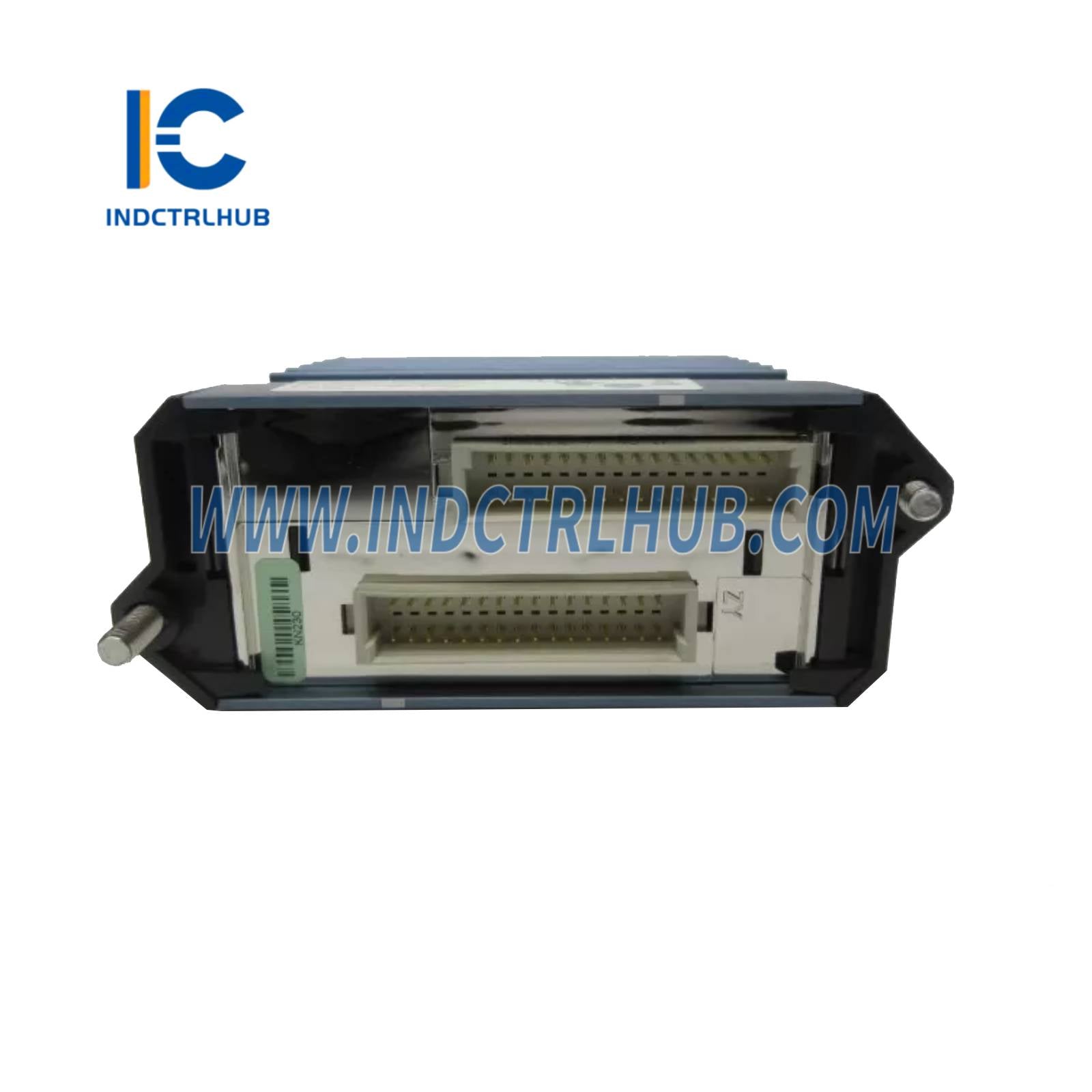

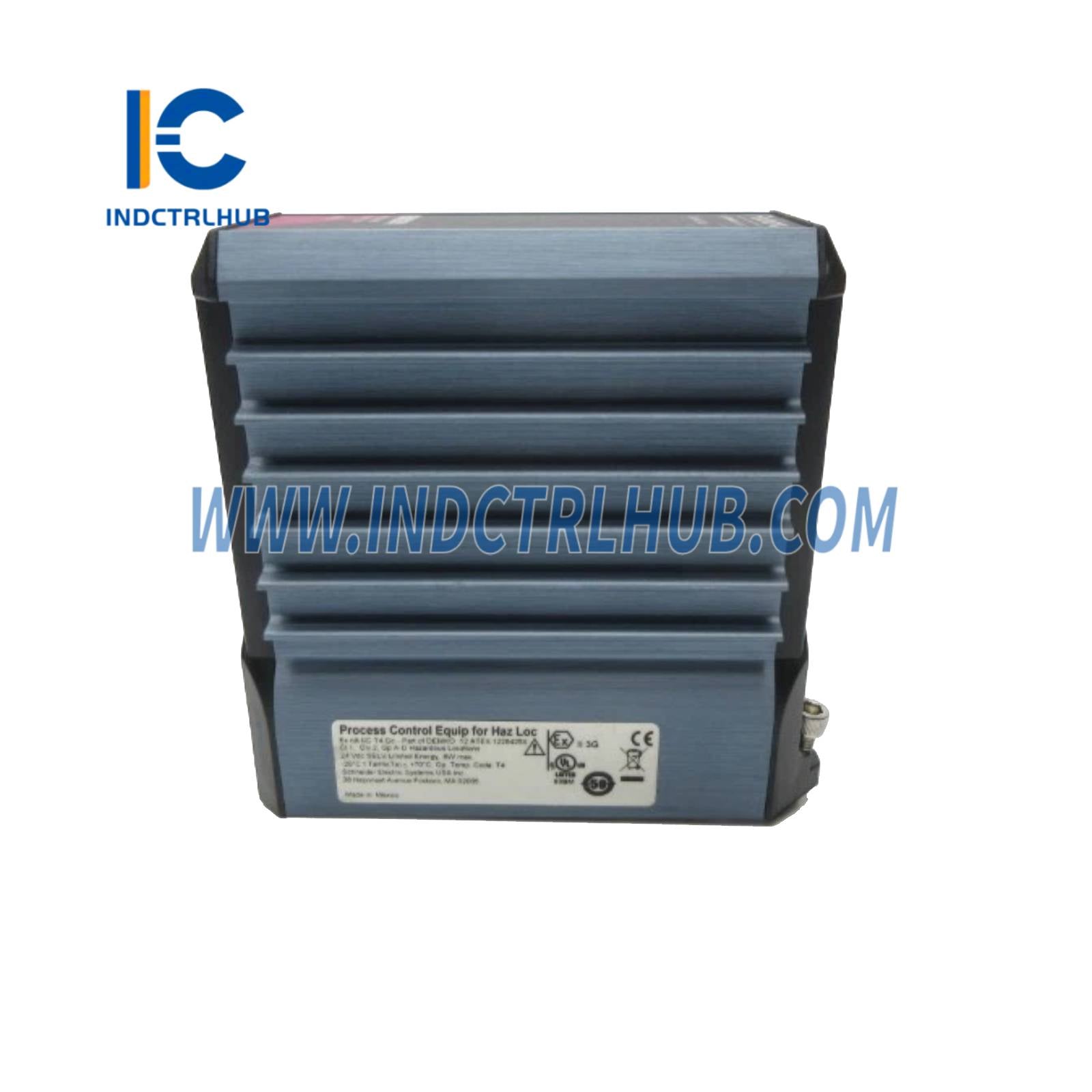

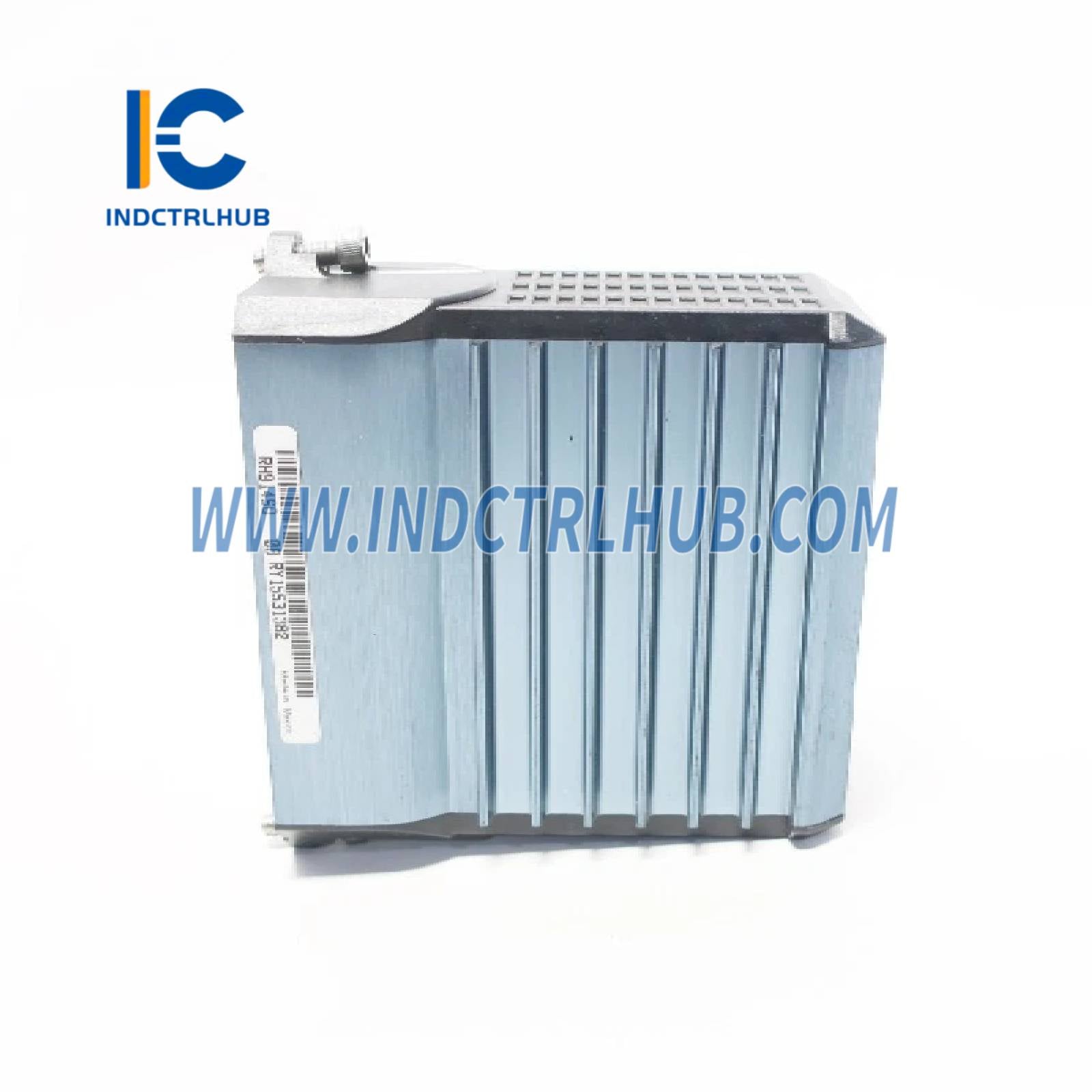

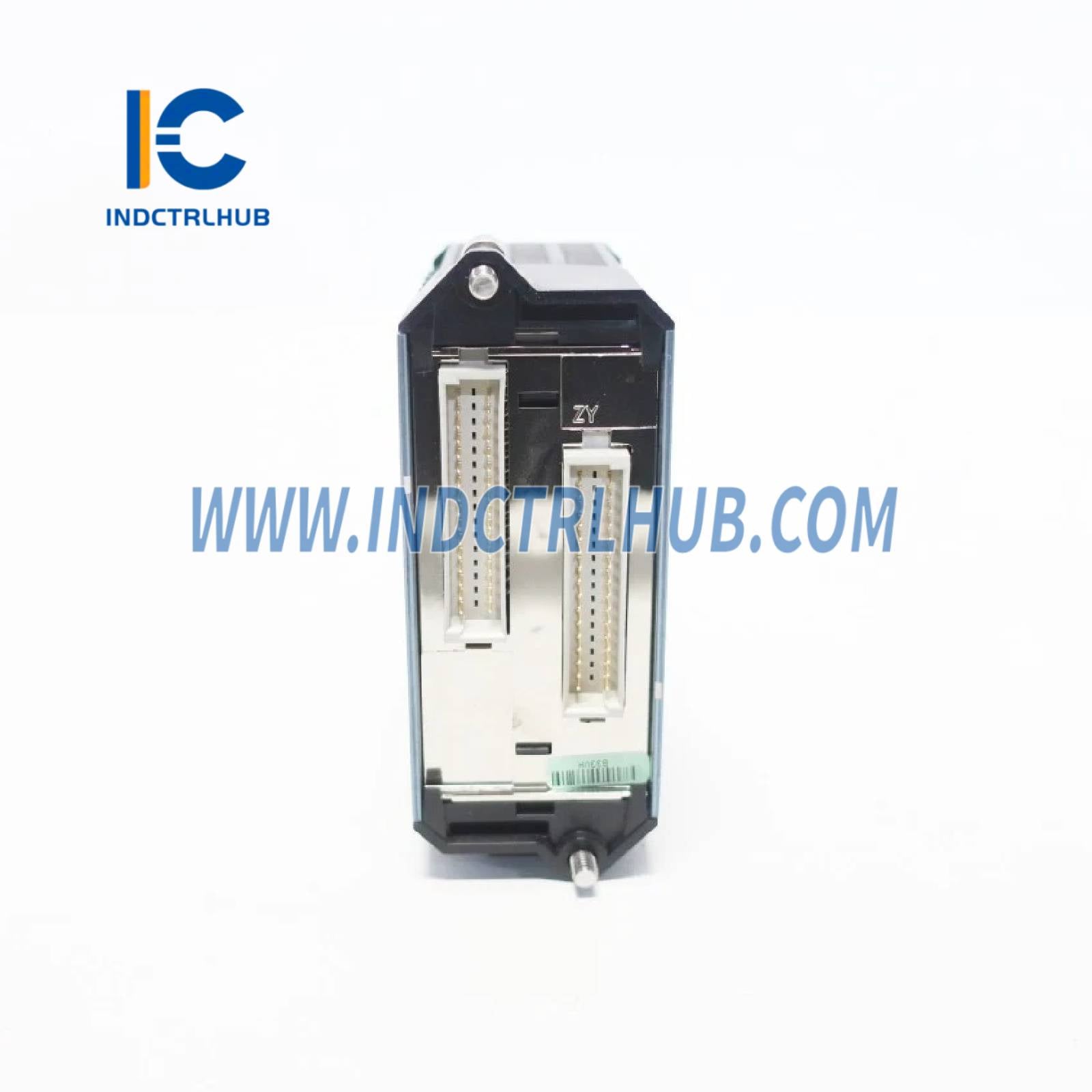

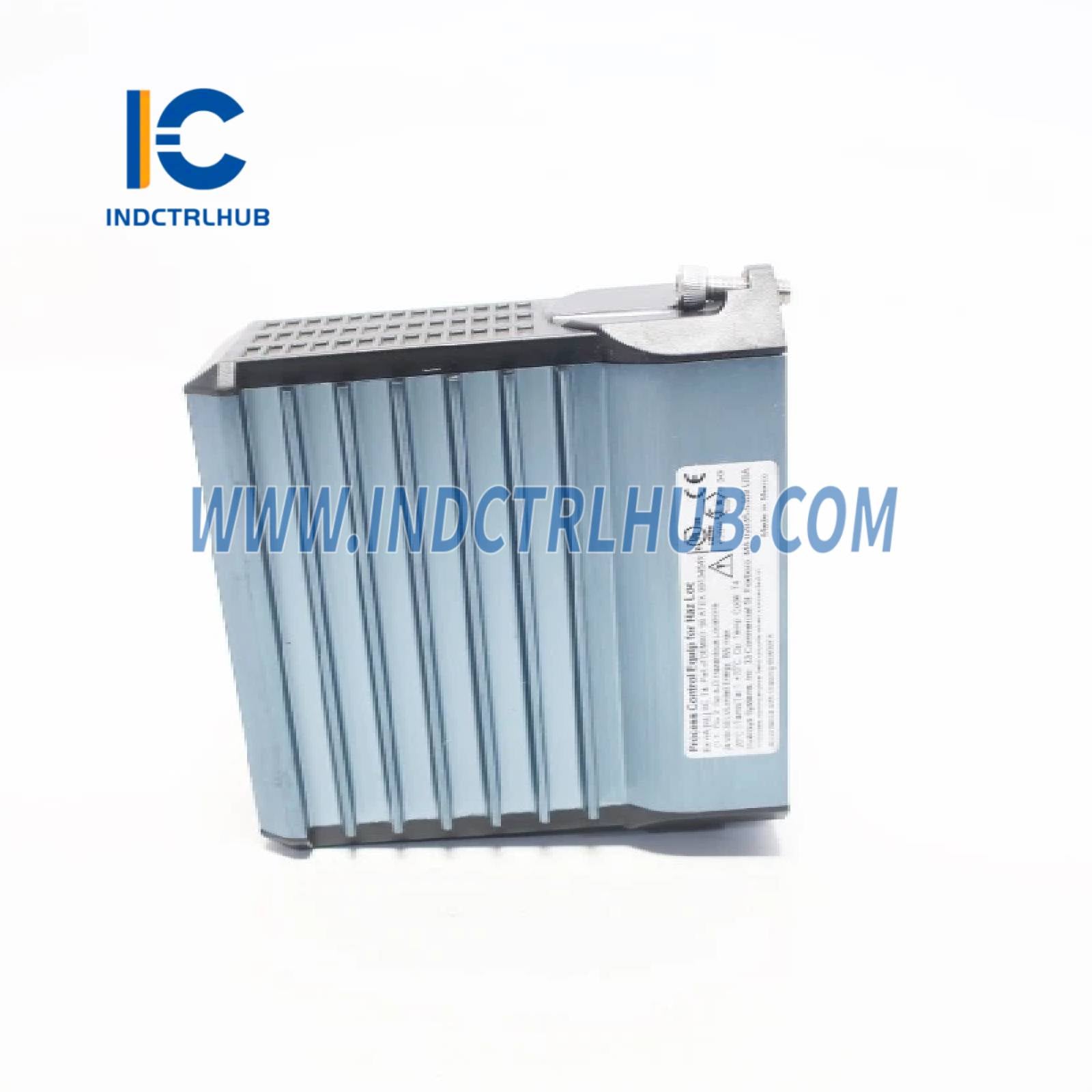

Foxboro FBM201 RH914SQ modul za analogni ulaz

Parametri proizvoda za FBM201 RH914SQ

Opšti opis

• Proizvođač: Schneider Electric (Foxboro)

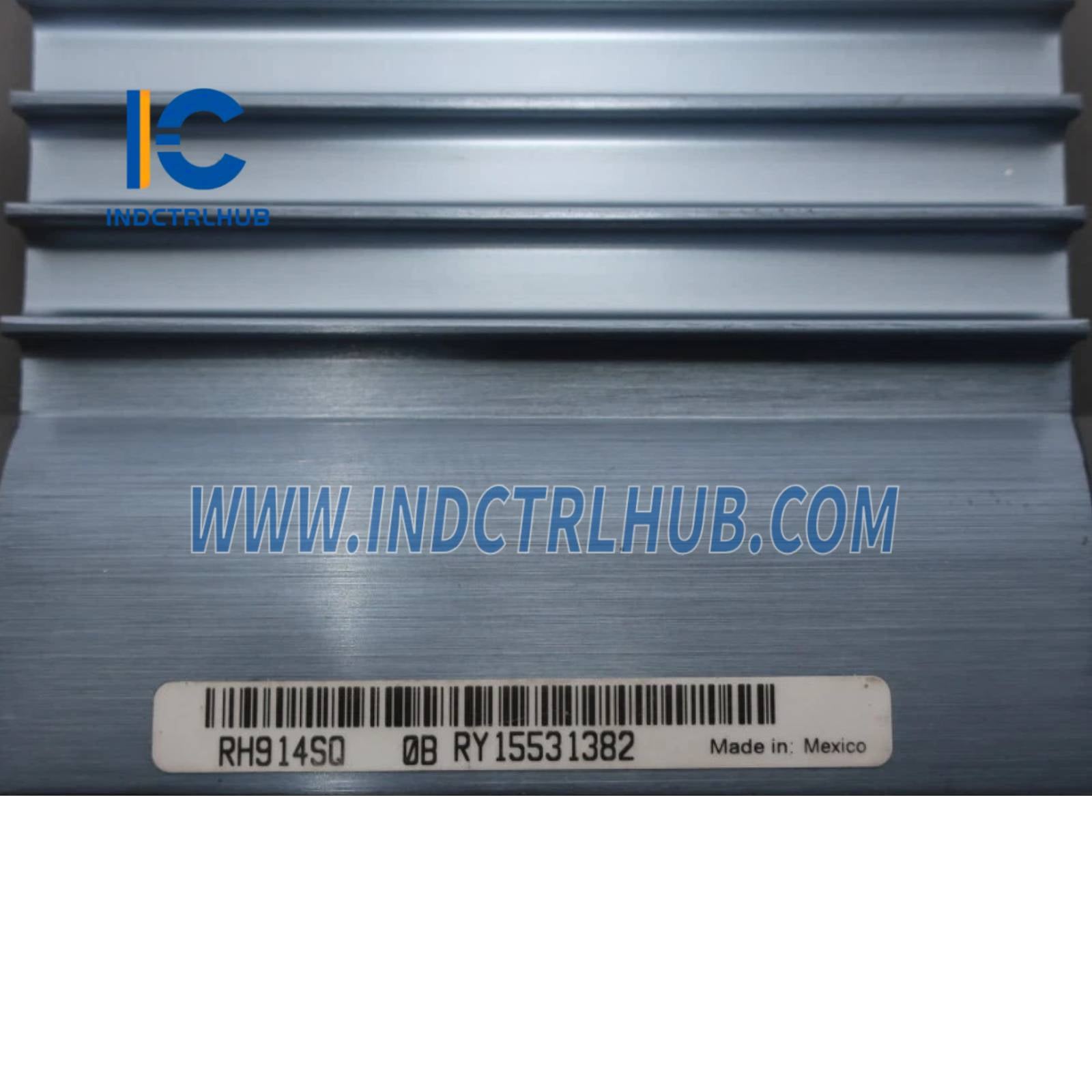

• Broj modela: FBM201 (Broj dela: RH914SQ, zamenjuje P0914SQ)
• Tip proizvoda: Modul za analogni ulaz
• Funkcija: Obezbeđuje osam analognih ulaznih kanala za 0 do 20 mA dc signale sa analognih senzora (npr. 4 do 20 mA predajnici ili samopokretni 20 mA izvori).
• Kompatibilnost sistema:
  • Interfejs sa Foxboro Evo sistemom za automatizaciju procesa putem redundantnog 2 Mbps Fieldbus modula.
  • Električno kompatibilan sa standardnim HART signalima.
  • Montira se na modularnu baznu ploču koja može da primi do četiri ili osam FBM modula, kompatibilnu sa DIN šinom ili montažom u ormar.

Hardverske specifikacije

• Ulazni kanali: 8 izolovanih i nezavisnih kanala
• Ulazni opseg: 0 do 20 mA dc
• Impedansa ulaznog kanala: nominalno 61,5 Ω
• Analogna tačnost (uključujući linearnost): ±0,03% opsega
• Koeficijent tačnosti u zavisnosti od temperature: ±50 ppm/°C
• Konverzija ulaznog signala A/D: Svaki kanal koristi nezavisni Sigma-Delta konverter, koji obezbeđuje novo očitavanje na svakih 25 ms
• Period integracije: Softverski konfigurisano
• Odbacivanje zajedničkog moda: >100 dB na 50 ili 60 Hz
• Odbacivanje normalnog moda: >95 dB na 50 ili 60 Hz
• Izolacija ulaznog kanala:
  • Svaki kanal je galvanski izolovan od drugih kanala i zemlje.
  • Izdrži 600 V ac primenjeno jednu minutu između bilo kog kanala i zemlje ili između kanala (nije namenjeno za trajno povezivanje na takve napone).
• Zaštita napajanja petlje:
  • Svaki kanal je galvanski izolovan, sa ograničenjem struje i regulacijom napona.
  • Analogni ulazi ograničeni na <30 mA; u slučaju kratkog spoja u strujnom ograničivaču, struja je ograničena na ~100 mA.
• Udaljenost kabliranja poljskog uređaja:
  • Maksimalna udaljenost zavisi od napona usklađenosti (22,8 V dc), otpora žice i pada napona na poljskom uređaju.
• Vizuelni indikatori: LED diode na prednjoj strani modula pokazuju status Fieldbus modula (napajanje, komunikacija, itd.).
• Izrada: Robusno ekstrudirano aluminijumsko kućište za fizičku zaštitu.

Zahtevi za napajanje

• Opseg ulaznog napona (redundantno): 24 V dc +5%, -10%
• Potrošnja: 7 W (maksimalno)
• Rasipanje toplote: 3 W (maksimalno)

Specifikacije okoline

• Radni uslovi:
  • Temperatura: -20 do +70°C (-4 do +158°F)
  • Relativna vlažnost: 5 do 95% (bez kondenzacije)
  • Visina: -300 do +3.000 m (-1.000 do +10.000 ft)
• Uslovi skladištenja:
  • Temperatura: -40 do +70°C (-40 do +158°F)
  • Relativna vlažnost: 5 do 95% (bez kondenzacije)
  • Visina: -300 do +12.000 m (-1.000 do +40.000 ft)
• Zagađenje: Pogodno za okruženja klase G3 (teška) prema ISA standardu S71.04, testirano prema EIA standardu 364-65, klasa III
• Vibracije: 7,5 m/s² (0,75 g) od 5 do 500 Hz

Fizičke specifikacije

• Montaža:
  • Montira se na modularnu baznu ploču (DIN šina ili 19-inčni rack sa montažnim kompletom).
  • Kompatibilno sa montažnim strukturama serije 100.
• Dimenzije (FBM201):
  • Visina: 102 mm (4 in); 114 mm (4,5 in) sa nosačima za montažu
  • Širina: 45 mm (1,75 in)
  • Dubina: 104 mm (4,11 in)
• Težina: Približno 284 g (10 oz)
• Skup za završnu obradu (TA):
  • Montira se na DIN šinu (podržava stilove od 32 mm i 35 mm).
  • Težina:
    • Kompresiona TA: ~181 g (0,40 lb)
    • Prstenasta klema TA: ~249 g (0,55 lb)
  • Dimenzije (TA): Pogledajte stranu 10 dokumenta za detaljne TA dimenzije.

Skupovi za završnu obradu i kablovi

• Skupovi za završnu obradu:
  • Tip kompresije (PA): RH916XG (zamenjuje P0916AA, P0916XG)
  • Tip prstenaste kleme (PA): P0917JK (zamenjuje P0916AB)
  • Materijal: Poliamid (PA), ocenjen za rad od -20 do +70°C (-4 do +158°F)
  • Poljske terminacione veze:
    • Tip kompresije:
      • Čvrsti/Liveni: 0,2 do 4 mm² / 0,2 do 2,5 mm² (24 do 12 AWG)
      • Liveni sa ferrulama: 0,2 do 2,5 mm² (sa ili bez plastičnog okovratnika)
    • Tip prstenastog lug-a: #6 veličina konektora (0,375 in / 9,5 mm), 0,5 do 4 mm² (22 do 12 AWG)
  • Tipovi sertifikata:
    • Tip 1: UL/UL-C sertifikovan za Klasa I, Grupe A-D, Divizija 2, T4; DEMKO sertifikovan Ex nA IIC T4 za Zonu 2.
    • Tip 2: UL/UL-C sertifikovan kao prateća oprema za neeksplozivne poljske kola u Klasi I, Grupe A-D, Divizija 2, i Grupa IIC, Zona 2 (Klasa 2 ograničena energija).
• Terminacioni kablovi:
  • Dužine kablova: Do 30 m (98 ft)
  • Materijali: Poliuretan ili Low Smoke Zero Halogen (LSZH, -40 do +105°C)
  • Tip kabla: Tip 1
  • Konektori:
    • FBM baza kraj: 37-pinski D-subminiature
    • TA kraj: 25-pinski D-subminiature
  • Brojevi delova (primeri):
    • 0,5 m (1,6 ft): RH916DA (P/PVC), RH928AA (LSZH)
    • 3,0 m (9,8 ft): RH916DC (P/PVC), RH928AD (LSZH)
    • 30,0 m (98,4 ft): RH916DJ (P/PVC), RH928AK (LSZH)
    • Puna lista u Tabeli 2 (strana 9 dokumenta).

Regulatorna usklađenost

• Elektromagnetna kompatibilnost (EMC):
  • U skladu sa evropskom EMC direktivom 2004/108/EC (pre 20. aprila 2016) i 2014/30/EU (posle 20. aprila 2016)
  • Ispunjava EN61326-1:2013 Klasa A emisije i industrijske nivoe imuniteta
• RoHS usklađenost: U skladu sa evropskom RoHS direktivom 2011/65/EU
• Bezbednost proizvoda:
  • UL/UL-C: Naveden za Klase I, Grupe A-D, Divizija 2, T4; ispunjava zahteve Klase 2 prema NEC (NFPA br. 70) i Kanadskom električnom kodeksu (CSA C22.1)
  • Evropske direktive:
    • Direktiva o niskom naponu: 2006/95/EC (pre 20. aprila 2016), 2014/35/EU (posle 20. aprila 2016)
    • ATEX direktiva: 94/9/EC (pre 20. aprila 2016), 2014/34/EU (posle 20. aprila 2016)
    • DEMKO sertifikovan Ex nA IIC T4 za zonu 2
• Pomorska sertifikacija:
  • ABS tip odobren
  • Bureau Veritas Marine sertifikovan za Ekološku kategoriju EC31

Funkcionalne specifikacije

• Procesna I/O komunikacija:
  • Komunicira sa Fieldbus Communication Module (FCM) ili Control Processor (FCP) putem redundantnog 2 Mbps modulskog Fieldbus-a.
  • Podržava komunikaciju preko bilo kog puta (A ili B); prebacuje se na aktivni put ako jedan otkaže.
• Kalibracija: Nije potrebna kalibracija modula ili završne montaže.
• Aplikacioni program:
  • Izvršava analogni ulazni aplikacioni program sa konfigurisanim opcijama za vreme integracije i ograničenja stope promene.
• Kompatibilnost sa Fieldbus-om: Interfejsi za električne ulazne signale ka redundantnom fieldbus-u, podržavajući HART signale.
