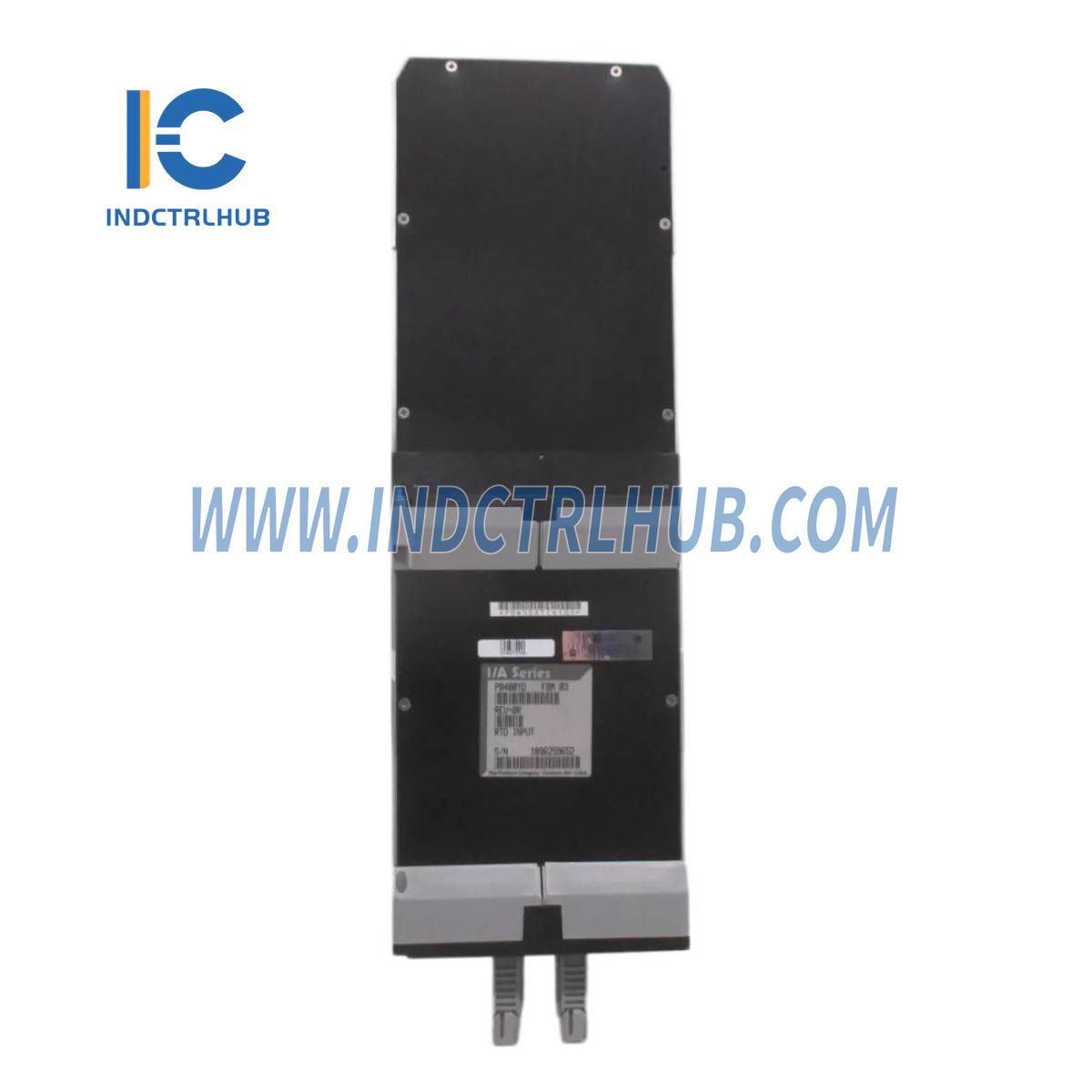

Foxboro FBM03 P0400YD RTD ulazni interfejs modul
Foxboro FBM03 P0400YD RTD ulazni interfejs modul
Manufacturer: Foxboro
Product No.: FBM03
Condition:1000 na stanju
Product Type: RTD Ulazni Interfejs Modul
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- 30-dnevni povraćaj novca
- Brza isporuka
Opšte informacije
__Proizvođač:_Foxboro
__Model/Broj dela:_FBM03 P0400YD
Opis
Modul_FBM03 RTD ulaznog interfejsa_je dizajniran za izvršavanje aplikacionog programa za analogni ulaz. Pruža konfigurisane opcije, uključujući rezoluciju analognog ulaza, omogućavanje prebacivanja Fieldbus-a i vreme prebacivanja Fieldbus-a.
Funkcionalne specifikacije
|
Параметар |
Vrednost |
|---|---|
|
Ulaz |
8 izolovanih i nezavisnih kanala |
|
Opseg ulaza (po kanalu) |
0 do 320 oma |
|
Struja senzora |
0,75 mA DC |
|
Tačnost |
±0,025% opsega (±0,08 oma) |
|
Usklađenost |
±0,25°C |
|
Koeficijent tačnosti u zavisnosti od temperature |
±25 ppm/°C |
|
Komunikacija |
Putem redundantnog Fieldbus-a |
|
Ulazne veze |
Podržava 2-, 3- i 4-žične RTD senzore |
|
Vreme konverzije |
Softverski konfigurisano (pogledajte specifikacije ulaza) |
|
Tipični RTD senzori |
Platina (DIN, SAMA, IEC), Nikal (SAMA) |
|
Nominalni otpor na 0°C |
Platina - 100 oma, Nikal - 235 oma |
|
Zahtevi za napajanje |
Opseg ulaznog napona:_26 do 42 V DC |
|
Potrošnja:_9 W (maksimalno) |
|
|
Rasipanje toplote:_9 W (maksimalno) |
|
|
Izolacija |
600 V AC izdržljivost između kanala i zemlje |
Specifikacije okoline
|
Uslov |
Specifikacija |
|---|---|
|
Radna temperatura |
0 do 60°C (32 do 140°F) |
|
Relativna vlažnost |
5 do 95% (bez kondenzacije) |
|
Nadmorska visina |
-300 do +3.000 m (-1.000 do +10.000 ft) |
|
Temperatura skladištenja |
-40 do +70°C (-40 do +158°F) |
|
Visina skladištenja |
-300 do +12.000 m (-1.000 do +40.000 ft) |
|
Kontaminacija |
Klasa G3 (teška) prema ISA standardu S71.04 |
Fizičke specifikacije
|
Параметар |
Vrednost |
|---|---|
|
Montaža (sa Y-adapterom) |
Moguće instalirati u strukturu za montažu 1x8, I/A seriju industrijskog i poljskog kućišta 8 |
|
Montaža (bez Y-adaptera) |
Moguće instalirati u I/A seriju kućišta za polje 4 i strukturu za montažu 1x8 FBM |
|
Masa |
1 kg (2,2 lb) |
|
Indikatori |
Crvene i zelene LED diode za status rada |
|
Polja za priključivanje |
Blok za diskretne žice:_3-žični RTD (24 priključka), 2- i 4-žični RTD (32 priključka) |
|
Blok direktne veze:_32 stezaljke sa zavrtnjima |
|
|
Blok priključka utikača:_34-pinski konektor (kompatibilan sa Burndy MSD utikačima) |
_
