Product Description
📘 Pregled proizvoda
| Oblast | Detalji |
|---|---|
| Proizvođač | Foxboro (od Schneider Electric) |
| Broj modela | 873EC-BIYFGZ |

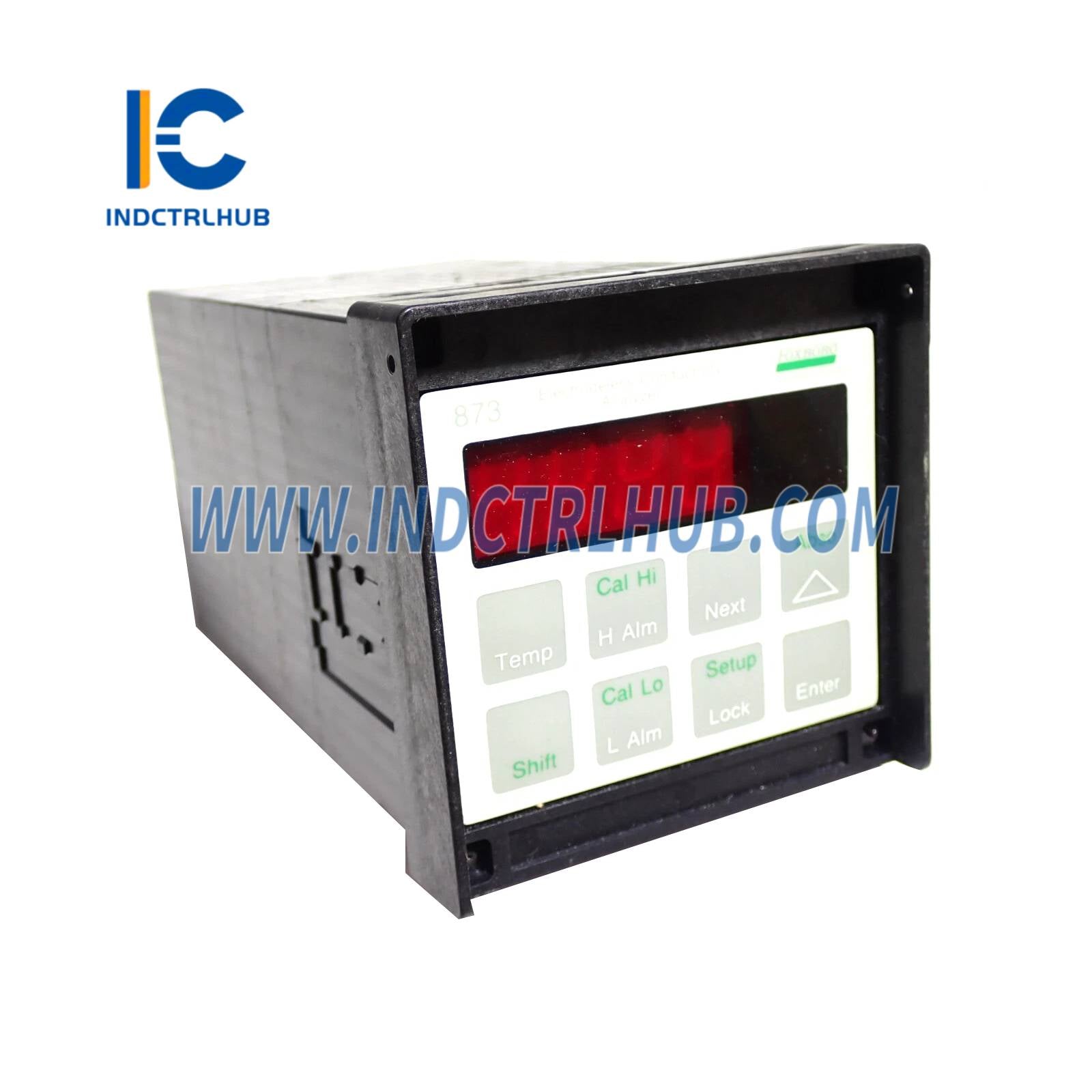

| Opis | Elektrohemijski analizator za elektrodeless provodljivost, metalno kućište, montaža na cev, 220 V AC, sertifikat za opštu namenu |
| Tip proizvoda | Analizator provodljivosti za vodenaste rastvore sa elektrodeless senzorima |
| Aplikacije | Industrijska kontrola procesa, koncentracija hemikalija, čistoća vode, rešenja koja se ne zaprljaju, analiza jačine oleuma |
| Karakteristike | Dva alarma, dva analogna izlaza (metalno kućište), EEPROM memorija, sigurnosni kod, displej/tastatura na prednjoj ploči, opcija olujnih vrata, fleksibilnost primene |
| Kompatibilnost sistema | Kompatibilan sa 871EC i 871FT senzorima (Model 1210 senzori nisu podržani) |
⚡ Električne specifikacije
| Parametar | Specifikacija |
|---|---|
| Napajanje | 220 V AC, 50/60 Hz ±3 Hz |
| Izlazni signali | - Аналогни излази: 2 изолована излаза (4-20 mA, 0-10 V DC, или 0-20 mA); Канал 1: Проводљивост/Температура/Логаритам проводљивости; Канал 2: Проводљивост/Температура/Логаритам проводљивости - Алармни контакти: 2 неструјна Form C контакта, 5 A неиндуктивно, 125 V AC/30 V DC (мин. 1 A) |
| Ulazni signali | - Проводљивост: Безелектродни сензори (871EC/871FT), конфигурисиво за 50 µS/cm до 2000 mS/cm или концентрацију (%); - Температура: 100 Ω RTD (-17 до +199°C) или 100 kΩ термистор (-17 до +121°C) |
| Signalni priključci | Терминални блокови: TB1 (напојна струја), TB2 (сензор), TB3 (аларми), TB4 (аналогни излази); препоручени цевоводи/спојнице за NEMA 4X/IP-65 (погледај Табелу 2, страна 30) |
| Napajanje | TB1 терминални блок; уземљење за повезивање на земљу у металном кућишту |
🔌 Funkcionalne specifikacije
| Parametar | Specifikacija |
|---|---|
| Опсези мерења | - Проводљивост: 50, 100, 200, 500 µS/cm; 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 mS/cm (зависно од сензора) - Концентрација: HCl (0-15%), NaCl (0-25%), H₃PO₄ (0-35%), HNO₃ (0-10%), H₂SO₄ (0-25% или 93-99.5%), Oleum (18-42%), NaOH (0-15% на 25°C, 0-20% на 100°C) |
| Мерење температуре | - RTD: -17 до +199°C (0 до 390°F) - Термистор: -17 до +121°C (0 до 250°F) |
| Kompenzacija temperature | Аутоматски или ручни; унапред програмиране криве (NaCl, HCl, HNO₃, H₂SO₄, H₃PO₄, Oleum, NaOH, Green/Black Liquor) или прилагођена крива (tCt); конфигурисиво преко Cd кода (Табела 7, страна 42) |

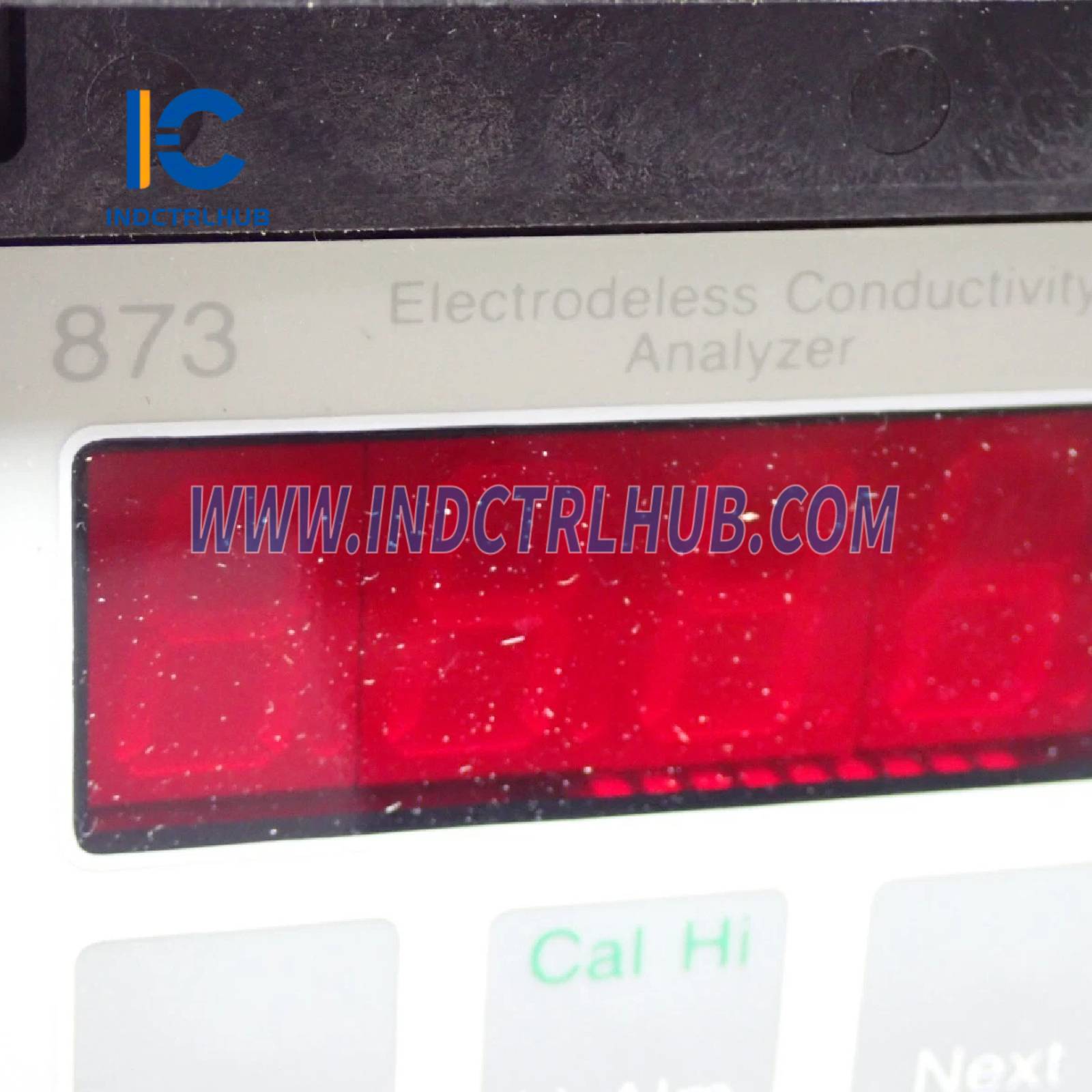

| Ekran | 4-цифрени црвени LED (висина 14.2 мм), децимална тачка, позадинско осветљење јединица мерења (µS/cm, mS/cm, %); видљиво до 6 м; наизменично са порукама о грешци/аларму ако је активирано |
| Tastatura | 8 тастера (4 са двоструком функцијом); укључује Shift, Absolute/Increment, Temp, Enter, Next, Setup/Lock, Cal Low/Low Alarm, Cal High/High Alarm |
| Alarmi | - Дупли аларми: Конфигурисиво за проводљивост или температуру; Висок/Низак/Инструмент/ХОЛД, Пасивни/Активни, 0-99% хистерезис; тајмери (HAtt, HAFt, HAdL, LAtt, LAFt, LAdL) подесиви 0-99 минута - Индикација: Наизменично са мерењем на дисплеју |
| Analogni izlazi | - Канал 1: Конфигурисиво за проводљивост, температуру или логаритам проводљивости (HO1, LO1) - Канал 2: Конфигурисиво за проводљивост, температуру или логаритам проводљивости (HO2, LO2) - Skaliranje: Linearno ili logaritamsko; funkcija zadržavanja (opseg 0-100%) |
| Konfiguracija | Putem tastature na prednjoj ploči; unosi podešavanja (CELL, HOLD, Cd, HAC, LAC, itd.) i osnovni unosi (Ct, FSC, tCF1, itd.); čuvano u nehlapljivoj EEPROM memoriji |
| Bezbednost | Korisnički konfigurisani sigurnosni kod (podrazumevano: 0800); zaključava/otključava promene konfiguracije |
| Kalibracija | - Elektronska kalibracija na stolu: Korišćenjem dekadnog kutija (strana 83) - Standardizacija: U liniji/van linije sa poznatim rastvorom (strane 87-89) - Faktor temperaturne ćelije (tCF1): Podešava za dužinu kabla/odstupanja pretvarača (strane 90-91) |
| Prigušenje | Konfigurisano: 0, 10, 20 ili 40 sekundi; utiče na prikaz i analogne izlaze |
| Vreme odziva | - Merenje: ≤2 sekunde (bez prigušenja nule) - Temperatura: ≤15 sekundi |
🌡️ Ekološke specifikacije
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | -25 do +55°C (-13 do +131°F) |
| Relativna vlažnost | 5 do 95%, bez kondenzacije |
| Podložnost RFI | Metalno kućište: 10 V/m od 27 do 1000 MHz (sa uzemljenim kanalom) |
| EMC usklađenost | U skladu sa Evropskom EMC Direktivom 89/336/EEC (metalno kućište, rigidni metalni kanal za kablove) |
✅ Specifikacije performansi
| Parametar | Tačnost |
|---|---|
| Tačnost analizatora | ±0,5% gornje granice opsega |
| Kompenzacija temperature | Zavisno od senzora i podešavanja tCF1; ±0,2°C za termistor (0 do 70°C) |
| Otpornost kontakta | ≤100 miliohms (novi releji); preporučeno godišnje održavanje za niskonaponske signale |
🔧 Fizičke specifikacije
| Parametar | Specifikacija |
|---|---|
| Kućište | Metal, ekstrudovani aluminijum, epoksidno farban; NEMA 4X, CSA kućište 4X, IEC IP-65; vodootporno, otporno na prašinu, otporno na koroziju |
| Montaža | Montaža na cev (-Y opcija); univerzalna montaža sa U-vijkom, nosačem, steznim kaišem (strana 22, Slika 5) |
| Dimenzije | 92(V) x 92(Š) x 259(D) mm [3,6(V) x 3,6(Š) x 10,2(D) inča] |
| Približna masa | 2,31 kg (5,1 lb) sa nosačima za montažu na cev |
| Zahtevi za senzore | - Senzori malog prečnika (SP, HP, TF, NL, PN, PX, PP, PT): minimalni unutrašnji prečnik 3 inča - Senzori velikog prečnika (LB, RE, UT, BW, EV): minimalni unutrašnji prečnik 6 inča - 871FT protok kroz: Nije potreban minimalni unutrašnji prečnik |
✅ Sertifikati i usklađenosti
| Standardno | Detalji |
|---|---|
| FM sertifikovan | Lokacije za opštu upotrebu (obične) (FGZ kod) |
| CSA sertifikovan | Lokacije za opštu upotrebu (obične); 220 V AC nije eksplicitno navedeno za opasne lokacije (CGZ kod samo za 24 V, 100 V, 120 V) |
| Napomena | Metalno kućište dizajnirano za Klasa I, Div 2, Grupe A-D (T6) sa opcijama 24 V, 100 V, 120 V; 220 V AC ograničeno na opštu upotrebu |
🛠️ Instalacija i dodaci
| Parametar | Detalji |
|---|---|
| Instalacija | - Montiranje na cev: Koristi U-vijke, nosač, stezni kaiš (strana 22) - Ožičenje: TB1 (napajanje), TB2 (senzor), TB3 (alarm), TB4 (analogni izlazi); preporučeni kruti/polukruti kanali (Tabela 2, strana 30) |
| Opcione funkcije | - Olučni vrata: Providna, sa šarkama za vidljivost displeja i zaštitu tastature - Prilagođene krive: Kompenzacija temperature (tCt), procenat koncentracije (PCt) |
| Dodaci | - Senzori: 871EC (mali/veliki prečnik), 871FT (protok kroz) - Priključci za cevi: T&B #370 (rigidni metal), T&B #LT 50P (polukrut plastika), itd. (Tabela 2) |
| Održavanje | - Alarmni kontakti: Godišnja provera otpornosti (<100 miliohma); obnova sa opterećenjem od 20 W ako se koristi na niskim nivoima (strana 103) - Demagnetizacija senzora: Preporučeno za nisku provodljivost (<500 µS/cm) radi eliminacije efekata magnetizacije (strana 12) |
