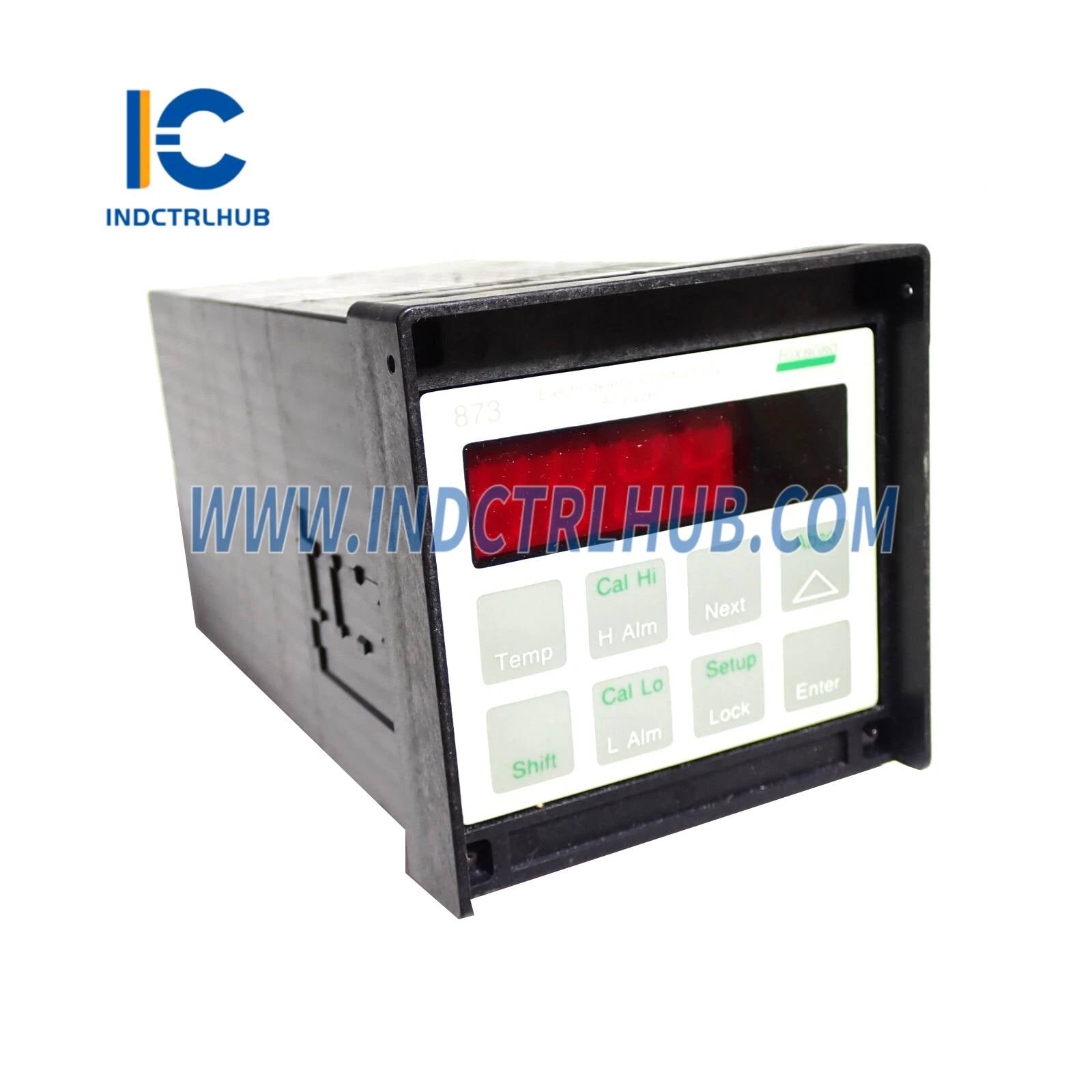

📘 Pregled proizvoda
| Oblast | Detalji |
|---|---|
| Proizvođač | Foxboro (od Schneider Electric) |
| Broj modela | 873EC-BIYFGZ-7 |
| Opis | Elektrohemijski analizator za elektrodelnu provodljivost, metalno kućište, montaža na cev, 220 V AC, sertifikat za opštu namenu, sa opcijom zaštitnih vrata (pretpostavljeno za -7) |
| Tip proizvoda | Analizator provodljivosti za vodenaste rastvore sa elektrodelnim senzorima |
| Aplikacije | Industrijska kontrola procesa, hemijska koncentracija, čistoća vode, rešenja bez zagađenja, analiza jačine oleuma |
| Karakteristike | Dva alarma, dva analogna izlaza, EEPROM memorija, sigurnosni kod, displej/tastatura na prednjoj ploči, zaštitna vrata (proziran, sa šarkama za vidljivost displeja i zaštitu tastature), fleksibilnost primene |
| Kompatibilnost sistema | Kompatibilno sa 871EC i 871FT senzorima (Model 1210 senzori nisu podržani) |
⚡ Električne specifikacije
| Parametar | Specifikacija |
|---|---|
| Napajanje | 220 V AC, 50/60 Hz ±3 Hz |
| Izlazni signali | - Analogni izlazi: 2 izolovana izlaza (4-20 mA, 0-10 V DC, ili 0-20 mA); Kanal 1: Provodljivost/Temperatura/Logaritamska vrednost provodljivosti; Kanal 2: Provodljivost/Temperatura/Logaritamska vrednost provodljivosti - Alarmni kontakti: 2 neelektrifikovana Form C kontakta, 5 A neinduktivno, 125 V AC/30 V DC (min. 1 A) |
| Ulazni signali | - Provodljivost: Elektrodni senzori bez kontakta (871EC/871FT), konfigurisani za 50 µS/cm do 2000 mS/cm ili koncentraciju (%) - Temperatura: 100 Ω RTD (-17 do +199°C) ili 100 kΩ termistor (-17 do +121°C) |
| Signalni priključci | Priključni blokovi: TB1 (napajanje), TB2 (senzor), TB3 (alarmi), TB4 (analogni izlazi); preporučeni kanali/priključci za NEMA 4X/IP-65 (Tabela 2, strana 30) |
| Napajanje | TB1 priključna blokada; uzemljenje za povezivanje na zemlju u metalnom kućištu |
🔌 Funkcionalne specifikacije
| Parametar | Specifikacija |
|---|---|
| Opsezi merenja | - Provodljivost: 50, 100, 200, 500 µS/cm; 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 mS/cm (zavisno od senzora) - Koncentracija: HCl (0-15%), NaCl (0-25%), H₃PO₄ (0-35%), HNO₃ (0-10%), H₂SO₄ (0-25% ili 93-99,5%), Oleum (18-42%), NaOH (0-15% na 25°C, 0-20% na 100°C) |
| Merenje temperature | - RTD: -17 do +199°C (0 do 390°F) - Termistor: -17 do +121°C (0 do 250°F) |
| Kompenzacija temperature | Automatski ili ručni; unapred programirane krive (NaCl, HCl, HNO₃, H₂SO₄, H₃PO₄, Oleum, NaOH, Green/Black Liquor) ili prilagođena kriva (tCt); konfigurisano preko Cd koda (Tabela 7, strana 42) |

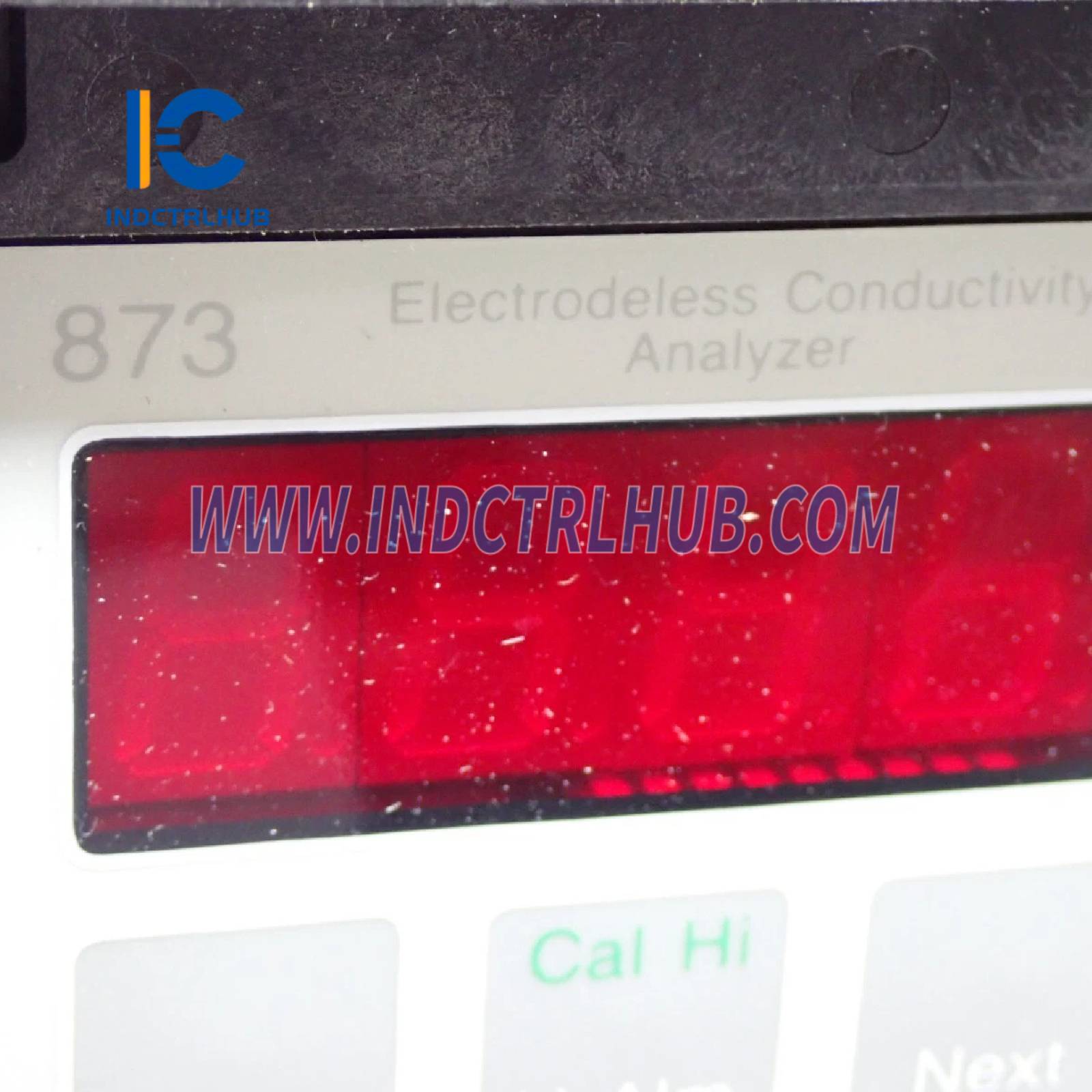

| Ekran | 4-cifreni crveni LED (visina 14,2 mm), decimalna tačka, pozadinsko osvetljenje inženjerskih jedinica (µS/cm, mS/cm, %); vidljivo do 6 m kroz olujna vrata; naizmenično sa porukama o grešci/alarmu ako je aktivirano |
| Tastatura | 8 tastera (4 sa dvostrukom funkcijom); uključuje Shift, Apsolutno/Inkremet, Temp, Enter, Next, Setup/Lock, Cal Low/Low Alarm, Cal High/High Alarm; zaštićeno olujnim vratima |
| Alarmi | - Dvostruki alarmi: Konfigurisano za provodljivost ili temperaturu; Visok/Nizak/Uređaj/ZADRŽI, Pasivan/Aktivan, histereza 0-99%; tajmeri (HAtt, HAFt, HAdL, LAtt, LAFt, LAdL) podesivi 0-99 min - Indikacija: Naizmenično sa prikazom merenja |
| Analogni izlazi | - Kanаl 1: Konfigurisano za provodljivost, temperaturu ili logaritamsku vrednost provodljivosti (HO1, LO1) - Kanаl 2: Konfigurisano za provodljivost, temperaturu ili logaritamsku vrednost provodljivosti (HO2, LO2) - Skaliranje: Linearno ili logaritamsko; funkcija zadržavanja (opseg 0-100%) |
| Konfiguracija | Putem tastature na prednjoj tabli (pristup kroz olujna vrata); unosi podešavanja (ĆELIJA, HOLD, Cd, HAC, LAC, itd.) i osnovni unosi (Ct, FSC, tCF1, itd.); čuvano u neisparljivom EEPROM-u |
| Bezbednost | Korisnički konfigurisani sigurnosni kod (podrazumevano: 0800); zaključava/otključava promene konfiguracije |
| Kalibracija | - Elektronska kalibracija na stolu: Korišćenjem dekadnog kutije (strana 83) - Standardizacija: U liniji/izvan linije sa poznatim rastvorom (strane 87-89) - Faktor temperaturne ćelije (tCF1): Podešava za dužinu kabla/odstupanja pretvarača (strane 90-91) |
| Prigušenje | Konfigurisano: 0, 10, 20 ili 40 sekundi; utiče na prikaz i analogne izlaze |
| Vreme odziva | - Merenje: ≤2 sekunde (bez prigušenja) - Temperatura: ≤15 sekundi |
🌡️ Ekološke specifikacije
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | -25 do +55°C (-13 do +131°F) |
| Relativna vlažnost | 5 do 95%, bez kondenzacije |
| Osetljivost na RFI | Metalno kućište: 10 V/m od 27 do 1000 MHz (sa uzemljenim kanalom) |
| EMC usklađenost | U skladu sa Evropskom EMC Direktivom 89/336/EEC (metalno kućište, rigidni metalni kanal za kablove) |
✅ Specifikacije performansi
| Parametar | Tačnost |
|---|---|
| Tačnost analizatora | ±0.5% od gornje granice opsega |
| Kompenzacija temperature | Zavisno od senzora i podešavanja tCF1; ±0.2°C za termistor (0 do 70°C) |
| Otpornost kontakta | ≤100 miliohms (novi releji); preporučeno godišnje održavanje za signale niskog nivoa |
🔧 Fizičke specifikacije
| Parametar | Specifikacija |
|---|---|
| Kućište | Metal, ekstrudirani aluminijum, epoksidno farban; NEMA 4X, CSA Kućište 4X, IEC IP-65; vodootporno, otporno na prašinu, otporno na koroziju; uključuje olujna vrata (proziran, sa šarkama) |
| Montaža | Montiranje na cev (-Y opcija); univerzalno montiranje sa U-vijkom, nosačem, steznim kaišem (strana 22, Slika 5) |
| Dimenzije | 92(H) x 92(Š) x 259(D) mm [3.6(H) x 3.6(Š) x 10.2(D) inča] |
| Približna masa | 2,31 kg (5,1 lb) sa nosačima za montažu na cev; nešto veća težina sa olujnim vratima |
| Zahtevi za senzore | - Senzori malog prečnika (SP, HP, TF, NL, PN, PX, PP, PT): minimalni unutrašnji prečnik 3 inča - Senzori velikog prečnika (LB, RE, UT, BW, EV): minimalni unutrašnji prečnik 6 inča - 871FT protok kroz: Nije potreban minimalni unutrašnji prečnik |
✅ Sertifikati i usklađenosti
| Standardno | Detalji |
|---|---|
| FM sertifikovan | Lokacije za opštu upotrebu (obične) (FGZ kod) |
| CSA sertifikovan | Lokacije za opštu upotrebu (obične); 220 V AC nije eksplicitno navedeno za opasne lokacije (CGZ kod za 24 V, 100 V, 120 V samo) |
| Napomena | Metalno kućište dizajnirano za Klasu I, Div 2, Grupe A-D (T6) sa opcijama 24 V, 100 V, 120 V; 220 V AC ograničeno na opštu upotrebu |
🛠️ Instalacija i dodaci
| Parametar | Detalji |
|---|---|
| Instalacija | - Montiranje na cev: Koristi U-vijke, nosač, stezni kaiš (strana 22) - Ožičenje: TB1 (napajanje), TB2 (senzor), TB3 (alarm), TB4 (analogni izlazi); preporučeni su rigidni/polukruti kanali (Tabela 2, strana 30) |
| Olujni vrata | Prozirna, šarkama pričvršćena vrata na vrhu sprijeda; sprečava slučajno pritiskanje tastera dok omogućava vidljivost displeja; pretpostavlja se kao opcija -7 (strana 15) |
| Opcione funkcije | - Prilagođene krive: Kompenzacija temperature (tCt), procenat koncentracije (PCt) - Olujni vrata: Povećava zaštitu u terenskim uslovima |
| Dodaci | - Senzori: 871EC (mali/veliki prečnik), 871FT (protok kroz) - Priključci za cevi: T&B #370 (rigidni metal), T&B #LT 50P (polukrut plastika), itd. (Tabela 2) |
| Održavanje | - Alarmni kontakti: Godišnja provera otpornosti (<100 miliohma); obnova sa opterećenjem od 20 W ako se koristi na niskim nivoima (strana 103) - Demagnetizacija senzora: Preporučeno za nisku provodljivost (<500 µS/cm) radi eliminacije efekata magnetizacije (strana 12) |
