Product Description
Pregled proizvoda

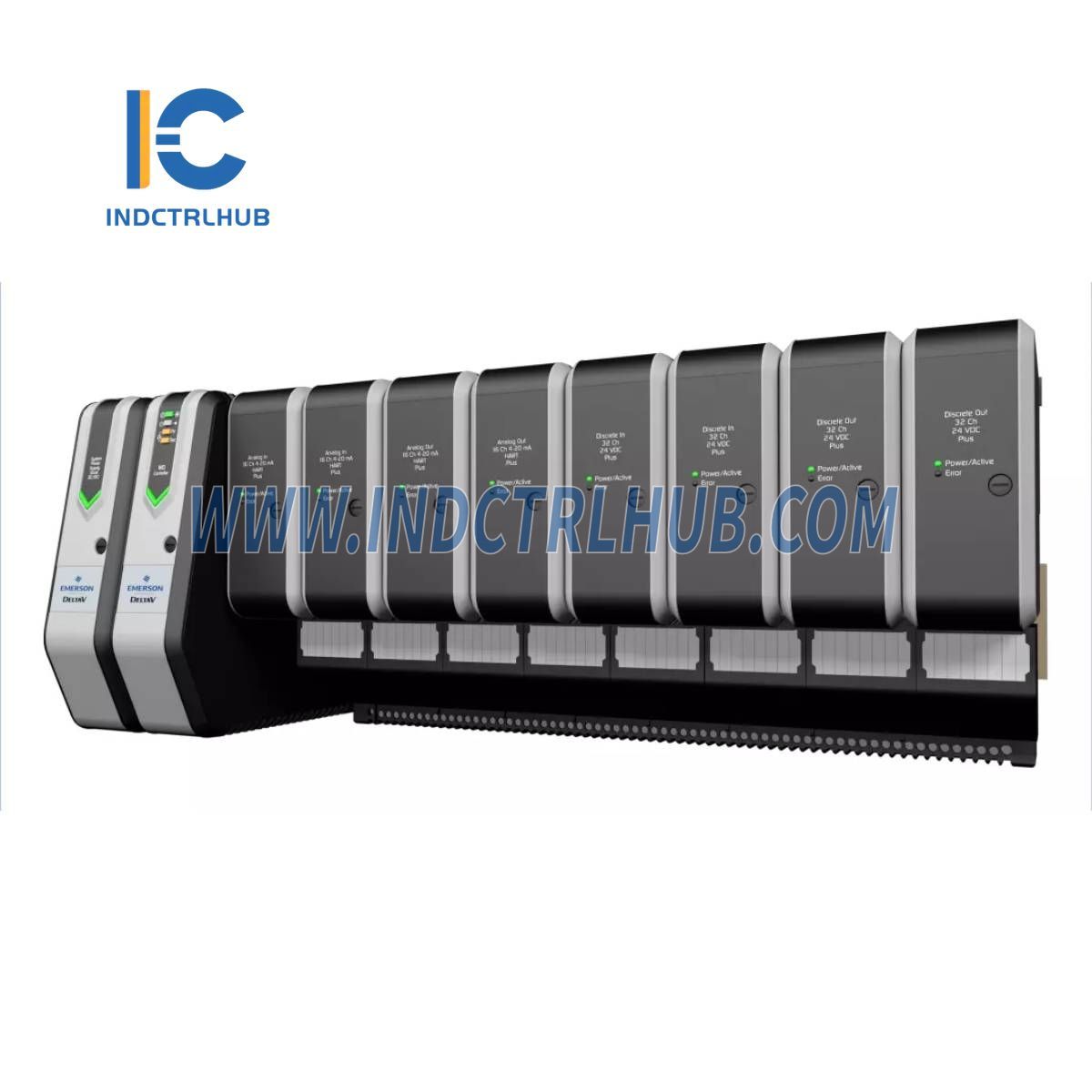

The Emerson VE5109 DC to DC sistemsko napajanje je dizajniran da napajanje DeltaV kontrolera i I/O interfejsa koristeći bilo 12V DC ili 24V DC glavno napajanje. Isporučuje potrebnu 5V i 3.3V DC napajanje za kontrolere i isporučuje 12V DC napajanje za I/O interfejse. Ovo visokoefikasno napajanje podržava fleksibilno konfiguracije montaže i robustne tolerancije na uslove okoline za industrijske primene.
Ključne karakteristike
• Podržava i 12V DC i 24V DC ulaze za glavno napajanje.
• Obezbeđuje stabilan izlaz napajanja za DeltaV kontrolere i I/O interfejse.
• Ugrađena zaštita od prenapona, ulaznog strujnog udara i unutrašnjih kvarova.
• Kompaktne i fleksibilne opcije montaže za različite DeltaV nosače snage.
• LED indikatori za status snage i greške u realnom vremenu.
Tehničke specifikacije
Specifikacije napajanja
|
Parametar |
Specifikacija |
|---|---|
|
Ulazna snaga |
12V DC (-4% do +5%) pri 14,8 A 24V DC (±20%) pri 6,1 A |
|
Početna struja (meki start) |
12 A vrh za 5 ms (12V DC ulaz, isključujući 12V DC izlaz) 20 A vrh za 5 ms (24V DC ulaz, uključujući 12V DC izlaz) |
|
Ocena izlazne snage (pri -40 do 60°C) |
+12V DC pri 13 A (12V DC ulaz) +12V DC pri 8,0 A (24V DC ulaz) +5V DC pri 2,0 A +3,3V DC pri 2,0 A (ukupno 10 W za kombinovane 5V DC i 3,3V DC izlaze) |
|
Ocena izlazne snage (pri 60 do 70°C) |
+12V DC pri 10 A (12V DC ulaz) +12V DC pri 6,0 A (24V DC ulaz) +5V DC pri 2,0 A +3,3V DC pri 2,0 A (ukupno 10 W za kombinovane 5V DC i 3,3V DC izlaze) |
|
Zaštita ulaza |
Interno osiguran, ne može se zameniti |
|
Zaštita od prenapona |
Izlaz zaštićen na 110% do 120% |
Performanse i ekološki rejting
|
Parametar |
Specifikacija |
|---|---|
|
Vreme zadržavanja |
Izlaz ostaje unutar 5% nominalne vrednosti pri punom opterećenju i minimalnom ulaznom naponu tokom 5 ms (isključujući 12V DC struju sa 12V DC ulazom) |
|
Radna temperatura |
-40°C do 60°C (-40°F do 140°F) bez smanjenja snage 60°C do 70°C (140°F do 158°F) sa smanjenjem snage |
|
Temperatura skladištenja |
-40°C do 70°C (-40°F do 158°F) |
|
Relativna vlažnost |
5% do 95%, bez kondenzacije |
|
Zagađivači u vazduhu |
ISA-S71.04-1985 Klasa G3 (Konformni premaz) |
|
Otpornost na udarce |
10 g ½-sinusni talas u trajanju od 11 ms |
|
Otpornost na vibracije |
1 mm vrh do vrha (5 Hz do 16 Hz) 0,5 g (16 Hz do 150 Hz) |
Opcije montaže
|
Mesto montaže |
Kompatibilnost |
|---|---|
|
2-široki nosač za napajanje/kontroler |
Bilo koji od dva slota |
|
VerticalPlus 4-široki nosač |
Slot za napajanje |
|
4-široki nosač napajanja |
Bilo koji slot |
LED indikatori
|
LED status |
Opis |
|---|---|
|
Zeleno – DC ulaz napajanja |
DC napajanje je uključeno i unutrašnji osigurač/dioda je netaknut |
|
Crveno – Greška |
+5V DC i +3,3V DC izlazi su van tolerancije |
Spoljni konektori
|
Konektor |
Funkcija |
|---|---|
|
Primarni ulaz napajanja |
2-žični DC ulaz |
|
Alarmni kontakt |
2-žični normalno otvoreni relej (zatvoren kada su 3,3V i 5V DC izlazi unutar ±4% nominalne vrednosti) Ocena: 2,0 A na 30V DC, 2,0 A na 250V AC |
