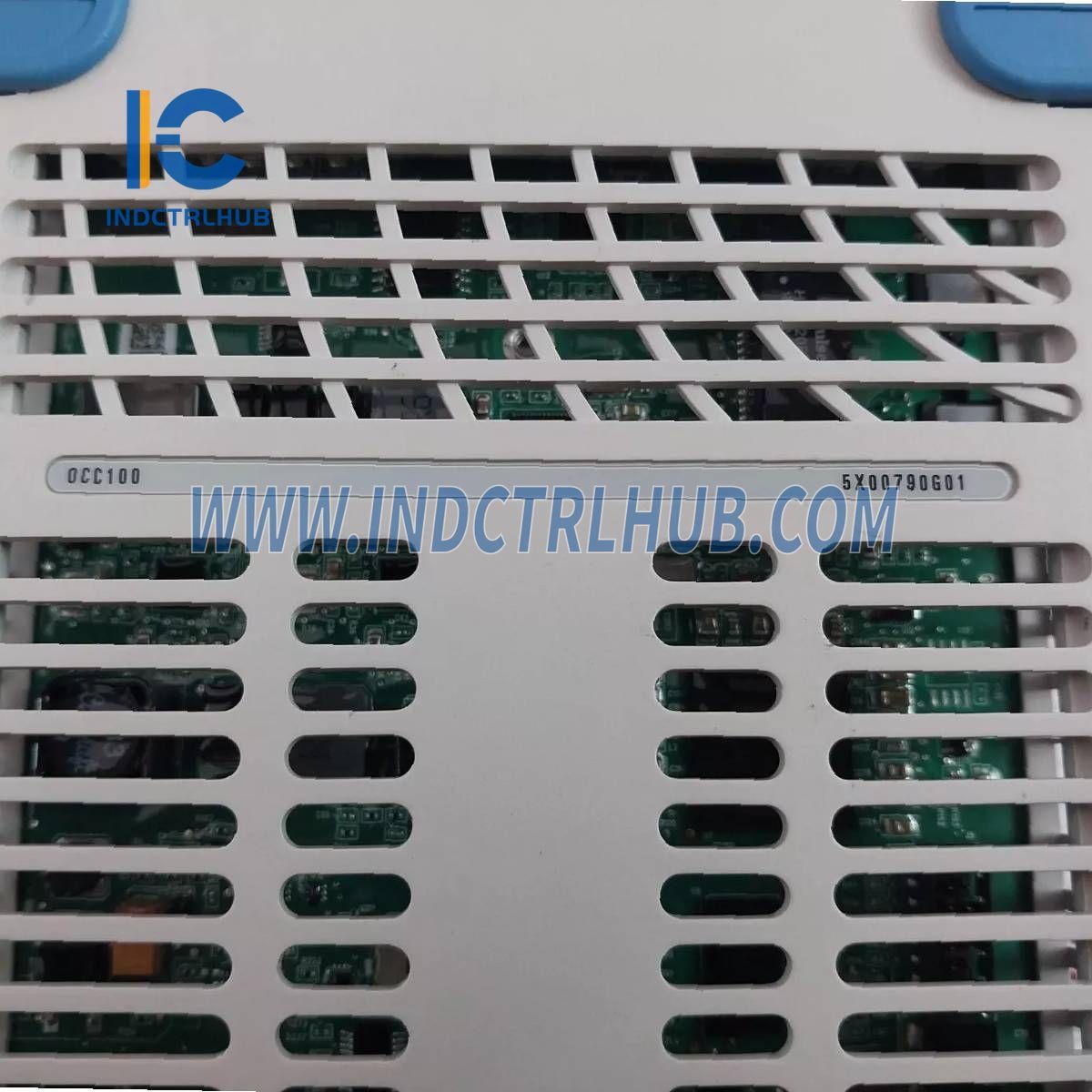

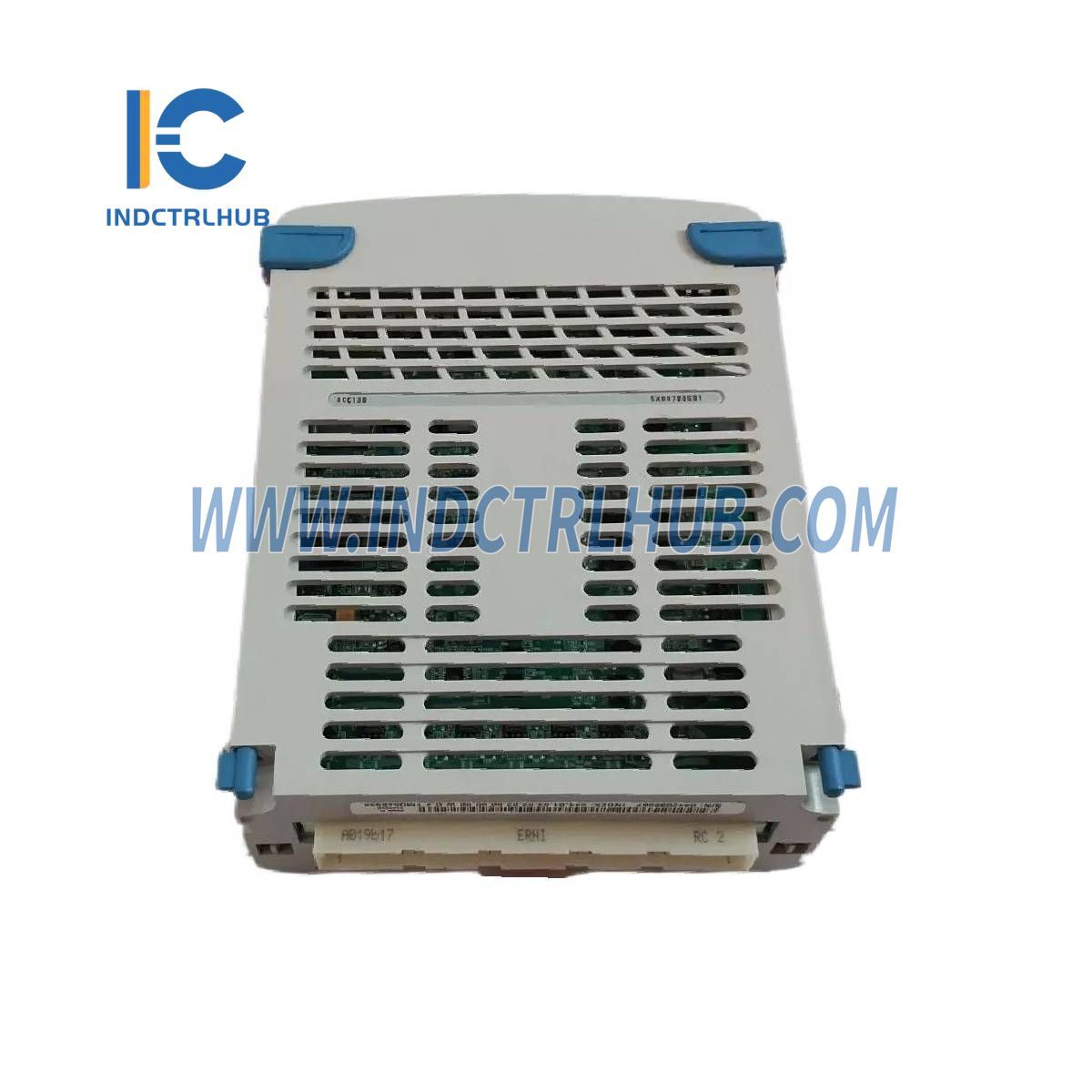

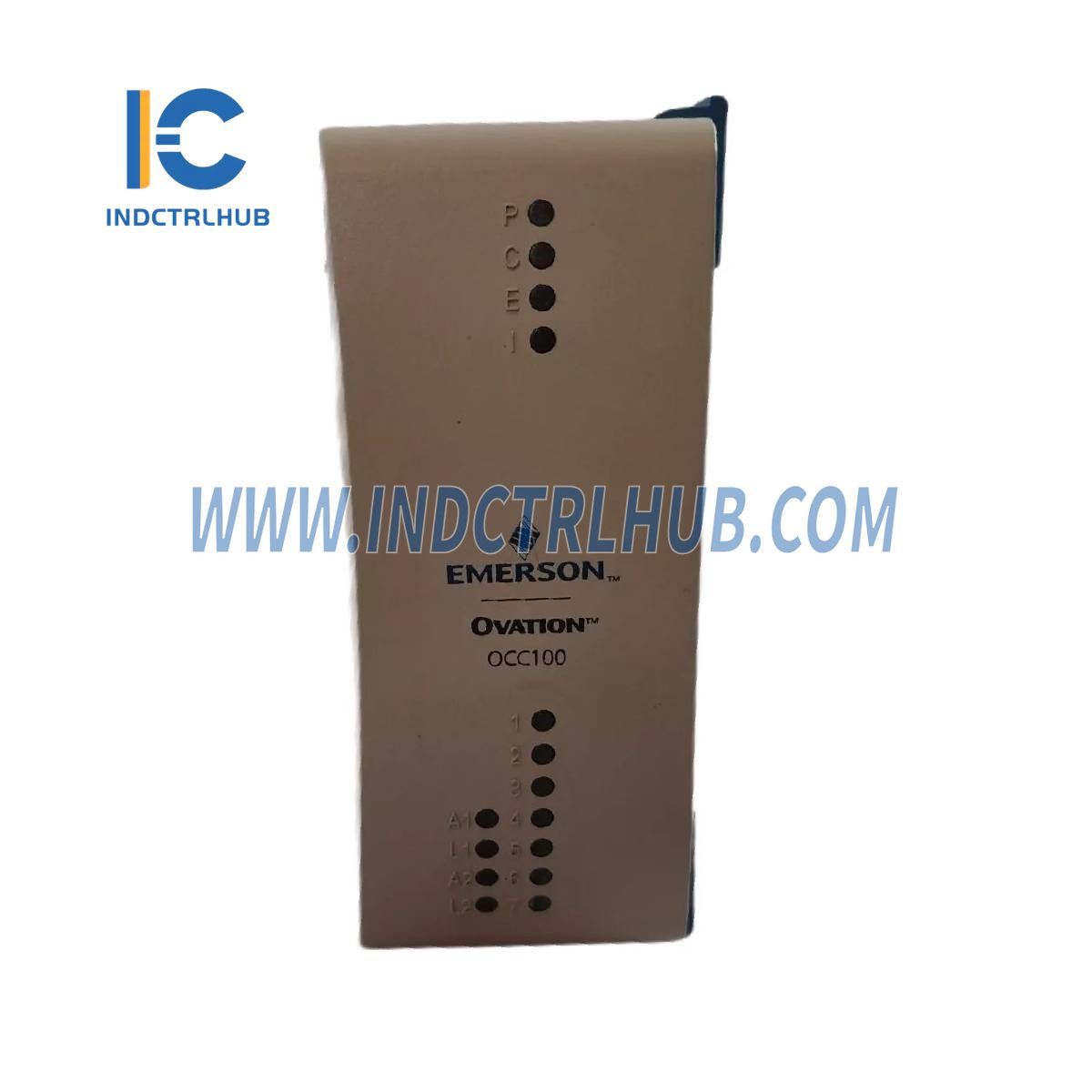

Emerson Ovation OCC100 Ovation kompaktni kontroler model

Struktura magistrale

CompactPCI standard

Poreklo tačaka

Do 32.000 tačaka

Zadaci kontrole procesa

Do 5 sa različitim brzinama izvršavanja petlje

Vreme izvršavanja kontrolne petlje zadatka

2 unapred definisana na 1s & 100ms, 3 korisnički definisana (10ms-30s)

Osnovna frekvencija procesora

1.1 GHz

Memorija

1 GB Flash & 256 MB RAM

NIC portovi

4 x 10/100 Mb Ethernet (Opcije: 4 x RJ45 ili 1 x RJ45 + 3 SFP Fiber)

Temperatura

Okolina: 0-60°C (4x RJ45) / 0-50°C (1x RJ45 + 3 SFP Fiber)

Snaga

24 VDC, 40W

Vlažnost

0-95% relativne vlažnosti

Veličina

20” Š x 8” V x 7” D

Sertifikati

CE oznaka

BootROM

Samo OCR1100

Zamena

Zamena za OCR400/OCR1100

Bezbednost

Achilles sertifikat nivo 1

Lokalni Ovation I/O

Do 16 grana (8 modula po grani, ukupno 128 modula)

Lokalni Q-Line I/O

1 čvor sa 48 Q-line I/O kartica

Prošireni Q-Line I/O

1 dodatni čvor sa 48 Q-line I/O kartica

Interfejs udaljenog čvora

Do 16 daljinskih čvorova (64 I/O modula po čvoru)

Daljinski Ovation I/O

Do 8 čvorova (64 I/O modula po čvoru)

Daljinski Q-Line I/O

Do 8 čvorova sa 48 Q-line I/O kartica

Mogućnost pametnog uređaja

FOUNDATION™ fieldbus, PROFIBUS, DeviceNet, Modbus/TCP, GE Mark V/VI GSM, Allen-Bradley DF-1

Dimenzije (V x Š x D)

79” x 24” x 24” (2006,6 x 609,6 x 609,6 mm)

79” x 24” x 24” (2006,6 x 609,6 x 609,6 mm)

Težina (Potpuno konfigurisan)

426,25 lbs (191,81 kg)

396,25 lbs (178,31 kg)

Radna temperatura

0-50°C (4x RJ45) / 0-40°C (1x RJ45, 3x SFP)

0-60°C

Temperatura skladištenja

-40 do 70°C (-40 do 158°F)

-40 do 70°C (-40 do 158°F)

Radna vlažnost

0 - 95% (Bez kondenzacije)

0 - 95% (Bez kondenzacije)

Kapacitet

Redundantni kontroleri, 32 I/O modula, 2 napajanja

Prostor za rezervne delove, 32 I/O modula, 2 napajanja

Procesor

Xilinx Zynq SoC Dual Core 667 MHz Cortex A9 CPU

Memorija

256 MB DDR3 SDRAM

Skladište

USB fleš drajv od 1 GB sa ugrađenom funkcijom brisanja i formatiranja

Vruće zamenjiv

Da

Nadzor temperature

Integrisano

Simplex baza kontrolera

8-pinski terminalni blok, 1 x 9-pinski D konektor, montira se na DIN šinu

Redundantna baza kontrolera

Podržava simplex/redundantne konfiguracije, 20-pinski terminalni blok, 3 x 9-pinski D konektori, montira se na DIN šinu

Horizontalna I/O baza sa dve pozicije

Prilagođava 2 Ovation I/O modula, priključci sa kablovskim utikačem na konektor, 20-pinski terminalni blok za napajanje

Horizontalna I/O baza sa četiri pozicije

Prilagođava 4 Ovation I/O modula, teške stezne priključke sa zavrtnjima, 20-pinski terminalni blok za napajanje

Maksimalan broj udaljenih čvorova

16

Maksimalan broj I/O modula po čvoru

64

Ниво 1

0 - 25

Ниво 2

26 - 50

Ниво 3

51 - 100

Ниво 4

101 - 250

Ниво 5

Неограничено

Radna temperatura

-20°C do +70°C

Sertifikati

IEC61131-2, CE ознака

Ethernet portovi

2 по модулу, 10/100/1000 Base-T, RJ45

Напајање (Симплекс контролер)

24V Главно напајање: 5.8W (типично), 6.4W (макс)

Складишта напајања

5-ампер јединице (Симплекс, Редундантне, Помоћне опције)
