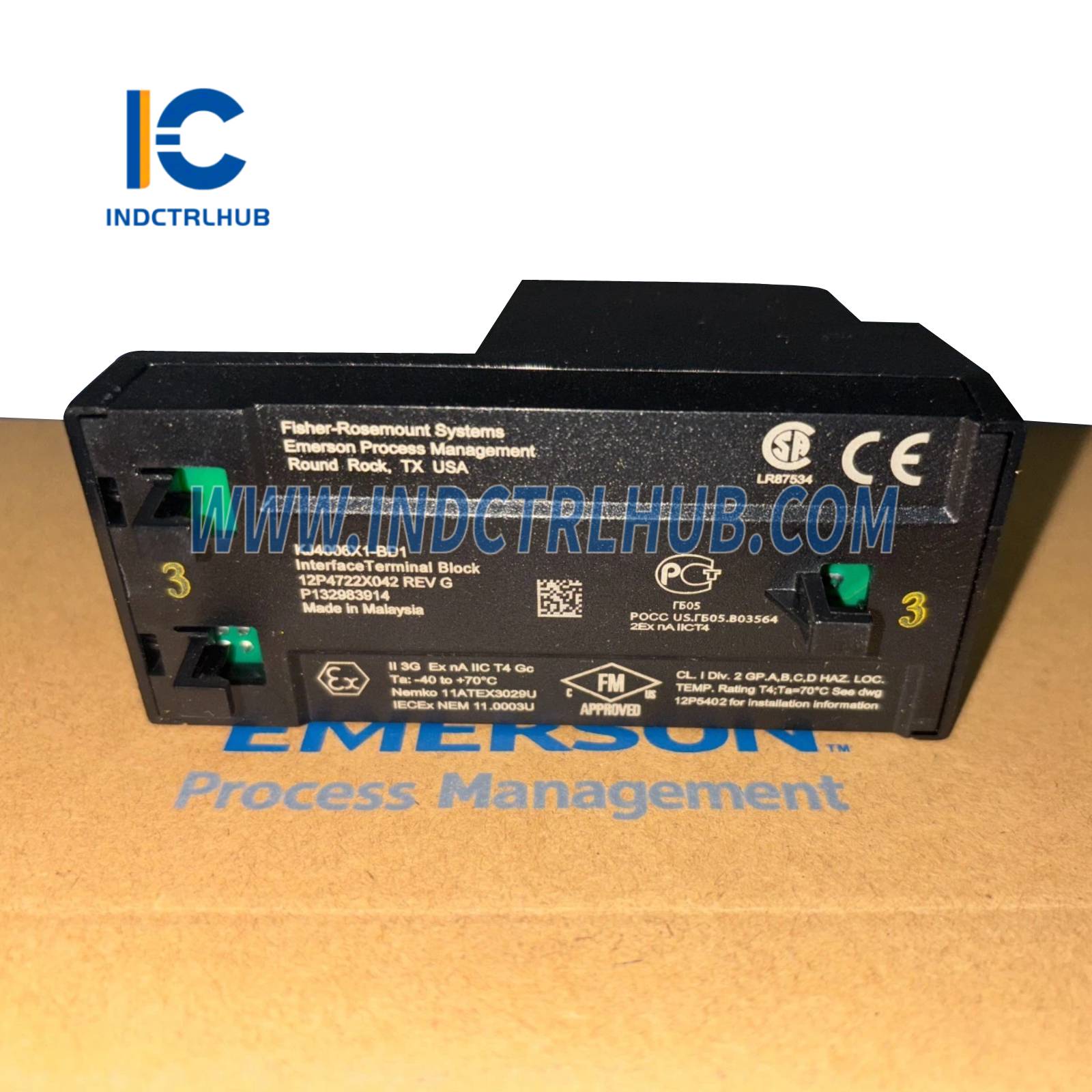

Emerson KJ4006X1-BD1 Interfejs Terminalni Blok

Emerson KJ4006X1-BD1 Interface Terminal Block - Основни интерфејс за пољно ожичење за DeltaV системе

Emerson KJ4006X1-BD1 Interface Terminal Block служи као кључни интерфејс за пољно ожичење између DeltaV I/O картица и процесне инструментализације, пружајући робусно завршавање сигнала, дистрибуцију напајања и механичку заштиту за индустријске контролне апликације. Дизајниран за сурове индустријске услове, овај терминални блок обезбеђује поуздан рад у распону од -40°C до +70°C, што га чини незаменљивим за постројења у нафтној и гасној индустрији, хемијској, фармацеутској и производњи електричне енергије која захтева поуздану I/O повезаност.

Osnovne tehničke specifikacije

• Kapacitet napajanja na terenu: 35VDC pri 1A za uzbuđenje senzora i napajanje predajnika
• Radna temperatura: -40°C do +70°C (-40°F do 158°F)
• Sistem ključanja: Rotacioni mehanizam ključanja osigurava pravilnu kompatibilnost I/O kartica
• Zaštita životne sredine: ISA-S71.04-1985 klasa G3 konformni premaz
• Otpornost na udarce: 10g ½-sinusni talas u trajanju od 11ms
• Otpornost na vibracije: 1mm vrh do vrha (2-13.2 Hz), 0.7g (13.2-150 Hz)
• Opseg vlažnosti: 5% do 95% bez kondenzacije
• Kompatibilnost sistema: DeltaV S-Serija I/O kartice i kontroleri

Globalne sertifikacije za opasna područja

Sertifikovan za upotrebu u klasifikovanim industrijskim okruženjima širom sveta:

• FM/CSA Severna Amerika: Klasa I, Divizija 2, Grupe A-D, T4; Klasa I, Zona 2 aplikacije
• ATEX Evropa: Sertifikovan za zonu 2 za instalacije u eksplozivnoj atmosferi
• IECEx međunarodni standard: Usklađen sa globalnim standardima za opasne zone prema Dokumentu 12P5404
• Pomorska sertifikacija: DNV i ABS odobreni za offshore platforme i pomorske instalacije

Industrijske primene procesa

Terminacija analognih ulaznih signala: Interfejsirajte 4-20mA predajnike, RTD senzore, termoparove i napon sa senzora pritiska, temperature, protoka i nivoa. Kapacitet napajanja terminalnog bloka od 35VDC 1A podržava predajnike napajane iz petlje bez spoljnog napajanja, pojednostavljujući instalaciju i smanjujući zahteve za prostorom u ormanu.

Distribucija analognih izlaza: Povežite pozicionere kontrolnih ventila, frekventne regulatore i završne kontrolne elemente koji zahtevaju 4-20mA komandne signale. Robusni vijčani terminali obezbeđuju pouzdane veze u okruženjima sa jakim vibracijama blizu rotirajućih mašina, kompresora i pumpi.

Digitalno I/O maršaliranje: Završite diskretne signale sa graničnih prekidača, senzora blizine, relejnih kontakata i solenoidnih ventila. Rotacioni sistem ključanja sprečava pogrešnu instalaciju I/O kartice, eliminišući greške u puštanju u rad i smanjujući vreme rešavanja problema tokom startovanja.

Redundantne sistemske arhitekture: Podržavaju DeltaV konfiguracije otporne na greške sa dvostrukim I/O karticama za kritična procesna merenja i kontrolne petlje. Dizajn terminalnog bloka sa mogućnošću vruće zamene (kada nema priključenog poljskog ožičenja) omogućava održavanje bez zaustavljanja procesa u kontinuiranim proizvodnim operacijama.

Instalacije u opasnim zonama: Postavite u Zone 2/Divizija 2 klasifikovane lokacije za rafinerijske procesne jedinice, offshore proizvodne platforme, hemijske reaktore i farmaceutske čiste prostorije. Usklađenost sa Dokumentom 12P5404 osigurava bezbedne prakse instalacije u eksplozivnim atmosferama.

Prednosti rotacionog sistema ključanja

Inteligentno mehaničko kodiranje sprečava skupe greške pri instalaciji:

• Automatsko prepoznavanje kartice: Ključ terminalnog bloka se automatski podešava prema tipu instalirane I/O kartice (AI, AO, DI, DO)
• Prevencija neusaglašenosti: Fizičko ključanje sprečava umetanje nekompatibilnih I/O kartica, eliminišući greške u ožičenju signala
• Vizuelna verifikacija: Pozicije ključeva kodirane bojama omogućavaju brzu vizuelnu potvrdu ispravnog uparivanja kartice sa terminalnim blokom
• Efikasnost održavanja: Tehničari mogu sa poverenjem zameniti I/O kartice znajući da sistem ključanja sprečava pogrešnu instalaciju modula
• Brzina puštanja u rad: Smanjuje vreme pokretanja eliminisanjem pokušaja i grešaka pri postavljanju kartica i proveri ožičenja

Mogućnost hot-swap i održavanje

Dizajniran za minimalne prekide procesa tokom održavanja:

• Uklanjanje sa uključenim napajanjem: Terminal blok može biti dodat ili uklonjen sa uključenim napajanjem SAMO kada nije instalirana nijedna I/O kartica I nije povezano poljsko ožičenje
• Isključenje poljskog ožičenja: Omogućava bezbednu zamenu I/O kartice bez ometanja poljskih priključaka, smanjujući vreme ponovnog puštanja u rad
• Bez delova koje korisnik može servisirati: Fabrika zapečaćena konstrukcija obezbeđuje dugoročnu pouzdanost bez periodičnog održavanja
• Rad bez kalibracije: Nije potrebna kalibracija na terenu, što smanjuje troškove životnog ciklusa i opterećenje održavanja
• Strategija rezervnih delova: Identični terminal blokovi podržavaju više tipova I/O kartica kroz rotaciono zaključavanje, minimizirajući zalihe rezervnih delova

Robusne performanse u okruženju

Projektovan za pouzdan rad u zahtevnim industrijskim uslovima:

• Prošireni temperaturni opseg: rad od -40°C do +70°C omogućava spoljašnje instalacije, arktičke klime, pustinjske uslove i prostorije bez kontrole klime za opremu
• Otpornost na udarce: 10g ½-sinusni talas od 11ms izdržava mehaničke udarce od obližnje opreme, seizmičkih događaja i vibracija tokom transporta
• Otpornost na vibracije: 1mm vrh do vrha (2-13.2 Hz), 0.7g (13.2-150 Hz) za instalacije u blizini kompresora, pumpi i rotirajućih mašina
• Otpornost na vlagu: Rad u uslovima od 5% do 95% bez kondenzacije u obalnim, tropskim i sredinama sa visokom vlagom
• Konformni premaz: ISA-S71.04-1985 Klasa G3 zaštita od zagađivača u vazduhu, korozivnih gasova, H2S, hlora i industrijskih zagađivača

Instalacija i integracija sistema

Dizajniran za efikasnu primenu u DeltaV I/O arhitekturama:

• Montira se direktno na DeltaV S-Series I/O nosače i VIM (Vertical I/O Module) nosače
• Kompatibilan sa DIN šinom za fleksibilne rasporede ormara i marshalling panela
• Vijčani priključci prihvataju poljske kablove 22-14 AWG (0,32-2,5mm²)
• Uklonjivi terminal blokovi omogućavaju predžičenje i testiranje na stolu pre instalacije
• Jasno označavanje terminala olakšava otklanjanje kvarova i smanjuje greške pri puštanju u rad
• Kompaktan otisak maksimizira gustinu I/O u kontrolnim ormarima sa ograničenim prostorom

Zahtevi za instalaciju u opasnim područjima

Kritične bezbednosne smernice za klasifikovane lokacije:

• Dokumentacija za instalaciju: Pogledajte dokument 12P5404 "DeltaV S-Series Digital Automation System Zone 2 Installation Instructions"
• Dodatna uputstva: Konsultujte priručnik "DeltaV S-Series and CHARMs Hardware Installation" za detaljne procedure
• Ograničenja za uklanjanje/ubacivanje: Terminal blokovi se mogu ukloniti ili ubaciti sa uključenim napajanjem SAMO kada NIJEDNA I/O kartica nije instalirana I NIJE povezan nijedan poljski kabl
• Rotaciono zaključavanje: Osigurava pravilnu kompatibilnost I/O kartica i sprečava greške pri instalaciji u opasnim zonama
• Protokol održavanja: Ne sadrži delove koje korisnik može servisirati; rastavljanje nije dozvoljeno; kalibracija nije potrebna

Kompatibilni tipovi I/O kartica

Zašto izabrati Industrial Control Hub?

Vaš specijalizovani izvor za originalne Emerson DeltaV komponente za automatizaciju:

• ✓ 100% autentični OEM proizvodi sa potpunom proizvođačkom trasabilnošću i garancijom
• ✓ Stručna DCS tehnička podrška od sertifikovanih inženjera automatizacije
• ✓ Obimna zaliha aktuelnih i zastarelih DeltaV rezervnih delova
• ✓ Ubrzana globalna dostava na tržišta SAD, Velike Britanije, EU i Azijsko-pacifičkog regiona
• ✓ Konkurentne cene sa količinskim popustima za projektne količine
• ✓ Kompletna dokumentacija, šeme ožičenja i pomoć pri instalaciji

Komplementarni DeltaV terminal blokovi

Informacije o naručivanju & dodaci

• KJ4006X1-BD1: Interfejs terminalni blok (ovaj proizvod)
• Rotacioni sistem ključeva: Automatski konfigurisano na osnovu tipa instalirane I/O kartice
• Montirajući hardver: Uključen za montažu na DIN šinu i I/O nosač
• Zamenski terminalni blokovi: Dostupni zasebno za održavanje na terenu i zalihe rezervnih delova

Tehnička dokumentacija & podrška

Kompletni priručnici za instalaciju uključujući Dokument 12P5404 (DeltaV S-Series Zone 2 uputstva za instalaciju) i DeltaV S-Series priručnik za instalaciju hardvera dostupni na zahtev. Naš tim za inženjering aplikacija pruža konsultacije za dizajn sistema, pregled šema ožičenja, verifikaciju kompatibilnosti I/O kartica i pomoć u rešavanju problema za složene DeltaV implementacije.
