Product Description
| Opis modela | |
|---|---|
| Teren | Detalji |

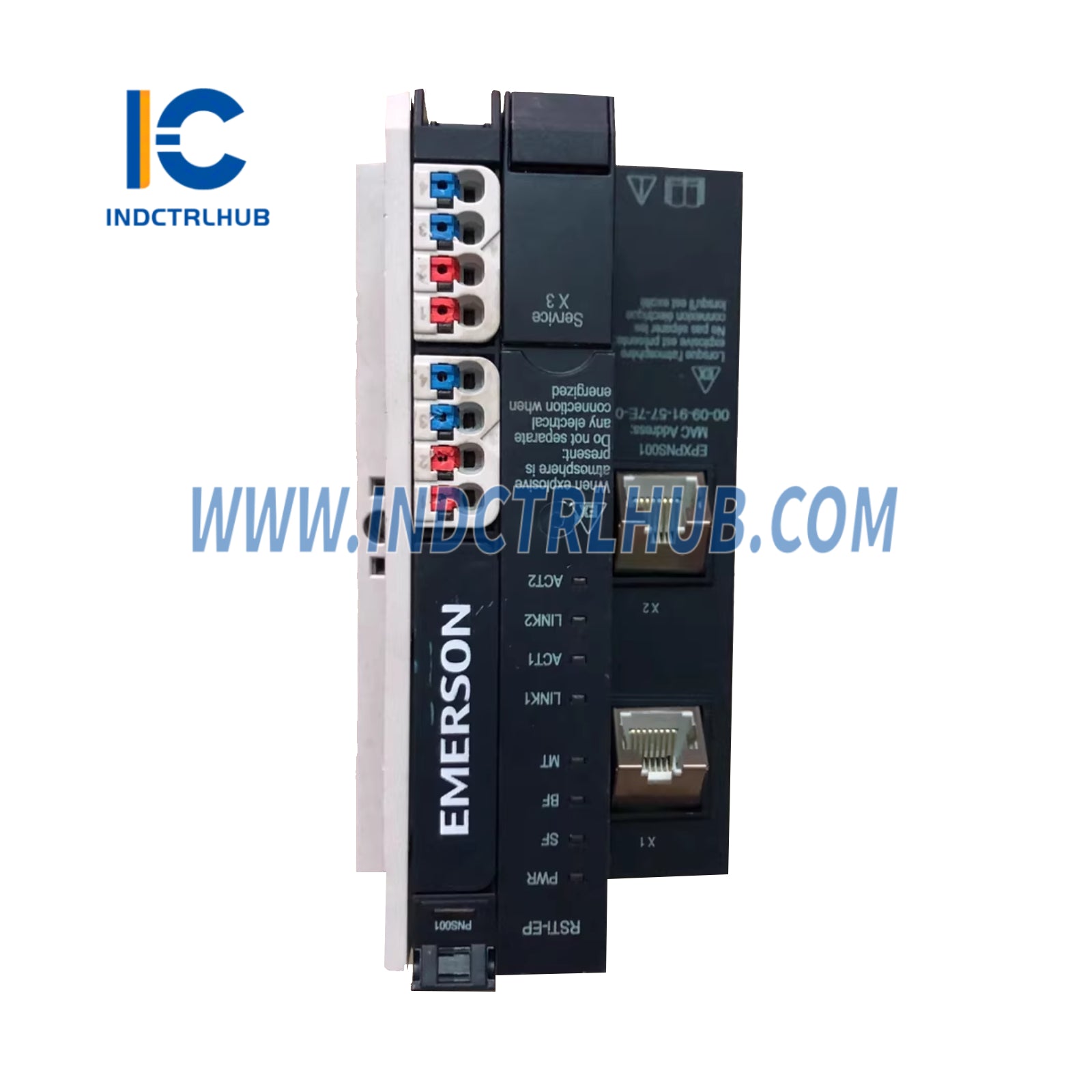

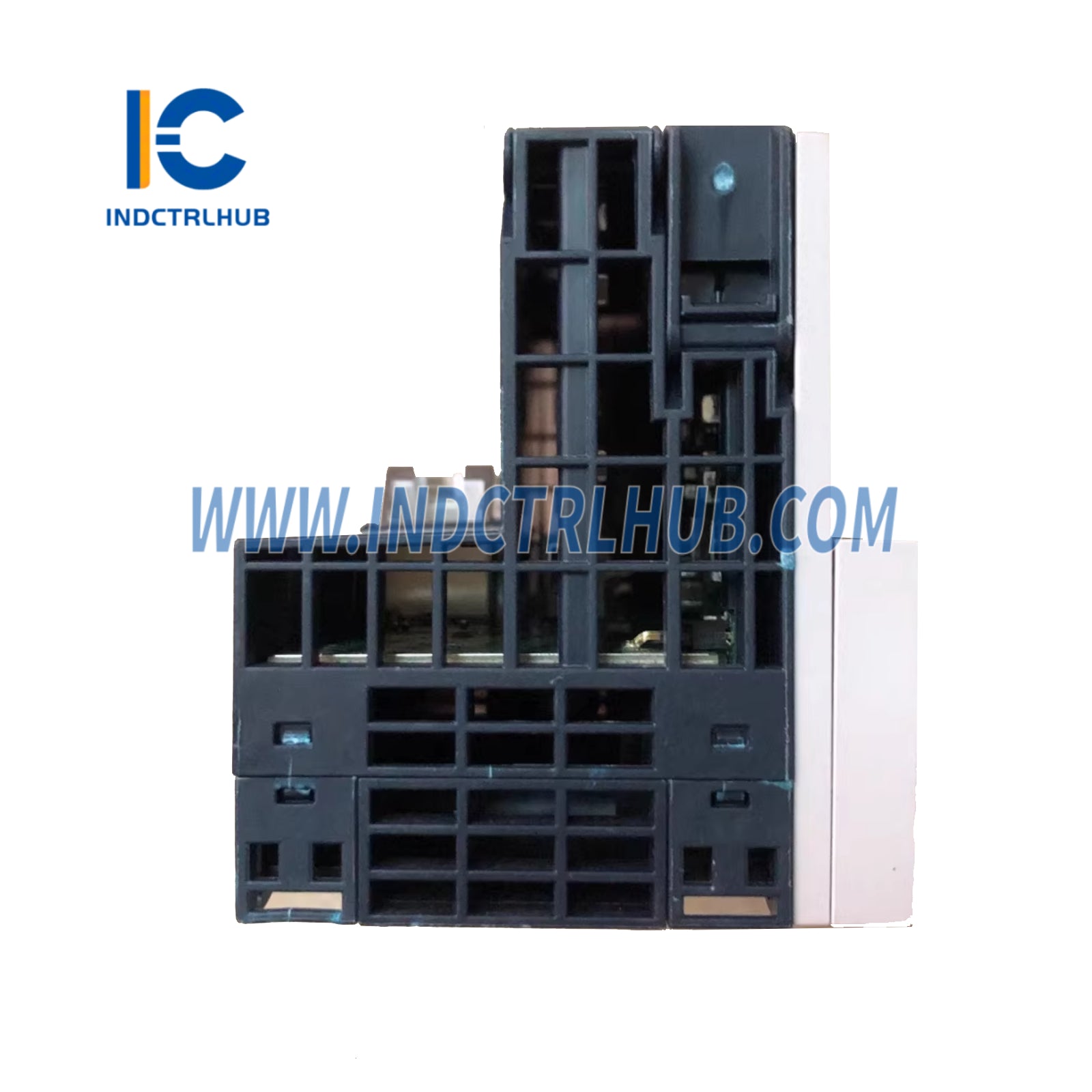

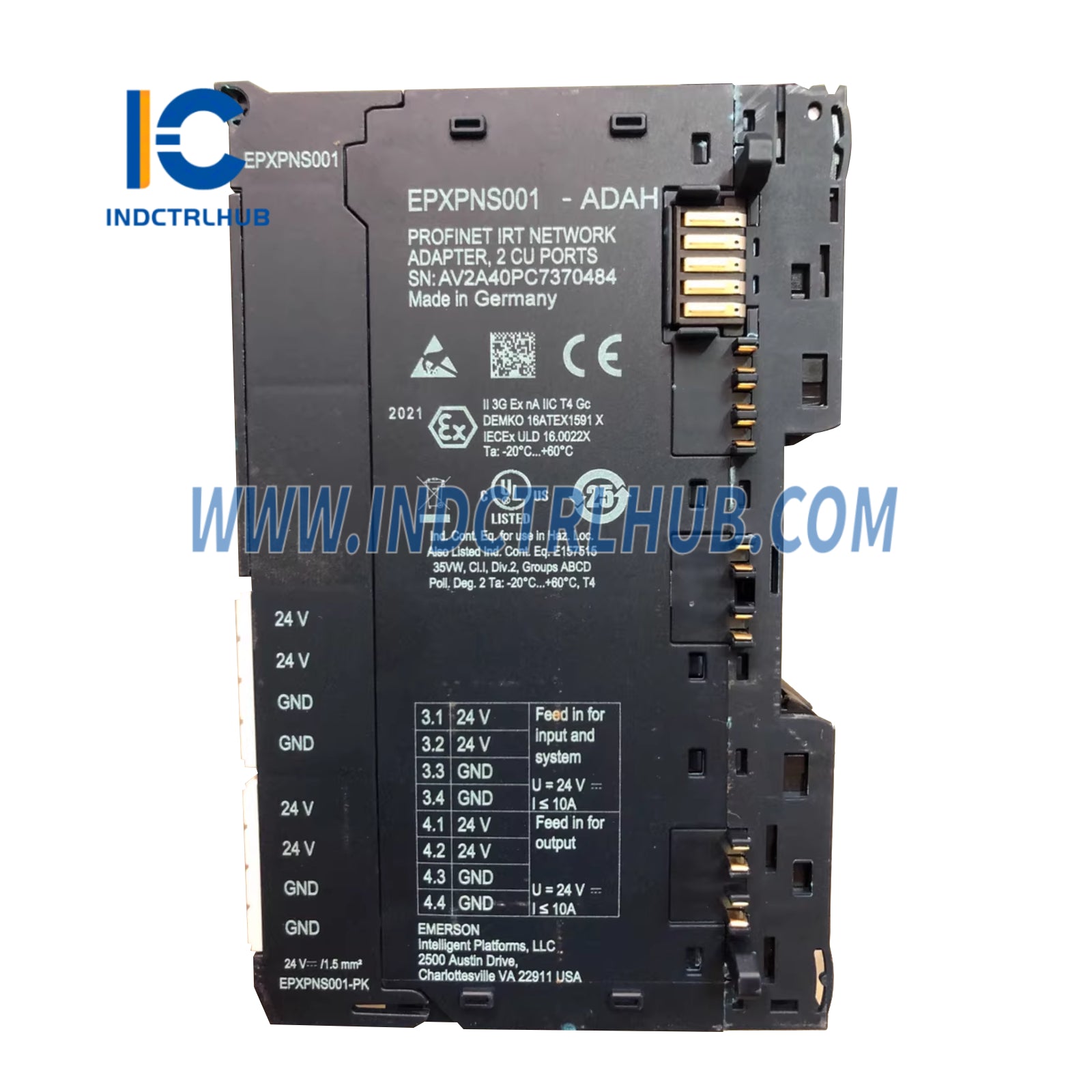

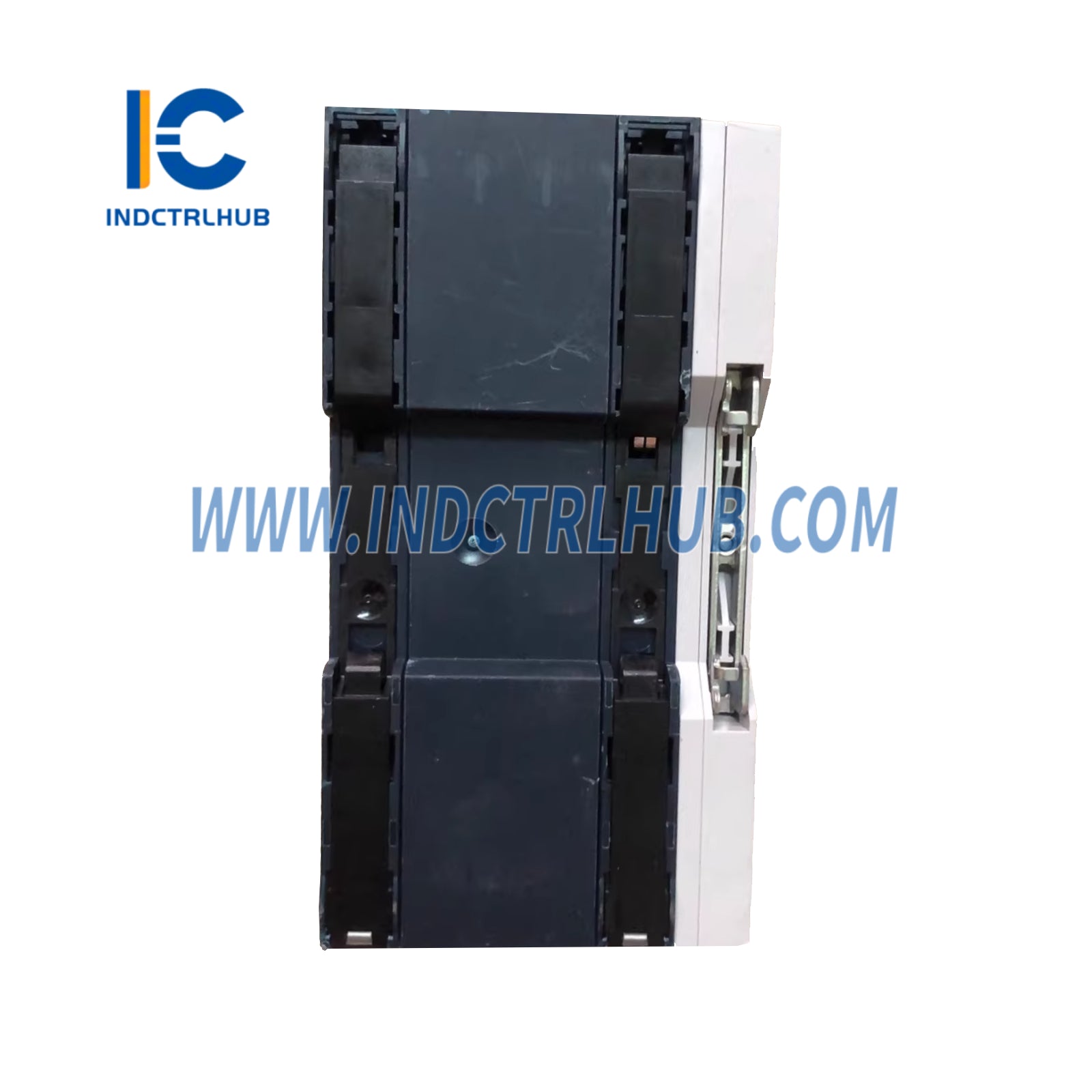

| Модел | EPXPNS001-ADAH |
| Opis | RSTi-EP Slice I/O PROFINET IRT mrežni adapter, PROFINET skener, podržava do 64 aktivna RSTi-EP modula. |
| Tehničke specifikacije | |
|---|---|
| Parametar | Specifikacija |
| Verzija hardvera | 02.00.00 |
| Верзија фирмвера | 02.05.03 |
| FSBL verzija | 01.09.00 |
| Veza | 2 x RJ-45 Ethernet portovi sa integrisanim switch-om |
| Fieldbus protokol | PROFINET Verzija 2.3 Klasa C I/O uređaj (IRT, RT) |
| Procesna slika | Ulazni podaci: maks. 512 bajtova<br>Izlazni podaci: maks. 512 bajtova<br>Parametarski podaci: maks. 4362 bajtova<br>Dijagnostički podaci: maks. 1408 bajtova |
| Broj modula | Maks. 64 aktivna RSTi-EP modula |
| Interfejs za konfiguraciju | MicroUSB 2.0 |
| Brzina prenosa | Fieldbus: Maks. 100 Mbps<br>RSTi-EP sistemski bus: Maks. 48 Mbps |
| Format podataka | Podrazumevano: Motorola<br>Konfigurisano: Intel |
| PROFINET I/O stopa osvežavanja | Konfigurisano: 1 ms, 2 ms, 4 ms, 8 ms, 16 ms, 32 ms, 64 ms, 128 ms, 256 ms, 512 ms |
| Protokol za medijsku redundanciju (MRP) | Podržano u klijentskom režimu, minimalna stopa osvežavanja I/O za neprimetno prebacivanje u MRP prsten topologiji je 32 ms |
| Napon napajanja | Sistem i ulazi: 20.4 V - 28.8 V<br>Izlazi: 20.4 V - 28.8 V |
| Maksimalna ulazna struja | Ulazni moduli: 10 A<br>Izlazni moduli: 10 A |
| Potrošnja struje (Isys) | 116 mA iz sistema strujnog kola |
| Tip priključka | Tip opruge |
| Пресек проводника | Jednopolno ožičenje, fino ožičenje: 0.14 - 1.5 mm² (AWG 26 - 16) |
| Maksimalna struja | 10 A |
| Konektor | 4-pinski |
| Radna temperatura | -20°C do +60°C (-4°F do +140°F) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Vlažnost vazduha | 5% do 95%, bez kondenzacije (DIN EN 61131-2) |
| Dimenzije | Širina: 52 mm (2.05 in)<br>Dubina: 76 mm (2.99 in)<br>Visina: 120 mm (4.72 in) |
| Težina | 220 g (7.76 oz) |
| Karakteristike modula | |
|---|---|
| Karakteristika | Detalji |
| Podrška modula | Podržava do 64 aktivna RSTi-EP modula (npr. digitalni ulaz, digitalni izlaz, analogni ulaz, analogni izlaz, specijalni moduli, moduli za napajanje, sigurnosni ulazni moduli, moduli za raspodelu potencijala) |
| Ožičenje | Tehnologija sa oprugom za lakše ožičavanje |
| Instalacija | Montirano na DIN šinu (horizontalno poželjno, vertikalno moguće uz termičko smanjenje) |
| Veb server | Ugrađeno za dijagnostiku, status, pristup parametrima, ažuriranje firmvera preko Ethernet ili MicroUSB |
| Mrežne topologije | Podržava lančanu/linijsku, zvezdastu ili prstenastu (MRP) topologiju |
| Brzi start | <500 ms sa maksimalno 10 modula |
| Hot-Swap | Nije podržano; moduli moraju biti bez napajanja 10 sekundi pre održavanja |
| Sertifikati | |
|---|---|
| Tip sertifikata | Detalji |
| Opasno područje | Klasa I, Divizija 2, Grupe A, B, C, D (FM, cFM) |
| ATEX | II 3 G Ex nA IIC T4 Gc, Ta: -20°C do +60°C |
| Pomorske sertifikacije | DNV-GL, Lloyd’s Register (za pomorske/gradnju brodova primene) |
| Termičko smanjenje | |
|---|---|
| Pozicija | Ograničenja napajanja |
| Horizontalno | 60°C: 2 x 8 A<br>55°C: 2 x 10 A |
| Vertikalno | 55°C: 2 x 6 A<br>50°C: 2 x 8 A |
| Funkcionalna kompatibilnost | |
|---|---|
| Verzija hardvera | Kompatibilnost firmvera |
| 02.00.00 (AD) | Kompatibilno sa FW 02.05.01, 02.05.03 |
| Rešeni problemi | |
|---|---|
| Problem | Rezolucija |
| Vreme prekida komunikacije sa IO-Link uređajima | Firmware je modifikovan sa povećanim vremenom čekanja pri pokretanju da bi podržao IO-Link uređaje sa dužim vremenom pokretanja. |
| Važeća greška zamene modula | Ispravljen problem gde je greška prikazana u tabeli grešaka kada je RSTi-EP čvor sa FW 02.04 preuzet na kontroler. |
| Poznata ograničenja i otvoreni problemi | |
|---|---|
| Problem | Opis |
| Dijagnostika kanala tokom vruće zamene | Dodatne dijagnostičke poruke kanala mogu biti prijavljene tokom vruće zamene, pored očekivanih grešaka gubitka/dodavanja modula. |
| Pomeranje podataka kod uzastopnih modula | Kada su slični moduli konfigurisani uzastopno, vruće uklanjanje jednog modula može uzrokovati pomeranje ulaznih podataka (npr. podaci iz kasnijih modula se reflektuju u ranijim slotovima). |
| Operativne napomene | |
|---|---|
| Predmet | Opis |
| Ponašanje izlaza tokom vruće zamene | Privremeni gubitak napajanja (do 500 ms) može se dogoditi tokom vrućeg umetanja/uklanjanja, što uzrokuje da izlazi padnu na nulu. Proverite u skladu sa zahtevima aplikacije pre vruće zamene. |
