Product Description
Opšte informacije
|
Teren |
Opis |
|---|---|
|
Proizvođač |
Emerson |
|
Model/Broj dela |

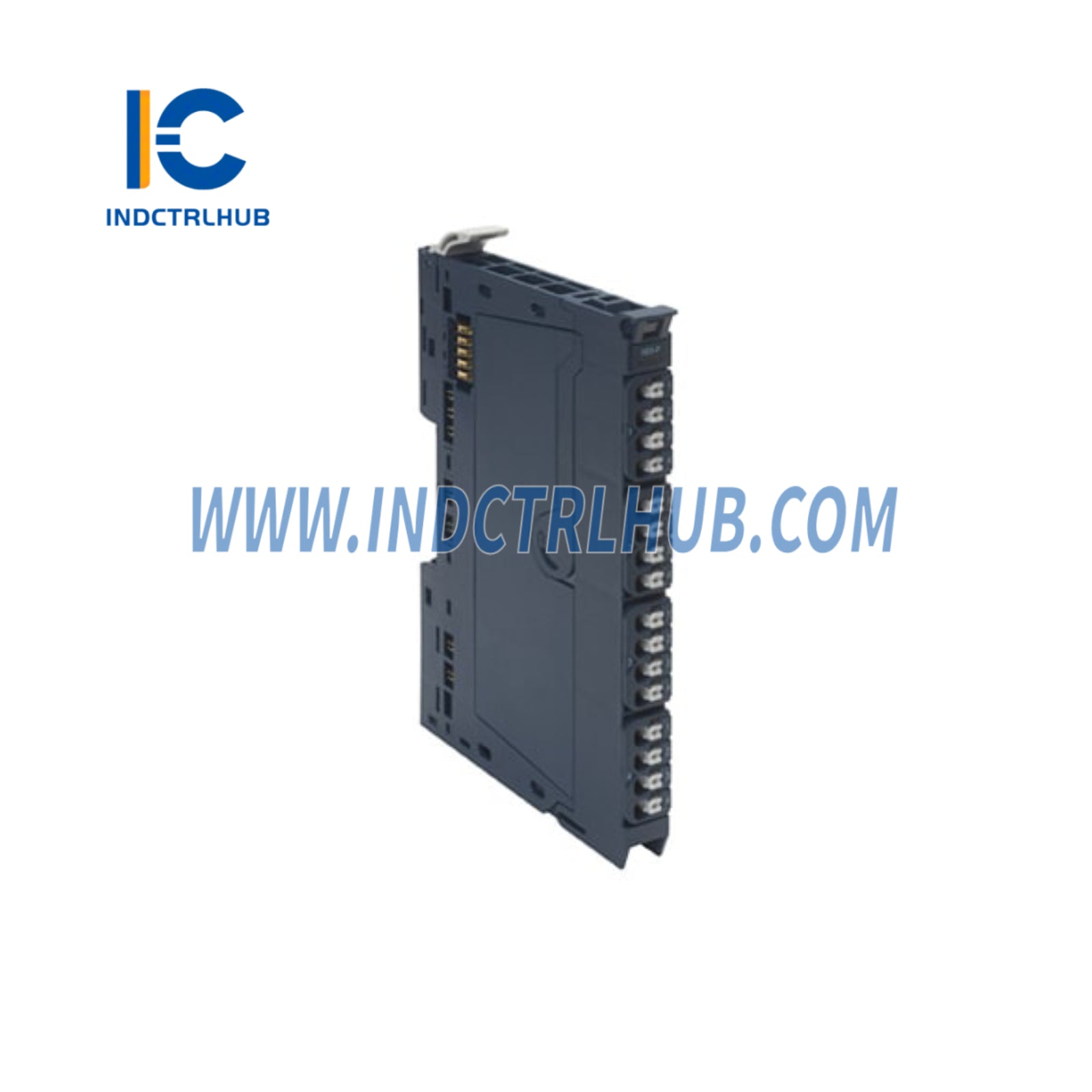

EP-3468 |
|
Opis |
Analogni ulaz, 8 kanala, struja, 16 bita, 2, 3 ili 4 žice, dijagnostika kanala |
Funkcionalne specifikacije
|
Kategorija |
Specifikacija |
|---|---|
|
Interfejs |
RSTi-EP sistemska magistrala |
|
Brzina prenosa sistemske magistrale |
48 Mbps |
|
Potencijalna izolacija |
Test napon: maks. 28,8V unutar jednog kanala, 500V DC polje/sistem |
|
Nivo ozbiljnosti zagađenja |
2 |
|
Kategorija prenapona |
II |
|
Napon zajedničkog režima |
U odnosu na 0V: ±50V, Kanal-ka-kanalu: ±3V |
Specifikacije ulaza
|
Kategorija |
Specifikacija |
|---|---|
|
Broj ulaza |
8 |
|
Ulazne vrednosti |
Struja (0 do 20 mA, 4 do 20 mA) |
|
Vrednosti praga |
Podopseg (4–20 mA: 3,6 mA), Preopseg (0–20 mA: 21,67 mA, 4–20 mA: 21,67 mA) |
|
Rezolucija |
16 bita |
|
Potiskivanje frekvencije |
Opcije: onemogućeno / 50 Hz / 60 Hz / Prosek preko 16 vrednosti (Podrazumevano: onemogućeno) |
|
Tačnost |
Maks. 0.1% na 25°C (77°F) |
|
Temperaturni koeficijent |
Maks. 50 ppm/K |
|
Napajanje senzora |
Maks. 125 mA po kanalu; kanali 0–3 i 4–7 su osigurani zajedno |
|
Povezivanje senzora |
2-žični, 3-žični ili 3-žični + funkcionalno uzemljenje (FE) |
|
Vreme konverzije |
1 ms |
|
Unutrašnji otpor |
Približno 45 Ω |
|
Zaštita od obrnutog polariteta |
Da |
|
Zaštićeno od kratkog spoja |
Da |
|
Vreme odziva zaštite |
< 0.1 s sa kratkim spojem na +24V |
|
Vreme resetovanja |
Zavisno od temperature (<30 s na 20°C) |
Dijagnostika
|
Karakteristika |
Dostupnost |
|---|---|
|
Dijagnostika modula |
Da |
|
Dijagnostika pojedinačnih kanala |
Da |
Napajanje
|
Kategorija |
Specifikacija |
|---|---|
|
Napon napajanja |
20.4V – 28.8V preko sistemske magistrale |
|
Potrošnja struje (sistemski put) |
8 mA |
|
Potrošnja struje (ulazni put) |
20 mA + opterećenje |
Specifikacije okoline
|
Kategorija |
Specifikacija |
|---|---|
|
Radna temperatura |
-20°C do +60°C (-4°F do +140°F) |
|
Temperatura skladištenja |
-40°C do +85°C (-40°F do +185°F) |
|
Vlažnost vazduha |
5% do 95%, bez kondenzacije (IEC 61131-2) |
Fizičke specifikacije
|
Parametar |
Vrednost |
|---|---|
|
Širina |
11.5 mm (0.45 in) |
|
Dubina |
76 mm (2.99 in) |
|
Visina |
120 mm (4,72 in) |
|
Težina |
90 g (3.17 oz) |
