Product Description
Detalji proizvoda
|
Teren |
Informacije |
|---|---|
|
Proizvođač |
Emerson |
|
Model/Broj dela |

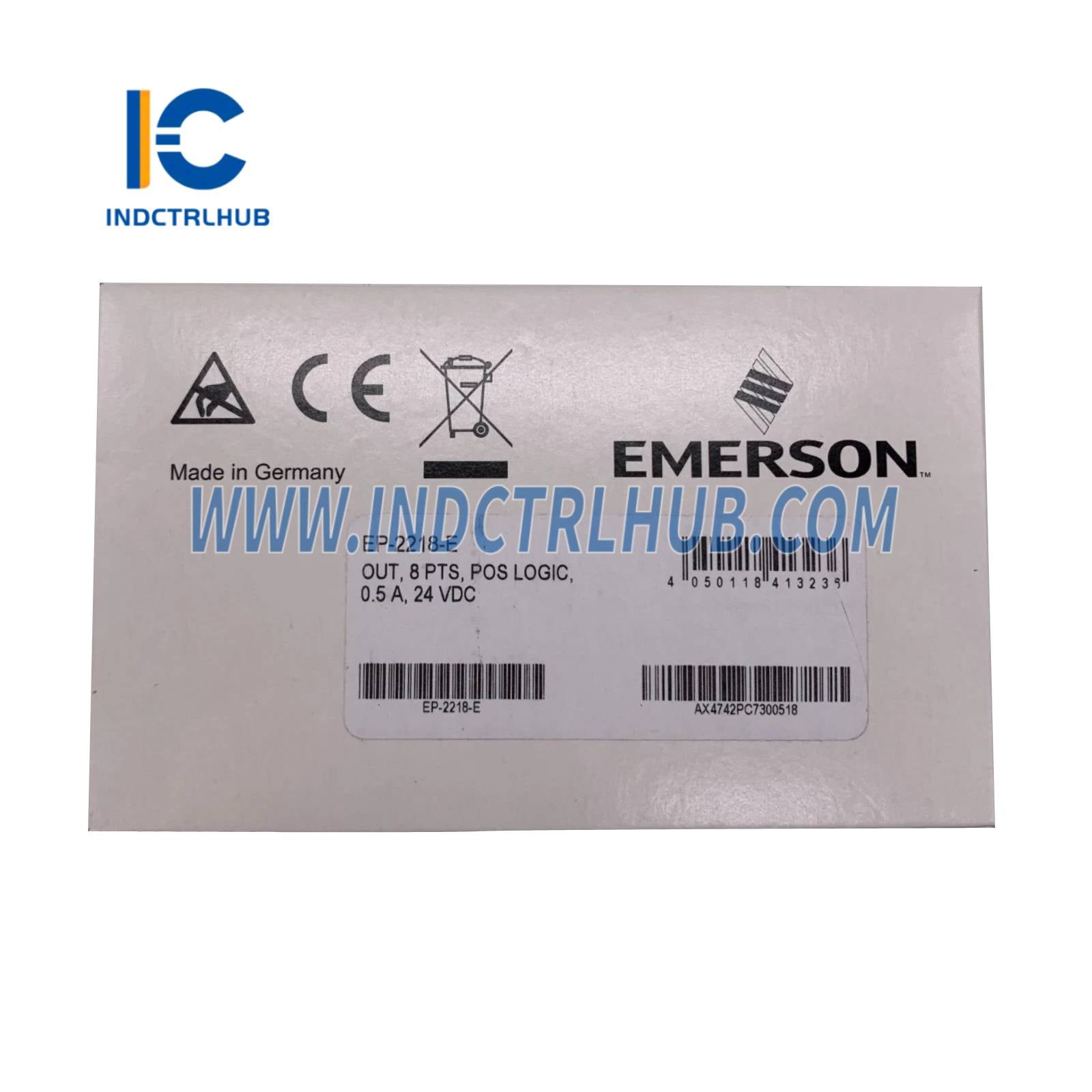

EP-2218 |
|
Opis |
Digitalni izlaz, 8 tačaka, pozitivna logika, 24VDC, 0.5A, 2-žičani |
Informacije o narudžbini
|
Modul |
Opis |
|---|---|
|
EP-2214 |
Digitalni izlaz, 4 tačke, pozitivna logika, 24VDC, 0.5A, 2, 3 ili 4 žice |
|
EP-2218 |
Digitalni izlaz, 8 tačaka, pozitivna logika, 24VDC, 0.5A, 2 žice |
|
EP-2614 |
Digitalni izlaz, 4 tačke, pozitivna logika 24VDC, 2.0A, 2, 3 ili 4 žice |
|
EP-225F |
Digitalni izlaz, 16 tačaka, pozitivna logika, 24VDC, 0.5A, 1 žica |
|
EP-291F |
Digitalni izlaz, 16 tačaka, negativna logika, 24VDC, 0.5A, 1 žica |
|
EP-2634 |
Digitalni izlaz, 4 tačke, pozitivna/negativna logika 24VDC, 2.0A, 2, 3 ili 4 žice |
|
EP-2714 |
Digitalni relejni izlaz, 4 tačke, pozitivna logika, 24–220VDC/VAC, 6A, 2 žice |
|
EP-2814 |
Digitalni izlaz, 4 tačke, pozitivna logika, 230VAC, 1A |
Specifikacije za EP-2218
|
Kategorija |
Specifikacija |
|---|---|
|
Sistemski interfejs |
RSTi-EP sistemska magistrala |
|
Brzina prenosa sistemske magistrale |
48 Mbps |
|
Broj izlaza |
8 |
|
Tip izlaza |
Pozitivna logika (P-logika) |
|
Tip opterećenja |
Omički, Induktivni, Svetlosno opterećenje |
|
Vreme odziva |
Nisko → Visoko: maks. 100 μsVisoko → Nisko: maks. 250 μs |
|
Maksimalna izlazna struja |
Po kanalu: 0.5 APo modulu: 4 A |
|
Prekidna energija (induktivna) |
150 mJ po kanalu |
|
Frekvencija preklapanja |
Otpornosno opterećenje (≥47 Ω): 1 kHzInduktivno opterećenje (DC 13): 0,2 Hz bez diode za slobodno kretanje / 1 kHz sa diodomLampasto opterećenje (12W): 1 kHz |
|
Povezivanje aktuatora |
2-žična |
|
Zaštićen od kratkog spoja |
Da |
|
Zaštitni krug |
Konstantna struja sa termičkim isključenjem i automatskim ponovnim pokretanjem |
|
Dijagnostika |
Dijagnostika modula: DaPojedinačna dijagnostika kanala: Ne |
|
Bez reakcije |
Da |
|
Kompatibilnost |
Nije upotrebljivo sa EP-19xx modulima |
|
Napon napajanja |
20,4V do 28,8V |
|
Potrošnja struje (ISYS) |
8 mA |
|
Potrošnja struje (IOUT) |
35 mA + opterećenje |
|
Radna temperatura |
-20°C do +60°C (-4°F do +140°F) |
|
Temperatura skladištenja |
-40°C do +85°C (-40°F do +185°F) |
|
Vlažnost (rad/transport) |
5% do 95%, bez kondenzacije (IEC 61131-2) |
|
Dimenzije (Š x D x V) |
11,5 mm x 76 mm x 120 mm (0,45 in x 2,99 in x 4,72 in) |
|
Težina |
86 g (3.03 oz) |
