Product Description

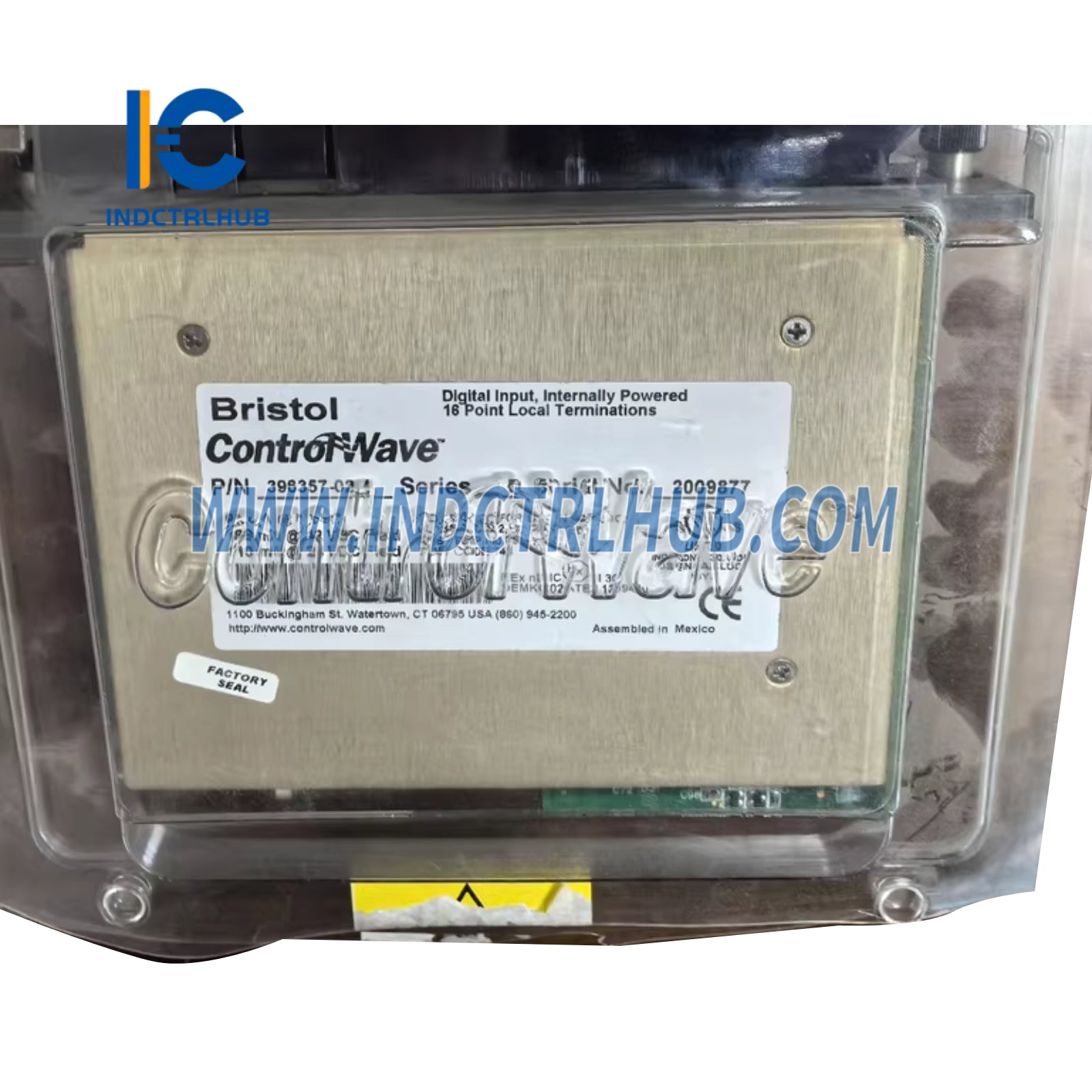

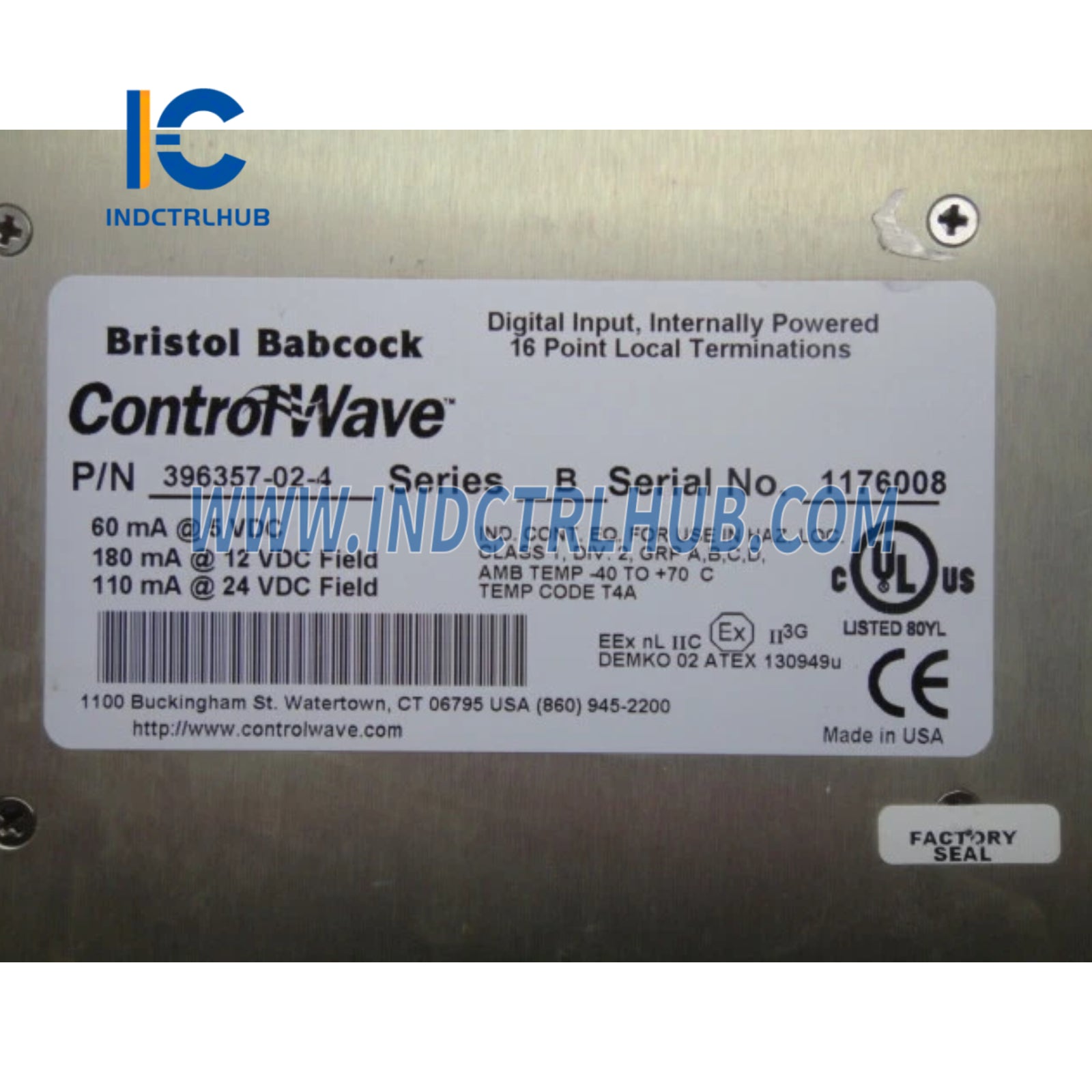

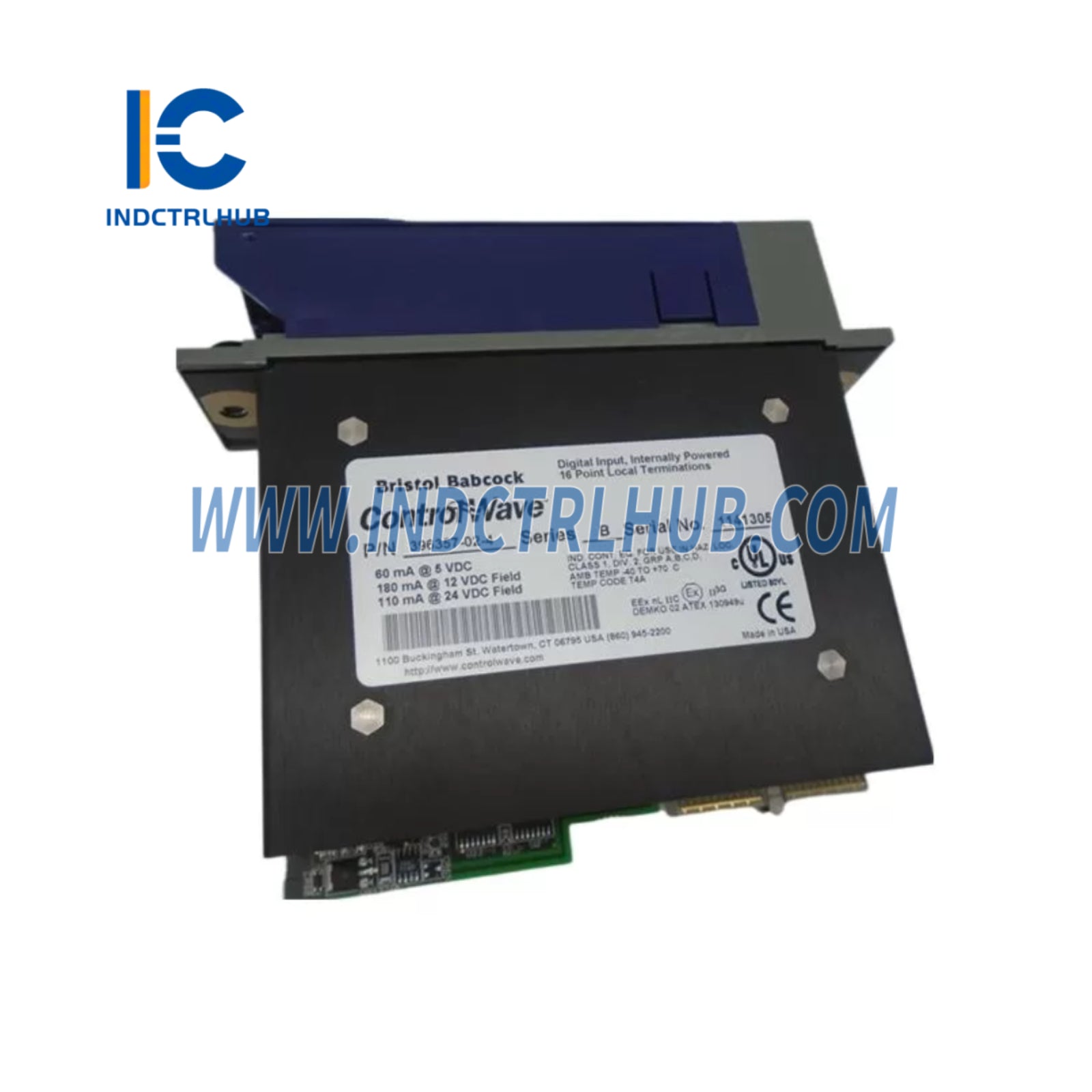

Emerson 396357-02-4 ControlWave Digitalni Ulazni Modul
- Proizvođač: Emerson
- Model/Broj dela: 396357-02-4
- Opis: ControlWave Digitalni Ulazni Modul, 16-kanala, Neizolovan, Lokalna Terminacija
Pregled
- Emerson 396357-02-4 je Digitalni Ulazni Modul za ControlWave seriju programabilnih automatskih kontrolera (PAC) i daljinskih terminalnih jedinica (RTU). Pruža 16 neizolovanih digitalnih ulaznih kanala za prijem signala sa terenskih uređaja kao što su prekidači, senzori ili releji. Modul je dizajniran za industrijske aplikacije automatizacije, uključujući naftu i gas, preradu vode i proizvodnju, nudeći pouzdano prikupljanje podataka u distribuiranim kontrolnim sistemima.
Tehničke Specifikacije
| Specifikacija | Detalji |
|---|---|
| Model | 396357-02-4 |
| Serija | ControlWave |
| Tip | Digitalni Ulazni Modul, Neizolovan |
| Kanali | 16 digitalnih ulaznih kanala |
| Tip Ulaza | Suvi kontakt, nominalno 24 VDC |
| Opseg Ulaznog Napona | 10.7 do 30 VDC |
| Ulazna Struja | 5 mA tipično po kanalu |
| Izolacija | Neizolovan, zajednička masa |
| Terminacija | Lokalna terminacija preko terminalnih blokova |
| Potrošnja Energije | 1.2 W tipično |
| Radna Temperatura | -40°C do +70°C |
| Temperatura Skladištenja | -40°C do +85°C |
| Relativna Vlažnost | 5% do 95%, bez kondenzacije |
| Stepen Zaštite | IP20 |
| Vazdušni Kontaminanti | ISA-S71.04-1985 Klasa G3, konformalni premaz |
| Montiranje | DIN šina ili montaža na panel, na ControlWave šasiji |
| Težina | Približno 0.88 kg (1.95 lbs) |
| Certifikati | CE, CSA, ATEX, IECEx (Zona 2) |
| Kompatibilnost Sistema | ControlWave Micro, ControlWave Express, ControlWave EFM |
Dodatne Informacije
- Funkcionalnost: 396357-02-4 prima digitalne signale sa eksternih uređaja, kao što su prekidači ili senzori, kroz 16 nezavisnih kanala. Signali se povezuju direktno preko lokalnih terminalnih blokova radi lakše instalacije. Modul se povezuje sa ControlWave CPU preko sistemske magistrale, podržavajući protokole kao što su Modbus, DNP3 i BSAP. Programira se korišćenjem ControlWave Designer softvera sa ACCOL III bibliotekom funkcijskih blokova za efikasnu konfiguraciju.
