Product Description

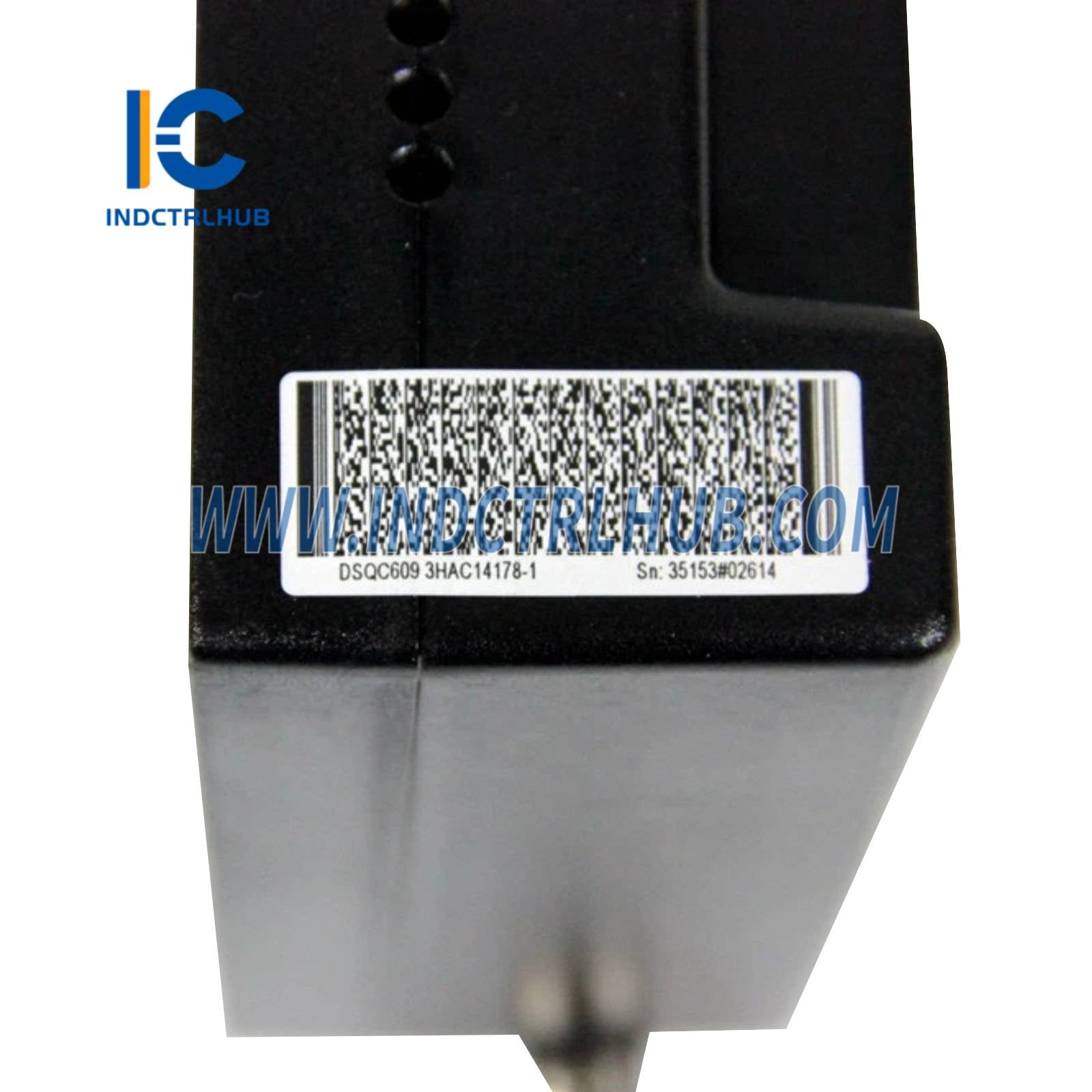

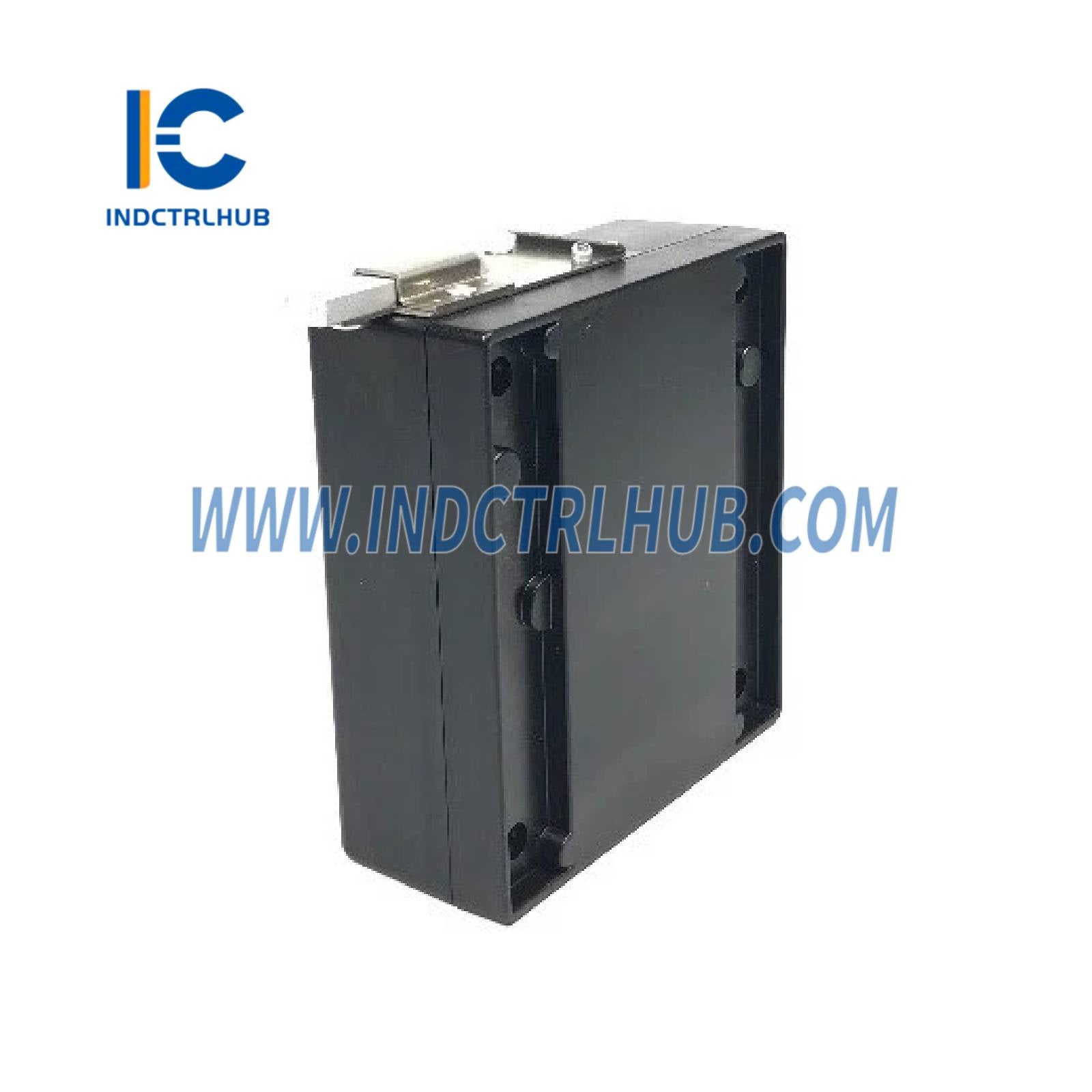

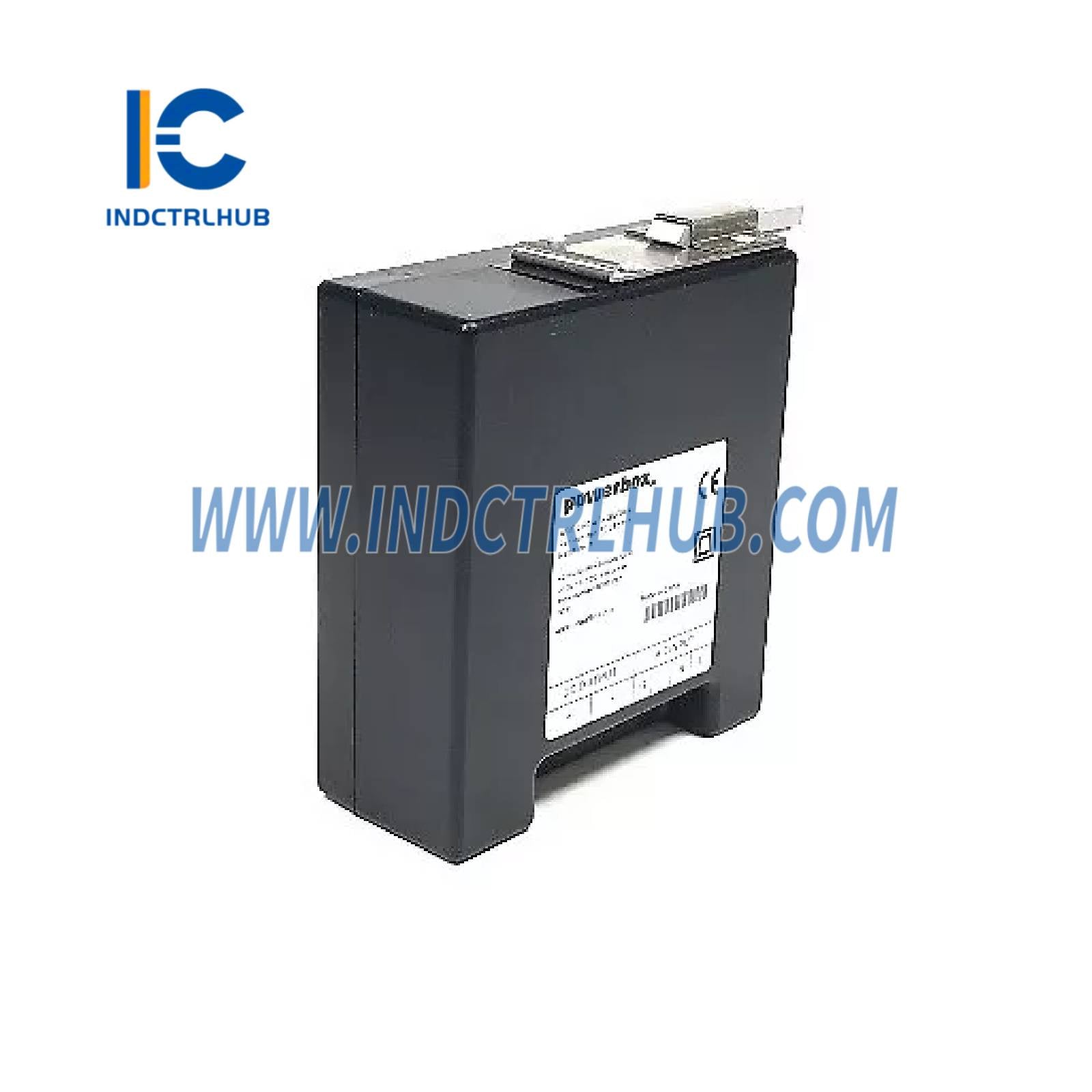

ABB DSQC609 jedinica za napajanje
Pregled proizvoda
- ABB DSQC609 je jedinica za napajanje dizajnirana za upotrebu u ABB industrijskim robotskim sistemima, posebno unutar IRC5 kontrolera robota. Ova jedinica obezbeđuje stabilno DC napajanje kontroleru i povezanim komponentama, osiguravajući pouzdan rad robotskog sistema. Često se koristi u aplikacijama kao što su zavarivanje, rukovanje materijalom, montaža i farbanje u industrijama poput automobilske, proizvodne i vazduhoplovne. DSQC609 je poznat po kompaktnom dizajnu, visokoj efikasnosti i robusnim performansama u zahtevnim industrijskim okruženjima.
Tehničke specifikacije
- DSQC609 ima sledeće specifikacije zasnovane na industrijskim izvorima i ABB dokumentaciji:
| Specifikacija | Detalji |
|---|---|
| Model/Broj dela | DSQC609 |
| Proizvođač | ABB |
| Opis | Napajanje za IRC5 kontrolere robota |
| Serija | IRC5 |
| Funkcija | Obezbeđuje DC napajanje komponentama kontrolera robota |
| Ulazni napon | 100–240 VAC, 50/60 Hz (jednofazno) |
| Izlazni napon | 24 VDC (primarni izlaz, moguće druge napone) |
| Izlazna struja | Do 20 A (zavisno od konfiguracije) |
| Izlazna snaga | Približno 480 W (maksimalno) |
| Efikasnost | >85% (tipično) |
| Karakteristike zaštite | Zaštita od prenapona, prekomerne struje, kratkog spoja, pregrevanja |
| Kompatibilnost | ABB IRC5 kontroleri robota, IRB serija robota |
| Dijagnostika | Status napajanja, detekcija kvara preko interfejsa kontrolera |
| Specifikacije okoline | Radna temperatura: 0°C do +45°C (32°F do +113°F) Temperatura skladištenja: -25°C do +70°C (-13°F do +158°F) Relativna vlažnost: 5% do 95% bez kondenzacije Vibracije: u skladu sa IEC 60068-2-6 |
| Kućište | IP20 (ugrađeno unutar ormara kontrolera robota) |
| Dimenzije | Približno 200 mm (V) x 100 mm (Š) x 150 mm (D) |
| Težina | Približno 1,5–2,0 kg |
| Montaža | Integrisano u IRC5 ormar kontrolera |
| Sertifikati | CE, UL, CSA, u skladu sa IEC 61131 standardima |
