Product Description
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dela | 990-04-70-01-00 |

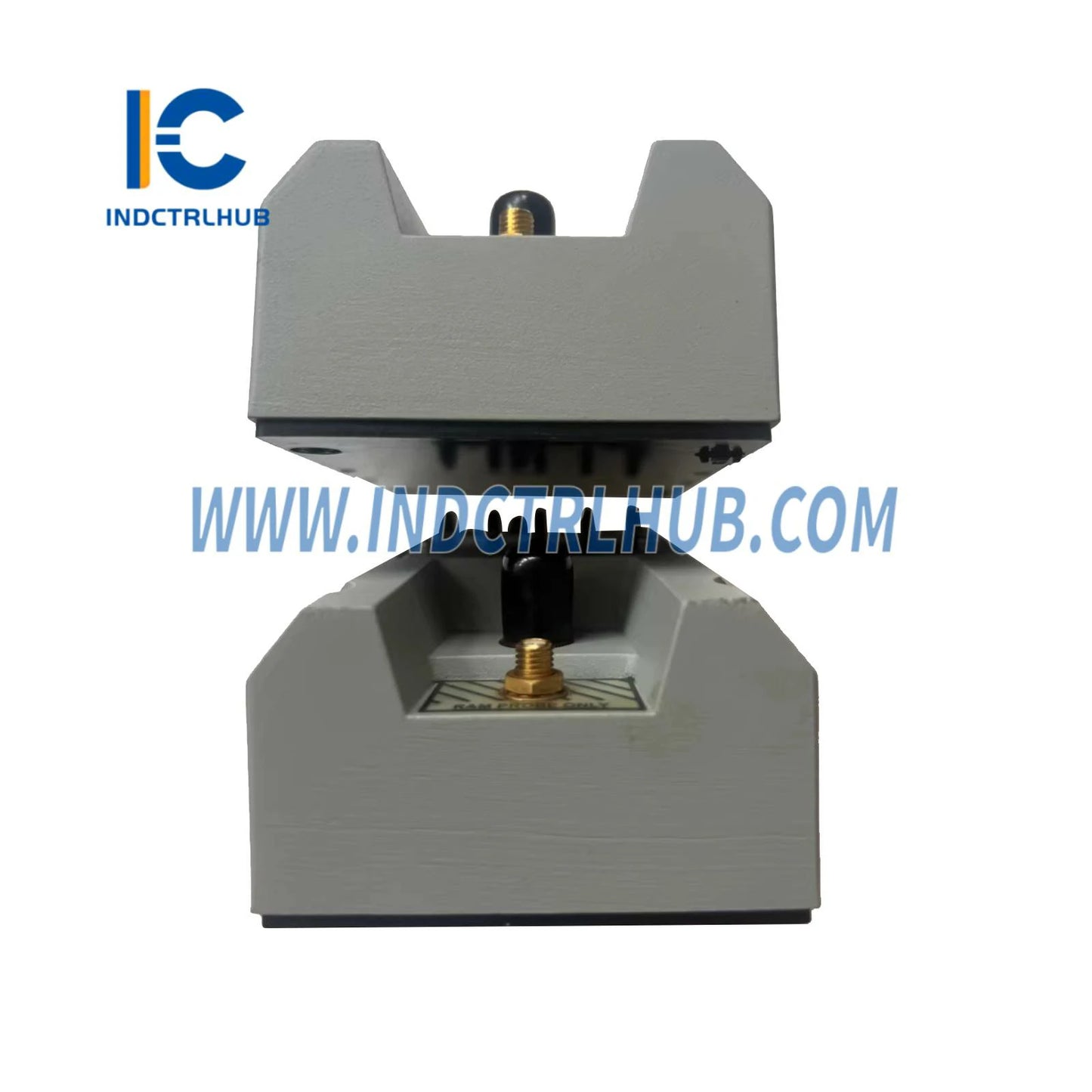

| Naziv proizvoda | 990 Prenosnik vibracija |
| Primena | Centrifugalni vazdušni kompresori, male pumpe, motori, ventilatori za OEM |
| Ulaz | 3300 NSv Proximity sonda sa produžnim kablom od 7,0 m (23,0 ft) |
| Izlaz | 4-20 mA proporcionalno amplitudi vibracija od vrha do vrha |
| Puni opseg | 0-4 mils pp (0-100 µm pp) |
| Dužina sistema | 7,0 metara (23,0 stopa) |
| Opcija montaže | 35 mm DIN šine kopče |
| Odobrenje agencije | CSA Divizija 2 |
Električne specifikacije
| Parametar | Vrednost |
|---|---|
| Zahtev za Napajanjem | +12 do +35 Vdc na priključku predajnika |
| Tačnost 4-20 mA petlje | ±1,5% preko celog opsega (mereno preko 250 Ω otpornosti petlje) |
| Maksimalni otpor petlje | 1000 Ω pri 35 Vdc |
| Ograničenje struje | 23 mA tipično |
| Nula i opseg | Eksterni podešavanja bez interakcije |
| NOT OK/Onemogućavanje signala | Izlaz < 3,6 mA u roku od 100 µs od stanja Not OK; vraća se za 2-3 s |
| Onemogućavanje pri uključenju | Izlaz < 3,6 mA za 2-3 s nakon uključenja |
| Razmak sonde | 0,5 do 1,75 mm (20 do 55 mils) za puni opseg |
| Linearni opseg Prox izlaza | 1,4 mm (55 mils), počevši od 0,25 mm (10 mils) od cilja |
| Inkrementalni faktor skale Prox izlaza | 7,87 mV/µm (200 mV/mil) ±6,5% tipično; ±10% u najgorem slučaju |
| Nivo šuma Prox izlaza | Tipično 50 mV/pp |
| Izlazna impedansa | 10 kΩ kalibrisano za opterećenje od 10 MΩ |
| Stabilnost temperature | Inkrementalni faktor skale unutar ±10% od 0°C do +70°C (+32°F do +158°F) |
| Frekvencijski odziv | 5 Hz do 6.000 Hz (+0, -3 dB) |
| Minimalna veličina cilja | Prečnik 9,5 mm (0,375 in) |
| Dužina kabla | Maksimalno 3 m (10 ft) za Proximitor senzor izlaz (BNC konektor) |
| Napajanje (Nehazardno/Zone 2/Div 2) | 28 V |
Mehaničke specifikacije
| Parametar | Vrednost |
|---|---|
| Materijal vrha pretvarača | Polifenilen sulfid (PPS) |
| Materijal kućišta pretvarača | AISI 303 ili 304 nerđajući čelik (SST) |
| Kabel sonde | 75 Ω koaksijalni, izolovan fluoroetilen propilenom (FEP) |
| Oklop kabla (opciono) | Fleksibilni AISI 302 nerđajući čelik sa opcionim FEP spoljnim omotačem |
| Vlačna čvrstoća | 222 N (50 lbf) max, kućište sonde do kabla sonde |
| Težina predajnika | 0.43 кг (0.9 lbm) |
| Ukupna težina sistema | 0.82 kg (1.8 lbm) tipično |
| Uključivanje navoja (1/4-28) | 0.375 in |
| Uključivanje navoja (3/8-24) | 0.563 in |
Specifikacije okoline
| Parametar | Vrednost |
|---|---|
| Температура рада предајника | -35°C до +85°C (-31°F до +185°F) |
| Температура складиштења предајника | -52°C do +100°C (-62°F do +212°F) |
| Radna/temperatura skladištenja sonde | -52°C do +177°C (-62°F do +351°F) |
| Relativna vlažnost | 100% kondenzujuće, nepotopljeno, sa zaštitom koaksijalnog konektora |
Usklađenost i sertifikati
| Parametar | Vrednost |
|---|---|
| FCC | U skladu sa delom 15 |
| ЕМЦ | EN 61000-6-2, EN 61000-6-4; EMC Direktiva 2014/30/EU |
| ATEX | ATEX Direktiva 2014/34/EU |
| RoHS | RoHS Direktiva 2011/65/EU |
| Pomorski | ABS 2009 Pravila za čelične posude (1-1-4/7.7, 4-8-3/1.11.1, 4-9-7/13) |
| Opasno područje | CNRTLUS: Klasa I, Div 2, Grupe A-D, T5 @ +85°C, Tip 4; Instalirano prema crtežu 128B3B |
| Parametri uređaja (Zona 2) | Napajanje: Ui = 28 V, Ii = 120 mA |
| Parametri uređaja (Zona 0/1, Proksimitor) | Uo = 28 V, Io = 6 mA |
| Parametri uređaja (Zona 0/1, Sonda) | Uo = 28 V, Io = 100 mA |
