Product Description
Pregled proizvoda
| Polje | Detalji |
|---|---|
| Proizvođač | Bently Nevada, poslovanje kompanije Baker Hughes |
| Broj dela | 330500-02-02 |

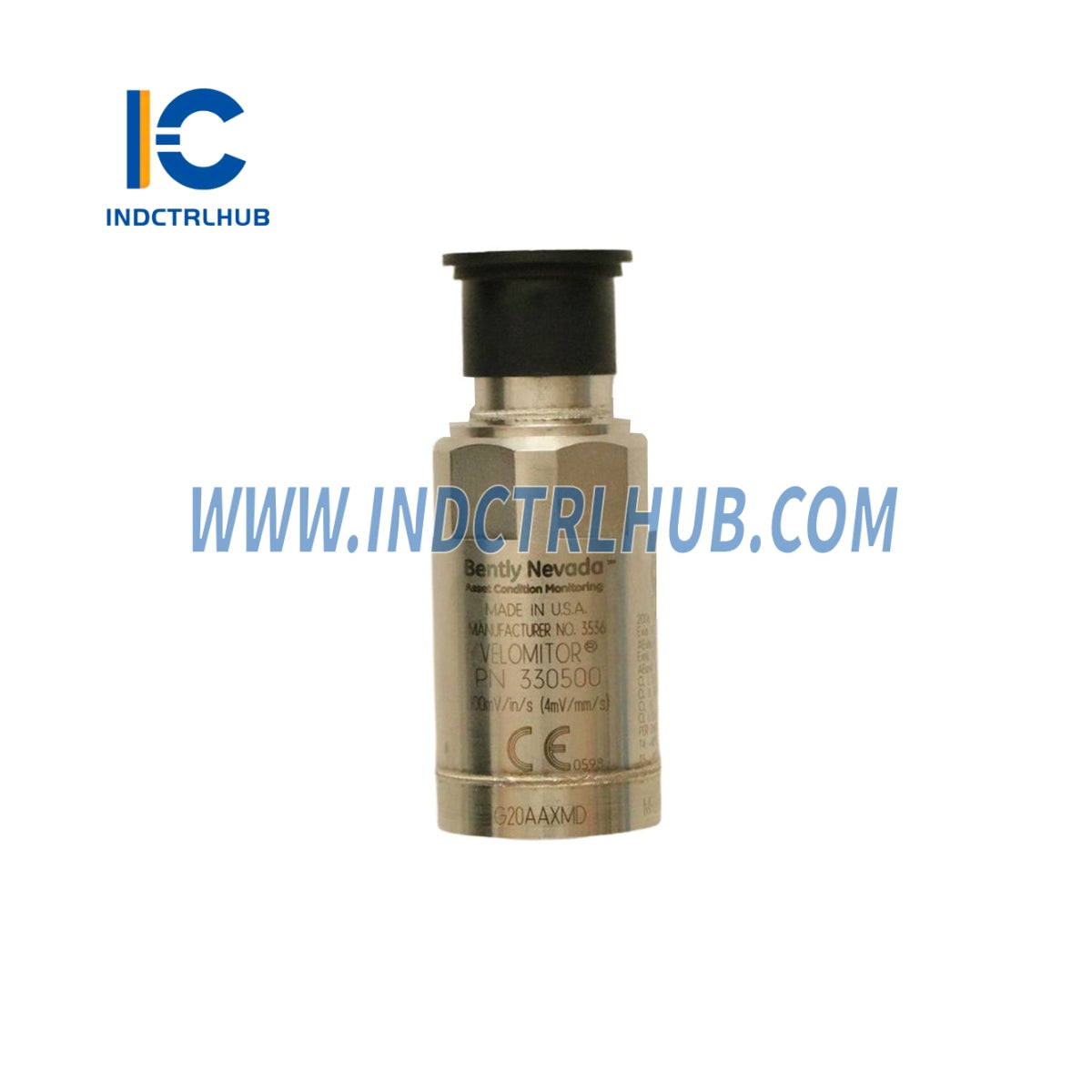

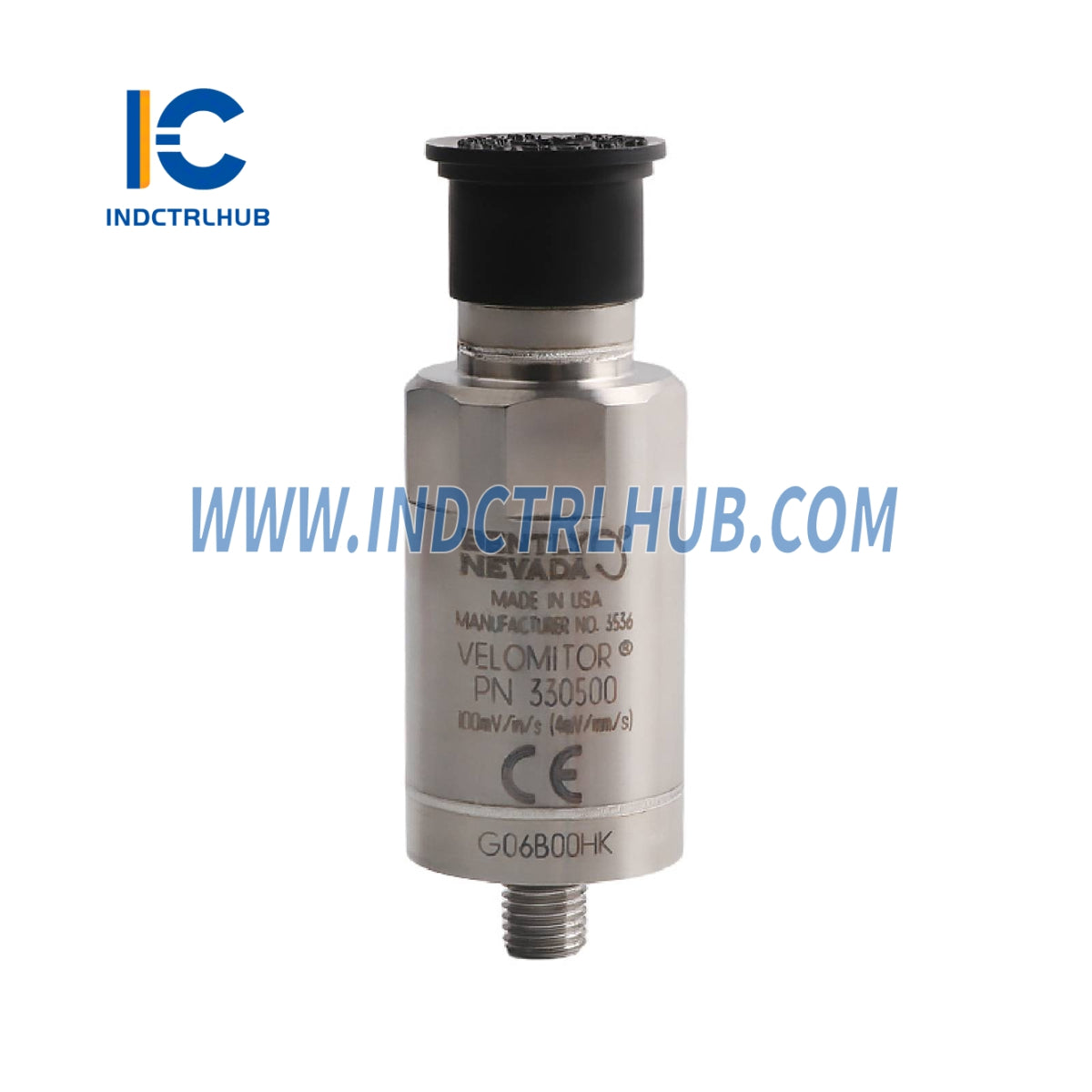

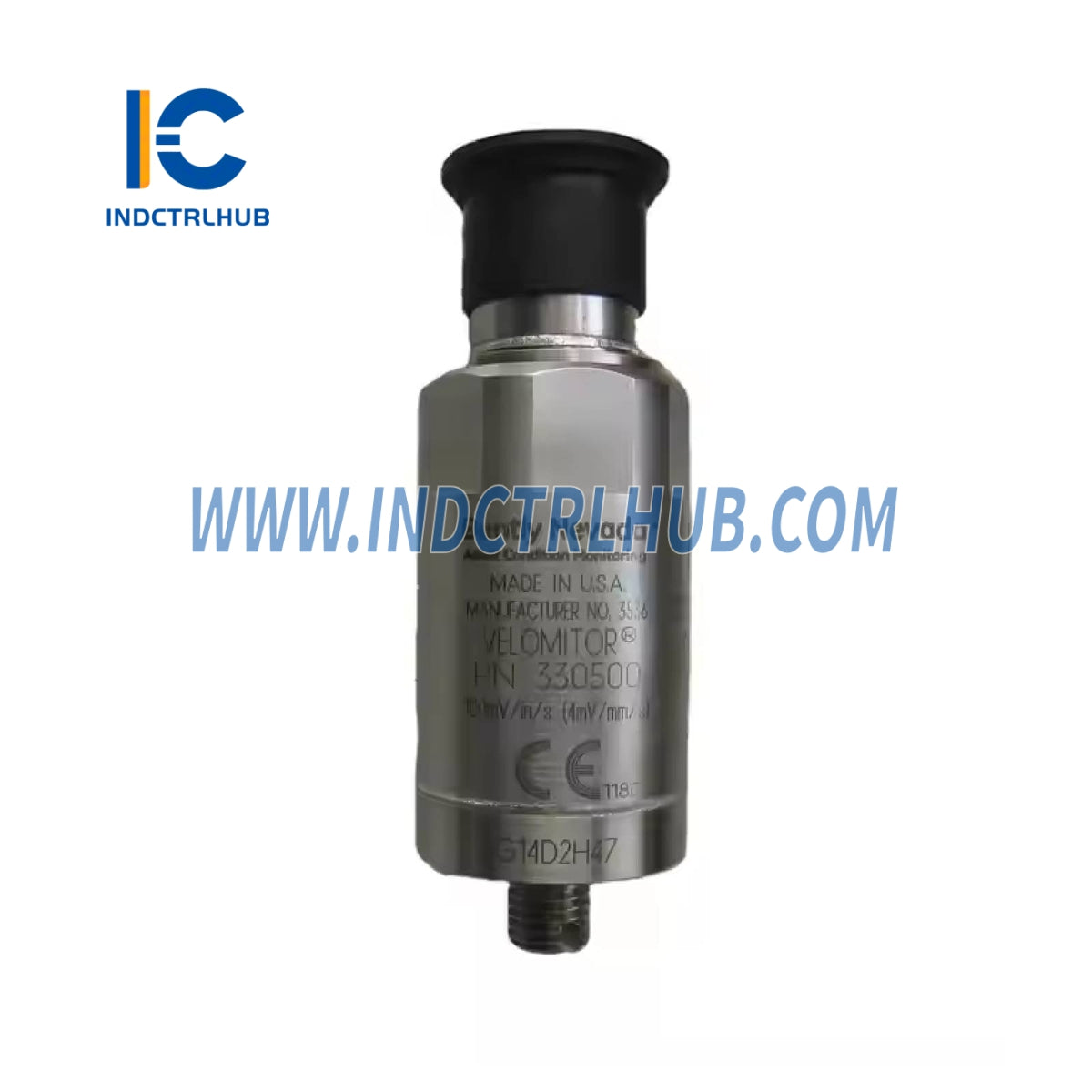

| Tip proizvoda | Velomitor Piezo-velocity senzor |
| Funkcija | Meri apsolutnu vibraciju ležajnog kućišta, kućišta ili konstrukcije |
| Povezani dokument | 141632 Rev. P (330500 Velomitor Piezo-velocity Sensor Datasheet) |
Funkcionalne specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Tip senzora | Piezoelektrični akcelerometar sa ugrađenom integrisanom elektronikom, dizajn čvrstog stanja |
| Osetljivost | 3.94 mV/mm/s (100 mV/in/s) ±5% na 100 Hz |
| Frekvencijski odziv | - 4.5 Hz do 5 kHz (270 do 300 kcpm) ±3.0 dB - 6.0 Hz do 2.5 kHz (360 do 150 kcpm) ±0.9 dB |
| Temperaturna osetljivost | -14% do +7.5% tipično preko radnog temperaturnog opsega |
| Opseg brzine | 1270 mm/s (50 in/s) vršna vrednost |
| Poprečna osetljivost | <5% osetljivosti |
| Linearnost amplitude | ±2% do 152 mm/s (6 in/s) vrh |
| Montirana rezonantna frekvencija | >12 kHz |
| Izlazni napon pomaka | -12 ±3.0 V DC preko temperature, referencirano na Pin A |
| Dinamična izlazna impedansa | <2400 Ω |
| Širokopojasni nivo šuma | 0.004 mm/s (160 μin/s) rms, nominalno (4.5 Hz do 5 kHz) |
| Uzemenjivanje | Kućište izolovano |
| Maksimalna dužina kabla | 305 m (1000 ft) sa kablom deo broj 02173006, bez degradacije signala |
| Polaritet | Pin A pozitivan u odnosu na Pin B kada se kućište senzora pomera ka konektoru |

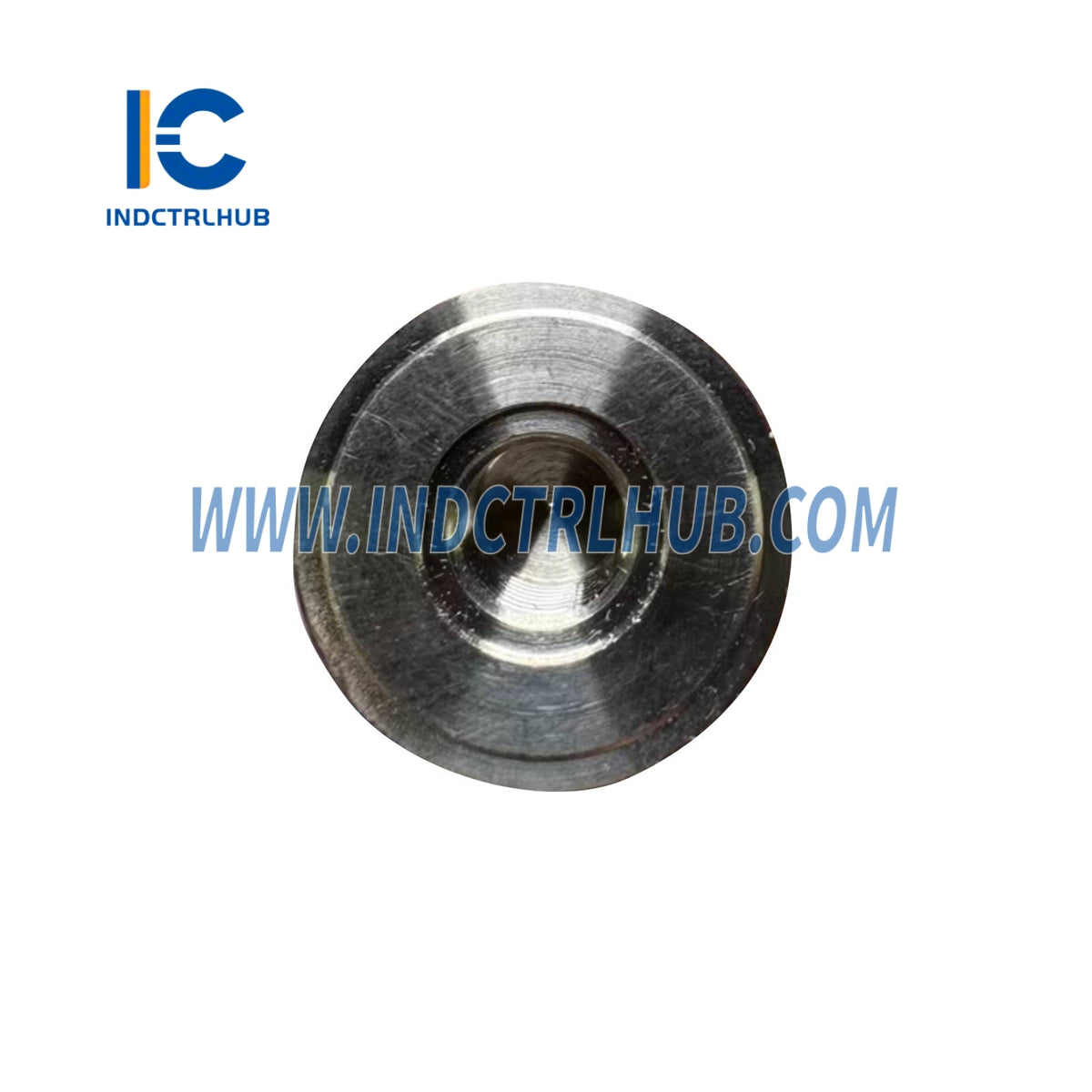

Fizičke specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Težina | 142 g (5.0 oz) tipično |
| Prečnik | 25,3 mm (0,995 in) |
| Visina | 63,2 mm (2,49 in) |
| Materijal kućišta | 316L нерђајући челик |
| Konektor | 2-pinski Mil-C-5015, hermetički zapečaćen, kućište od 316L nerđajućeg čelika |
| Navoj za montažu | M8 × 1 (opcija 02) |
| Moment zatezanja | 32–46 kg cm (24–40 in-lb) max |
| Proširenje otvora | Prečnik 12.7 mm (0.500 in), dubina 0.8 mm (0.030 in) |
| Dubina navoja | 3/8-24 UNF-2B, 6.4 mm (0.250 in) min, 14.0 mm (0.550 in) max dubina bušenja |
Specifikacije okoline
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | -55 do 121°C (-67 do 250°F) |
| Otpornost na udar | 5000 g vršna vrednost, maksimalno |
| Relativna vlažnost | Do 100% nepotopljeno; hermetički zatvoreno kućište |
| Osnovna osetljivost na deformaciju | 0.005 in/s/μ deformacija |
| Osetljivost na magnetno polje | <51 μin/s/gauss (50 gauss, 50–60 Hz) |

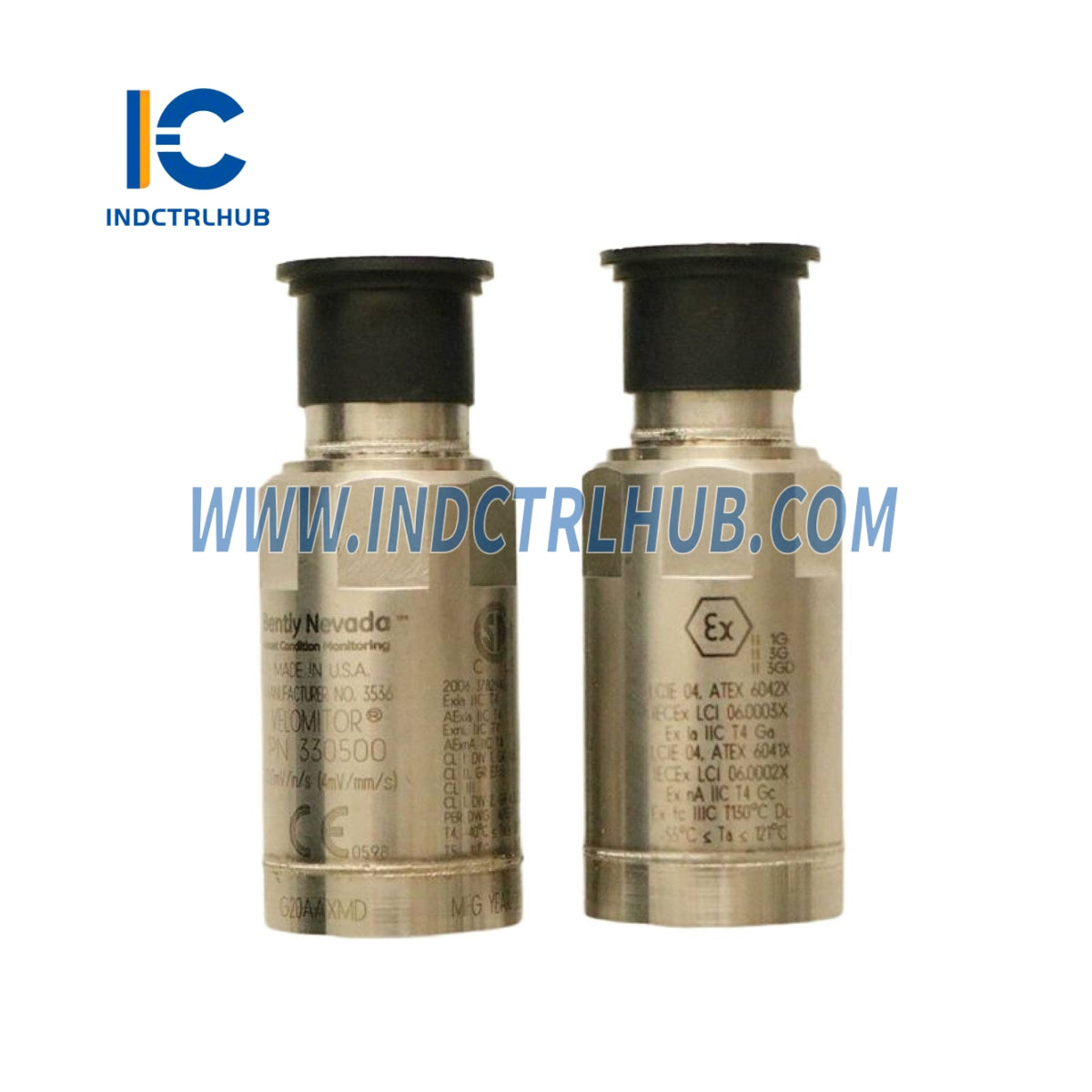

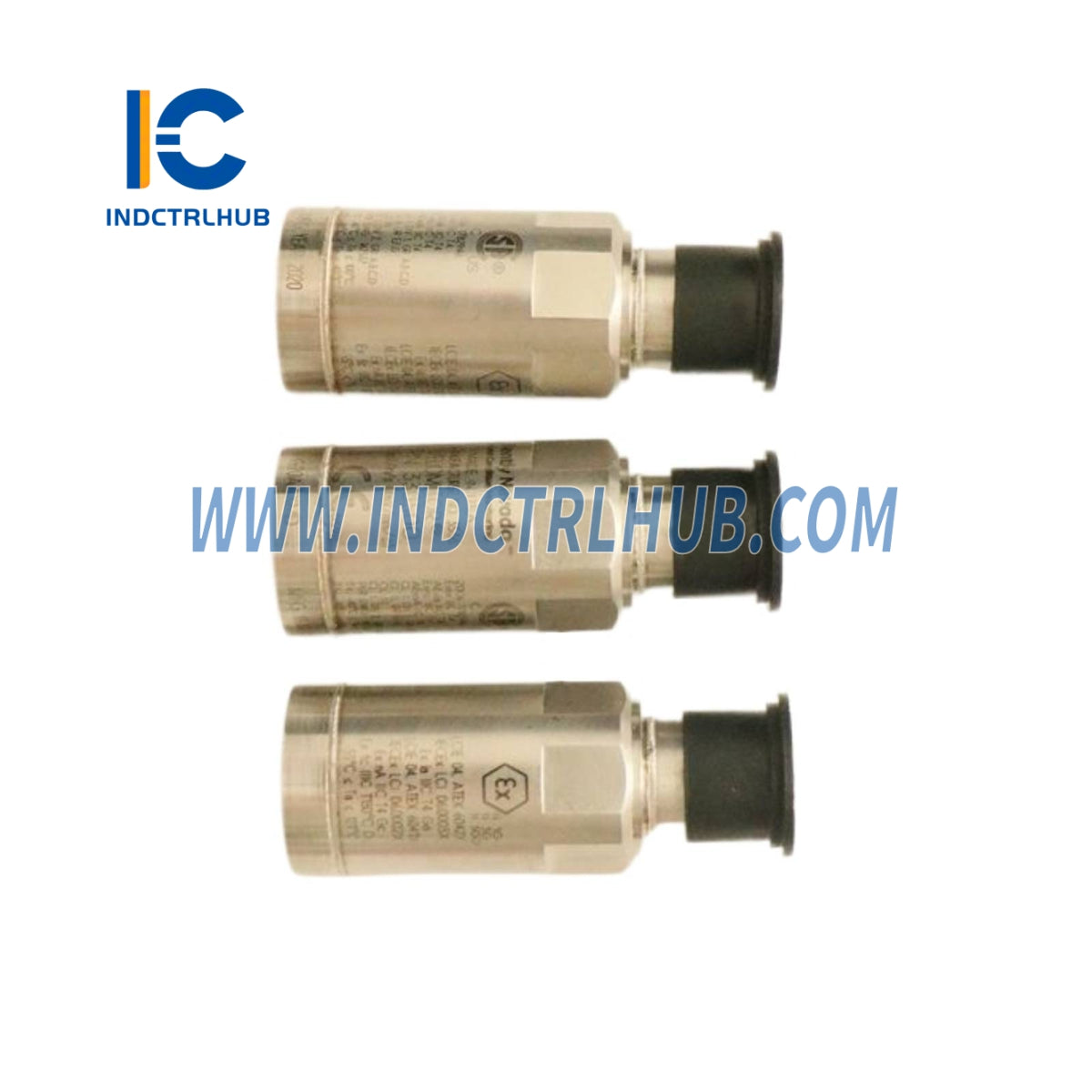

Odobrenja za opasna područja (ATEX, Opcija 02)
| Tip sertifikata | Detalji |
|---|---|
| Unutrašnje bezbedan (Zona 0/1) | - Ex ia IIC T4, T4 @ -40 do 100°C (-40 do 212°F) - Parametri: Ui = 28 V, Ii = 150 mA, Pi = 0.84 W, Ci = 10.8 nF, Li = 0 - Instalirati prema crtežu 167537 - Kablovi tipa A ili B prema EN 60079-25 moraju odgovarati parametrima entiteta |
| Nezapaljivo (Zona 2) | - Ex nL IIC T4, AEx nA IIC T4, T4 @ -40 do 100°C (-40 do 212°F) - Instalirati prema crtežu 167537 - Parametri napajanja ne smeju premašiti navedene vrednosti |
| Dodatna odobrenja | Pogledajte Vodič za brzi pregled odobrenja (108M1756) za detalje specifične za zemlju |
Usklađenost i sertifikati
| Tip sertifikata | Detalji |
|---|---|
| FCC | Usklađeno sa delom 15; nema štetnih smetnji, prihvata primljene smetnje |
| EMC | EMC Direktiva 2014/30/EU |
| RoHS | RoHS Direktiva 2011/65/EU |
| Pomorski | Ne odnosi se na 330500 (važi samo za 330400 i 330425) |
Informacije o naručivanju
| Polje | Detalji |
|---|---|
| Broj dela | 330500-02-02 (A: 02 - M8 × 1 navoj za montažu, B: 02 - ATEX odobrenje) |
| Kablovi za međuvezu | - Standardne dužine: 6 do 99 ft (1,8 do 30 m) - Prilagođene dužine: 2,0 do 99 ft (0,6 do 30 m) za 9571-NN, 84661-NN; 3,0 do 96 ft (0,9 do 29 m) za 89477-NN - Tipovi: 9571-NN (zaštićeni), 89477-NN (ojačani), 84661-NN (pod pravim uglom), 124235-NN (18 AWG) |
| Dodaci | - 100076: Korisnički priručnik - 02173006: Kabl u roli - 46000-01: Magnetna baza - 46122-01: Brza konekcija - 89410-01: M8 × 1 adapter za montažu - 101212-01: Komplet konektora - 123135-01: Modul napajanja |
| Opcije kućišta | - 21128-AA-BB: Kućište za pretvarač brzine - 107770-AA-BB: Kućište odobreno od strane CENELEC sa 330500, Zona I, Grupa IIC |
| Povezani dokumenti | - 141632 Rev. P: 330500 Velomitor Piezo-velocity Sensor - tehnički list - 108M1756: Vodič za brzi pregled odobrenja - 167537: Crtež instalacije za 330500 |
