Product Description
Opšte informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Bently Nevada (poslovanje Baker Hughes) |
|
Model/Broj dela |
330180-91-EN |
|
Serija |
3300 XL 8 mm sistem za detekciju blizine |
|
Opis |

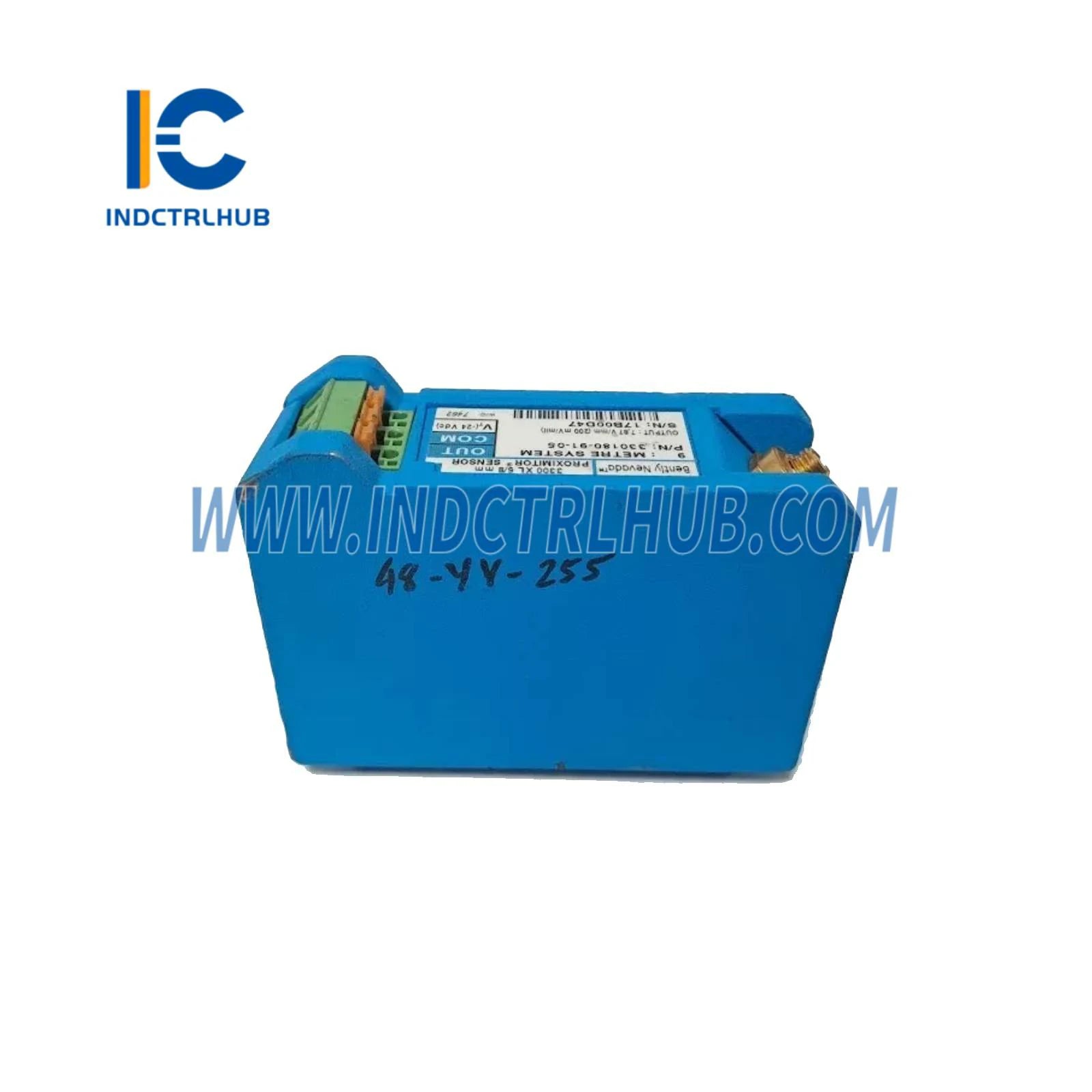

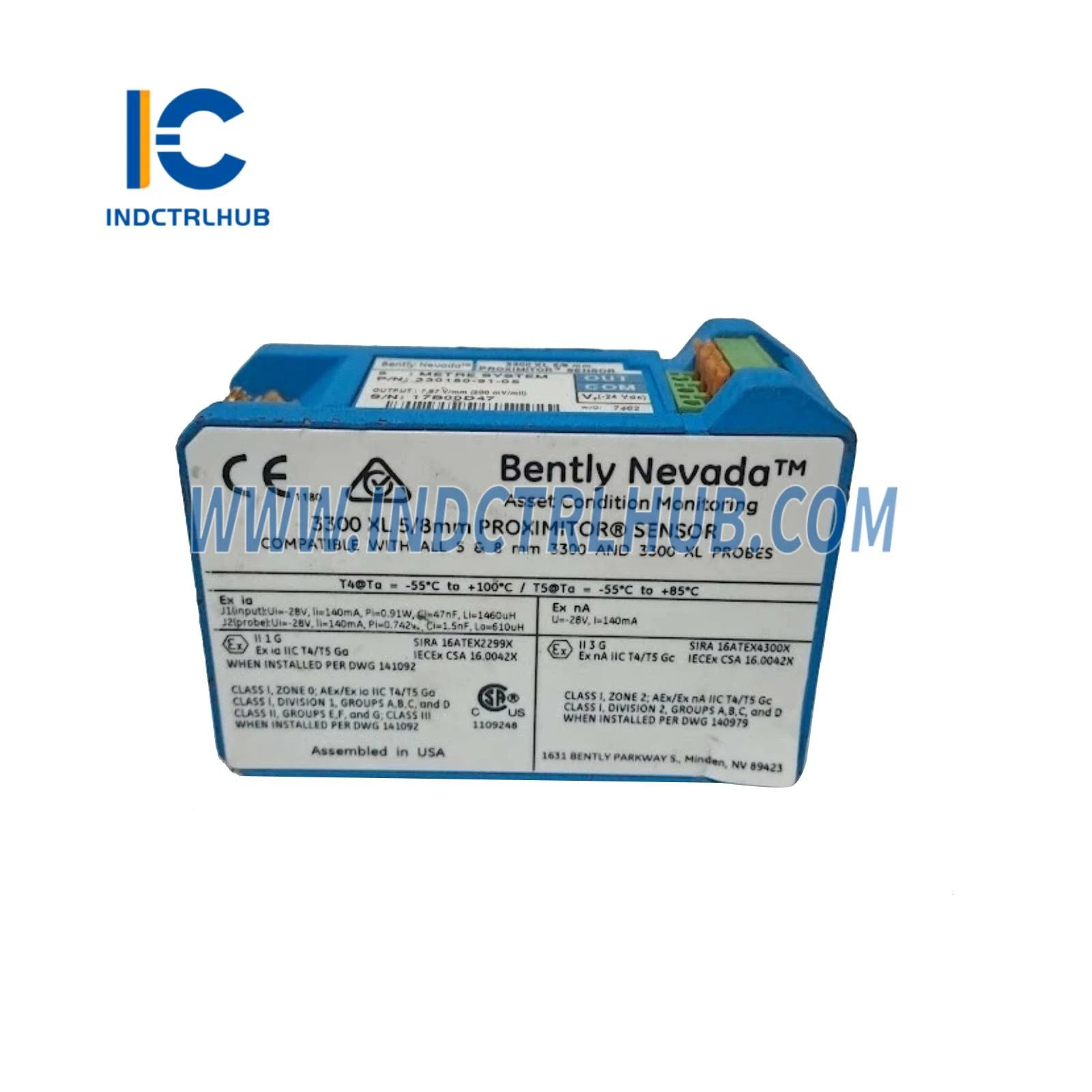

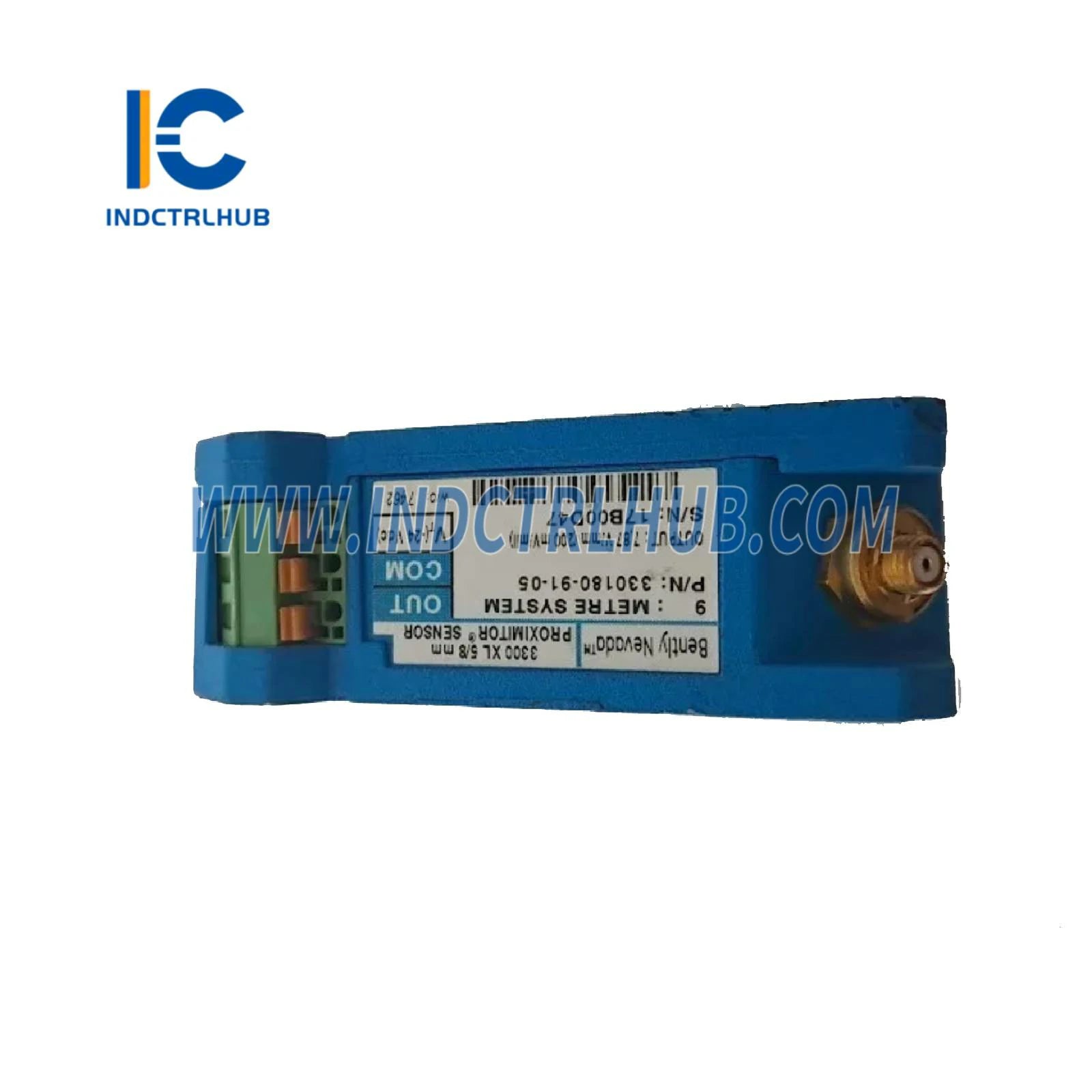

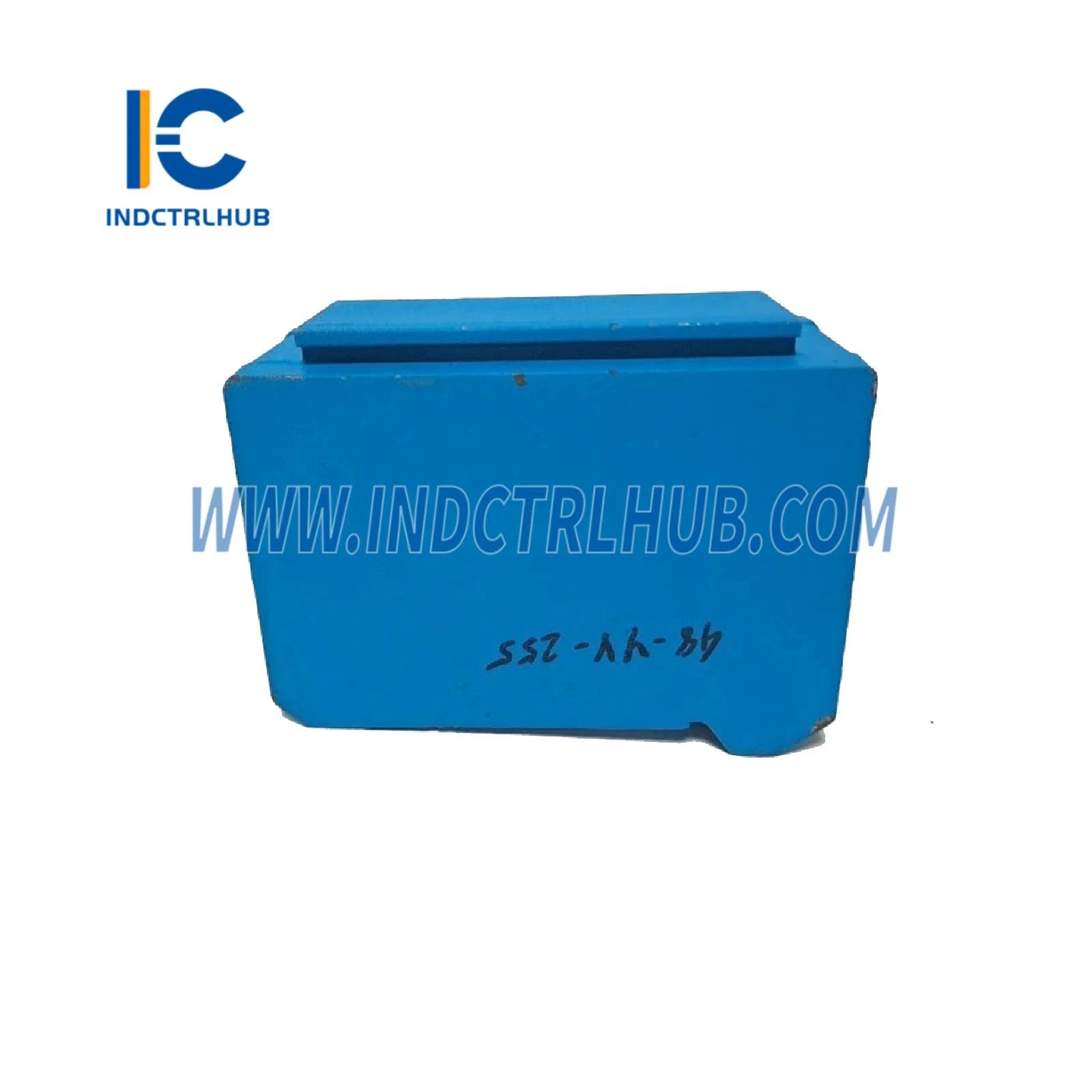

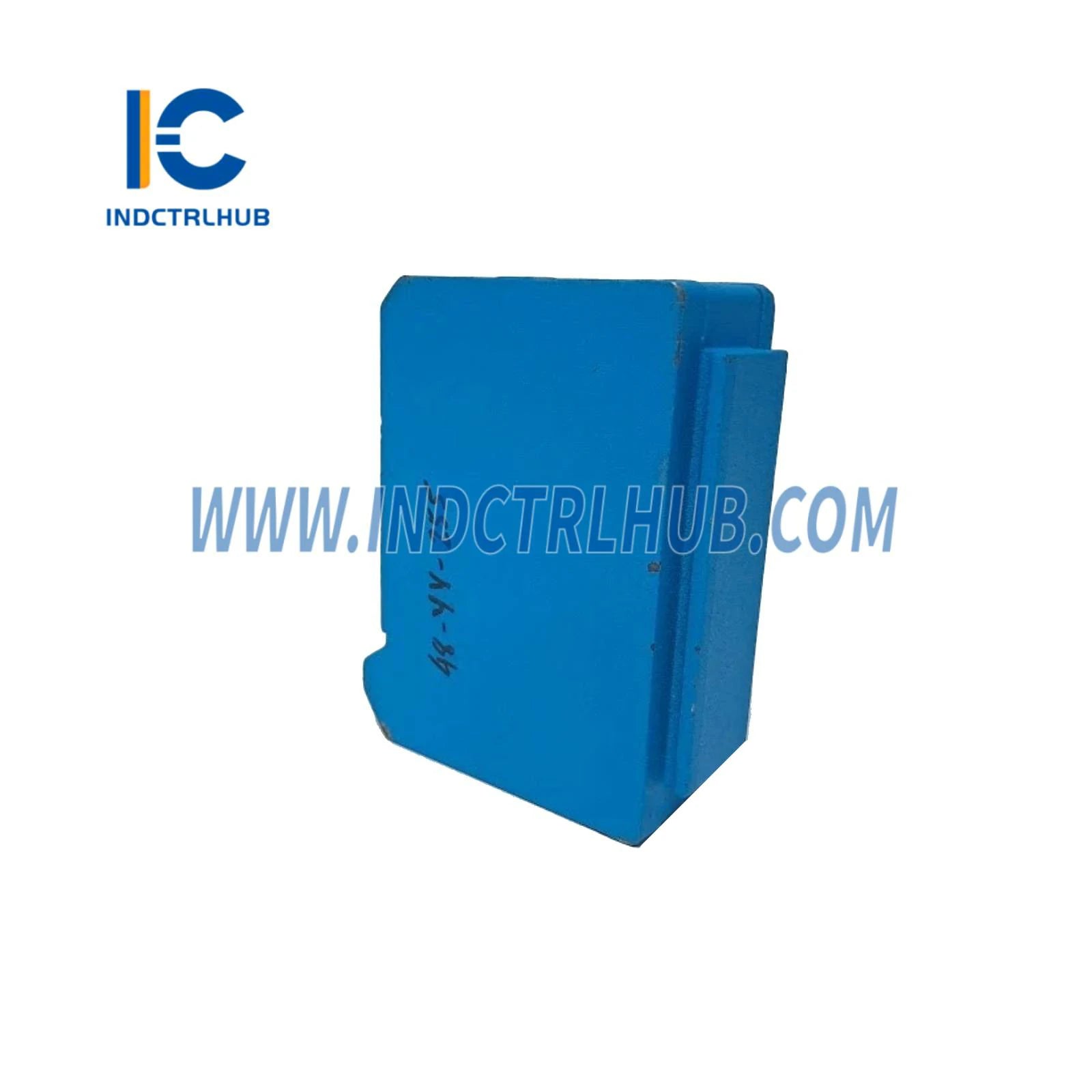

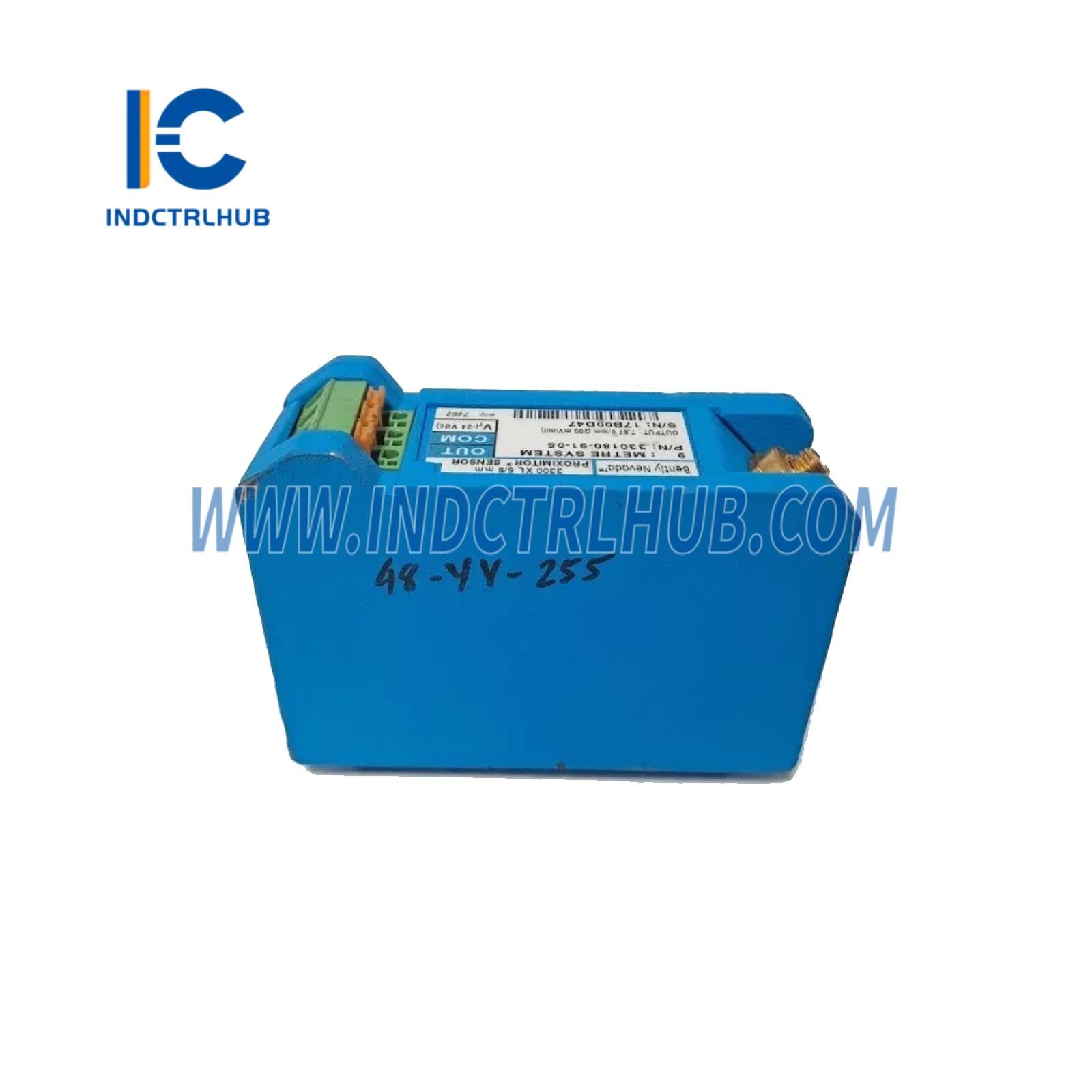

Proximitor senzor, 9,0 metara, DIN montaža, sa odobrenjima |
Tehničke specifikacije
|
Specifikacija |
Vrednost |
|---|---|
|
Dužina sistema |
9,0 metara (29,5 stopa) |
|
Montaža |
Montaža na DIN šinu |
|
Kompatibilnost |
Radi sa 3300 XL 8 mm senzorom i 3300 XL produžnim kablom |
|
Ulaz |
Prihvata jedan nekontaktni 3300 XL 8 mm proximity senzor i produžni kabl |
|
Izlazni otpor |
50 Ω |
|
Zahtevi za napajanje |
-17.5 Vdc do -26 Vdc (tipično -24 Vdc) |
|
Osetljivost napajanja |
< 2 mV promena izlaza po voltu promene ulaza |
|
Linearni opseg |
0,25 mm do 2,3 mm (10 do 90 mils) |
|
Preporučeni napon praznine |
-9 Vdc (približno 1,27 mm / 50 mils) |
|
Inkrementalni faktor skale (ISF) |
7,87 V/mm (200 mV/mil) ±6,5% (uključujući grešku zamenjivosti) |
|
Odstupanje od najbolje prilagođene linije |
< ±0,038 mm (±1,5 mils) |
|
Frekvencijski odziv |
0 do 10 kHz (+0, -3 dB) sa do 305 m (1000 ft) poljskog ožičenja |
|
Minimalna veličina cilja |
Prečnik 15,2 mm (0,6 inča) |
|
Minimalni prečnik vratila |
50,8 mm (2 inča); preporučeno ≥76,2 mm (3 inča) |
|
Radni temperaturni opseg |
-52°C do +100°C (-62°F do +212°F) |
|
Opseg temperature skladištenja |
-52°C do +105°C (-62°F do +221°F) |
|
Vlažnost |
≤ 3% promena faktora skale pri 93% vlažnosti (IEC 68-2-3) |
|
Ukupna težina sistema |
0,7 kg (1,5 lb) |
|
Materijal Proximitor senzora |
A308 aluminijum |
|
Tip konektora |
ClickLoc pozlaćena mesingana ili bakarna legura berilijuma, instalacija pritezanjem prstom |
Usklađenost i sertifikati
|
Sertifikacija |
Detalji |
|---|---|
|
ЕМЦ |
EN 61000-6-2 / EN 61000-6-4; EMC Direktiva 2014/30/EU |
|
FCC |
U skladu sa Part 15 |
|
RoHS |
RoHS Direktiva 2011/65/EU |
|
Pomorski |
U skladu sa ABS, DNV klasifikacijama |
|
Funkcionalna bezbednost |
SIL 2 (HFT = 0), SIL 3 (HFT = 1) |
|
Odobrenja za opasna područja |
CSA, ATEX, IECEx; opcije Zona 0/1 i Zona 2 uključene (opcija 05) |
