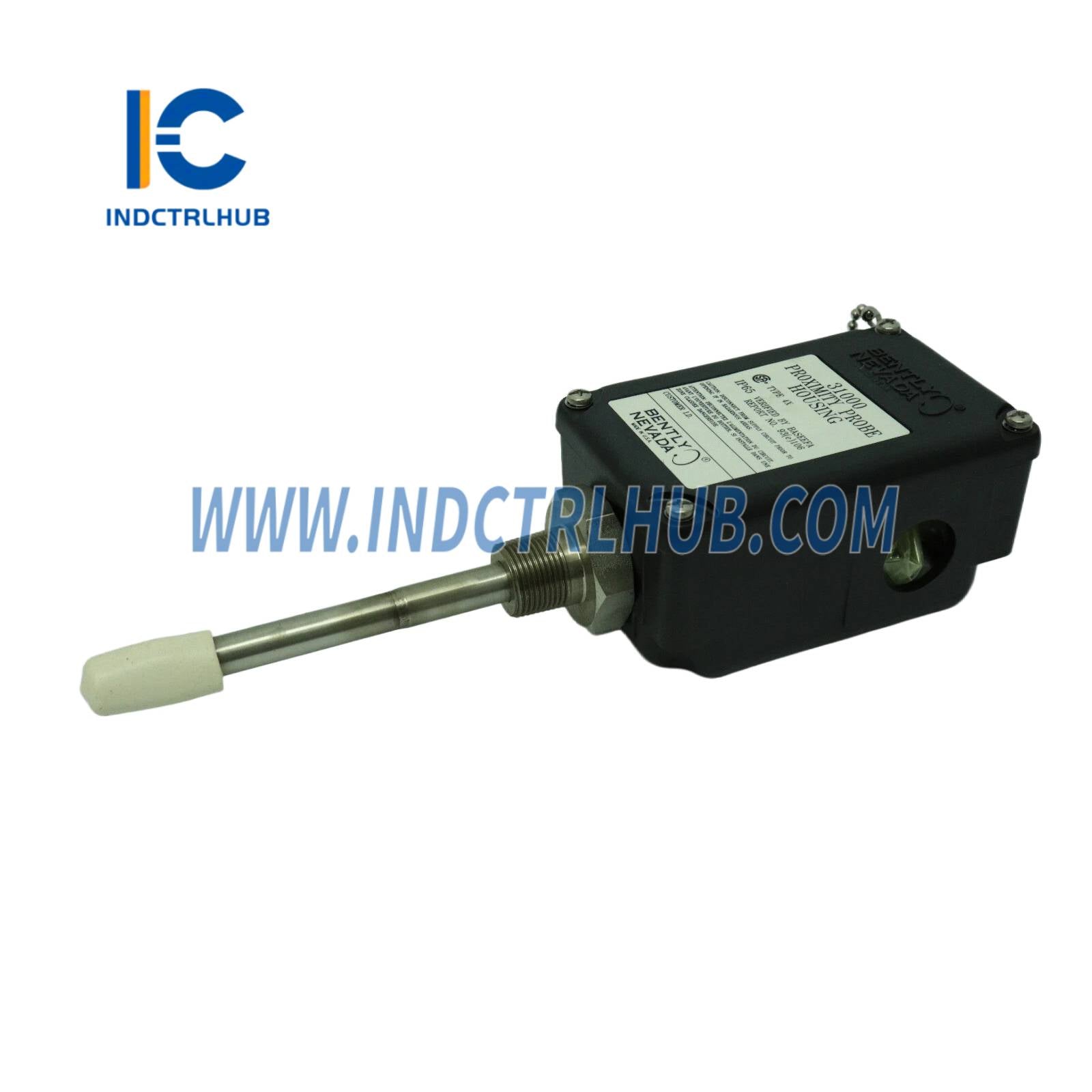

Product Description
Pregled proizvoda
| Polje | Detalji |
|---|---|
| Proizvođač | Bently Nevada, poslovanje kompanije Baker Hughes |
| Broj dela | 31000-28-05-35-005-00-02 |
| Tip proizvoda | Скуп кућишта сензора близине |
| Funkcija | Спољашње монтирање сензора близине за мерења радијалне вибрације/Keyphasor |
| Povezani dokument | 141610 Rev. N (31000 и 32000 скуп кућишта сензора близине - технички лист) |
| Kompatibilnost | Podržava 3300 XL 8mm, 3300 XL 11mm, 3300 NSv sonde |
Opcije konfiguracije
| Opcija | Izbor |
|---|---|
| Sonda sa konektorom (A) | 28: 3300 XL 8mm сензор, више одобрења |
| Dužina kabla sonde (B) | 05: 0.5 м (20 инча) |
| Odstojni adapter (C) | 35: 3.5 инча (89 мм) |
| Prodor sonde (D) | 005: 0.5 инча (13 мм) |
| Priključci (E) | 00: Без фитинга; два чепа и две подлошке |
| Navoj za montažu (F) | 02: 3/4-14 NPT (потребно за адаптер за одстојање) |
Specifikacije okoline
| Parametar | Specifikacija |
|---|---|
| Radna temperatura (3300 XL 8mm) | -51°C do +177°C (-60°F do +351°F) |
| Temperatura skladištenja (3300 XL 8mm) | -51°C do +177°C (-60°F do +351°F) |
| Излагање топлој води/пари | До 1 недеље на 95°C (203°F); продужена изложеност може смањити чврстоћу кућишта |
| Pritisak sonde | Заптије разлику притиска са Витон (сензор) и Неопрен (навлака) О-прстеновима; није дизајнирано за висок унутрашњи/спољашњи притисак |
| Ocena kućišta | NEMA 4X, IP66; сертификовано од стране CSA и CENELEC EN50014 за електростатичко пражњење |
Mehaničke specifikacije
| Parametar | Specifikacija |
|---|---|
| Materijal kućišta | Полифенилен сулфид (PPS) ојачан стакленим влакнима са проводним влакнима |
| Навлака/ланац за причвршћивање | AISI 304 нерђајући челик |
| Spoljašnji omotač/šrafovi | AISI 303 nerđajući čelik |
| Materijal O-prstena | Neopren |
| Preporučeni moment zatezanja (matica za zadržavanje) | 29,4 N·m (260 in-lb) |
| Čvrstoća kućišta | Podržava 912 N (205 lb) na 38 mm (1,5 inča) od nepodržanog kraja |
| Otpornost kućišta na udar | Izdržava 4 J (3,0 ft-lb) na -39°C/115°C; 7 J (5,2 ft-lb) na sobnoj temperaturi |
| Težina | 1,2 kg (2,6 lb) tipično |
| Podrška navlake | Nije potrebno (C+D = 102 mm ≤ 305 mm) |
Usklađenost i sertifikati
| Tip sertifikata | Detalji |
|---|---|
| RoHS | U skladu sa RoHS Direktivom 2011/65/EU |
| Odobrenja za opasna područja | Inherently safe sa odobrenim transduktor sistemom i I.S. barijerama; nije eksplozivno otporan (koristiti CA21000/CA24701 za eksplozivno otporan) |
| API usklađenost | Potpuno usklađeno sa API 670 standardom za kućišta proximity sondi montiranih spolja |
Informacije o narudžbini
| Polje | Detalji |
|---|---|
| Broj dela | 31000-28-05-35-005-00-02 (3300 XL 8mm sonda sa odobrenjima, kabl 0,5 m, odstojnik 3,5 inča, penetracija 0,5 inča, bez fitinga, navoj 3/4-14 NPT) |
| Dodaci | - 37948-01: Podrška sonde/uljna zaptivka (za navlake >305 mm) - 108883-114: Omotač sonde (89 + 13 + 25 = 127 mm) - 109319-035: Adapter za odstojnik (3,5 inča) - 104968-01: Engleski čep - 104288-01: Engleski zatvarač |
| Rezervna sonda | 330105-02-12-05-DD-05 (3300 XL 8mm sonda za obrnuti montažu, 3/8-24 UNF, višestruke odobrenja) |
| Povezani dokumenti | - 141078: Korisnički vodič za sistem proximity transduktora 3300 XL 8mm & 3300 5mm - 108M1756: Vodič za brzi pregled odobrenja - 124200: Uputstvo za korisnike za 31000 i 32000 |
