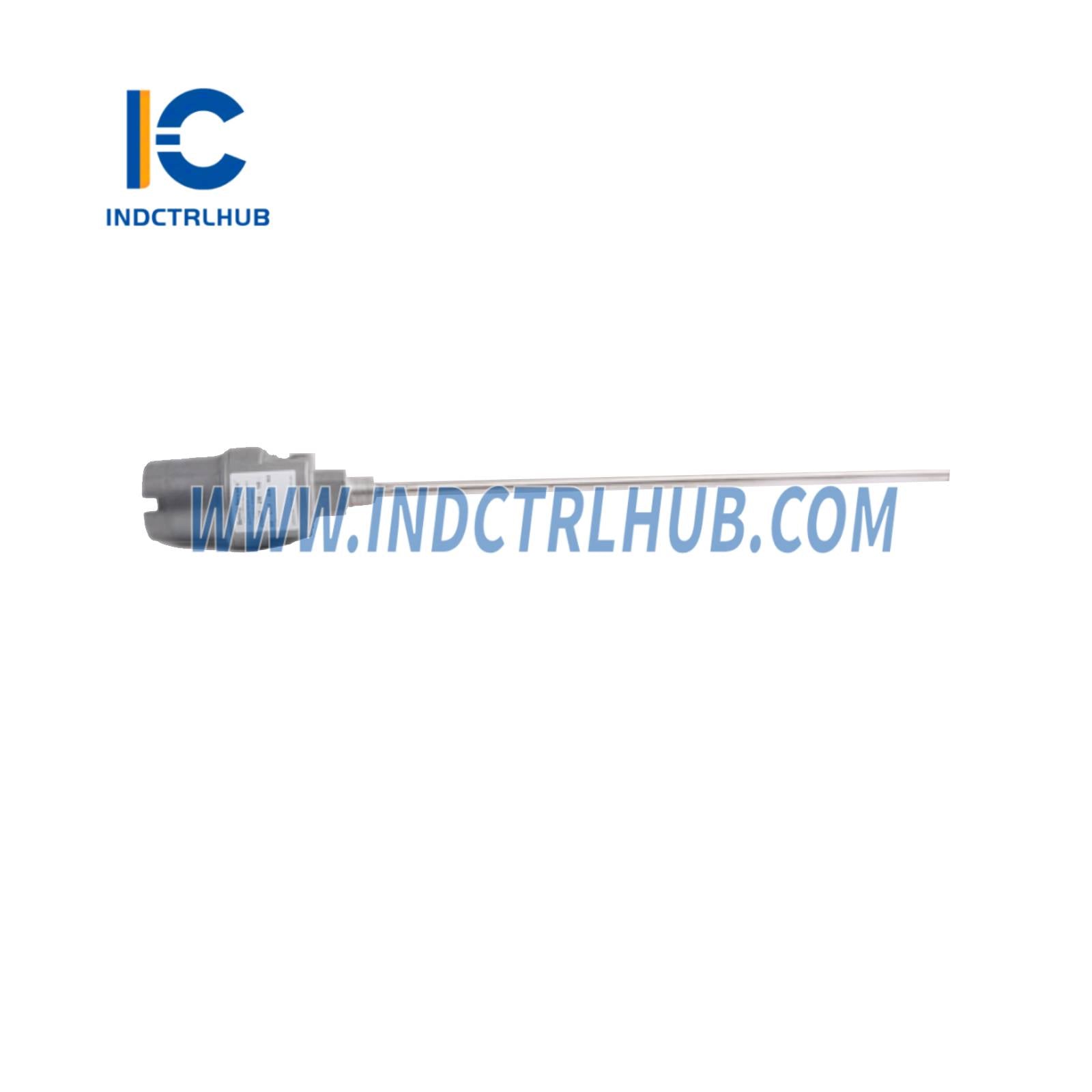

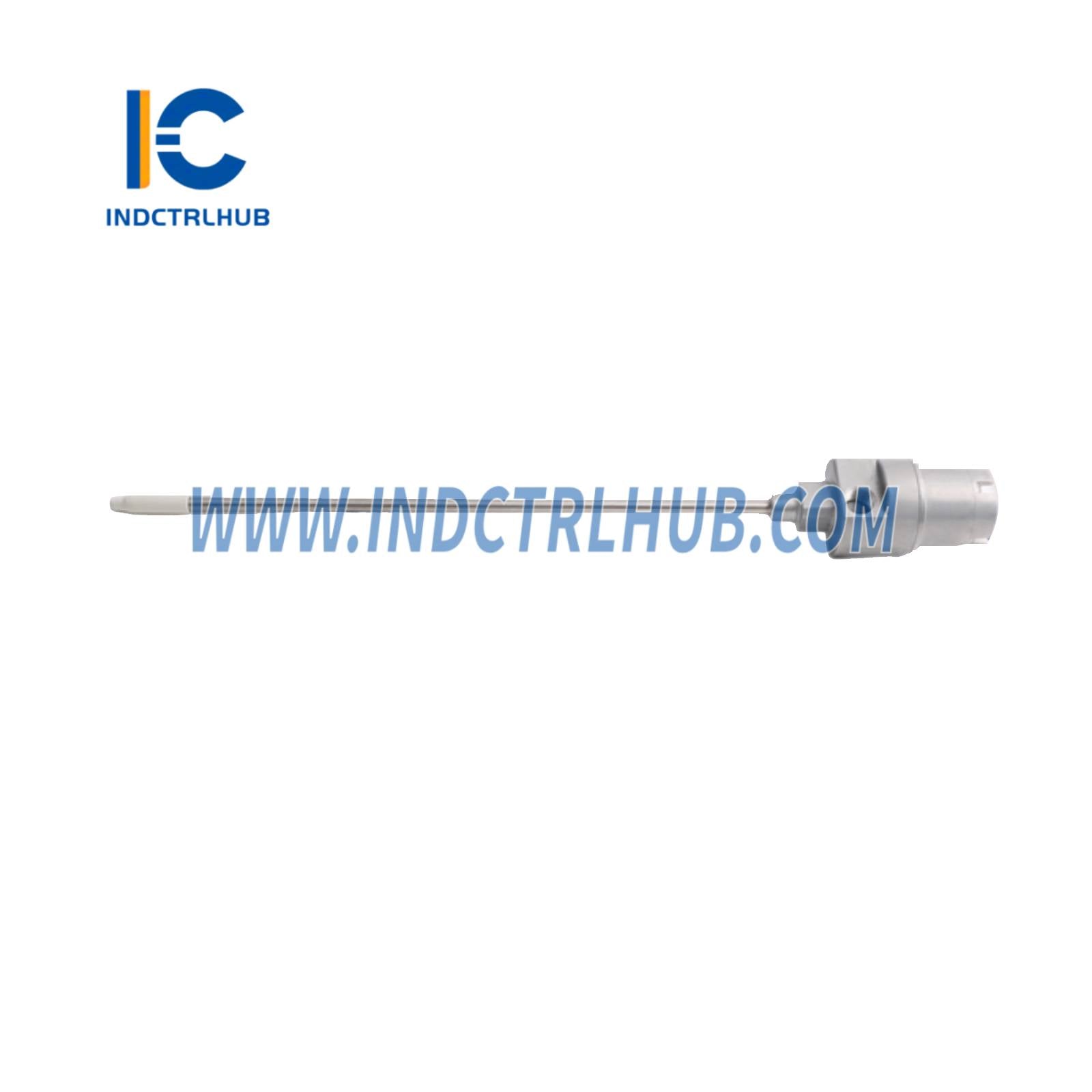

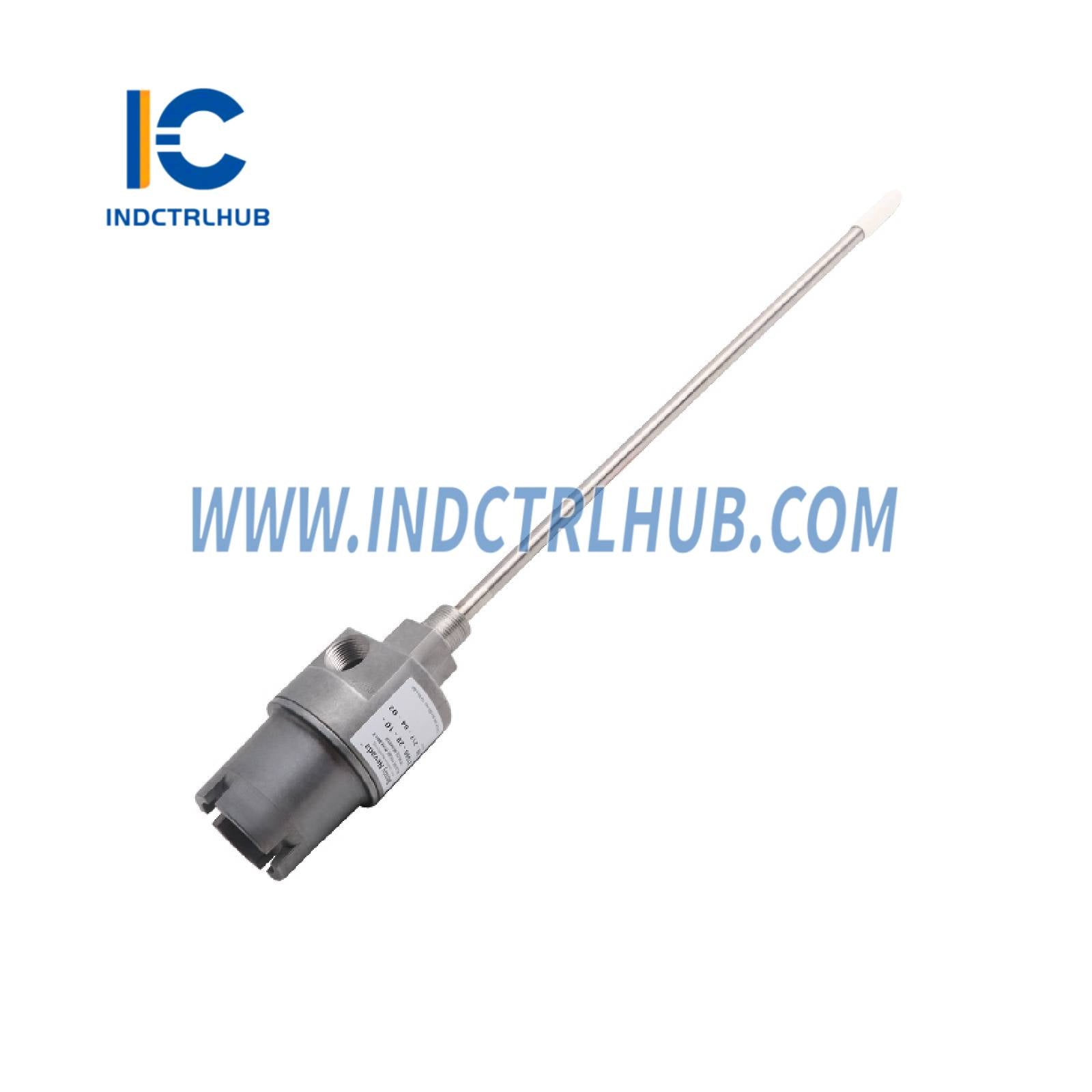

Bently Nevada 21000-28-05-15-022-01-03 Aluminijumski sklop kućišta senzora za blizinu
Bently Nevada 21000-28-05-15-022-01-03 Aluminijumski sklop kućišta senzora za blizinu
Manufacturer: Bently Nevada
Product No.: 21000-28-05-15-022-01-03
Condition:1000 na skladištu
Product Type: Aluminijumski kućište proximity sonde
Product Origin: USA
Payment: T/T, Western Union
Weight: 1100g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povraćaj u roku od 30 dana
- Brza dostava
Pregled proizvoda
| Polje | Detalji |
|---|---|
| Proizvođač | Bently Nevada, poslovanje kompanije Baker Hughes |
| Broj dela | 21000-28-05-15-022-01-03 |
| Tip proizvoda | Kućište aluminijumskog proximity senzora |
| Funkcija | Spoljašnja montaža proximity senzora za praćenje stanja mašina |
| Povezani dokument | 141600 Rev. AA (21000, 24701 i 164818 tehnički listovi kućišta proximity senzora) |
| Kompatibilnost | Podržava 3300 XL 8mm, 3300 XL 11mm, 3300 NSv sonde |
Opcije konfiguracije
| Opcija | Izbor |
|---|---|
| Sonda sa konektorom (A) | 28: 3300 XL 8mm sonda, izbor odobrenja za opasne zone |
| Dužina kabla sonde (B) | 05: 0,5 m (20 inča) |
| Adapter za odstojanje (C) | 15: 1,5 inča (38 mm) |
| Prodor sonde (D) | 022: 2,2 inča (56 mm) |
| Priključci (E) | 01: Jedan eksplozivno otporan priključak 3/4-14 NPT, jedan čep 3/4-14 NPT |
| Navoj za montažu (F) | 03: 1-11 1/2 NPT (5_7 punih navoja za povećanu čvrstoću) |
Specifikacije okoline
| Parametar | Specifikacija |
|---|---|
| Radna temperatura (3300 XL 8mm) | -51°C do +177°C (-60°F do +351°F) |
| Temperatura skladištenja (3300 XL 8mm) | -51°C do +177°C (-60°F do +351°F) |
| Upozorenje | Izlaganje ispod -34°C (-30°F) može prouzrokovati prevremeni kvar pritisnog zaptivača |
Mehaničke specifikacije
| Parametar | Specifikacija |
|---|---|
| Materijal | Aluminijumsko telo, rukavac od nerđajućeg čelika 304 |
| Masa (težina) | 1,1 kg (2,4 lb) tipično, bez priključaka |
| Dimenzije | - A: 83,3 mm (3,28 inča) - B: 161,6 mm (6,36 inča) - C+D: 94 mm (3,7 inča) - E: 26,7 mm (1,05 inča) |
| Podrška rukavca | Nije potrebna (C+D _ 300 mm) |
Usklađenost i sertifikati
| Tip sertifikata | Detalji |
|---|---|
| RoHS | U skladu sa RoHS Direktivom 2011/65/EU |
| Odobrenja za opasne zone | Nije eksplozivno otporno (verzija bez CA, E:01); CA21000 je potreban za CSA eksplozivno otporno ocenjivanje; sonda ima izbor odobrenja |
| Ocena kućišta | CSA Tip 4 (samo CA21000 sa E:00, E:01, E:02 ili E:04) |
| Usklađenost sa API | Potpuno usklađeno sa API 670 standardom za spolja montirana kućišta proximity senzora |
Informacije o naručivanju
| Polje | Detalji |
|---|---|
| Broj dela | 21000-28-05-15-022-01-03 (3300 XL 8mm sonda sa odobrenjima, kabl 0,5 m, odstojnik 1,5 inča, prodor 2,2 inča, jedan priključak/čep 3/4-14 NPT, navoj 1-11 1/2 NPT) |
| Dodatna oprema | - 37948-01: Podrška sonde/uljni zaptivač (za rukavce >305 mm) - 44382-AAA: Pojedinačni rukavac sonde - 21003-015: Pojedinačni adapter za odstojanje (1,5 inča) |
| Rezervna sonda | 330105-02-12-CC-DD-05 (3300 XL 8mm sonda za obrnutu montažu, navoj 3/8-24 UNF, višestruka odobrenja) |
| Povezani dokumenti | - 141078: Korisnički vodič za proximity transduktor sistem 3300 XL 8mm i 3300 5mm - 108M1756: Brzi vodič za odobrenja |
_
