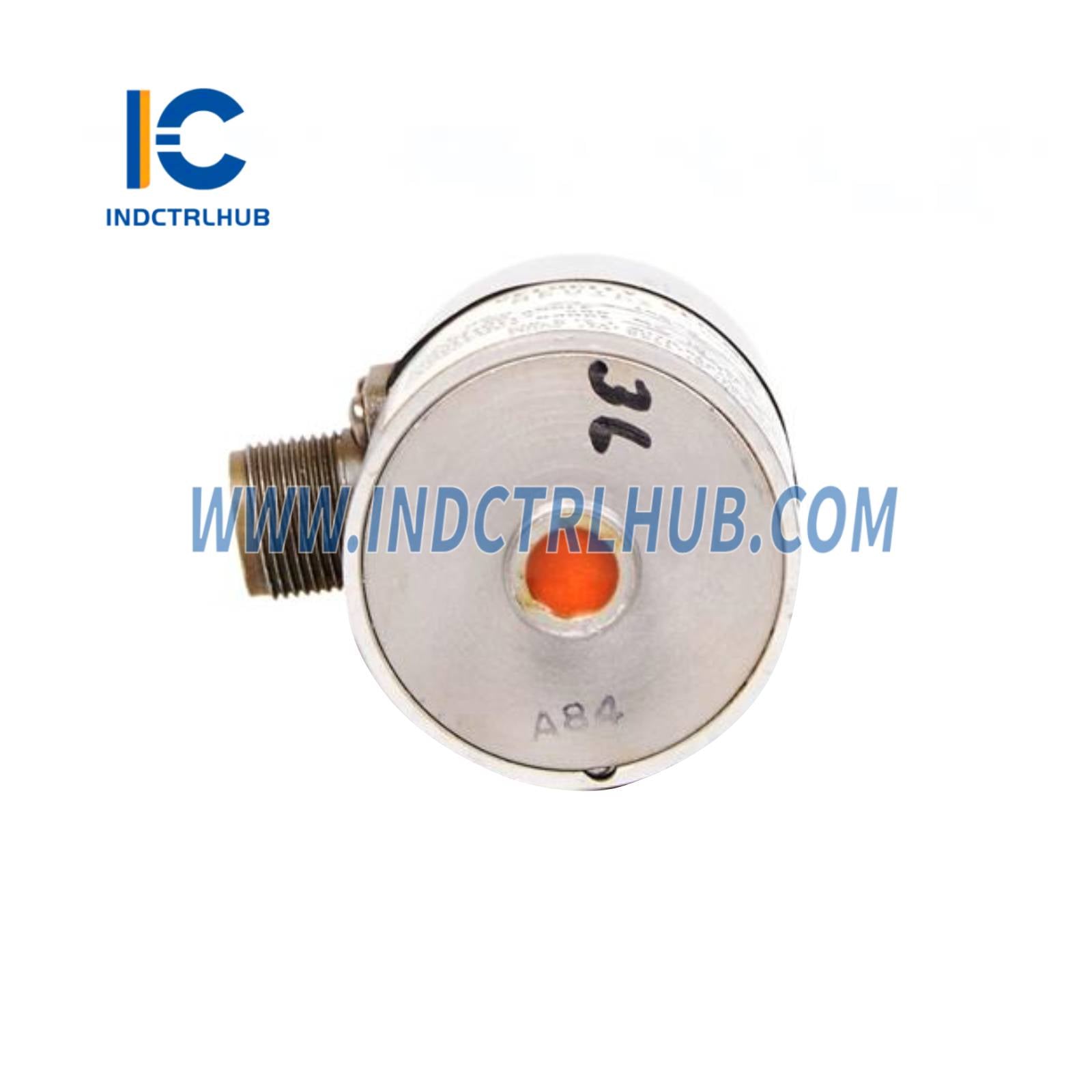

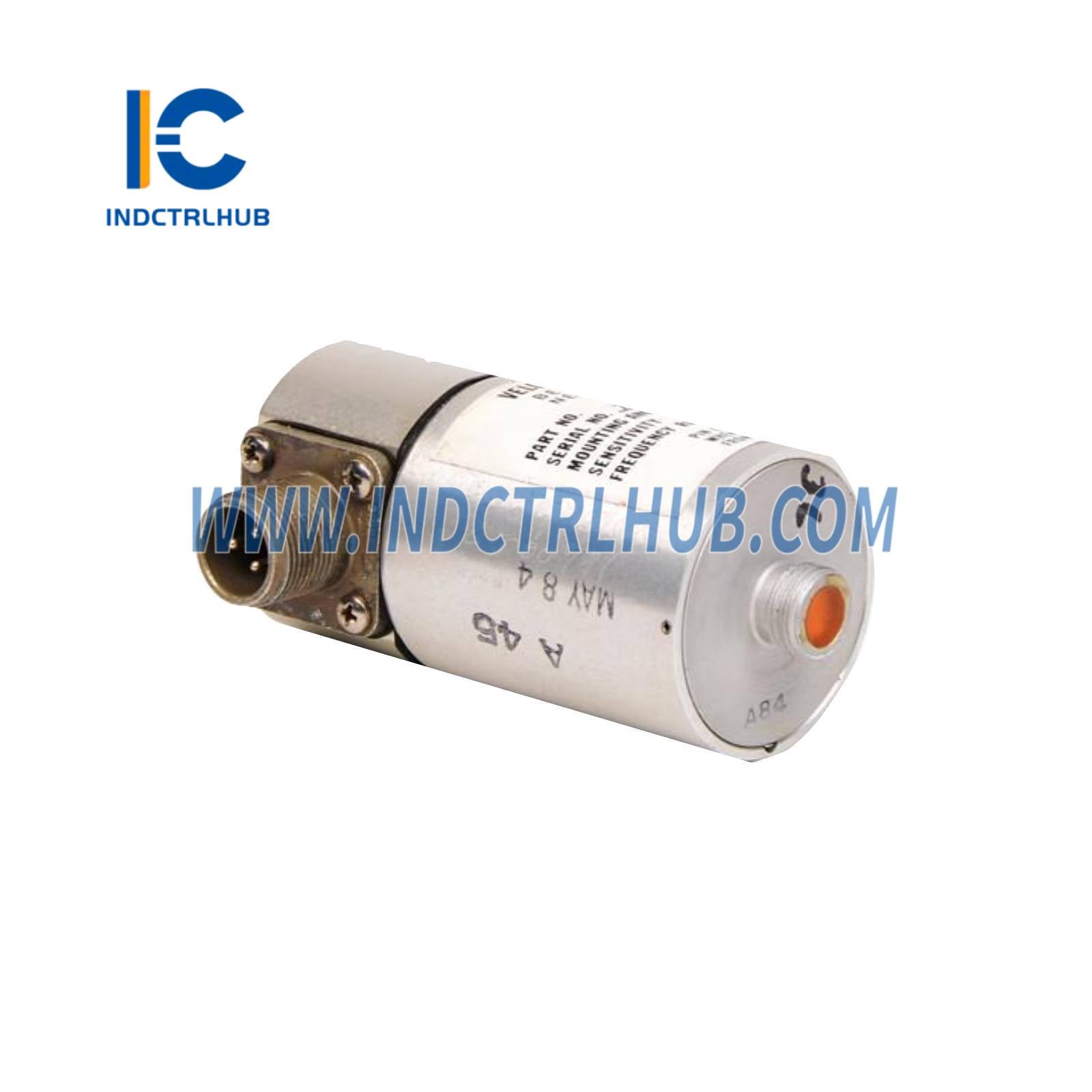

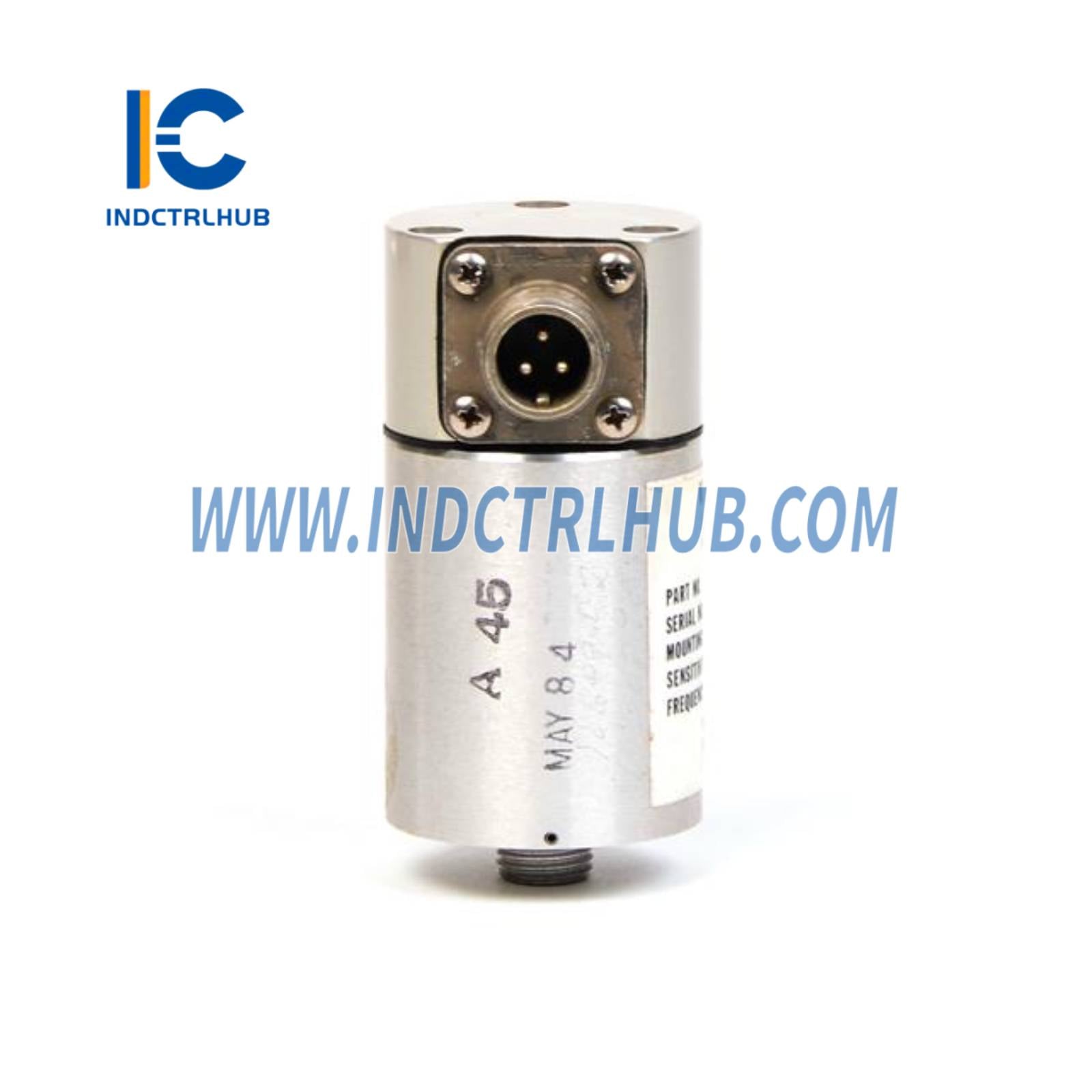

Bently Nevada 16699-11-05-02 kabl za proximity sondu
Bently Nevada 16699-11-05-02 kabl za proximity sondu
Manufacturer: Bently Nevada
Product No.: 16699-11-05-02
Condition:1000 na skladištu
Product Type: Proksimitetski Senzori
Product Origin: 0016699110502
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povraćaj u roku od 30 dana
- Brza dostava
Bently Nevada 16699-11-05-02 Skup kablova za proximity sondu
The Bently Nevada 16699-11-05-02 je precizno izrađen skup kablova za proximity sondu namenjen za praćenje vibracija i položaja u rotirajućim mašinama. Ovaj visokokvalitetni kabl obezbeđuje pouzdan prenos signala sa eddy current sondi do proximitor senzora, održavajući tačnost merenja koja je ključna za prediktivno održavanje i sisteme zaštite mašina.
Ključne karakteristike
- ✅ Fabricki kalibrisani sistem – Sonda i kabl usklađeni za optimalne performanse
- ✅ Dizajn sa niskim šumom – Štiti od EMI/RFI smetnji
- ✅ Otpornost na visoke temperature – Pouzdan rad od -40°C do +177°C
- ✅ Izdržljiva konstrukcija – Teflonska izolacija i kućište od nerđajućeg čelika
- ✅ Usklađeno sa API 670 – Zadovoljava industrijske standarde za zaštitu mašina
Tehničke specifikacije
| Broj dela | 16699-11-05-02 |
| Tip proizvoda | Skup kablova za proximity sondu |
| Prečnik sonde | 11mm (0,433 inča) |
| Dužina kabla | 5 metara (16,4 stope) |
| Veličina navoja | M12 × 1.5 (metrički) |
| Frekventni odziv | DC do 10 kHz (-3dB) |
| Osetljivost | 7,87 V/mm (200 mV/mil) nominalno |
| Radna temperatura | -40°C do +177°C (-40°F do +350°F) |
| Tip kabla | Niskošumni koaksijalni, izolovan teflonom |
| Materijal kućišta | Nerđajući čelik (otporan na koroziju) |
| Sertifikati | API 670, ISO 7919, CE |
| Težina | Približno 300g (sa kablom) |
Kompletan sistem za nadzor
Potrebne komponente
Kompletan sistem za merenje blizine zahteva:
- Proximity sonda: 16699-11-05-02 (ovaj proizvod) – Senzor sa integrisanim kablom
- Proximitor: signalni kondicioner serije 3300 XL – Pretvara signal sonde u upotrebljiv izlaz
- Produžni kabl: Opcionalno, ako je potrebna dodatna dužina preko 5 metara
- Oprema za montažu: Nosači i matice za zaključavanje za sigurnu instalaciju
Kompatibilni proximitori
- 3300 XL 11mm (330180-91-00) – Standardni proximitor za sonde od 11mm
- 3300 XL NSv (330180-X1-CN) – Verzija sa negativnim napajanjem
- 3500 serija monitora – Rack-based sistemi za nadzor
Industrijske primene
Velika turbomahinerija
Nadzor zazora ležaja i vibracija rotora u parnim turbinama, gasnim turbinama i velikim kompresorima gde sonde od 11mm omogućavaju prošireni opseg merenja za veće prečnike vratila (>200mm).
Proizvodnja električne energije
Pratite pomeranje vratila i vibracije u generatorima, turbinama-generatorima i pomoćnoj opremi. Zaštitni sistemi kritične mašinerije zahtevaju usklađenost sa API 670.
Prerada nafte i gasa
Merite položaj rotora u centrifugalnim kompresorima, pumpama i ekspanzerima. Otkrivajte habanje ležajeva, neuravnoteženost i nepravilno poravnanje pre katastrofalnog kvara.
Teška industrija
Nadzor velikih motora, ventilatora i puhala u čeličanama, cementarama i rudarskim operacijama gde zahtevna okruženja traže robusne senzore.
Uputstva za instalaciju
Zahtevi za montažu
- Podešavanje razmaka – Postavite sondu sa razmakom od 1,5-2,0mm (60-80 mils) do površine vratila kada je vratilo centrirano
- Pravilan ugao – Vrh sonde mora biti okomit na površinu vratila (tolerancija ±5°)
- Ciljna površina – Osigurajte glatku, čistu površinu vratila bez utora, ogrebotina ili premaza
- Uključivanje navoja – Minimum 8mm uključenja navoja u nosaču
- Matica za zaključavanje – Osigurajte sondu maticom za zaključavanje kako biste sprečili pomeranje izazvano vibracijama
Najbolje prakse za vođenje kablova
- Izbegavajte oštre savijanja (minimalni radijus 75mm za 11mm sonde)
- Držite kablove dalje od visokonaponskih vodova (minimalna udaljenost 300mm)
- Koristite nosače kabla na svakih 1-2 metra da sprečite sagovanje
- Ne sečite i ne spajajte kablove (utječe na fabričku kalibraciju)
- Uzemi štit kabla samo na proximitor kraju (izbegavajte uzemljenje petlji)
Mogućnosti merenja
Analiza vibracija
- Radijalna vibracija: Merite pomeranje vratila u X-Y ravni (potrebne dve sonde pod uglom od 90°)
- Osa pozicija: Pratite zazor potisnog ležaja i aksijalno pomeranje rotora
- Izbočenje vratila: Detektujte mehaničko izbočenje, električno izbočenje i savijanje vratila
- Analiza orbite: Vizualizujte pomeranje centra vratila (potreban Keyphasor)
Detekcija kvarova
11mm proximity sonde omogućavaju detekciju:
- Habanje ležaja i povećanje zazora
- Neuravnoteženost rotora i pomeranje iz poravnanja
- Pukotine i trljanja vratila
- Nestabilnosti uljnog vrtloga i uljnog biča
- Problemi rezonance i kritične brzine
11mm naspram 8mm proximity sondi
| Karakteristika | 11mm sonda (Ovaj proizvod) | 8mm sonda |
|---|---|---|
| Opseg merenja | Dublji domet (do 3,5mm) | Standardni opseg (do 2.5mm) |
| Prečnik osovine | Najbolje za osovine >200mm | Najbolje za osovine <200mm |
| Osetljivost | 7.87 V/mm (200 mV/mil) | 7.87 V/mm (200 mV/mil) |
| Veličina navoja | M12 × 1.5 | M10 × 1.0 |
| Aplikacije | Velike turbine, generatori | Opšta mašinerija, pumpe |
| Cena | 💰💰 Viši | 💰 Standard |
Fabrička kalibracija
Podaci o kalibraciji
Svaka sonda 16699-11-05-02 je fabrički kalibrisani komplet sa integralnim kablom. Kalibracija uključuje:
- Osetljivost (mV/mil ili V/mm)
- Greška lineariteta (% preko opsega)
- Napon praznine na određenim rastojanjima
- Tragljivost serijskog broja
- Sertifikat o kalibraciji
Terenska verifikacija
Proverite rad sonde godišnje ili nakon instalacije:
- Повежите сонду са проксимитером и извором напајања
- Поставите врх сонде уз калибрисани циљ (4140 челик)
- Подесите размак од 1.0мм до 3.0мм у корацима од 0.5мм
- Забележите излазни напон за сваки подешени размак
- Упоредите са фабричком кривом калибрације (треба да се поклапа унутар ±5%)
Решавање проблема
| Проблем | Uzrok | Rešenje |
|---|---|---|
| Nema izlaznog signala | Кабл оштећен или искључен | Проверите континуитет кабла, прегледајте за резове |
| Neredovni očitavanja | Електрични шум или уземљенски круг | Проверите уземљење штита кабла, одвојено од каблова за напајање |
| Нелинеаран излаз | Размак превелик или премали | Подесите размак сонде на 1.5-2.0мм (60-80 милса) |
| Ниска осетљивост | Погрешан материјал циља | Проверите да ли је материјал вратила проводљив (челик, не керамика) |
Гаранција аутентичности
⚠️ Rizici od falsifikovanih sondi
Neoriginalne sonde za blizinu mogu izazvati:
- ❌ Net tačna merenja razmaka koja dovode do lažnih alarma
- ❌ Померање температуре које узрокује грешке у калибрацији
- ❌ Прерано отказивање кабла у окружењима са високим температурама
- ❌ Неслагање са API 670 стандардима
- ❌ Поништене сертификате система заштите машина
✅ Garancija Industrial Control Hub-a
- 🔒 100% originalni Bently Nevada – Fabrika zapečaćena sa serijskim brojevima
- 📜 Сертификат о калибрацији – Укључује податке о осетљивости и линеарности
- 🌍 Ovlašćeni distributer – Proverite na Baker Hughes partnerskom portalu
- 🛡️ 24-mesečna garancija – Garancija proizvođača važi globalno
- 📦 Zaštitna ambalaža – Antistatička, otporna na udarce za transport
Sadržaj paketa
- 1× Bently Nevada 16699-11-05-02 proksimitna sonda (11 mm, kabl 5 m)
- 1× komplet montažne opreme (zaključavajuća matica, podloška)
- Sertifikat o kalibraciji sa podacima o osetljivosti
- Uputstva za instalaciju
Nije uključeno: Proksimitor signalni kondicioner, produžni kabl (ako je potreban) i nosač za montažu moraju se naručiti zasebno.
Tehnička podrška
- 📧 Inženjering aplikacija – Pošaljite nam specifikacije vaše mašine za izbor sonde
- 📚 Biblioteka dokumentacije – Uputstva za instalaciju, API 670 vodiči, procedure kalibracije
- 🎓 Resursi za obuku – Osnove proksimitnih sondi i rešavanje problema
- 🔧 Podrška za puštanje u rad – Daljinska pomoć za podešavanje i proveru razmaka
- 🔄 30-dnevni povraćaj – Nekorišćene sonde u originalnom pakovanju sa netaknutim pečatima kalibracije
Česta pitanja
P: Koja je razlika između sondi od 11 mm i 8 mm?
O: Sonde od 11 mm nude dublji opseg merenja (do 3,5 mm) za veće prečnike osovina (>200 mm). Sonde od 8 mm su za opštu mašineriju sa manjim osovinama.
P: Mogu li koristiti ovu sondu sa osovinama koje nisu od čelika?
O: Sonda zahteva provodljiv materijal cilja (čelik, nerđajući čelik, Inconel). Nije kompatibilna sa keramičkim ili kompozitnim osovinama.
P: Šta se dešava ako presečem kabl da bih ga skratio?
O: Nemojte seći kabl. Sonda i kabl su kalibrisani kao upareni set. Sečenje poništava kalibraciju i garanciju.
P: Koliko često treba da rekalibrišem sondu?
O: API 670 preporučuje rekalibraciju na svakih 5 godina ili nakon zamene kabla. Verifikacija na terenu se vrši godišnje.
P: Mogu li koristiti ovu sondu u opasnim područjima?
O: Sama sonda je pasivna (bez napajanja). Proksimitor mora biti ocenjen kao intrinzično siguran (IS) za opasna područja.
